Счетчики-расходомеры массовые Метран-360М
Номер в ГРСИ РФ: | 89922-23 |
---|---|
Категория: | Расходомеры |
Производитель / заявитель: | ЗАО "Промышленная группа "Метран", г.Челябинск |
Счетчики-расходомеры массовые Метран-360М (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости и газа, объемного расхода и объема жидкости, плотности жидкости, температуры жидкости и газа.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 89922-23 |
Наименование | Счетчики-расходомеры массовые |
Модель | Метран-360М |
Срок свидетельства (Или заводской номер) | 05.09.2028 |
Производитель / Заявитель
Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет - при измерении расхода жидкости; 4 года - при измерении расходагаза; 1 год - при измерении плотности жидкости |
Зарегистрировано поверок | 129 |
Найдено поверителей | 1 |
Успешных поверок (СИ пригодно) | 129 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
89922-23: Описание типа | Скачать | 528.1 КБ | |
89922-23: Методика поверки | Скачать | 3.9 MБ |
Описание типа
Назначение
Счетчики-расходомеры массовые Метран-360М (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости и газа, объемного расхода и объема жидкости, плотности жидкости, температуры жидкости и газа.
Описание
Принцип действия расходомеров при измерении массового расхода и массы, плотности основан на использовании силы Кориолиса, возникающей в трубках первичного измерительного преобразователя (далее - ПП) при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе измеряемой среды. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, расходомеры измеряют плотность измеряемой среды.
Объемный расход и объем жидкости определяются на базе измеренных значений массового расхода и массы, плотности жидкости.
Измерение температуры осуществляется термопреобразователем температуры, встроенным в ПП.
Расходомеры состоят из ПП и электронного преобразователя (далее - ЭП), который может быть интегральным и удаленным. ПП служит для измерений и преобразований массового расхода и массы, объемного расхода и объема, плотности и температуры измеряемой среды в электрический сигнал. ЭП обеспечивает обработку электрических сигналов ПП, отображение значений измеренных величин на дисплее и их преобразование в выходные сигналы.
ПП изготавливаются следующих моделей RU, RV, RE, RS, которые отличаются геометрией измерительных трубок.
ЭП изготавливаются следующих моделей T001, Т010, Т020, Т030, Т300, которые отличаются внешним видом, наличием дисплея и типом выходных сигналов.
Отсутствие движущихся частей в конструкции обеспечивает независимость результатов измерений расходомеров от наличия твердых частиц или иных примесей в измеряемой среде.
Отклонение температуры жидкости и давления жидкости компенсируется внесением соответствующих поправок.
Расходомеры изготавливаются в общепромышленном и взрывозащищённом исполнениях.
Заводской номер расходомеров, состоящий из арабских цифр, наносится методом, принятым на заводе-изготовителе, на маркировочные таблички, расположенные на ПП и ЭП.
Нанесение знака поверки на расходомеры не предусмотрено.
Пломбирование расходомеров не предусмотрено.
модель RS
модель RU
модель RV
модель RE

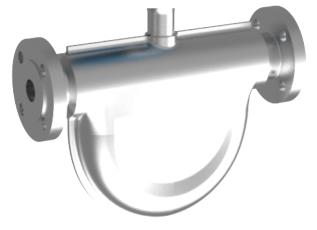

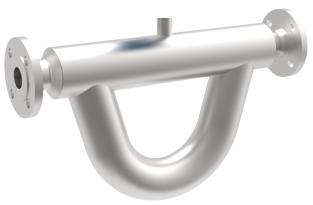

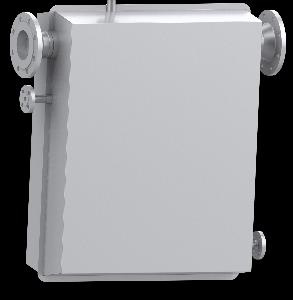

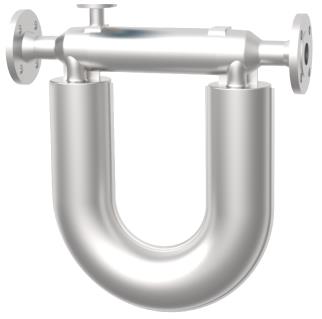

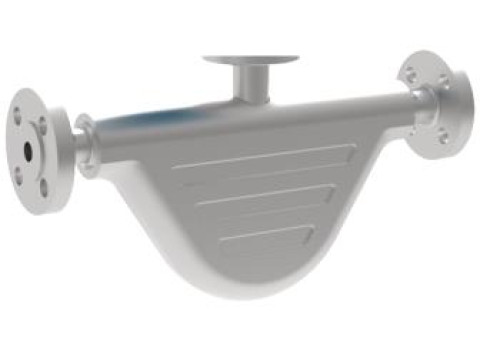

Рисунок 1 - Общий вид ПП расходомеров
модель T001
модели Т010, Т020
модель Т030
модель Т300

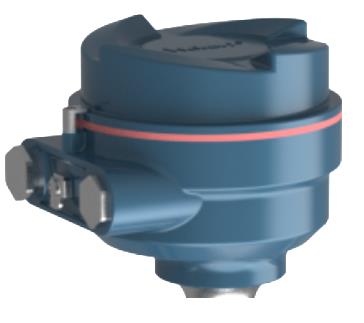

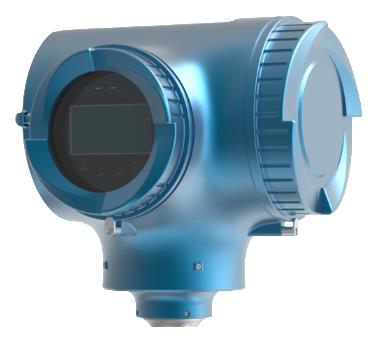

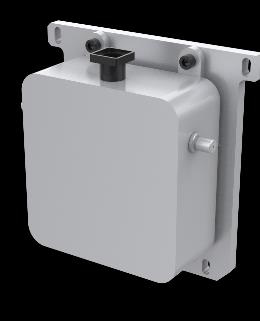

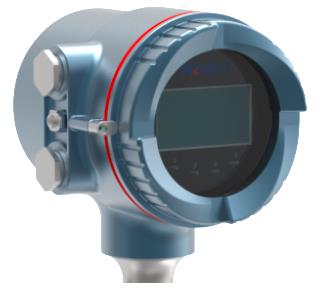

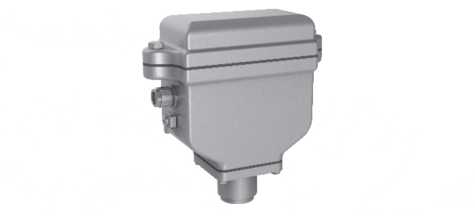

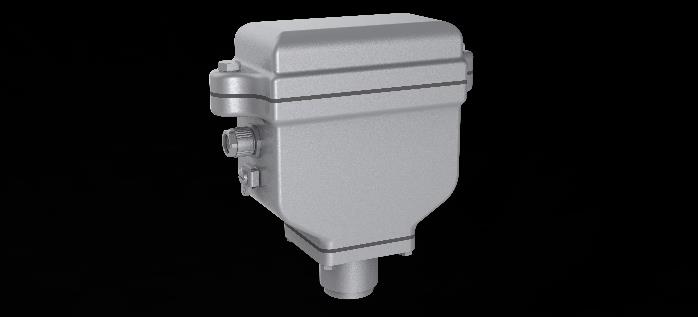

Рисунок 2 - Общий вид ЭП расходомеров

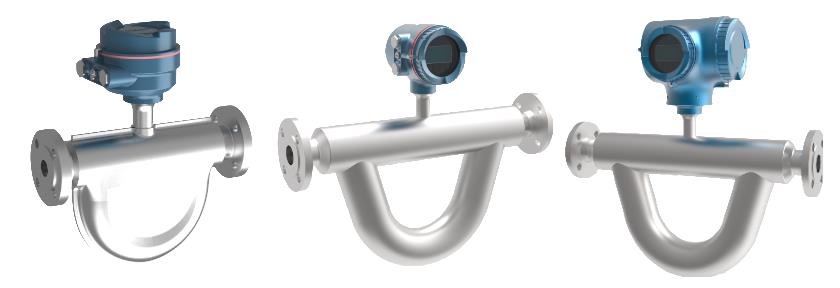

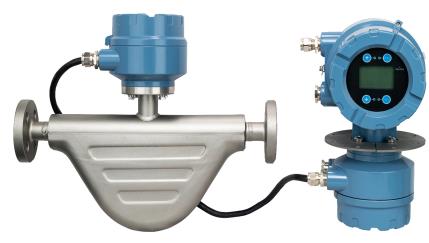

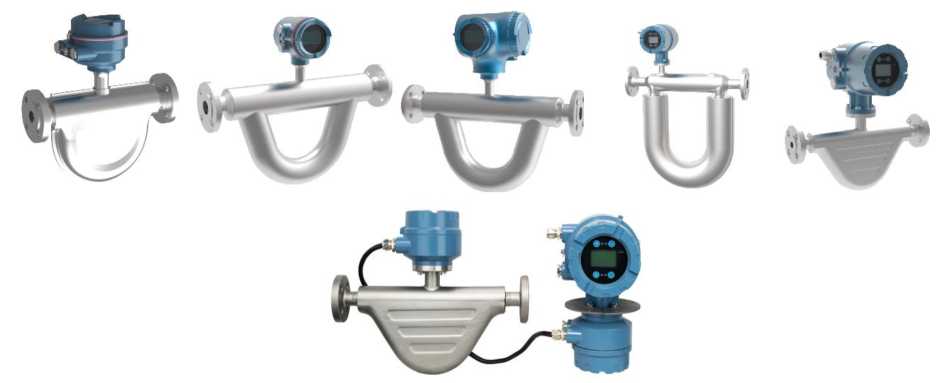

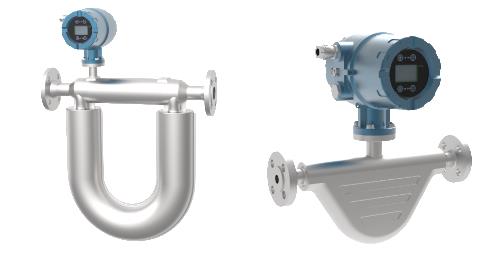

Рисунок 3 - Общий вид расходомеров

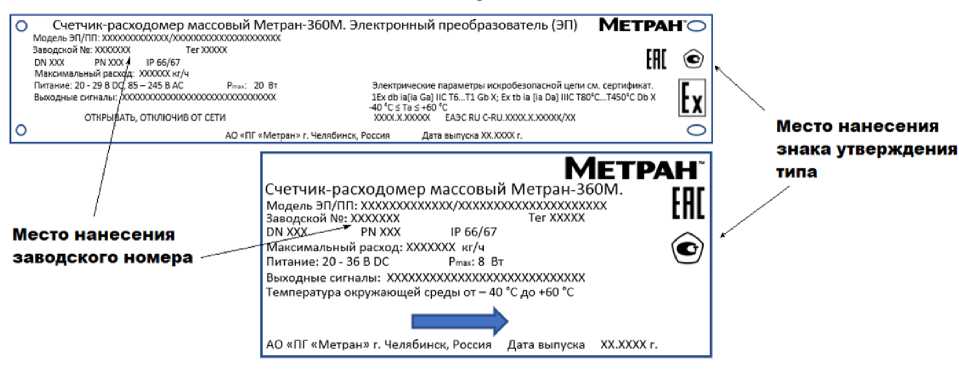

Рисунок 4 - Общий вид (схема) маркировочных табличек
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным, неизменяемым и несчитываемым, устанавливается предприятием-изготовителем. Основными функциями ПО являются:
- вычисления параметров потока измеряемой среды;
- обработка измеряемой информации;
- индикация результатов измерений на дисплее;
- формирование выходных сигналов;
- настройка расходомеров;
- ведение архива измеренных значений.
Защита ПО расходомеров от несанкционированного доступа обеспечивается системой паролей.
Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
_ |
Номер версии (идентификационный номер) ПО, не ниже |
1.Х* |
Цифровой идентификатор ПО |
_ |
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. |
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений массового расхода жидкости 1), кг/ч |
от 1,2 до 500 000 |
Диапазон измерений массового расхода газа1), кг/ч |
см. примечание 1 |
Диапазон измерений объемного расхода жидкости, м3/ч |
см. примечание 2 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений, %: - массового расхода и массы жидкости 1)1 2) - массового расхода и массы газа1)2) - объемного расхода и объема жидкости |
±0,13); ±0,153); ±0,2; ±0,25; ±0,35; ±0,5 ±0,75; ±1,0 см. примечание 3 |
Диапазон измерений плотности жидкости4), кг/м3 |
от 650 до 2000 |
Пределы допускаемой абсолютной погрешности измерений плотности жидкости1), кг/м3 |
±0,3; ±0,5; ±1; ±2 |
Диапазон измерений температуры измеряемой среды1), °С |
от -196 до +350 |
Пределы допускаемой абсолютной погрешности измерения температуры измеряемой среды, °С |
±(1 + 0,5 % от |Тизм|), где Тизм - измеренное значение температуры, °С |
Пределы допускаемой приведенной погрешности воспроизведения токового сигнала от 4 до 20 мА, % от диапазона измерений: - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (23±10) °С на каждый 1 °С, |
±0,05 ±0,002 |
Фактические значения указываются в паспорте расходомера. 2) Указаны пределы допускаемой погрешности при массовом расходе Qm > Q где Qt - значение переходного расхода, кг/ч, рассчитываемое по формуле ZS Qt = 60 • 100’ (1) где ZS - значение стабильности нуля в соответствии с эксплуатационными документами, кг/ч; 60 - пределы допускаемой погрешности при массовом расходе Qm > Qt. При массовом расходе Qm<Qt пределы допускаемой относительной погрешности 6, %, рассчитываются по формуле ZS 6 = ± — • 100, (2) где Q - измеряемое значение массового расхода, кг/ч. 3) При определении относительной погрешности измерений массового расхода и массы жидкости расходомеров в условиях эксплуатации пределы допускаемой относительной погрешности измерений массового расхода и массы жидкости составляют ±0,2 % или ±0,25 %. 4) Диапазон показаний плотности жидкости от 0 до 3000 кг/м3. Примечания: 1. Верхний Мгв, кг/ч, и нижний Мгн, кг/ч, пределы диапазона измерений массового расхода газа рассчитываются по формулам: Мгв = 0,3 • р • c • Af, (3) Мгн = ZS • 100, (4) где р - плотность газа при рабочих условиях, кг/м3; c - скорость звука в газе при рабочих условиях, м/ч; Af - площадь сечения трубок в соответствии с эксплуатационными документами, м2. |
Наименование характеристики |
Значение | |
2. Верхний QV , м3/ч,и нижний QV , м3 рассчитываются по формуле где Qm - верхний предел диапазо! Qm - нижний предел диапазон р - измеренное значение пл< 3. Пределы допускаемой относительной SV, %, рассчитываются по формуле 8V = ± Л где 8Мж - пределы допускаемой с массы жидкости, %; Лр - пределы допускаемой аб 4. При использовании токового выхода арифметически суммируется с погрешностью изме 5. Основная и дополнительная погрет суммируются арифметически. |
/ч, пределы диапазона измерений объемного расхода жидкости Q Q = -2*, (5) vB р Q Q = -2mL, (6) vH р та измерений массового расхода жидкости, кг/ч; а измерений массового расхода жидкости, кг/ч; ттности жидкости, кг/м3. погрешности измерений объемного расхода и объема жидкости (8Мж)2 + (ЛрЕ • 100) , (7) >тносительной погрешности измерений массового расхода и солютной погрешности измерений плотности жидкости, кг/м3. погрешность воспроизведения токового сигнала от 4 до 20 мА рений физической величины. пности воспроизведения токового сигнала от 4 до 20 мА |
Таблица 3 - Основные технические характеристики
Наименование характеристики Значение
Выходные сигналы |
токовый от 4 до 20 мА, частотноимпульсный от 0 до 12500 Гц, HART, Modbus RS-485, Foundation Fieldbus, Profibus, Ethernet/IP, Modbus TCP, PROFINET |
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 20 до 36 от 85 до 245 от 50 до 60 |
Параметры измеряемой среды1); - избыточное давление, МПа, не более - температура, °С |
41,4 от -196 до +350 |
Габаритные размеры, мм, не более2): - длина - ширина (без учета фланцев) - высота |
1120 302 1504 |
Масса, кг, не более3): |
175,6 |
Условия эксплуатации: - температура окружающей среды в месте установки ПП, °С - температура окружающей среды в месте установки ЭП, °С - атмосферное давление, кПа |
от -50 до +80 от -40 до +60 от 84 до 106,7 |
Средний срок службы, лет |
20 |
Средняя наработка на отказ, ч |
150000 |
Наименование характеристики |
Значение |
Маркировка взрывозащиты |
1Ех db ia [ia Ga] IIC T6..,T1 Gb X, Ex tb ia [ia Da] IIIC T80°C...T450°C Db X, lEx db [ia Ga] IIC T6 Gb X, Ex tb [ia Da] IIIC T80°C Db X, OEx ia IIC T6...T1 Ga X, Ex tb IIIC T80°C...T450°C Db X |
Степень защиты от внешних воздействий |
IP66/IP67 |
ц Фактические значения указываются в паспорте расходомера. 2) Предельные отклонения размеров не превышают ±1 мм. 3) Масса указана с приварными встык фланцами. |
Знак утверждения типа
наносится на маркировочные таблички методом, принятым на предприятии-изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество шт./экз. |
Счетчик-расходомер массовый |
Метран-360М |
1 |
Паспорт |
13.5368.000.00 ПС |
1 |
Руководство по эксплуатации |
13.5368.000.00 РЭ |
1 на 10 штук и меньшее количество при поставке в один адрес |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации 13.5368.000.00 РЭ.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 4213-102-51453097-2022 Счетчики-расходомеры массовые Метран-360М.
Технические условия.
