Спектрометры рентгеновские энергодисперсионные WEPER
| Номер в ГРСИ РФ: | 91474-24 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Changsha Kaiyuan Instruments Co., LTD.", Китай |
Спектрометры рентгеновские энергодисперсионные WEPER (далее - спектрометры) предназначены для измерений содержания химических элементов в твердых, жидких и порошкообразных пробах, пленках и других материалах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 91474-24 | |||||||||||||||
| Действует | по 01.03.2029 | |||||||||||||||
| Наименование | Спектрометры рентгеновские энергодисперсионные | |||||||||||||||
| Модель | WEPER | |||||||||||||||
| Модификации |
XRF2500 XRF2510 XRF2501 XRF2500E XRF2500AL |
|||||||||||||||
| Приказы |
№1290 от
30.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4be70f97-9bb5-5c2e-0d39-362ba97aab91 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Changsha Kaiyuan Instruments Co, LTD, КИТАЙ, No. 1259 Liangtang Road, Changsha Economic & Technological Development Zone, Changsha/ 410100
Поверка
| Методика поверки / информация о поверке |
МП 01-251-2023 с изм. №1 ГСИ. Спектрометры рентгеновские энергодисперсионные WEPER. Методика поверки
(с 30.06.2026)
МП 01-251-2023 ГСИ. Спектрометры рентгеновские энергодисперсионные WEPER. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.06.2026 |
Поверители
Скачать
|
91474-24: Описание типа
2024-91474-24.pdf
|
Скачать | 251.8 КБ | |
|
91474-24: Методика поверки
2024-mp91474-24.pdf
Файл устарел
|
Скачать | 2.5 MБ | |
|
91474-24: Описание типа
2026-91474-24.pdf
|
Скачать | 405.6 КБ | |
|
91474-24: Методика поверки
МП 01-251-2023 с изм. №1
2026-mp91474-24.pdf
|
Скачать | 2.5 MБ | |
|
91474-24: Методика поверки
МП 01-251-2023
2024-mp91474-24-1.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Спектрометры рентгеновские энергодисперсионные WEPER (далее - спектрометры) предназначены для измерений содержания химических элементов в твердых, жидких и порошкообразных пробах, пленках и других материалах.
Описание
Принцип действия спектрометров основан на принципе излучения атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны регистрируется энергодисперсионным каналом, который включает в себя детектор и многоканальный амплитудный анализатор.
Спектрометры выпускают в следующих моделях: XRF2500, XRF2510, XRF2501,
XRF2500E, XRF2500AL. Модели отличаются техническими характеристиками. В моделях XRF2500E, XRF2500AL в программном обеспечении (далее - ПО) включен метод фундаментальных параметров.
Конструктивно спектрометры представляют собой настольные приборы, состоящие из аналитического модуля, который включает в себя измерительную камеру, источник рентгеновского излучения, детектор, управляющую электронику и блок питания.
Корпус спектрометра изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой формат и наносится травлением или типографским, или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров представлен на рисунках 1-5. Место нанесения серийного номера на спектрометры представлено на рисунке 6.

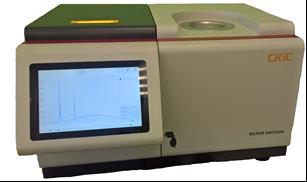

Рисунок 1 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2500

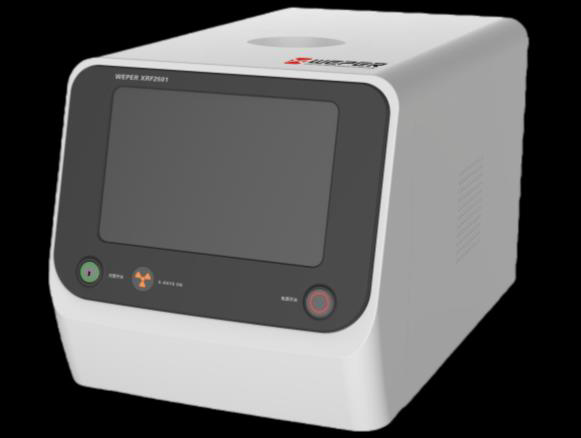

Рисунок 2 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2501

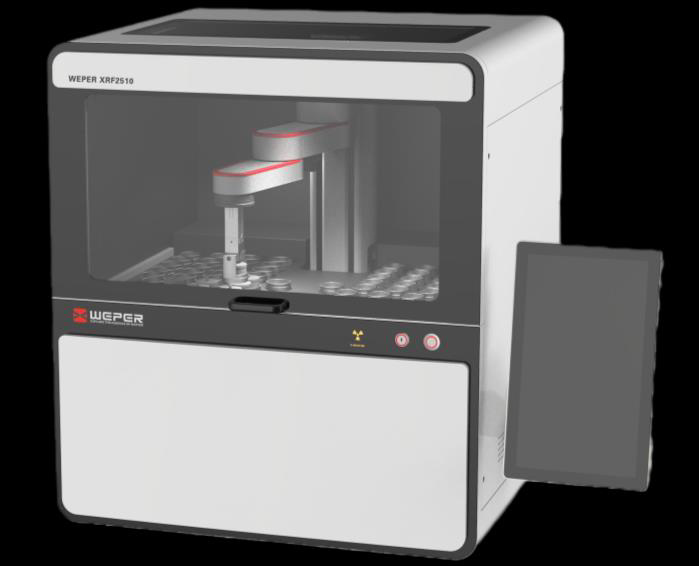

Рисунок 3 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2510

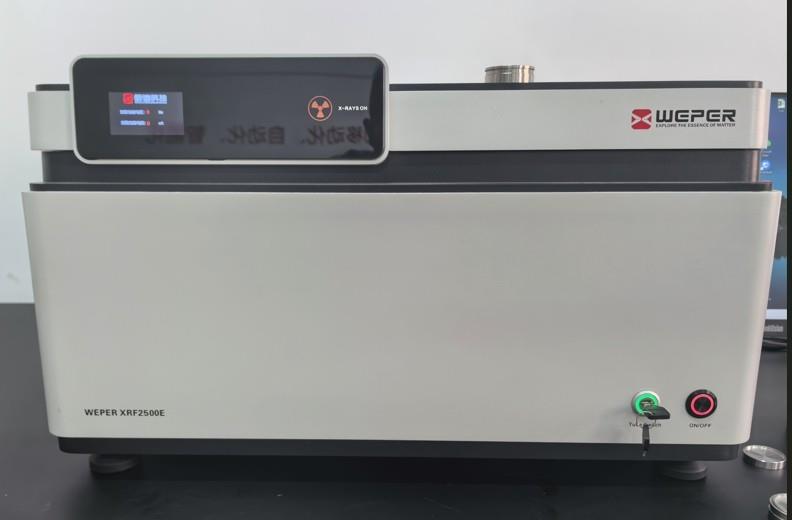

Рисунок 4 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2500E

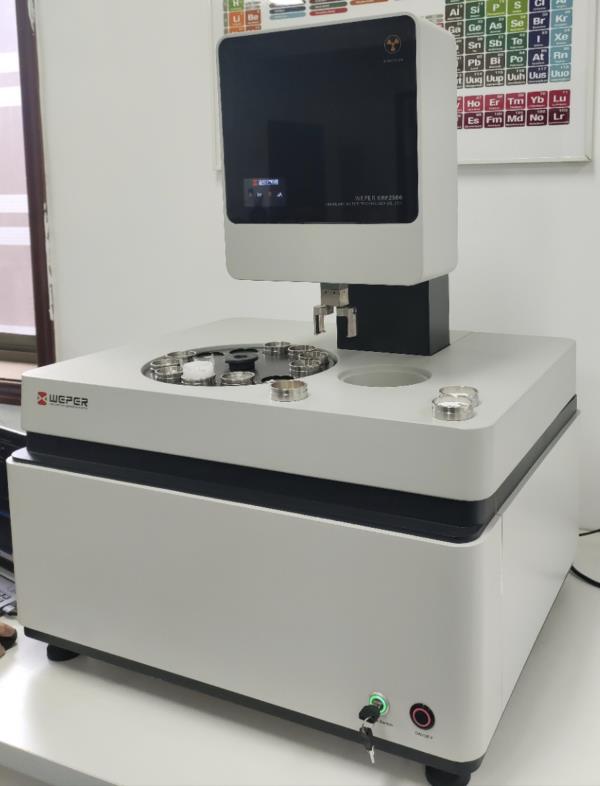

Рисунок 5 - Общий вид спектрометра рентгеновского энергодисперсионного WEPER модели XRF2500AL
Место нанесения серийного номера

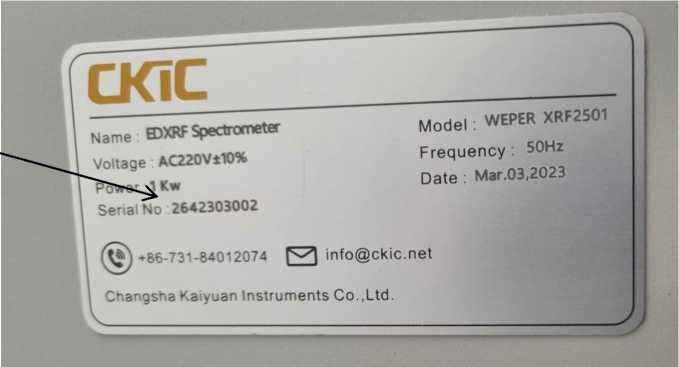

Рисунок 6 - Место нанесения серийного номера на спектрометры рентгеновские энергодисперсионные WEPER
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, позволяющим проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для моделей | ||||
|
XRF2500 |
XRF2510 |
XRF2501 |
XRF2500E |
XRF2500AL | |
|
Идентификационное наименование ПО |
WEPER-XRF2500 EDXRF Spectrometer Software или 5E-XRF2500 EDXRF Spectrometer Software |
WEPER-XRF2510 EDXRF Spectrometer Software или 5E-XRF2510 EDXRF Spectrometer Software |
WEPER-XRF2501 EDXRF Spectrometer Software или 5E-XRF2501 EDXRF Spectrometer Software |
WEPER-XRF2500E или 5E-XRF2500E EDXRF Spectrometer Software |
WEPER-XRF2500AL или 5E-XRF2500AL EDXRF Spectrometer Software |
|
Номер версии (идентификационный номер) ПО |
V1.0.X* | ||||
|
Цифровой идентификатор ПО |
- | ||||
*«X» относится к метрологически незначимой части ПО и принимает значение от 10 до 99
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для моделей |
|
XRF2500, XRF2510, XRF2501, XRF2500E, XRF2500AL | |
|
Диапазон определяемых элементов |
от F(9) до U(92) |
|
Чувствительность (на линии FeKa), имп/(цмкА^%), не менее |
20 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (на линии FeKa)*, % |
1,0 |
* При измерении скорости счета импульсов для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
XRF2500 |
XRF2510 |
XRF2501 |
XRF2500E |
XRF2500AL | |
|
Максимальная скорость счета, имп/с |
160 000 | ||||
|
Габаритные размеры спектрометров, не более: - высота - длина - ширина |
630 410 690 |
680 880 760 |
400 630 360 |
400 550 680 |
560 860 680 |
|
Масса, кг, не более |
80 |
150 |
30 |
65 |
85 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 | ||||
|
Потребляемая мощность, ВА, не более |
1000 |
1500 |
350 |
1500 |
1500 |
|
Условия эксплуатации: - температура окружающей среды, °С - высота над уровнем моря, м, не более - относительная влажность, % - чистота гелия |
от +15 до +33 3000 от 20 до 80 при температуре до 30 °С включ. от 20 до 60 при температуре св. 30 °С гелий газообразный по ТУ 20.11.11-001-37924839-2019 (99,999 %) | ||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгеновский энергодисперсионный |
WEPER |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации, раздел 2 «Описание оборудования».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация изготовителя «Changsha Kaiyuan Instruments Co, LTD»
Приказ Росстандарта от 23.03.2026 № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»
