Диспенсеры
| Номер в ГРСИ РФ: | 92607-24 |
|---|---|
| Производитель / заявитель: | DLAB SCIENTIFIC CO., LTD., Китай |
Диспенсеры предназначены для измерения объема жидкостей, кинематическая вязкость которых не превышает 500 мм2/с.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 92607-24 | |||||||||||||||
| Действует | по 08.07.2029 | |||||||||||||||
| Наименование | Диспенсеры | |||||||||||||||
| Модификации |
dTrite dFlow DispensMate DispensMate Pro |
|||||||||||||||
| Приказы |
№522 от
20.03.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 174c8f7f-dddb-f56b-fce0-fda25782af45 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
«DLAB Scientific Co., Ltd.», КИТАЙ, No.31, Yu’an Road, Airport Economic Core Area, Shunyi District, Beijing, 101318
Поверка
| Методика поверки / информация о поверке |
МП 60-241-2023 ГСИ. Диспенсеры. Методики поверки
(по 20.03.2026)
МП 60-241-2023 с изм №1 ГСИ. Диспенсеры. Методика поверки (действие распространяется на все СИ, находящиеся в эксплуатации)
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2179
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2121 (97%) |
| Неуспешных поверок (СИ непригодно) | 58 (3 %) |
| Актуальность информации | 02.04.2026 |
Поверители
Скачать
|
92607-24: Описание типа
2024-92607-24.pdf
|
Скачать | 273.9 КБ | |
|
92607-24: Методика поверки
2024-mp92607-24.pdf
Файл устарел
|
Скачать | 594.7 КБ | |
|
92607-24: Описание типа
2026-92607-24.pdf
|
Скачать | 197.2 КБ | |
|
92607-24: Методика поверки
МП 60-241-2023
2024-mp92607-24-1.pdf
|
Скачать | 594.7 КБ | |
|
92607-24: Методика поверки
МП 60-241-2023 с изм №1
2026-mp92607-24.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Диспенсеры предназначены для измерения объема жидкостей, кинематическая вязкость которых не превышает 500 мм2/с.
Описание
Диспенсеры являются поршневыми мерами вместимости и представляют собой механические устройства с переменным объемом дозирования для отбора и дозирования жидкости с высокой точностью.
Принцип действия диспенсеров основан на создании в цилиндрической камере попеременно разрежения или избыточного давления, в результате чего в цилиндрическую камеру набирается или сливается из нее дозируемая жидкость. Разрежение и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. При движении поршня вверх происходит забор жидкости из резервуара, при движении вниз выполняется дозирование жидкости заданного объема. Номинальный объем дозирования задается регулятором объема дозы, устанавливающим ход поршня.
Диспенсеры снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины.
Диспенсеры выпускаются в четырех модификациях: dTrite, dFlow, DispensMate и DispensMate Pro, отличающихся конструкцией, метрологическими и техническими характеристиками.
Диспенсеры модификаций DispensMate и DispensMate Pro механические и имеют ползунок для установки объема дозирования. Диспенсеры модификации DispensMate доступны в четырех диапазонах объема дозирования от 0,5 до 50 мл. Диспенсеры модификации DispensMate Pro доступны в пяти диапазонах объема дозирования от 0,5 до 100 мл.
Диспенсеры модификаций dTrite и dFlow имеют внешний тип управления с помощью контроллера с жк-дисплеем, на котором отображаются: объем жидкости, единица измерения, движение поршня, уровень заряда батареи и др. Диспенсеры модификаций dTrite и dFlow могут работать от батареек либо от сети. Диспенсеры модификации dTrite дополнительно оснащены магнитной мешалкой, подключаемой по USB и управляемой через контроллер.
Серийный номер и обозначение модификации приведены на корпусе диспенсера, выполнены способом лазерной печати. Серийный номер имеет буквенно-цифровой формат.
Маркировочная табличка с серийным номером расположена на упаковке диспенсера. Диспенсеры модификаций dTrite и dFlow дополнительно имеют маркировочную табличку с серийным номером, расположенную на дне корпуса контроллера, идентичную указанной на упаковке.
Общий вид диспенсеров представлен на рисунке 1. Место нанесения серийного номера на диспенсеры представлено на рисунке 2. Место нанесения знака утверждения типа представлено на рисунке 3.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
а) диспенсер dTrite с максимальным
б) диспенсер dTrite с максимальным
подъемом поршня 10 мл
в) диспенсер dFlow
подъемом поршня 25 и 50 мл
г) диспенсер DispensMate д) диспенсер DispensMate Pro
Рисунок 1 - Общий вид диспенсеров

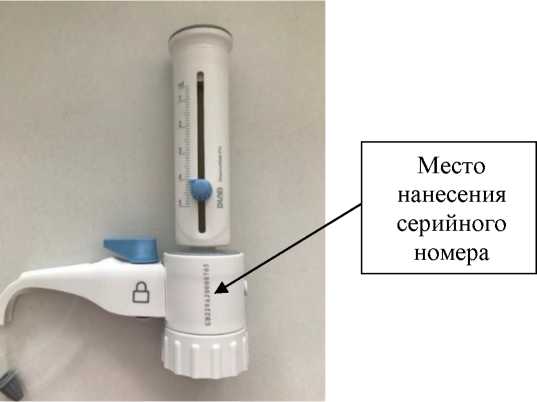

Рисунок 2 - Место нанесения серийного номера на диспенсеры

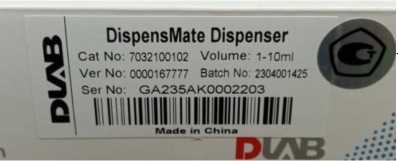

Рисунок 3 - Место нанесения знака утверждения типа
Место
нанесения знака
утверждения
типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Диапазон объемов дозирования, мл |
Дискретность установки объема, мл |
Максимальный подъем поршня, мл |
Значения объемов дозирования при поверке, мл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
Диспенсеры модификации d |
rrite | ||||
|
от 1 до 99,99 |
0,01 |
10 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
от 1 до 99,99 |
0,01 |
25 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
от 1 до 99,99 |
0,01 |
50 |
1,00 |
±0,60 |
0,30 |
|
10,00 |
±0,40 |
0,20 | |||
|
99,99 |
±0,20 |
0,10 | |||
|
Диспенсеры модификации dFlow | |||||
|
от 1 до 99,9 |
0,1 |
10 |
1,0 |
±3,0 |
0,3 |
|
10,0 |
±2,0 |
0,2 | |||
|
99,9 |
±1,0 |
0,1 | |||
|
Диспенсеры модификации DispensMate | |||||
|
от 0,5 до 5 |
0,1 |
_ |
0,5 |
±6,0 |
2,0 |
|
5,0 |
±0,6 |
0,2 | |||
|
от 1,0 до 10 |
0,2 |
_ |
1,0 |
±6,0 |
2,0 |
|
10,0 |
±0,6 |
0,2 | |||
|
от 2,5 до 25 |
0,5 |
_ |
2,5 |
±6,0 |
2,0 |
|
25,0 |
±0,6 |
0,2 | |||
|
от 5,0 до 50 |
1 |
_ |
5 |
±6,0 |
2,0 |
|
50 |
±0,6 |
0,2 | |||
|
Диспенсеры модификации DispensMate Pro | |||||
|
от 0,5 до 5 |
0,1 |
_ |
0,5 |
±5,0 |
2,0 |
|
5,0 |
±0,5 |
0,2 | |||
|
от 1,0 до 10 |
0,2 |
_ |
1,0 |
±5,0 |
2,0 |
|
10,0 |
±0,5 |
0,2 | |||
|
от 2,5 до 25 |
0,5 |
_ |
2,5 |
±5,0 |
2,0 |
|
25,0 |
±0,5 |
0,2 | |||
|
Диапазон объемов дозирования, мл |
Дискретность установки объема, мл |
Максимальный подъем поршня, мл |
Значения объемов дозирования при поверке, мл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
от 5,0 до 50 |
1 |
_ |
5 |
±5,0 |
2,0 |
|
50 |
±0,5 |
0,2 | |||
|
от 10,0 до 100 |
2 |
_ |
10 |
±5,0 |
2,0 |
|
100 |
±0,5 |
0,2 |
* В промежуточных точках между заданными значениями объемов дозирования при поверке показатели точности соответствуют значениям, установленным для верхних значений объемов дозирования при поверке в абсолютной форме.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
dTrite |
dFlow |
DispensMate |
DispensMate Pro | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - сила тока, А |
от 100 до 240 50/60 0,4 |
_ |
_ | |
|
Габаритные размеры диспенсеров без упаковки (высота), мм, не более |
334 |
207 |
245 |
225 |
|
Масса диспенсеров без упаковки, г, не более |
700 |
206 |
323 |
470 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +30 80 | |||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на упаковку диспенсера методом термопечати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Диспенсер |
_ |
1 шт. |
|
2 Набор комплектующих |
_ |
1 шт. |
|
3 Руководство по эксплуатации |
_ |
1 экз. |
|
4 Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
- в разделе 5 «Эксплуатация» документа «Диспенсеры dTrite. Руководство
по эксплуатации»;
- в разделе 6 «Эксплуатация» документа «Диспенсеры dFlow. Руководство
по эксплуатации»;
- в разделе 8 «Заправка/дозирование» документа «Диспенсеры DispensMate Pro. Руководство по эксплуатации»;
- в разделе «Заправка/дозирование» документа «Диспенсеры DispensMate. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 26 сентября 2022 года № 2356
Техническая документация «DLAB Scientific Co., Ltd», Китай
