Пирометры Термоскоп
| Номер в ГРСИ РФ: | 92892-24 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | ООО "Инфратест", г.Екатеринбург |
Пирометры Термоскоп предназначены для бесконтактных измерений температуры объектов в диапазоне от минус 20 °C до плюс 3000 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 92892-24 |
| Наименование | Пирометры |
| Модель | Термоскоп |
| Срок свидетельства (Или заводской номер) | 14.08.2029 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Инфратест- оптические технологии" (ООО "Инфратест- оптические технологии"), г. Екатеринбург; Общество с ограниченной ответственностью "Инфратест" (ООО "Инфратест"), г. Екатеринбург
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 129 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 129 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 92892-24: Описание типа | Скачать | 357 КБ | |
| 92892-24: Методика поверки | Скачать | 2.9 MБ |
Описание типа
Назначение
Пирометры Термоскоп предназначены для бесконтактных измерений температуры объектов в диапазоне от минус 20 °C до плюс 3000 °C.
Описание
К настоящему типу относятся пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800 (далее - пирометры).
Принцип действия пирометров основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на линейный токовый выход (4-20 мА). В модификации Термоскоп-600 и модификации Термоскоп-800 предусмотрен вывод информации об измеренной температуре на цифровой индикатор и по последовательному каналу RS-485 возможно подключение к персональному компьютеру.
Пирометры Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800 выпускаются в двух исполнениях. Исполнение 1C - пирометр частичного излучения. Исполнение 2С - пирометр спектрального отношения.
Пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-800 по исполнению корпуса - моноблок, модификация Термоскоп-600 включает в себя электронный блок и оптоволоконный кабель с оптической головкой.
Маркировка пирометров выполнена на двух самоклеящихся стойких к стиранию наклейках, которые наносятся на корпус пирометров и содержат:
- наименование СИ, модификация, исполнение 1С или 2С (для модификаций Термоскоп-600, Термоскоп-800); заводской номер в формате не менее 8 арабских цифр по принятой нумерации предприятия-изготовителя, диапазон измерений, показатель визирования, дата изготовления;
- наименование предприятия-изготовителя, адрес, телефон, веб-сайт изготовителя, надпись «Сделано в России», знак утверждения типа.
Нанесение знака поверки на пирометр не предусмотрено.
Общий вид средства измерений и представлен на рисунках 1-2, наклейки на корпусе пирометров на рисунке 3.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Рисунок 1 - Общий вид пирометров Термоскоп модификации Термоскоп-200

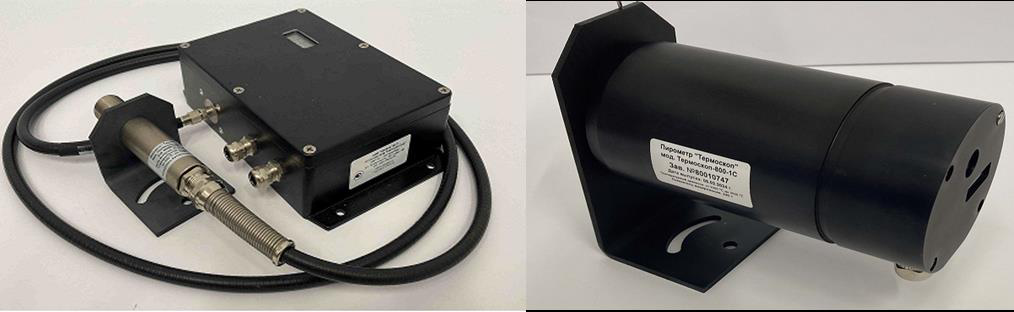

Рисунок 2 - Общий вид пирометров Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800
Место нанесения заводского номера
Рисунок 3 - Пример наклейки на корпусе пирометров
Программное обеспечение
Пирометры функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой частью приборов. Версия встроенного ПО доступна только на этапе производства.
Пирометры Термоскоп модификаций Термоскоп-600, Термоскоп-800 могут работать с автономным ПО «TS_S».ехе, установленном на компьютер.
Автономное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Конструкция пирометров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: встроенного - высокий, автономного - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик пирометров.
Таблица 1- Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TS_S.ехе |
|
Номер версии (идентификационный номер) |
2.0.6. Х* |
|
Цифровой идентификатор ПО |
- |
|
*- цифры от 0 до 9 | |
Технические характеристики
Метрологические характеристики пирометров приведены в таблицах 2-4.
Таблица 2- Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-200___________________________________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C1) |
от -20 до +2000 |
|
Пределы допускаемой абсолютной погрешности, °C, в диапазоне температуры: - от -20 °С до 0 °С включ. - св. 0 °С до +100 °С включ. - св. +100 °С до +2000 °С |
±2,0 ±1,0 ±0,01 •Тизм2) |
|
Показатель визирования |
1:30; 1:50; 1:75 |
|
1) в таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри полного диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °С | |
Таблица 3 - Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-600__________________________________________________________________
|
Наименование характеристики |
Исполнение | |
|
1C |
2C | |
|
Диапазон измерений температуры, °C1) |
от +300 до +2300 |
от +700 до +2500 |
|
Пределы допускаемой абсолютной погрешности, °C, в диапазоне температуры: - св. +300 °C до +400 °C включ. - св. +400 °C до +2300 °C - св. +400 °C до +2500 °C |
±3,0 ±0,005Иизм2) |
±(0,0065^Тизм2)+1) |
|
Показатель визирования |
1:150; 1:280 |
1:100 |
|
1) В таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри полного диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °C | ||
Таблица 4 - Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-800___________________________________________________________________
|
Наименование характеристики |
Исполнение | |
|
1С |
2С | |
|
Диапазон измерений температуры, °С1) |
от +300 до +2500 |
от +600 до +3000 |
|
Пределы допускаемой абсолютной погрешности, °С, в диапазоне температуры: - св. +300 °С до +400 °С включ. - св. +400 °С до +2500 °С - св. +400 °С до +3000 °С |
±3,0 ±0,005^Тизм2) |
±(0,0065^Тизм2)+1) |
|
Показатель визирования |
1:240 | |
|
1) В таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри максимального диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °С | ||
Основные технические характеристики пирометров приведены в таблицах 5-8.
Таблица 5 - Основные технические характеристики пирометров Термоскоп модификации
Термоскоп-200
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) |
45x195 |
|
Масса, кг, не более |
1,0 |
|
Напряжение питания (постоянный ток), В |
от 18 до 30 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - без охлаждаемого кожуха - с охлаждаемым кожухом - относительная влажность воздуха, % |
от -10 до +50 от +5 до +130 от 10 до 80 |
|
Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от -50 до +50 от 10 до 80 |
Таблица 6 - Основные технические характеристики пирометров Термоскоп модификации
Термоскоп-600______________________________________________________________
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры, мм, не более - оптоволоконный кабель с оптической головкой: диаметр х длина электронный блок (ДхШхВ) |
см. таблицу 7 175x125x60 |
|
Масса, кг, не более - оптоволоконный кабель с оптической головкой - электронный блок |
см. таблицу 7 1,5 |
|
Напряжение питания (постоянный ток), В |
от 18 до 30 |
Продолжение таблицы 6
|
1 |
2 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С: - оптоволоконный кабель с оптической головкой - электронный блок - относительная влажность воздуха, % |
от -30 до 180 от -10 до +50 от 10 до 80 |
|
Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от -50 до +50 от 10 до 80 |
Таблица 7 - Габаритные размеры и масса оптоволоконного кабеля с оптической головкой
|
Показатель визирования |
Диаметр оптической головки, мм |
Диаметр оптоволоконного кабеля, мм |
Длина оптической головки, мм |
Длина оптоволоконного кабеля, мм |
Масса оптоволоконного кабеля с оптической головкой, кг |
|
1:150 |
25 |
9,1 |
68 |
2000 |
0,55 |
|
5000 |
0,95 | ||||
|
10000 |
1,55 | ||||
|
15000 |
2,15 | ||||
|
20000 |
2,75 | ||||
|
1:280 |
24 |
9,1 |
106 |
2000 |
0,6 |
|
5000 |
1,0 | ||||
|
10000 |
1,6 | ||||
|
15000 |
2,2 | ||||
|
20000 |
2,8 | ||||
|
1:100 |
28 |
11 |
102 |
3000 |
1,0 |
|
5000 |
1,2 | ||||
|
10000 |
2,4 |
Таблица 8 - Основные технические характеристики пирометров Термоскоп модификации Термоскоп-800___________________________________________________________________
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) |
85x205 |
|
Масса, кг, не более |
1,3 |
|
Напряжение питания (постоянный ток), В |
от 18 до 30 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - без охлаждаемого кожуха - с охлаждаемым кожухом - относительная влажность воздуха, % |
от -10 до +50 от +5 до +130 от 10 до 80 |
|
Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от -50 до +50 от 10 до 80 |
Показатели надежности пирометров приведены в таблице 9.
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
10000 |
|
Срок службы, лет, не менее |
9 |
|
Гарантийный срок, месяцев |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на наклейке (рисунок 3).
Комплектность
Комплектность пирометров приведена в таблицах 10 - 12.
Таблица 10 - Комплектность пирометра Термоскоп мод. Термоскоп-200
|
Наименование |
Обозначение |
Количество |
|
Пирометр Термоскоп |
Термоскоп-200 |
1 шт. |
|
Руководство по эксплуатации |
НВСП.405300.001РЭ1 |
1 экз. |
|
Паспорт |
НВСП.405300.001-01ПС |
1 экз. |
|
Кронштейн |
1 шт. | |
|
Гайка |
1 шт. |
Таблица 11 - Комплектность пирометра Термоскоп мод. Термоскоп-600
|
Наименование |
Обозначение |
Количество |
|
Пирометр Термоскоп |
Термоскоп-600 |
1 шт. |
|
Руководство по эксплуатации |
НВСП.405300.001РЭ2 |
1 экз. |
|
Паспорт |
НВСП.405300.001-02ПС |
1 экз. |
|
Кронштейн |
1 шт. | |
|
Гайка |
1 шт. |
Таблица 12 - Комплектность пирометра Термоскоп мод. Термоскоп-800
|
Наименование |
Обозначение |
Количество |
|
Пирометр Термоскоп |
Термоскоп-800 |
1 шт. |
|
Руководство по эксплуатации |
НВСП.405300.001РЭ3 |
1 экз. |
|
Паспорт |
НВСП.405300.001-03ПС |
1 экз. |
|
Кронштейн |
1 шт. | |
|
Гайка |
1 шт. |
Сведения о методах измерений
приведены в документах: Руководство по эксплуатации НВСП.405300.001РЭ1 «Пирометры
Термоскоп, модификации Термоскоп-200», Руководство по эксплуатации НВСП.405300.001РЭ2 «Пирометры Термоскоп модификации Термоскоп-600», Руководство по эксплуатации НВСП.405300.001РЭ3 «Пирометры Термоскоп модификации Термоскоп-800», раздел 3 «Принцип работы и устройство пирометра».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (часть 3);
Технические условия НВСП.405300.001 ТУ «Пирометры Термоскоп модификации Термоскоп-200, Термоскоп-600, Термоскоп-800».
