Комплекты мер для ультразвуковой дефектоскопии СОП-NK-4-М-0.00
| Номер в ГРСИ РФ: | 94510-25 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Компания "Нординкрафт", г.Череповец |
Комплекты мер для ультразвуковой дефектоскопии СОП-МК-4-М-0.00 (далее - комплекты мер) предназначены для воспроизведения геометрических параметров искусственных дефектов, используемых для проведения поверки, настройки и калибровки установок ультразвукового контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94510-25 |
| Действует | по 31.01.2030 |
| Наименование | Комплекты мер для ультразвуковой дефектоскопии |
| Модель | СОП-NK-4-М-0.00 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0fd674b2-340c-31df-8a96-4deb1782ea36 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт"), Вологодская обл., г. Череповец
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94510-25: Описание типа
2025-94510-25.pdf
|
Скачать | 134.6 КБ | |
|
94510-25: Методика поверки
2025-mp94510-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Комплекты мер для ультразвуковой дефектоскопии COn-NK-4-M-O.OO (далее - комплекты мер) предназначены для воспроизведения геометрических параметров искусственных дефектов, используемых для проведения поверки, настройки и калибровки установок ультразвукового контроля.
Описание
Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов в виде плоскодонных отражателей нанесенных на меру.
Конструктивно комплекты мер состоят из трёх мер (COn—NK-4-М-б.ОО, COn-NK-4-M-5.00, COn-NK-4-М-З.ОО).
На каждой мере нанесена маркировка: обозначение меры и заводской номер комплекта мер, состоящий из цифр. Маркировка наносится клеймением ударным способом.
Нанесение знака поверки на комплекты мер не предусмотрено.
Общий вид, место маркировки и место нанесения заводского номера комплектов мер представлены на рисунке 1.
Пломбирование комплектов мер не предусмотрено.

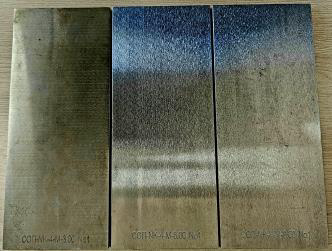

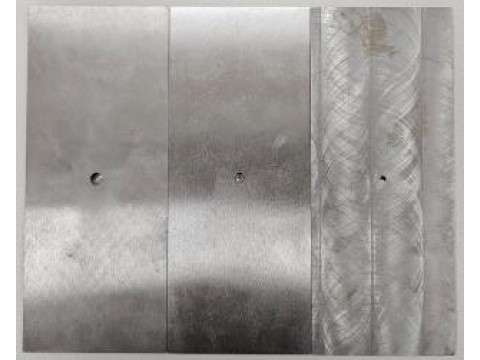

Рисунок 1 - Общий вид и места маркировки комплектов мер
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
СОП-NK-4-М-6.00 |
СОП-NK-4-М-5.00 |
СОП-NK-4-М-3.00 | |
|
Номинальное значение и допускаемое отклонение глубины залегания искусственного дефекта, мм |
1,0 ±0,1 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания искусственного дефекта, мм |
±0,1 | ||
|
Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм |
6,0 +0-1 |
5,0 +0-1 |
3,0 +0-1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, мм |
±0,1 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности поверхностей контроля, мм |
±0,1 |
|
Отклонение от параллельности поверхностей контроля, мм |
±0,1 |
|
Габаритные размеры мер, мм, не более: | |
|
длинна; |
170 |
|
ширина; |
70 |
|
высота. |
4 |
|
Масса комплекта мер, кг, не более |
1,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 3 - Комплектность комплекта мер
|
Наименование |
Обозначение |
Количество |
|
Комплект мер для ультразвуковой дефектоскопии в составе: - мера C0n-NK-4-M-6.00 - мера C0n-NK-4-M-5.00 - мера C0n-NK-4-M-3.00 |
C0n-NK-4-M-0.00 _ _ _ |
1 комплект 1 шт. 1 шт. 1 шт. |
|
Упаковка для транспортировки и хранения |
1 шт. | |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в документе РЭ «Комплекты мер моделей для ультразвуковой дефектоскопии COn-NK-4-M-O.OO. Руководство по эксплуатации», раздел 4 «Использование по назначению».
Нормативные документы
Комплекты мер для ультразвуковой дефектоскопии СО11-NK-4-VI-0.00. Технические условия 26.51.66.120-1860.1-10553510-24 ТУ.
