Комплексы видеоизмерительные SYNERCON
| Номер в ГРСИ РФ: | 94636-25 |
|---|---|
| Производитель / заявитель: | ООО "СИНЕРКОН", г. Москва |
Комплексы видеоизмерительные SYNERCON (далее - комплексы) предназначены для измерений геометрических размеров структур материалов различного рода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94636-25 |
| Действует | по 14.02.2030 |
| Наименование | Комплексы видеоизмерительные SYNERCON |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2e3a75bb-c2a6-cde7-dfe1-77ccf610d404 |
Производитель / Заявитель
Общество с ограниченной ответственностью "СИНЕРКОН" (ООО "СИНЕРКОН"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 41 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
94636-25: Описание типа
2025-94636-25.pdf
|
Скачать | 470.7 КБ | |
|
94636-25: Методика поверки
2025-mp94636-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Комплексы видеоизмерительные SYNERCON (далее - комплексы) предназначены для измерений геометрических размеров структур материалов различного рода.
Описание
Принцип действия комплексов основан на прямом измерении линейных размеров элементов микро- и макроструктуры тел на цифровых растровых изображениях, получаемых в результате преобразования аналоговых оптических изображений при помощи управляющей вычислительной станции с установленным специализированным программным обеспечением и системой ввода изображений исследуемых объектов.
Конструктивно комплексы представляют собой систему программно-аппаратных средств, состоящую из оптического микроскопа (далее - микроскопа), цифровой камеры на базе CMOS или CCD-матрицы и управляющей станции с установленным специализированным программным обеспечением.
В зависимости от решаемых задач комплексы поставляются с различными микроскопами плоского поля, стереомикроскопами или портативными микроскопами со сменными объективами, оснащенные фото/видео выходом, с источником освещения отраженного и/или проходящего света.
Специализированное программное обеспечение выполняет подготовку изображения к измерениям, выделяет объекты измерения на основании анализа их геометрических, цветовых и яркостных характеристик, осуществляет преобразование результатов измерений в параметры микро- и макроструктуры исследуемых объектов. Алгоритмы программы позволяют преобразовывать результаты измерений линейных размеров объектов и рассчитывать их площади, периметры, углы, доли площади, занятой интересующего исследователя элементы структуры, обрабатывать и сохранять измерительную информацию.
Комплексы выпускаются в модификациях ИСП, ИСП-П и ИСС, отличающихся видом используемого микроскопа, степенью автономности, метрологическими характеристиками.
В модификации ИСП («Измерительная Система Плоскопольная») используются стационарные микроскопы плоского поля инвертированного или прямого типа с набором сменных объективов различного фиксированного увеличения, обеспечивающих высокую резкость изображения во всем поле зрения. Модификация предназначена для измерений геометрических размеров объектов контроля с высокой точностью.
В модификации ИСП-П («Измерительная Система Плоскопольная - Портативная») используются портативные или мобильные микроскопы плоского поля с набором сменных объективов различного фиксированного увеличения и портативными источниками освещения. Модификация предназначена для применения в полевых и лабораторных условиях.
В модификации ИСС («Измерительная Система Стереоскопическая») используются стереомикроскопы прямого типа с построением оптической схемы по Аббе (Галилею) или Грену с переменным оптическим увеличением. Модификация предназначена для измерений геометрических размеров объектов контроля, занимающих большое видимое поле.
Каждый экземпляр комплексов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (пластины) на передней стороне микроскопа из состава комплекса. Серийный номер имеет буквенно-цифровой формат. Информация о серийном номере и комплектности комплекса приведена в паспорте. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид комплексов и место нанесения серийного номера на средство измерений представлено на рисунках 1-4.
Комплекс кндеошмерительиыЯ <SYNERCON>
Модификация: ИСП
S/N: 1АШ9
Место нанесения серийного номера

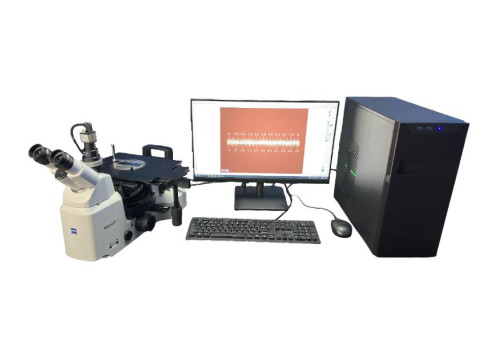

Рисунок 1 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля инвертированного типа и место нанесения серийного номера
Место нанесения серийного номера
Комплекс вндеошмернтельлыЯ <SYNERCON> Модификация; ИСП
S/N: JA9051

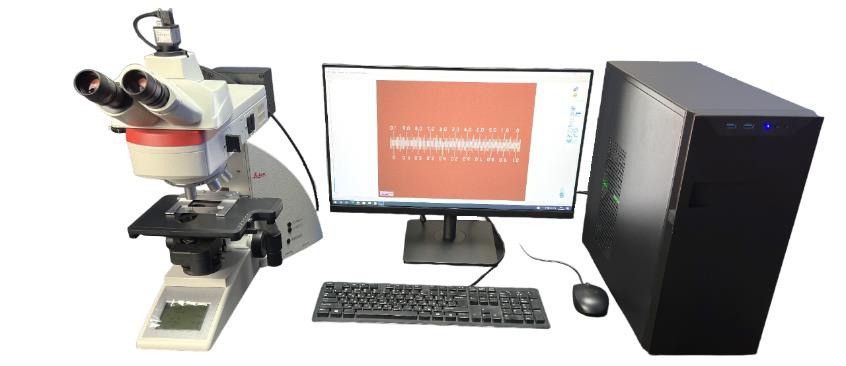

Рисунок 2 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля прямого типа и место нанесения серийного номера
Место нанесения серийного номера
Комплекс видеошмерн тельл ы й «SYNERCON» Модификация- ИС 11-11 S/N: 1B924S

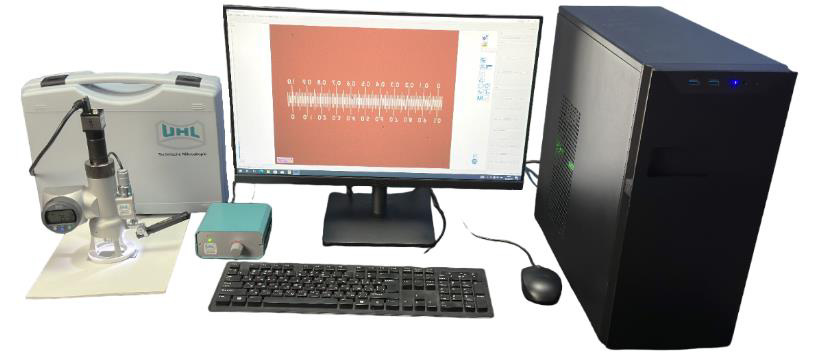

Рисунок 3 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП-П и место нанесения серийного номера
Место нанесения серийного номера
Комплекс вндеошмерителкпый «SYNERCON1
Модификация- ИСС
S/N: 3 АУ 4М

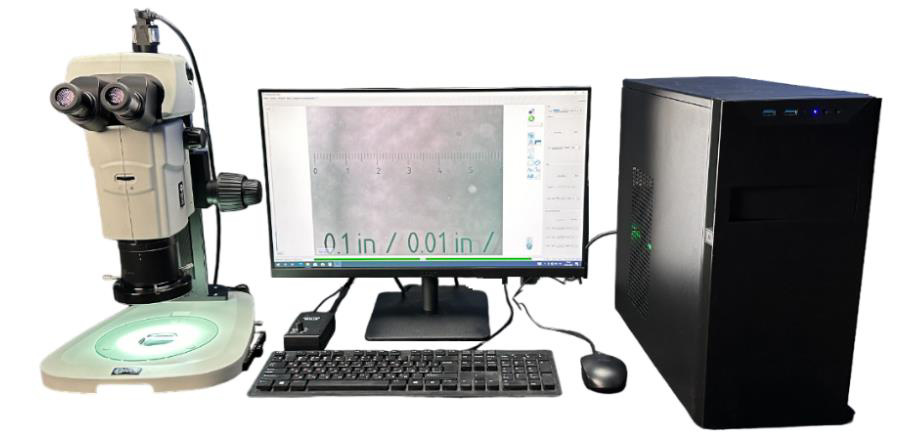

Рисунок 4 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСС и место нанесения серийного номера
Пломбирование комплексов не предусмотрено. Конструкция комплексов обеспечивает ограничение доступа к частям комплексов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Комплексы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, формировать отчеты. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SYNERCON |
|
Номер версии ПО (идентификационный номер ПО) |
1.Х.Х1 |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики комплексов модификации ИСП
|
Наименование характеристики |
Значение | |
|
По оси X |
По оси Y | |
|
Верхний предел измерений длины при кратности увеличения | ||
|
комплекса (М), мкм | ||
|
1,25 |
8 000 |
7 000 |
|
1,6 |
7 000 |
6 000 |
|
2,5 |
4 000 |
3 000 |
|
5 |
2 000 |
1 000 |
|
7,51 |
1 000 |
1 000 |
|
10 |
1 000 |
900 |
|
151 |
800 |
600 |
|
20 |
500 |
400 |
|
30 |
300 |
300 |
|
50 |
200 |
100 |
|
751 |
100 |
100 |
|
100 |
100 |
50 |
|
1501 |
50 |
50 |
|
Пределы допускаемой абсолютной погрешности измерений | ||
|
длины при кратности увеличения комплекса (М), мкм | ||
|
15 | ||
|
от 1,25 до 30 включ. |
± | |
|
М | ||
|
18 | ||
|
от 50 до 75 включ. |
± | |
|
М | ||
|
от 100 до 150 включ. |
± 0,2 | |
Таблица 3 - Метрологические характеристики комплексов модификации ИСП-П
|
Наименование характеристики |
Значение | |
|
По оси X |
По оси Y | |
|
Верхний предел измерений длины при увеличении объектива | ||
|
(М), мкм | ||
|
2х |
6 ООО |
4 ООО |
|
5х |
2 ООО |
1 ООО |
|
10х |
1 ООО |
9ОО |
|
20х |
5ОО |
4ОО |
|
40х |
2ОО |
1ОО |
|
Пределы допускаемой абсолютной погрешности измерений |
15 | |
|
длины при увеличении объектива (М) от 2х до 40х, мкм |
± |
М |
Таблица 4 - Метрологические характеристики комплексов модификации ИСС
|
Наименование характеристики |
Значение | |
|
По оси X |
По оси Y | |
|
Верхний предел измерений длины при кратности увеличения | ||
|
комплекса (М)2, мкм | ||
|
О,19 |
6О ООО |
4О ООО |
|
от О,32 до 0,51 включ. |
2О ООО |
1О ООО |
|
св. 0,51 до 0,60 включ. |
2О ООО |
1О ООО |
|
св. 0,60 до 0,8 включ. |
1О ООО |
1О ООО |
|
св. 0,8 до 1 включ. |
1О ООО |
9 ООО |
|
св. 1 до 1,25 включ. |
1О ООО |
8 ООО |
|
св. 1,25 до 1,6 включ. |
8 ООО |
6 ООО |
|
св. 1,6 до 2 включ. |
6 ООО |
5 ООО |
|
св. 2 до 2,5 включ. |
5 ООО |
4 ООО |
|
св. 2,5 до 3,2 включ. |
4 ООО |
3 ООО |
|
св. 3,2 до 4 включ. |
3 ООО |
2 ООО |
|
св. 4 до 5 включ. |
2 ООО |
1 ООО |
|
св. 5 до 6,4 включ. |
1 ООО |
1 ООО |
|
св. 6,4 до 8 включ. |
1 ООО |
1 ООО |
|
св. 8 до 10 включ. |
1 ООО |
9ОО |
|
св. 10 до 13 включ. |
9ОО |
7ОО |
|
св. 13 до 16 включ. |
7ОО |
5ОО |
|
св. 16 до 20 включ. |
6ОО |
5ОО |
|
св. 20 до 24 включ. |
4ОО |
ЗОО |
|
св. 24 до 30 включ. |
4ОО |
ЗОО |
|
Пределы допускаемой абсолютной погрешности измерений |
20 | |
|
длины при кратности увеличения комплекса (М) от 0,19 до 3О, |
± | |
|
мкм |
М | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Видимое поле комплексов модификации ИСП при кратности |
По оси X |
По оси Y |
|
увеличения комплекса (М), мкм, не менее 1,25 |
9 000 |
7 700 |
|
1,6 |
7 750 |
6 100 |
|
2,5 |
4 900 |
3 900 |
|
5 |
2 400 |
1 900 |
|
7,5 |
1 600 |
1 300 |
|
10 |
1 200 |
950 |
|
15 |
800 |
650 |
|
20 |
600 |
460 |
|
30 |
400 |
315 |
|
50 |
230 |
180 |
|
75 |
155 |
125 |
|
100 |
115 |
90 |
|
150 |
80 |
60 |
|
Видимое поле комплексов модификации ИСП-П |
По оси X |
По оси Y |
|
при увеличении объектива (М), мкм, не менее 2х |
6 100 |
4 800 |
|
5х |
2 450 |
1 970 |
|
10х |
1 200 |
950 |
|
20х |
600 |
480 |
|
40х |
300 |
240 |
|
Видимое поле комплексов модификации ИСС, при кратности |
По оси X |
По оси Y |
|
увеличения комплекса (М), мкм, не менее 0,19 |
61 500 |
48 500 |
|
от 0,32 до 0,51 включ. |
24 100 |
19 000 |
|
св. 0,51 до 0,60 включ. |
20 500 |
16 000 |
|
св. 0,60 до 0,8 включ. |
15 500 |
12 300 |
|
св. 0,8 до 1 включ. |
12 200 |
9 700 |
|
св. 1 до 1,25 включ. |
9 900 |
7 900 |
|
св. 1,25 до 1,6 включ. |
7 800 |
6 100 |
|
св. 1,6 до 2 включ. |
6 200 |
4 900 |
|
св. 2 до 2,5 включ. |
5 900 |
3 900 |
|
св. 2,5 до 3,2 включ. |
3 850 |
3 000 |
|
св. 3,2 до 4 включ. |
3 100 |
2 400 |
|
св. 4 до 5 включ. |
2 450 |
1 900 |
|
св. 5 до 6,4 включ. |
1 900 |
1 500 |
|
св. 6,4 до 8 включ. |
1 500 |
1 200 |
|
св. 8 до 10 включ. |
1 200 |
950 |
|
св. 10 до 13 включ. |
920 |
720 |
|
св. 13 до 16 включ. |
750 |
600 |
|
св. 16 до 20 включ. |
600 |
480 |
|
св. 20 до 24 включ. |
500 |
400 |
|
св. 24 до 30 включ. |
400 |
310 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 | |
|
- частота переменного тока, Гц |
50 ± 1 | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- высота |
1 000 |
|
- ширина |
1 ООО |
|
- длина |
900 |
|
Масса, кг, не более: |
140 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +16 до +24 |
|
- относительная влажность, % |
от 35 до 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс видеоизмерительный |
SYNERCON |
1 шт. |
|
- Оптический микроскоп1) |
- |
1 шт. |
|
- Сменные объективы2) |
- |
1 к-т |
|
- Цифровая камера |
- |
1 шт. |
|
- Управляющая станция3) |
- |
1 шт. |
|
- Программное обеспечение с цифровым электронным ключом |
SYNERCON |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
1) В зависимости от модификации комплекса и от заказа. 2) В зависимости от заказа. 3) В зависимости от заказа на основе стационарного персонального компьютера или ноутбука. | ||
Сведения о методах измерений
приведены в документе «Комплексы видеоизмерительные SYNERCON. Руководство по эксплуатации» (Глава 8 «Работа с «SYNERCON»).
Применение комплексов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 401000.001.84076327.2023 «Комплексы видеоизмерительные SYNERCON. Технические условия».
