Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Норильская ТЭЦ-2

Назначение

Комплекс автоматизированный измерительно-управляющий КИ ЭБ2-Норильская ТЭЦ-2 (далее - комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, пара, воздуха, природного газа), потребляемых или получаемых в процессе работы энергоблока ст.№ 2 Норильской ТЭЦ-2.

Описание

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУ ТП) энергоблока ст.№2 Норильской ТЭЦ-2 и является измерительно-управляющей частью этой АСУТП.

Комплекс обеспечивает измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования энергоблока ст.№ Норильской ТЭЦ-2:

Комплекс представляет собой совокупность технических средств, в том числе:

1) оборудование нижнего уровня, состоящее из:

- модулей аналогового ввода Simatic S7-300 типа SM 331, (регистрационный № 15772-11) в составе устройств распределенного ввода-вывода Simаtiс ЕТ-200М (регистрационный № 66213-16), осуществляющих циклический опрос, прием и преобразование сигналов от первичных измерительных преобразователей в выходной код и передачу их в процессоры комплекса по стандартам промышленных протоколов обмена семейства «Industrial Ethernet» по цифровой шине полевого уровня Profibus DP.

- линий связи, соединяющих измерительные модули с датчиками;

- трех дублированных процессоров в SIMATIC S7-414-5H (по одному для обеспечения работы котельного, турбинного и общеблочного оборудования энергоблока), обеспечивающих выполнение алгоритмов управления при ведении технологического процесса энергоблока на основе принятой измерительной информации измерительных модулей комплекса;

- специализированного программного обеспечения STEP 7, предназначенного для программирования контроллеров комплекса с целью обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок и обеспечения диагностики работы АСУТП;

Оборудование верхнего уровня, в качестве которого используется инженерный программный комплекс SIMATIC «PCS7» фирмы Siemens, состоящего из:

- дублированного основного сервера (OS Server) системы автоматизации АСУТП, предназначенных для хранения программного проекта и полученной измерительной и расчетной информации и обеспечения «клиент-серверной» технологии работы комплекса;

- сервера долговременного хранения архива;

- рабочих и инженерной станций комплекса, реализованных на базе

персональных компьютеров, которые получают измерительную информацию от серверов системы по общестанционной сети Ethernet и обеспечивают визуализацию результатов измерений в процессе работы оборудования энергоблока; инженерная станция содержит приложения, представляющие собой комплекс программных средств для конфигурирования и диагностики всех устройств автоматизации;

- стандартного программного обеспечения - операционной системы

Windows 10 Professional и специализированного инженерного программного обеспечения, входящего в состав ПТК «SIMATIC PCS7 и SCADA-системы - «SIMATIC WinCC», предназначенного для конфигурации серверов, также визуализации процессов работы энергоблока и обеспечения контроля над всем технологическим процессом и передачи измерительной информации на инженерную и рабочие станции комплекса.

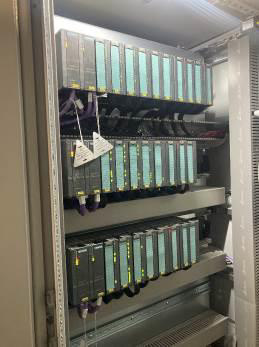

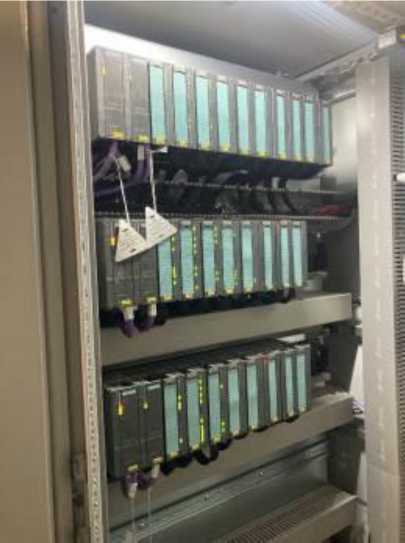

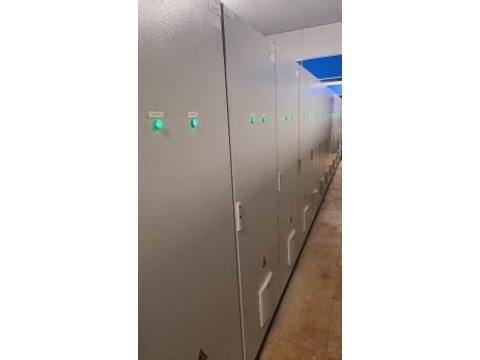

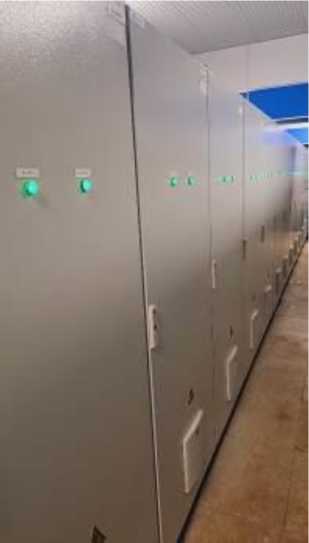

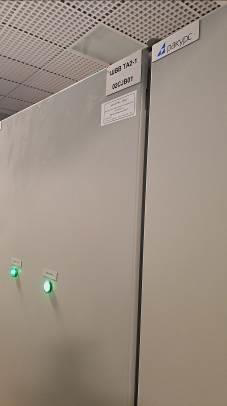

Все электронное оборудование комплекса размещается в специализированных шкафах. Внешний вид шкафов приведен на рисунке 1, рабочей станции комплекса на рисунке 2

Рисунок 1 - Внешний вид шкафов

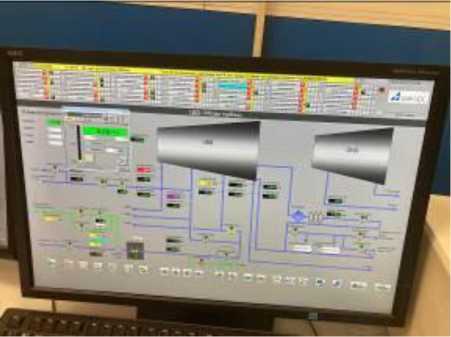

Рисунок 2 - Рабочая станция комплекса

Информационная табличка с заводским номером комплекса показана на рисунке 3.

'-->

АО «НТЭК» ТЭЦ-2

Комплекс автоматизированный измерительно-управляющий

" КИ-ЭБ2-Норильская ТЭЦ-2”
