Полуприцеп-цистерна DIJSSEL VD42150AL
| Номер в ГРСИ РФ: | 94716-25 |
|---|---|
| Производитель / заявитель: | Компания "Dijssel Tankwagens en Speciale Voertuigen", Нидерланды |
Полуприцеп-цистерна DIJSSEL VD42150AL (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 94716-25 |
| Наименование | Полуприцеп-цистерна |
| Модель | DIJSSEL VD42150AL |
Производитель / Заявитель
Компания "Dijssel Tankwagens en Speciale Voertuigen", Нидерланды
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 06.04.2025 |
Поверители
Скачать
| 94716-25: Описание типа | Скачать | 261 КБ | |
| 94716-25: Методика поверки | Скачать | 367.9 КБ |
Описание типа
Назначение
Полуприцеп-цистерна DIJSSEL VD42150AL (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенная для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепа-цистерны установлены волнорезы.
Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секций:
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепа-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций
полуприцепа-цистерны.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепа-цистерны.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепа-цистерны и ударным методом на металлическую табличку, закрепленную на раме транспортной тележки при помощи заклепок.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна
DIJSSEL VD42150AL с заводским номером XL9A42150V8137780.
Общий вид полуприцепа-цистерны DIJSSEL VD42150AL с заводским номером XL9A42150V8137780 приведен на рисунке 1.
Место установки таблички с заводскими номером полуприцепа-цистерны DIJSSEL VD42150AL приведен на рисунке 2.
Пломбирование полуприцепа-цистерны DIJSSEL VD42150AL не предусмотрено.
Нанесение знака поверки на полуприцеп-цистерну DIJSSEL VD42150AL не предусмотрено.

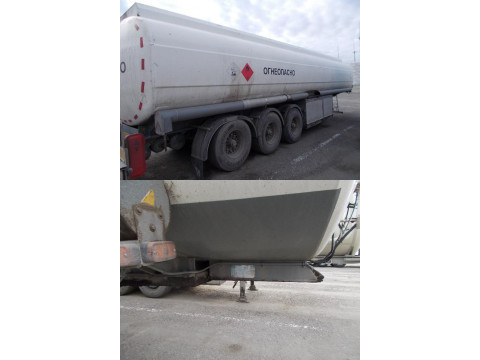

Рисунок 1 - Общий вид полуприцепа-цистерны DIJSSEL VD42150AL с заводским номером XL9A42150V8137780
Рисунок 2 - Место установки таблички с заводскими номером на полуприцепе-цистерне
DIJSSEL VD42150AL
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость полуприцепа-цистерны, дм3: | |
|
Полуприцеп-цистерна DIJSSEL VD42150AL зав. номер XL9A42150V8137780 | |
|
1 секция |
13560 |
|
2 секция |
7030 |
|
3 секция |
4700 |
|
4 секция |
9650 |
|
5 секция |
14150 |
|
Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % |
±0,50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность полуприцепа-цистерны DIJSSEL VD42150AL
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна DIJSSEL VD42150AL |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны DIJSSEL VD42150AL |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепа-цистерны DIJSSEL VD42150AL.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
