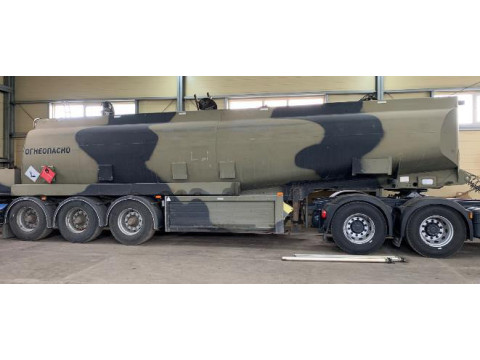

Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3
| Номер в ГРСИ РФ: | 94723-25 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Фирма "Thompson Carmichael", Великобритания |
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 94723-25 | |||||||||
| Наименование | Полуприцепы-цистерны | |||||||||
| Модель | THOMPSON CARMICHAEL PT44/3 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2cea80a6-42ea-0075-f178-11c89106aa9a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "THOMPSON CARMICHAEL", Соединенное Королевство Великобритании
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
94723-25: Описание типа
2025-94723-25.pdf
|
Скачать | 206.3 КБ | |
|
94723-25: Методика поверки
2025-mp94723-25.pdf
|
Скачать | 369 КБ |
Описание типа
Назначение
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3
(далее - полуприцепы-цистерны) являются транспортной мерой полной вместимости, предназначенные для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 представляют собой сварной корпус из листового проката цилиндрической формы, торцы которого закрыты днищами, смонтированный на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцепов-цистерн установлены волнорезы.
Полуприцепы-цистерны внутри разделены герметичными перегородками на пять независимых секций.
В верхней части полуприцепа-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия полуприцепов-цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерн.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцепов-цистерн.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцепов-цистерн и ударным методом на металлическую табличку, закрепленную на раме транспортной тележки.
К полуприцепам-цистернам данного типа относятся полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 с заводскими номерами SA9PT443001056606, SA9PT443001056357.
Общий вид полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3 с заводскими номерами SA9PT443001056606, SA9PT443001056357 с указанием места нанесения заводского номера приведен на рисунке 1.
Пломбирование полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3 не предусмотрено.
Нанесение знака поверки на полуприцепы-цистерны THOMPSON CARMICHAEL PT44/3 с заводскими номерами SA9PT443001056606, SA9PT443001056357 не предусмотрено.

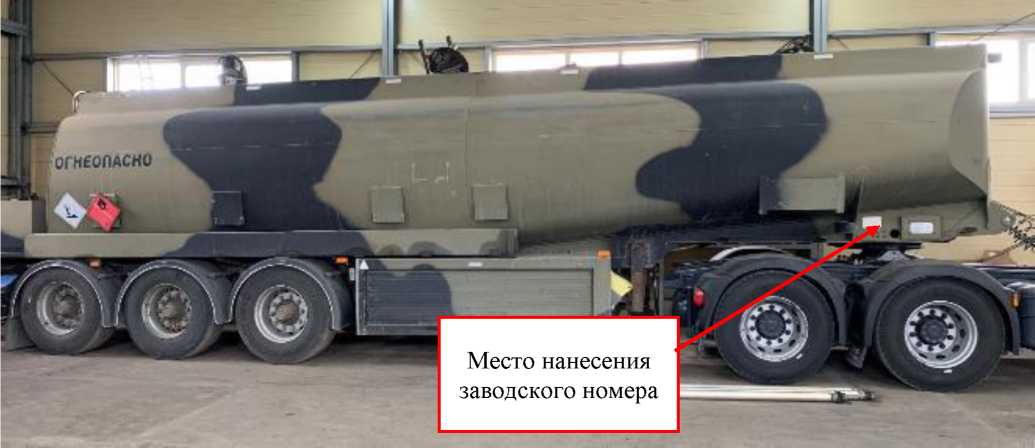

Рисунок 1 - Общий вид полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3 с заводскими номерами SA9PT443001056606, SA9PT443001056357
с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость секций полуприцепа-цистерны, дм3 | |
|
Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3с | |
|
заводским номером SA9PT443001056606 | |
|
1 секция |
7500 |
|
2 секция |
7500 |
|
3 секция |
5600 |
|
4 секция |
5700 |
|
5 секция |
5700 |
|
Полуприцеп-цистерна THOMPSON CARMICHAEL РТ44/3с | |
|
заводским номером SA9PT443001056357 | |
|
1 секция |
7500 |
|
2 секция |
7500 |
|
3 секция |
5600 |
|
4 секция |
5700 |
|
5 секция |
5700 |
|
Пределы допускаемой относительной погрешности вместимости | |
|
секций, как транспортной меры полной вместимости, % |
± 0,50 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -50 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
- влажность воздуха при +25 °С, % |
до 80 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 3 - Комплектность полуприцепа-цистерны THOMPSON |
CARMICHAEL PT44/3 | |
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна THOMPSON CARMICHAEL PT44/3 |
- |
1 шт. |
|
Рукав напорно-всасывающий Ду75 мм, длина 4 м |
_ |
2 шт. |
|
Противооткатный упор |
_ |
2 шт. |
|
Огнетушитель |
_ |
2 шт. |
|
Ящик для песка |
_ |
1 шт. |
|
Ящик для кошмы |
_ |
1 шт. |
|
Паспорт полуприцепа-цистерны THOMPSON CARMICHAEL PT44/3 |
_ |
1 экземпляр |
Сведения о методах измерений
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцепов-цистерн THOMPSON CARMICHAEL PT44/3.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
