Гигрометр точки росы PDM483

Номер в ГРСИ РФ: 94724-25
Категория: Гигрометры
Производитель / заявитель: Компания Nanjing Aocong Electronist Co., Ltd., Китай
Скачать
94724-25: Описание типа Скачать 229.2 КБ
94724-25: Методика поверки Скачать 2.9 MБ
Нет данных о поставщике
Поверка
Гигрометр точки росы PDM483 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Гигрометр точки росы PDM483 предназначен для измерений температуры точки росы/инея в некоррозионных газовых средах и применения в качестве рабочего эталона для поверки (калибровки) средств измерений температуры точки росы/инея по Государственной поверочной схеме для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.

Информация по Госреестру

Основные данные
Номер по Госреестру 94724-25
Наименование Гигрометр точки росы
Модель PDM483
Производитель / Заявитель

Компания Nanjing Aocong Electronist Co., Ltd., Китай

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 27.07.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Гигрометр точки росы PDM483 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг
Поверителей: 1
ОГРН: 1035008854341 ИНН: 5044000102 КПП: 504401001
+7(495)5266300* office@vniiftri.ru*
141570, ОБЛАСТЬ МОСКОВСКАЯ, ГОРОД СОЛНЕЧНОГОРСК, РАБОЧИЙ ПОСЕЛОК МЕНДЕЛЕЕВО, ПРОМЗОНА ФГУП ВНИИФТРИ*
Поверено
1

Скачать

94724-25: Описание типа Скачать 229.2 КБ
94724-25: Методика поверки Скачать 2.9 MБ

Описание типа

Назначение

Гигрометр точки росы PDM483 предназначен для измерений температуры точки росы/инея в некоррозионных газовых средах и применения в качестве рабочего эталона для поверки (калибровки) средств измерений температуры точки росы/инея по Государственной поверочной схеме для средств измерений влажности газов и температуры конденсации углеводородов, утвержденной приказом Росстандарта № 2415 от 21.11.2023 г.

Описание

Принцип действия гигрометра точки росы PDM483 (далее - гигрометр) основан на конденсационном методе измерения температуры точки росы влаги, заключающемся в определении температуры охлаждаемого зеркала, при которой достигается термодинамическое равновесие между конденсацией и испарением водяного пара с поверхности зеркала при установившейся толщине конденсированного слоя воды, либо льда. Чувствительный элемент гигрометра представляет собой плоское полированное зеркало, установленное на термоэлектрической батарее Пельтье, и оптическую систему фиксации толщины конденсированного слоя воды или льда. Оптическая система в непрерывном режиме определяет толщину осаждаемого на поверхности зеркала слоя воды или льда и управляет охлаждением и нагревом зеркала с помощью термоэлектрической батареи Пельтье. Измеренное значение температуры точки росы/инея фиксируется встроенным в зеркало платиновым термометром сопротивления Pt100.

К настоящему типу средств измерений относится гигрометр точки росы PDM483 зав. № 2212083.

Конструктивно гигрометр состоит из электронного блока PDM483 зав. № 2212083 и соединённых с ним кабелями двух датчиков - датчика точки росы ADP6830 зав. № 2212083 и датчика температуры PRT зав. № 2212083. На передней панели гигрометра расположены: сенсорный дисплей для отображения измеряемых значений температуры точки росы/инея и температуры, и управления работой гигрометра. На задней панели расположены: разъем для подключения шнура электропитания, выключатель питания, разъемы для подключения датчика точки росы и датчика температуры, разъемы USB и RS485.

Заводской номер гигрометра наносится на табличку, расположенную на верхней панели электронного блока методом лазерной печати в виде семизначного числа. Заводские номера датчика точки росы ADP6830 и датчика температуры PRT наносятся на корпуса датчиков методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке и/или в формуляр прибора. Знак утверждения типа наносится на лицевую панель электронного блока методом аппликации. Пломбирование гигрометра не предусмотрено.

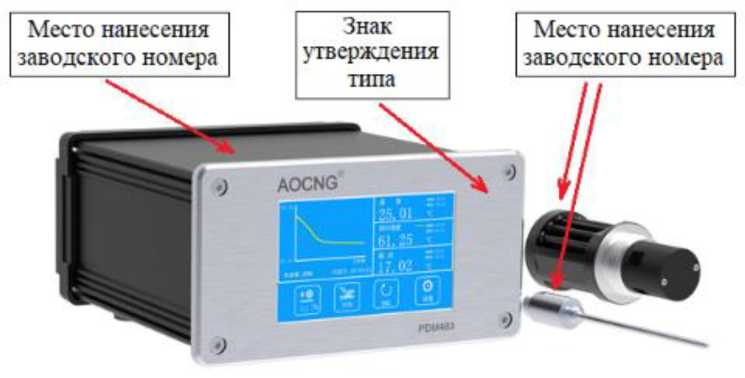

Внешний вид гигрометра, с указанием мест нанесения знака утверждения типа и заводского номера, приведен на рисунке 1.

Рисунок 1 - Внешний вид гигрометра точки росы PDM483

Программное обеспечение

В гигрометре используется встроенное программные обеспечение, предназначенное для управления работой гигрометра, пересчета единиц влажности газа, отображения режимов работы, результатов измерений и сохранения данных.

Структура встроенного программного обеспечения включает в себя блоки, отвечающие за управление работой гигрометра и блоки, отвечающие за интерфейс пользователя и вывод информации. Встроенное программное обеспечение записывается в память микроконтроллера при изготовлении. Версия встроенного программного обеспечения отображается на дисплее гигрометра.

Защита программного обеспечения от несанкционированных изменений и от непреднамеренных действий обеспечивается защитой микроконтроллера от записи.

Метрологические характеристики гигрометра оценены с учетом влияния на них встроенного ПО. Встроенное ПО гигрометра соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Конструкция гигрометра обеспечивает полное ограничение доступа к метрологически значимой части ПО и исключает возможность несанкционированного влияния на ПО гигрометра и измерительную информацию. Взаимодействие оператора с гигрометром осуществляется с помощью экранного меню и виртуальных кнопок сенсорного дисплея.

Программное обеспечение гигрометра идентифицируется посредством отображения номера версии ПО на дисплее гигрометра в окне SETTINGS (настройки).

USB-порт и порт RS485 предназначены для передачи результатов измерений на внешние устройства и монитор компьютера.

Идентификационные данные программного обеспечения гигрометра приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

V2.51

Цифровой идентификатор ПО

-

Алгоритм вычисления контрольной суммы ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры точки росы/инея, °С

от -10 до +20

Пределы допускаемой абсолютной погрешности гигрометра при измерении температуры точки росы/инея, °С

±0,2

Диапазон измерений температуры выносным датчиком температуры гигрометра, °С

от -40 до +40

Пределы допускаемой абсолютной погрешности гигрометра при измерении температуры, °С

± 0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Расход анализируемого газа (при нормальном давлении), л/мин

от 0,1 до 1,0

Параметры электрического питания:

- номинальное напряжение переменного тока, В

220

- номинальная частота переменного тока, Гц

50

- потребляемая мощность, В^А, не более

35

Габаритные размеры (длина^ширина^высота), не более, мм: - электронный блок PDM483

180x160x131

- датчик точки росы ADP6830

107x40x40

- датчик температуры PRT

180x15x15

Масса, кг, не более

1,7

Интерфейс связи

USB, RS485

Условия эксплуатации:

- температура окружающего воздуха, °С

от +20 до +24

- относительная влажность воздуха, без конденсации влаги, не более, %

80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа наносится на лицевую панель электронного блока гигрометра PDM483 методом аппликации и на титульный лист руководства по эксплуатации методом ксерокопирования.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

1

2

3

Гигрометры точки росы (электронный блок PDM483)

PDM483

1 шт.

Датчик точки росы

ADP6830

1 шт.

Датчик температуры

PRT

1 шт.

Кабель датчика точки росы

-

1 шт.

Кабель датчика температуры

-

1 шт.

Кабель для передачи данных

USB Type-C

1 шт.

Шнур питания

1 шт.

Руководство по эксплуатации

1 шт.

Транспортировочный ящик

1 шт.

Сведения о методах измерений

приведены в разделе 4 «Принцип работы гигрометра точки росы с холодным зеркалом» эксплуатационного документа «Гигрометр точки росы PDM483. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415.
