Плотномеры тип 804

Назначение

Плотномеры тип 804 (далее - плотномеры) предназначены для измерений плотности и динамической вязкости жидкости и плотности газов в емкостях и трубопроводах с помощью преобразования значений измеряемого параметра в электрический выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

Описание

К настоящему типу относятся плотномеры двух моделей:

— модель 4Х0 предназначена для измерений плотности;

— модель 4Х1 предназначена для измерений плотности и вязкости.

В наименовании модели «Х» может принимать целое значение от 0 до 1.

Плотномеры выпускаются в различных исполнениях в зависимости от:

— области применения (общепромышленное, взрывозащищенное);

— типа выходного сигнала (цифровой по интерфейсам RS485, USART, HART, частотный, аналоговый 4 - 20 мА или их комбинации);

— диапазона температур окружающей среды (наличие или отсутствие внутреннего подогревателя).

Принцип действия плотномеров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Электронный блок преобразует частоту с корректировкой по измеряемой термопреобразователем температуре исследуемой среды в аналоговый, или/и цифровой, или/и частотный выходной сигнал, а также отображает на дисплее четырехзначное значение плотности в кг/м3 и/или вязкости в мПа^с.

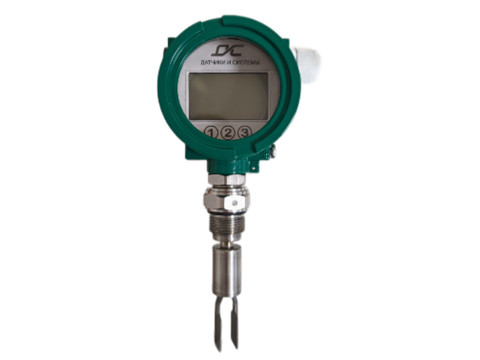

Конструктивно плотномеры выполнены в едином корпусе и состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку корпуса плотномера (рисунок 2) методом лазерной или электрохимической гравировки.

Пломбирование плотномеров не предусмотрено.

Рисунок 1 - Общий вид плотномеров

Рисунок 2 - Шильдик с указанием мест нанесения заводского номера, знака утверждения типа

Программное обеспечение

Исполнения плотномеров с цифровыми по интерфейсам RS485, USART, HART и совмещенным аналоговым 4-20 мА и цифровыми по интерфейсам RS485, USART, HART выходными сигналами имеют внутреннее и внешнее программное обеспечение. Внутреннее программное обеспечение разработано изготовителем специально для решения задач непрерывного преобразования значения измеряемого параметра (плотности или плотности и вязкости) исследуемой среды в электрический выходной сигнал. Идентификация версии внутреннего программного обеспечения потребителем возможна после включения плотномера и при нажатии на кнопку «2» на индикаторе.

Внешнее программное обеспечение «Плотномер 804.exe» для персонального компьютера под управлением операционной системы MS Windows может использоваться для просмотра и изменения настроечных параметров плотномера, просмотра результатов измерений в реальном времени на дисплее персонального компьютера при проведении технического обслуживания, просмотра памяти данных и т.д.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Внутреннее и внешнее ПО являются метрологически значимыми и не могут быть изменены потребителем. Влияние программного обеспечения учтено при нормировании метрологических характеристик плотномеров.

Идентификационные данные для программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части программного

обеспечения

Идентификационные данные (признаки)	Значение
	Внешнее	Внутреннее
Идентификационное наименование ПО	Плотномер 804.exe	-
