Пикнометры напорные ARCCO ANUBIS
| Номер в ГРСИ РФ: | 95389-25 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "ARCCO Instrument Co. Inc.", США |
Пикнометры напорные ARRCO ANUBIS (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95389-25 | |||||||||||||||
| Наименование | Пикнометры напорные | |||||||||||||||
| Модель | ARCCO ANUBIS | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3be0590a-668f-d1ff-69cf-792d2b3b42c7 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма "Arcco Instrument Company, Inc", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95389-25: Описание типа
2025-95389-25.pdf
|
Скачать | 214.1 КБ | |
|
95389-25: Методика поверки
2025-mp95389-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Пикнометры напорные ARRCO ANUBIS (далее - пикнометры) предназначены для измерений объемов отбираемых проб жидкостей при условиях транспортирования их по технологическим трубопроводам. Применяют в составе установки пикнометрической для прецизионных измерений плотности жидкостей, а также при проведении поверки и калибровки поточных преобразователей плотности на месте эксплуатации.
Описание
К пикнометрам данного типа относятся пикнометры напорные ARRCO ANUBIS с заводскими номерами 2874, 2861, 2868, 4776.
Принцип действия пикнометров основан на отборе пробы исследуемой жидкости, объем которой равен внутреннему объёму пикнометра при давлении и температуре жидкости в технологическом трубопроводе или лабораторных поверочных установках. Действительное значение внутреннего объема пикнометра при условиях отбора пробы является одной из входных величин уравнения измерений пикнометрического метода измерений плотности, реализуемого установками пикнометрическими или лабораторными поверочными установками, в состав которых входят пикнометры.
Конструктивно корпус пикнометра выполнен в виде металлического сосуда сферической формы с двойными стенками, снабжённого предохранительным клапаном и двумя вентилями для заполнения и слива пробы жидкости. Оси вентилей расположены под углом 90°. Для обеспечения термоизоляции полость между стенками корпуса пикнометра вакуумируется.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на пикнометр (рисунок 1) ударным методом.
Общий вид пикнометров показан на рисунке 1.
Пломбирование пикнометров не предусмотрено.

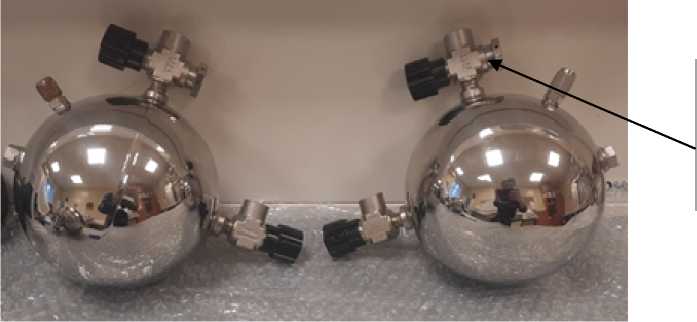

Место нанесение заводского номера
Рисунок 1 - Общий вид пикнометра с указанием места нанесения заводского номера
Технические характеристики
Таблица_1_-_Метрологические_характеристики_пикнометров
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1000± 100* |
|
Пределы допускаемой абсолютной погрешности действительного значения внутреннего объема пикнометра при атмосферном давлении и температуре 25 °С, см3 |
± 0,025 |
|
Коэффициент изменения внутреннего объема пикнометра при отличии температуры жидкости от 25 °С, см3^°С-1, не более |
0,025 * |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см'^МПа’1, не более |
0,2 * |
|
Действительные значения объема для каждого экземпляра приведены в паспортах на пикнометры. | |
Таблица 2 - Основные технические характеристики пикнометров
|
Наименование характеристики |
Значение |
|
Г абаритные размеры пикнометра, мм, не более - диаметр - высота |
165 265 |
|
Масса пустого пикнометра, кг, не более |
2,3 * |
|
Условия эксплуатации: - рабочее давление исследуемой жидкости, МПа, не более |
10 |
|
- температура исследуемой жидкости, °С - температура окружающей воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от 0 до +90 от -35 до +100 от 0 до +90 от 84,0 до 106,7 |
|
* действительные значения массы и коэффициентов внутреннего объема для каждого экземпляра приведены в паспортах на пикнометры. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы пикнометра, лет, не менее Средняя наработка до отказа, ч, не менее |
10 10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность пикнометров
|
Наименование |
Обозначение |
Количество |
|
Пикнометр напорный |
ARCCO ANUBIS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3.2 «Методика измерений плотности жидкости пикнометрами» руководства по эксплуатации «Пикнометры напорные ARCCO ANUBIS».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603.
