Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957
| Номер в ГРСИ РФ: | 95572-25 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957 (далее - анализаторы) предназначены для векторного анализа цепей, анализа спектра, измерения мощности радиосигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95572-25 |
| Действует | по 26.05.2030 |
| Наименование | Анализаторы электрических цепей и сигналов комбинированные портативные |
| Модель | AkmeTech AT4957 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1f36b344-3af3-413b-4923-5582a89cb78f |
Производитель / Заявитель
Акционерное общество "Акметрон" (АО "Акметрон"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95572-25: Описание типа
2025-95572-25.pdf
|
Скачать | 819.8 КБ | |
|
95572-25: Методика поверки
2025-mp95572-25.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957 (далее - анализаторы) предназначены для векторного анализа цепей, анализа спектра, измерения мощности радиосигналов.
Описание
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей, анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн, вход (выход) опорного генератора.
Общий вид анализаторов, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр анализатора, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на панели.
Анализаторы электрических цепей и сигналов комбинированные портативные AkmeTech AT4957 выпускаются в следующих модификациях: AkmeTech AT4957B, AkmeTech AT4957D, AkmeTech AT4957E, AkmeTech AT4957F.
Функциональные возможности генераторов определяется составом опций, входящих в состав генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.
аблица 1
|
Опция |
Описание |
|
S02 |
Программное обеспечение для тестирования антенн |
|
S03 |
Программное обеспечение векторного вольтметра |
|
S04 |
Программное обеспечение для измерений мощности с использованием датчика мощности с интерфейсом USB |
|
S05 |
Программное обеспечение для измерений мощности |
|
S06 |
Программное обеспечение для измерений напряженности поля |
|
S07 |
Программное обеспечение для определения геолокации с использованием сигналов GPS |
Место наклейки знака поверки

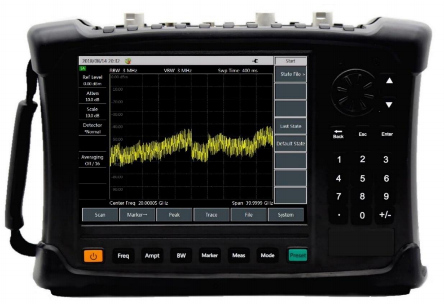

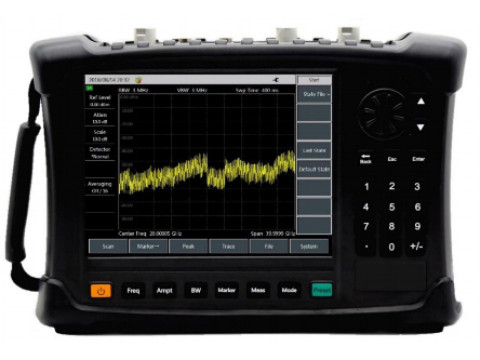

Рисунок 1 - Общий вид анализатора
Для предотвращения несанкционированного доступа анализаторы имеют защитные пломбы винтов крепления завода-изготовителя, расположенные на боковой панели, разрушающиеся при вскрытии корпуса.
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции: управление работой анилизатора, выбор режимов измерений, выбор формы индикации и регистрации результатов измерений.
ПО не может быть использовано отдельно от измерительно-вычислительной платформы преобразователя. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.
аблица 2
|
Идентификационные данные (признаки) |
Значениия |
|
Идентификационное наименование ПО |
Microwave analyzer |
|
Номер версии (идентификационный номер) ПО |
2.6.3 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
Место нанесения
заводского номера
Место пломбировки от несанкционированного доступа
Место наклейки знака утверждения типа

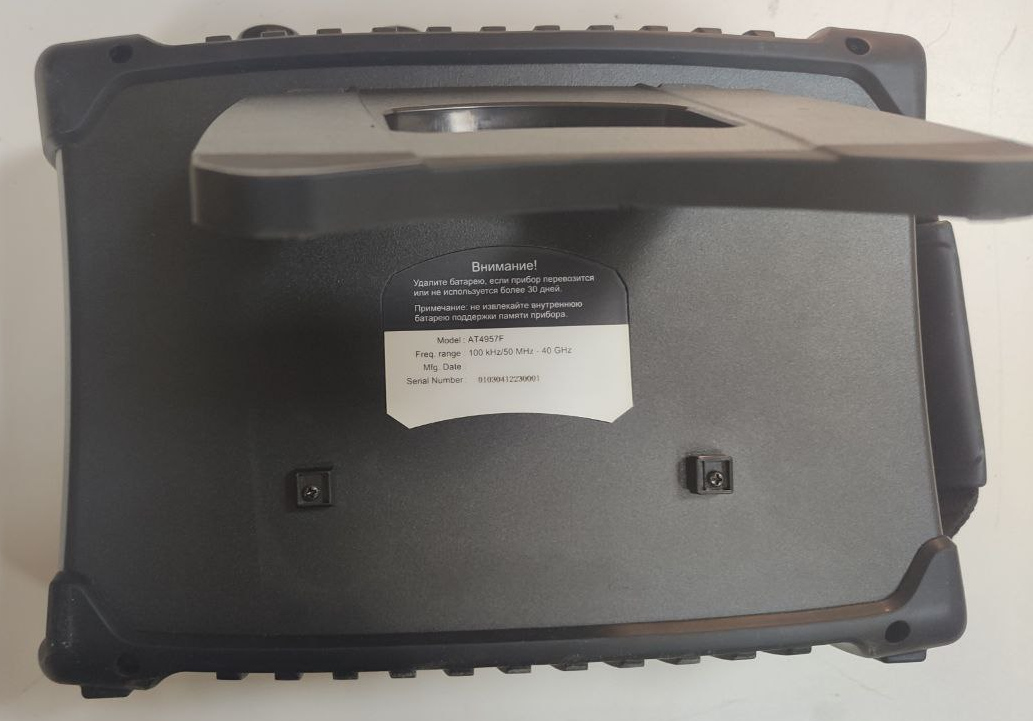

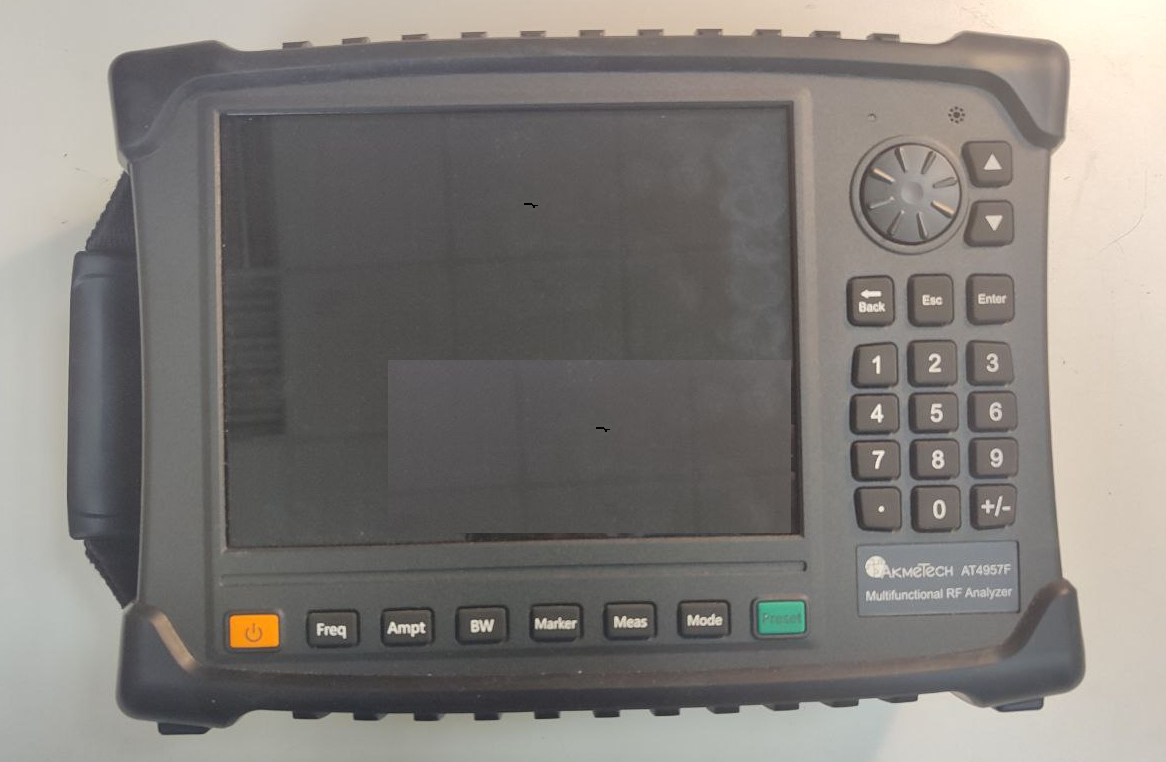

Рисунок 2 - Общий вид модуля сзади (слева) и спереди (справа)
Технические характеристики
Метрологические характеристики анализатора в представлены в таблице 3, технические - в таблице 4.
аблица 3 - Метрологические характеристики в режиме анализатора спектра
|
Наименование характеристики |
Значение характеристики |
|
Метрологические характеристики в режиме анализатора спектра | |
|
Диапазон рабочих частот, Гц: AkmeTech AT4957B AkmeTech AT4957D AkmeTech AT4957E AkmeTech AT4957F |
от 9-103 до 6,5-109 от 1-105 до 18*109 от 1-105 до 26,5-109 от 1-105 до 40М09 |
|
Пределы допускаемой относительной погрешности установки частоты опорного генератора, не более |
± 1М0-6 |
|
Наименование характеристики |
Значение характеристики |
|
Спектральная плотность мощности фазового шума на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, дБн/Гц, не более: для AkmeTech AT4957B | |
|
при отстройке от несущей 100 кГц |
-108 |
|
при отстройке от несущей 1 МГ ц |
-112 |
|
при отстройке от несущей 10 МГ ц |
-118 |
|
для AkmeTech AT4957D, AT4957E, AT4957F | |
|
при отстройке от несущей 100 Гц |
-86 |
|
при отстройке от несущей 1 кГц |
-89 |
|
при отстройке от несущей 30 кГц |
-99 |
|
при отстройке от несущей 100 кГц |
-97 |
|
при отстройке от несущей 1 МГ ц |
-115 |
|
при отстройке от несущей 10 МГц |
-125 |
|
Спектральная плотность мощности фазового шума на частоте 10 ГГц в полосе пропускания 1 Гц относительно уровня несущей, дБн/Гц, не более: для AkmeTech AT4957D, AT4957E, AT4957F | |
|
при отстройке от несущей 100 Гц |
-75 |
|
при отстройке от несущей 1 кГц |
-92 |
|
при отстройке от несущей 30 кГц |
-95 |
|
при отстройке от несущей 100 кГц |
-90 |
|
при отстройке от несущей 1 МГ ц |
-108 |
|
при отстройке от несущей 10 МГц |
-125 |
|
Номинальные значения полос пропускания узкополосного фильтра по уровню минус 3 дБ с шагом кратностью 1-3-10, Гц |
от 10 до 5-106 |
|
Пределы допускаемой относительной погрешности установки ширины полос пропускания по уровню минус 3 дБ, %: | |
|
при ширине полосы пропускания от 3 кГц до 3 МГц |
±10 |
|
при ширине полосы пропускания 5 МГ ц |
±15 |
|
Пределы допускаемой абсолютной погрешности измерений мощности, дБ, не более: для AkmeTech AT4957B | |
|
в диапазоне частот от 0,05 до 6,5 ГГц |
±1,8 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18 ГГц |
±2,0 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18,0 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц |
±2,3 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,05 до 6,5 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 6,5 до 18,0 ГГц включ. |
±2,0 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
±2,3 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц |
±2,7 |
|
Наименование характеристики |
Значение характеристики |
|
Средний уровень собственных шумов с выключенным | |
|
предусилителем, дБмВт/Гц, не более: | |
|
для AkmeTech AT4957B | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-135 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-140 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-138 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-116 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-136 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-133 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-128 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-118 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-116 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц включ. |
-114 |
|
Средний уровень собственных шумов с включенным | |
|
предусилителем, дБмВт/Гц, не более: | |
|
для AkmeTech AT4957B | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-150 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-160 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-157 |
|
для AkmeTech AT4957D | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
для AkmeTech AT4957E | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-140 |
|
для AkmeTech AT4957F | |
|
в диапазоне частот от 0,002 до 4,5 ГГц включ. |
-151 |
|
в диапазоне частот св. 4,5 до 7,0 ГГц включ. |
-148 |
|
в диапазоне частот св. 7 до 13 ГГц включ. |
-145 |
|
в диапазоне частот св. 13 до 18 ГГц включ. |
-139 |
|
в диапазоне частот св. 18,0 до 26,5 ГГц включ. |
-140 |
|
в диапазоне частот св. 26,5 до 40,0 ГГц включ. |
-136 |
|
Максимальное значение уровня мощности входного сигнала, дБм |
27 |
|
Наименование характеристики |
Значение характеристики |
|
Метрологические характеристики в режиме векторного анализатора цепей | |
|
Диапазон рабочих частот, Гц AT4957B AT4957D AT4957E AT4957F |
от 30403 до 6,5409 от 30403 до 18-109 от 30403 до 26,5409 от 50406 до 40409 |
|
Диапазон измерений модуля комплексного коэффициента отражения AT4957B AT4957D AT4957E AT4957F |
от 0,01 до 1 от 0,024 до 1 от 0,03 до 1 от 0,035 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента отражения (|ЛГ|), в диапазоне частот1) AT4957B2) - от 0,05 до 6,5 ГГц AT4957D2) - от 0,05 до 6,5 ГГц - св. 6,5 до 18 ГГц AT4957E3) - от 0,05 до 6,5 ГГц - св. 6,5 до 18 ГГц - св. 18 до 26,5 ГГц AT4957F4) - от 0,05 до 6,5 ГГц - св. 6,5 до 18 ГГц - св. 18 до 26,5 ГГц - св. 26,5 до 40 ГГц |
± (0,01+0,007^|F|+0,022JF|2) ± (0,016+0,015JF|+0,032^|F|2) ± (0,025+0,016^|г|+0,040^|г|2) ± (0,016+0,015JF|+0,032^|F|2) ± (0,025+0,016^|г|+0,040^|г|2) ± (0,032+0,024^г|+0,056^г|2) ± (0,025+0,015JF|+0,056^|F|2) ± (0,025+0,016^|г|+0,056^|г|2) ± (0,032+0,024^г|+0,079^г|2) ± (0,04 +0,034^|г|+0,126^г|2) |
|
Диапазон измерений фазы комплексного коэффициента отражения, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений фазы комплексного коэффициента отражения |
± [1+60-arcsin(|AF|/|F|)] |
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений модуля комплексного коэффициента передачи, дБ, в диапазоне частот - АkmeTech AT4957B | |
|
от 0,05 до 6,5 ГГц - АkmeTech AT4957D |
от -95 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц - АkmeTech AT4957E |
от -85 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц |
от -85 до 0 |
|
от 18 до 26,5 ГГц - АkmeTech AT4957F |
от -80 до 0 |
|
от 0,05 до 6,5 ГГц |
от -85 до 0 |
|
от 6,5 до 18 ГГц |
от -85 до 0 |
|
от 18 до 26,5 ГГц |
от -80 до 0 |
|
от 26,5 до 33 ГГц |
от -75 до 0 |
|
от 33 до 40 ГГц |
от -65 до 0 |
|
Диапазон измерений фазы комплексного коэффициента | |
|
передачи, градус |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
модуля комплексного коэффициента передачи, дБ: AT4957B2) | |
|
- от 0 до минус 30 дБ включ. |
± 0,16 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,28 |
|
- св. минус 50 до минус 70 дБ включ. AT4957D2) |
± 0,42 |
|
- от 0 до минус 30 дБ включ. |
± 0,20 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,38 |
|
- св. минус 50 до минус 70 дБ включ. AT4957E3) |
± 0,56 |
|
- от 0 до минус 30 дБ включ. |
± 0,25 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,40 |
|
- св. минус 50 до минус 70 дБ включ. AT4957F4) до 32 ГГц включ. |
± 0,87 |
|
- от 0 до минус 30 дБ включ. |
± 0,25 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,40 |
|
- св. минус 50 до минус 70 дБ включ. св. 32 ГГц включ. |
± 0,87 |
|
- от 0 до минус 30 дБ включ. |
± 0,30 |
|
- св. минус 30 до минус 50 дБ включ. |
± 0,55 |
|
- св. минус 50 до минус 70 дБ включ. |
± 1,00 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
фазы комплексного коэффициента передачи, градус: AT4957B2) | |
|
- от 0 до минус 30 дБ включ. |
± 2,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 3,6 |
|
- св. минус 50 до минус 70 дБ включ. AT4957D2) |
± 5,2 |
|
- от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. AT4957E3) |
± 8,4 |
|
- от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. AT4957F4) |
± 8,4 |
|
до 32 ГГц включ. - от 0 до минус 30 дБ включ. |
± 3,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 5,8 |
|
- св. минус 50 до минус 70 дБ включ. свыше 32 ГГц включ. |
± 8,4 |
|
- от 0 до минус 30 дБ включ. |
± 5,0 |
|
- св. минус 30 до минус 50 дБ включ. |
± 9,0 |
|
- св. минус 50 до минус 70 дБ включ. |
± 13,0 |
|
Примечания: | |
1) |Г| - действительный (или измеренный) модуль коэффициента отражения исследуемого устроийства в линейном масштабе;
2) Метрологические характеристик гарантируются при совместном использовании с калибровочным комплектом 31101А, 31101B (опция H04, H05);
3) Метрологические характеристик гарантируются при совместном использовании с калибровочным комплектом 31121 (опция H06);
4) Метрологические характеристик гарантируются при совместном использовании с калибровочным комплектом 31123 (опция H07)
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип соединителей измерительных портов по ГОСТ 13317 - АkmeTech AT4957B, АkmeTech AT4957D |
III (вариант 3), розетка |
|
- АkmeTech AT4957E |
IX (вариант 2), вилка |
|
- АkmeTech AT4957F |
I, вилка |
|
Напряжения питающей сети, В: |
230±23 |
|
Частота напряжения питающей сети, Гц |
50±0,4 |
|
Потребляемая мощность, Вт, не более (без батареи): |
45 |
|
Габаритные размеры, мм, не более: - ширина |
315 |
|
- высота |
220 |
|
- глубина |
102 |
|
Масса (без батареи), кг, не более: |
5,3 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность воздуха (при температуре +25 °С), %, не более |
от +15 до +25 от 84,0 до 106,7 80 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на передней панели модуля и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Анализатор электрических цепей и сигналов комбинированный портативный |
AT4957 |
1 |
|
Кабель питания с блоком питания |
- |
1 |
|
Аккамуляторная батарея |
- |
1 |
|
Набор адаптеров коаксиальных |
ЛРТФ.468562.102 (для моделей AT4957B, AT4957D, AT4957E) ЛРТФ.468562.103 (для модели AT4957F) |
1 |
|
Комплект мер калибровочный* |
- |
1 |
|
Руководство по эксплуатации |
МТЛБ.411168.001 РЭ |
1 |
|
Паспорт |
МТЛБ.411168.001 ПС |
1 |
*Поставляется по отдльному заказу
Сведения о методах измерений
приведены в части 1 МТЛБ.411168.001 РЭ «Анализатор электрических цепей и сигналов комбинированный портативный AT4957B/D/E/F. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплекных коэфииентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37, 5 ГГц»;
МИ 3411-2013 ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МТЛБ.411168.001 ТУ «Технические условия. Анализатор электрических цепей и сигналов комбинированный портативный «AkmeTech AT4957».
Смотрите также
