95585-25: SMA Измерители-регуляторы температуры - Производители, поставщики и поверители

Измерители-регуляторы температуры SMA

Номер в ГРСИ РФ: 95585-25
Производитель / заявитель: Shimada Electronics (Changzhou) Co., Ltd., Китай
Скачать
95585-25: Описание типа Скачать 232.7 КБ
95585-25: Методика поверки Скачать 1.1 MБ
Нет данных о поставщике
Поверка
Измерители-регуляторы температуры SMA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Измерители-регуляторы температуры SMA (далее по тексту - регуляторы или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термопреобразователей сопротивления).

Информация по Госреестру

Основные данные
Номер по Госреестру 95585-25
Наименование Измерители-регуляторы температуры
Модель SMA
Срок свидетельства (Или заводской номер) 27.05.2030
Производитель / Заявитель

Shimada Electronics (Changzhou) Co., Ltd., Китай

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Актуальность информации 15.06.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Измерители-регуляторы температуры SMA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95585-25: Описание типа Скачать 232.7 КБ
95585-25: Методика поверки Скачать 1.1 MБ

Описание типа

Назначение

Измерители-регуляторы температуры SMA (далее по тексту - регуляторы или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термопреобразователей сопротивления).

Описание

Принцип действия регуляторов основан на измерении и преобразовании электрических сигналов термопреобразователей сопротивления в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.

К данному типу средств измерений относятся регуляторы, выпускающиеся в модификации SMA11-8YN-A-N100000.

Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов от термопреобразователей сопротивления, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены дисплей со светодиодной индикацией и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и позволяют записать в постоянное запоминающее устройство (ПЗУ) регуляторов различные программы управления технологическими процессами.

Заводской номер регуляторов в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв английского алфавита, наносится на боковую сторону корпуса при помощи наклейки.

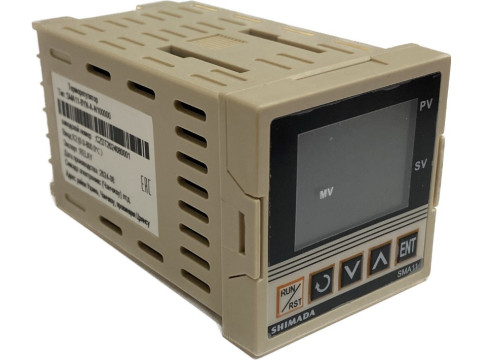

Фотографии общего вида регуляторов, а также место нанесения заводского номера приведены на рисунках 1-2.

Пломбирование приборов не предусмотрено.

Конструкция регуляторов не предусматривает нанесение знака поверки на его корпус.

место

нанесения

заводского

номера

Рисунок 1 - Общий вид регуляторов

Программное обеспечение

Программное обеспечение (ПО) регуляторов состоит из встроенного, метрологически значимого ПО.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в постоянное запоминающее устройство, расположенное внутри корпуса регуляторов на электронной плате.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регуляторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры

(от термопреобразователя сопротивления с НСХ типа «Pt100» по ГОСТ 6651-2009), °С

от -200 до +600

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от +15 °С до +25 °С включ., °С

±3

Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне температур окружающей среды от -10 °С до +15 °С не включ. и св. +25 °С до +50 °С, °С

±6

Таблица 2 - Основные технические характеристики регуляторов

Наименование характеристики

Значение

Значение единицы младшего разряда диапазона измерений температуры, °С

1

Количество каналов измерений, шт.

1

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц

от 216 до 264

50

Габаритные размеры (длинахвысотахширина), мм, не более

48x48x88

Масса, г, не более

200

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от -10 до +50 90

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель-регулятор температуры

SMA

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Комплект монтажных частей (если предусмотрено)

-

1 комп.

Сведения о методах измерений

приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Стандарт предприятия на измерители-регуляторы температуры SMA, разработанный Shimada Electronics (Changzhou) Co., Ltd.
