Граммометры часового типа Г
| Номер в ГРСИ РФ: | 95703-25 |
|---|---|
| Категория: | Граммометры |
| Производитель / заявитель: | ОАО "Старорусприбор", г.Старая Русса |
Граммометры часового типа Г (далее — средство измерений) предназначены для измерений силы нажатия или отрыва пружин, контактов в различных механизмах, установках и приборах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95703-25 | ||||||||||||
| Наименование | Граммометры часового типа | ||||||||||||
| Модель | Г | ||||||||||||
| Модификации |
Г-0,6 Г-1,5 Г-3,0 |
||||||||||||
| Приказы |
№1228 от
19.06.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8db393b2-850d-f50d-84d4-f5c361b922f2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ОАО «Завод «Старорусприбор», РОССИЯ, 175200, Новгородская обл., г. Старая Русса, ул. Минеральная, д. 24
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1060-444-2024 Государственная система обеспечения единства измерений. Граммометры часового типа Г. Методика поверки
(с 19.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95703-25: Описание типа
2025-95703-25.pdf
Файл устарел
|
Скачать | 287.5 КБ | |
|
95703-25: Методика поверки
2025-mp95703-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95703-25: Описание типа
2025-95703-25-1.pdf
Файл устарел
|
Скачать | 287.5 КБ | |
|
95703-25: Методика поверки
2025-mp95703-25-1.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
95703-25: Описание типа
2025-95703-25-2.pdf
|
Скачать | 287.5 КБ | |
|
95703-25: Методика поверки
РТ-МП-1060-444-2024
2025-mp95703-25-2.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Граммометры часового типа Г (далее — средство измерений) предназначены для измерений силы нажатия или отрыва пружин, контактов в различных механизмах, установках и приборах.
Описание
К настоящему типу средства измерений относятся граммометры следующих модификаций: Г-0,6 заводской номер 10; Г-1,5 заводской номер 383; Г-3,0 заводской номер 20.
Средство измерений представляет собой механизм, состоящий из вращающегося зубчатого сектора, который связан с трибкой. На одном конце трибки зафиксирован указатель-стрелка, а на противоположном - пружина, которая применяется для того, чтобы выбирать боковой зазор в зубчатом зацеплении сектора. В качестве основного элемента, обеспечивающего возможность определить величину усилия, используется пружина.
Принцип действия средства измерений основан на преобразовании измеряемого усилия, действующего на щуп, в упругую деформацию плоской пружины, жесткость которой выбирается в зависимости от модификации граммометра (т.е. от верхнего предела измерений).
Результаты измерений определяются по шкале.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на циферблат перманентным нестираемым маркером в виде цифрового обозначения, состоящего из арабских цифр.
Ограничение доступа к узлам настройки (регулировки) осуществляется путем нанесения мастичной пломбы с изображением знака поверки на один винт крепления задней крышки корпуса.

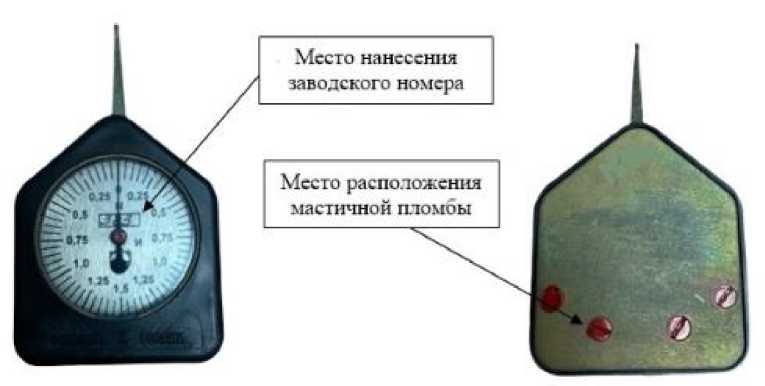

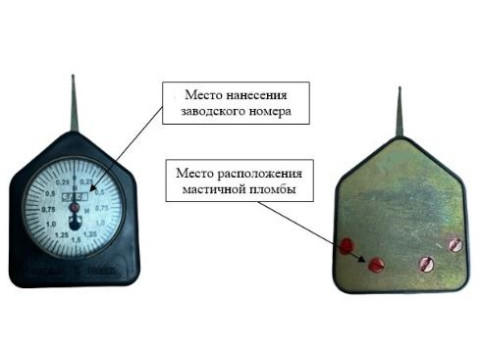

Общий вид средства измерений с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа, представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера и места пломбировки от несанкционированного доступа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н - модификация Г-0,6 - модификация Г-1,5 - модификация Г-3,0 |
от 0,1 до 0,6 от 0,25 до 1,5 от 0,5 до 3,0 |
|
Цена деления шкалы, Н - модификация Г-0,6 - модификации Г-1,5 и Г-3,0 |
0,01 0,05 |
|
Пределы допускаемой приведенной погрешности измерений силы, % от верхнего предела измерений |
±4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
60 |
|
- ширина |
50 |
|
- высота |
22 |
|
Масса, г, не более |
100 |
|
Длина щупа, мм, не более |
27,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист паспорта Са4.046.000 ПС типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений______________________________________
|
Наименование |
Обозначение |
Количество |
|
Граммометр |
Г |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
Са4.046.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделах 4 «Устройство и порядок работы» и 6 «Указание по калибровке» паспорта Са4.046.000 ПС.
Нормативные документы
Локальная поверочная схема.
