Система измерений количества и показателей качества нефти № 777
| Номер в ГРСИ РФ: | 95722-25 |
|---|---|
| Производитель / заявитель: | ООО "Транснефть - Восток", г.Братск |
Система измерений количества и показателей качества нефти № 777 (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95722-25 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 777 | ||||||
| Приказы |
№1231 от
20.06.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7e2bb849-fab1-5597-3f26-66acce90b935 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Транснефть-Восток», РОССИЯ, 665734, Иркутская обл., г. Братск, ж.р. Энергетик, ул. Олимпийская, д. 14
Поверка
| Методика поверки / информация о поверке |
МП-0050-ТАМ-2024 Государственная система обеспечения единства измерений. Система измерений количества и показателей качества нефти № 777. Методика поверки
(с 20.06.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95722-25: Описание типа
2025-95722-25.pdf
Файл устарел
|
Скачать | 736.3 КБ | |
|
95722-25: Методика поверки
2025-mp95722-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95722-25: Описание типа
2025-95722-25-1.pdf
Файл устарел
|
Скачать | 736.3 КБ | |
|
95722-25: Методика поверки
2025-mp95722-25-1.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95722-25: Описание типа
2025-95722-25-2.pdf
Файл устарел
|
Скачать | 736.3 КБ | |
|
95722-25: Методика поверки
2025-mp95722-25-2.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95722-25: Описание типа
2025-95722-25-3.pdf
|
Скачать | 736.3 КБ | |
|
95722-25: Методика поверки
МП-0050-ТАМ-2024
2025-mp95722-25-3.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 777 (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;
- плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.
СИКН имеет заводской № 777 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

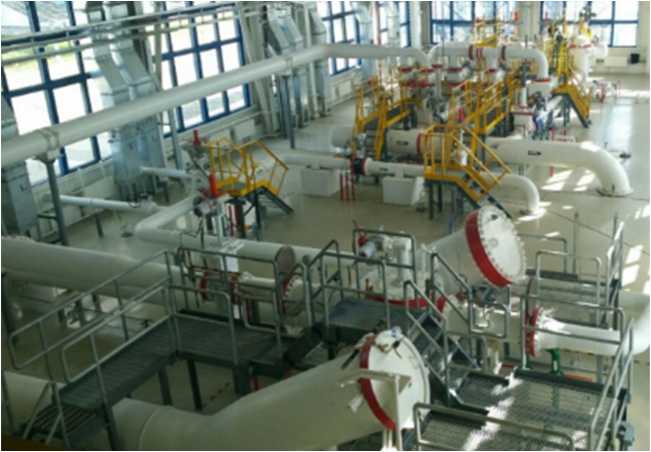

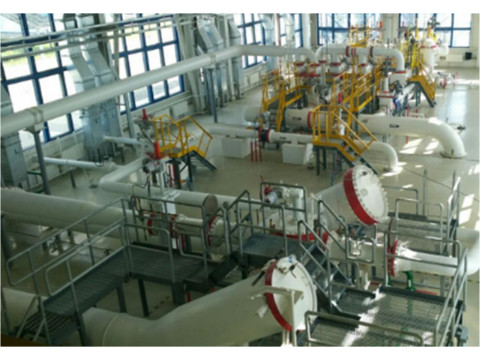

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
СИКН состоит из:
- блока измерительных линий, включающий в себя три рабочие и одну контрольно-резервную измерительные линии;
- блока измерений показателей качества нефти;
- системы сбора, обработки информации и управления;
- трубопоршневой поверочной установки (далее - ТПУ);
- системы дренажа нефти.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование измерительного компонента |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи расхода турбинные HTM (далее - ТПР) |
56812-14, 79393-20 |
|
Преобразователи расхода жидкости турбинные MVTM Dy от 2” до 16” |
16128-10 |
|
Преобразователи расхода жидкости турбинные MVTM (Ду от 2 до 16 дюймов) |
16128-06 |
|
Преобразователи давления измерительные АИР-20 |
63044-16 |
|
Преобразователи давления измерительные 3051 |
14061-10 |
|
Преобразователи давления Метран 150TG |
32854-13 |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
Датчики температуры 644 |
39539-08 |
|
Преобразователи плотности и расхода CDM (далее - ПП) |
63515-16 |
|
Преобразователи плотности жидкости измерительные (мод. 7835) |
15644-06 |
|
Преобразователи плотности жидкости ТН-Плотномер-25-6,3 |
77871-20 |
|
Преобразователи плотности и вязкости FVM |
62129-15 |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Преобразователи плотности и вязкости поточные ППВ |
75029-19 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05, 14557-10, 14557-15 |
|
Влагомеры нефти микроволновые МВН-1 |
63973-16 |
|
Установки поверочные трубопоршневые двунаправленные |
20054-06 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
В состав СИКН входят показывающие СИ давления и температуры утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.
СИКН обеспечивает выполнение следующих функций:
- автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной
доли воды в нефти;
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик ТПР по стационарной ТПУ;
- контроль метрологических характеристик рабочих ТПР по ТПР контрольно -резервной измерительной линии;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защита информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.

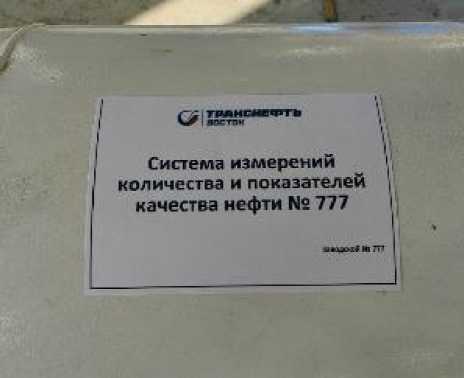

Рисунок 2 - Информационная табличка СИКН
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter.app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP 78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационное наименование ПО |
KMH PP AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH MPR MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Идентификационные данные (признаки) |
Значение |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, м3/ч |
от 600* до 5000* |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указан минимальный и максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за границы минимального и максимального диапазона измерений. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон избыточного давления в СИКН, МПа - рабочее - минимальное - максимальное |
от 1,5 до 2,05 0,2 4,0 |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Температура перекачиваемой среды, C |
от -5* до +40 |
|
Режим работы системы |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
380±38, трехфазное 220±22, однофазное 50±1 |
|
Вязкость кинематическая в рабочем диапазоне температур, мм2/с (сСт) |
от 5,0 до 35,0 |
|
Плотность нефти в рабочем диапазоне температур, кг/м3 |
от 815 до 885 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Условия эксплуатации: - температура наружного воздуха, °C |
от -48 до +45 |
|
* влагомер применяется только при значении температуры нес |
)ти в БИК не менее +5 °C |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефти № 777 |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 777, свидетельство о регистрации № 779-RA.RU.312546-2024.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Смотрите также
