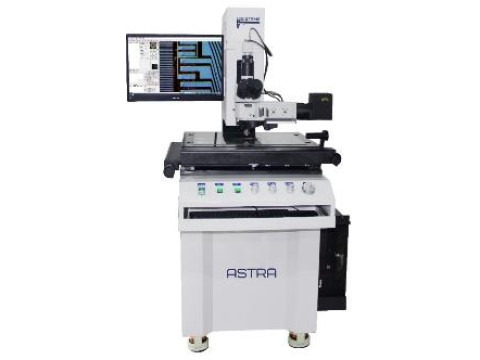

Микроскопы видеоизмерительные IIS

Микроскопы видеоизмерительные IIS (Фото 2)

Микроскопы видеоизмерительные IIS (Фото 3)

Микроскопы видеоизмерительные IIS (Фото 4)

Номер в ГРСИ РФ:	95815-25
Категория:	Микроскопы
Производитель / заявитель:	GUIZHOU SUNPOC TECH INDUS-TRY CO., LTD, КИТАЙ

Скачать

	95815-25: Описание типа 2025-95815-25-1.pdf	Скачать	886.4 КБ
	95815-25: Методика поверки МП-КВЗ-006-2024 2025-mp95815-25-1.pdf	Скачать	3 MБ

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Поверка

Микроскопы видеоизмерительные IIS поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Микроскопы видеоизмерительные IIS (далее по тексту - микроскопы) предназначены для бесконтактных и контактных измерений линейных размеров деталей, а также взаимного расположения элементов различных деталей в прямоугольных координатах в режиме ручного (с использованием пульта управления) или автоматического управления.

Информация по Госреестру

Основные данные

Номер по Госреестру

95815-25

Действует

по 03.07.2030

Наименование

Микроскопы видеоизмерительные

Модель

IIS

Модификации

IIS-Astra VTM-180
IIS-Astra VTM-400
IIS-Astra A-3020-200-P
IIS-Astra M-3020-200-P
IIS-Astra PAM-5060-200-P
IIS-Astra AGM-2020-150-Ld

Приказы

№1342 от 03.07.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

610b7d30-2253-7907-7c6d-251e04805cf0

Испытания

Дата	Модель	Заводской номер
24.01.2025	IIS-Astra VTM-180	000924
24.01.2025	IIS-Astra VTM-400	001024
24.01.2025	IIS-Astra A-3020-200-P	000424
24.01.2025	IIS-Astra M-3020-200-P	000524
24.01.2025	IIS-Astra M-3020-200-P	000624
24.01.2025	IIS-Astra PAM-5060-200-P	000724
24.01.2025	IIS-Astra AGM-2020-150-Ld	000824

Производитель / Заявитель

GUIZHOU SUNPOC TECH INDUS-TRY CO., LTD, КИТАЙ, NO. U3-303, B5, Bishuyuntian, Century Garden, Yunyan District, Guiyang City, Guizhou, 550004

Поверка

Методика поверки / информация о поверке	МП-КВЗ-006-2024 Государственная система обеспечения единства измерений. Микроскопы видеоизмерительные IIS. Методика поверки (с 03.07.2025)
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	11 Показать результаты
Найдено поверителей	1 Показать поверителей
Успешных поверок (СИ пригодно)	11 (100%)
Неуспешных поверок (СИ непригодно)	0 (0 %)
Актуальность информации	21.12.2025

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Микроскопы видеоизмерительные IIS поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

95815-25: Описание типа 2025-95815-25.pdf Файл устарел	Скачать	886.4 КБ
95815-25: Методика поверки 2025-mp95815-25.pdf Файл устарел	Скачать	3 MБ
95815-25: Описание типа 2025-95815-25-1.pdf	Скачать	886.4 КБ
95815-25: Методика поверки МП-КВЗ-006-2024 2025-mp95815-25-1.pdf	Скачать	3 MБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Микроскопы конструктивно состоят из гранитного основания, предметного стола, вертикальной или горизонтальной колонны с оптоэлектронным измерительным блоком, включающим оптическую головку, датчик и осветитель, и персонального компьютера.

Принцип действия микроскопов основан на считывании измерительных данных прибором с зарядовой связью (ПЗС-матрицей), проходящих через различные типы объективов, в случае использования дополнительных столов расширения, также считываются данные с электронных измерительных шкал осей X, Y, Z (с предметного стола или портала и с измерительной шкалы оси Z). Считывание данных по оси Z может быть реализовано контактным методом или бесконтактным, также с использованием лазерного датчика. При измерениях по оси Z может быть предусмотрена функция автофокусировки. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном или автоматическом режимах.

Микроскопы выпускаются в тринадцати сериях отличающихся внешним видом режимом управления и метрологическими характеристиками указанными в таблицах 2 - 10, каждая серия имеет несколько модификаций:

- серия Astra M модификации: 1010, 1510, 2010, 3020, 4030, 5040 - с ручным управлением и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra MC модификации: 3020, 4030, 5040 - с ручным управлением;

- серия Astra ME модификации: 3030, 4030 - с числовым программным управлением (ЧПУ) управлением и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra AC модификации: 3020, 4030 - с ЧПУ и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra AG модификации: 3020, 4030 - с ЧПУ и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra AGM модификации: 2020, 3030 - с ЧПУ управлением и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra W модификации: 128, 3020 - с горизонтальным расположением осей, c ручным управлением;

- серия Astra A модификации: 3020, 4030, 5040 - с ЧПУ и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra SHA модификации: 3030, 4040, 5050 - с ЧПУ управлением, портальной структурой и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra HA модификации: 300, 400, 500 - с ЧПУ управлением, портальной структурой и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra PAM модификации: 4050, 5060, 6080, 80100, 100120, 120150, 150200, 200250 - с ЧПУ управлением, портальной структурой и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra SM модификации: 5040, 6050, 8060 - с ручным управлением, портальной структурой и различными размерностями подвижного рабочего стола (размерность соответствуем модификации);

- серия Astra VTM модификации: 40, 60, 90, 120, 180, 200, 300, 400 - с ЧПУ управлением, модификации 200, 300, 400 с различными размерностями подвижного рабочего стола (размерность соответствуем модификации).

Обозначение кода структуры микроскопов указано на рисунке 1.

IIS	_	Astra M	_	2010	_	200	_	P	_	Ld

Общее обозначени е типа средства измерений		Серия		Модификация		Высота колонн ы по оси Z		Наличие контактног о датчика		Наличие лазерного датчика

Рисунок 1 - Обозначение кода структуры модификаций

Пломбирование микроскопов не предусмотрено.

Нанесение знака поверки на средство измерений предусмотрено, способом наклеивания или оттиска поверительного клейма.

Заводской номер микроскопов методом печати в числовом формате указывается на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола.

Общий вид микроскопов представлен на рисунках 2 - 10.

Общий вид маркировочной наклейки представлен на рисунке 11.

Место расположения заводского номера, знака утверждения типа располагается на маркировочной наклейке, общий вид места нанесения представлен на рисунке 12.

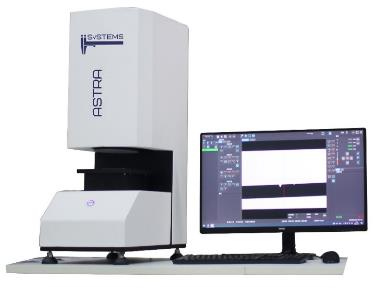

IIS-Astra M

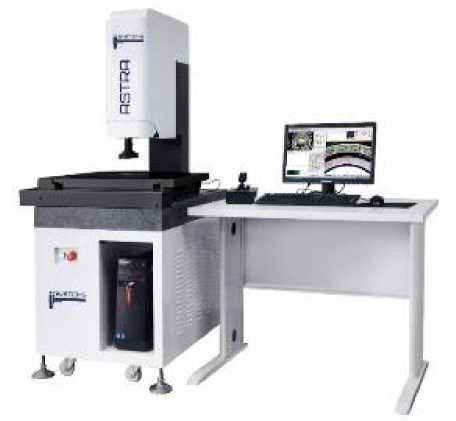

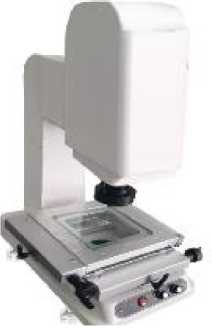

Рисунок 2 - Общий вид микроскопов серии Astra M

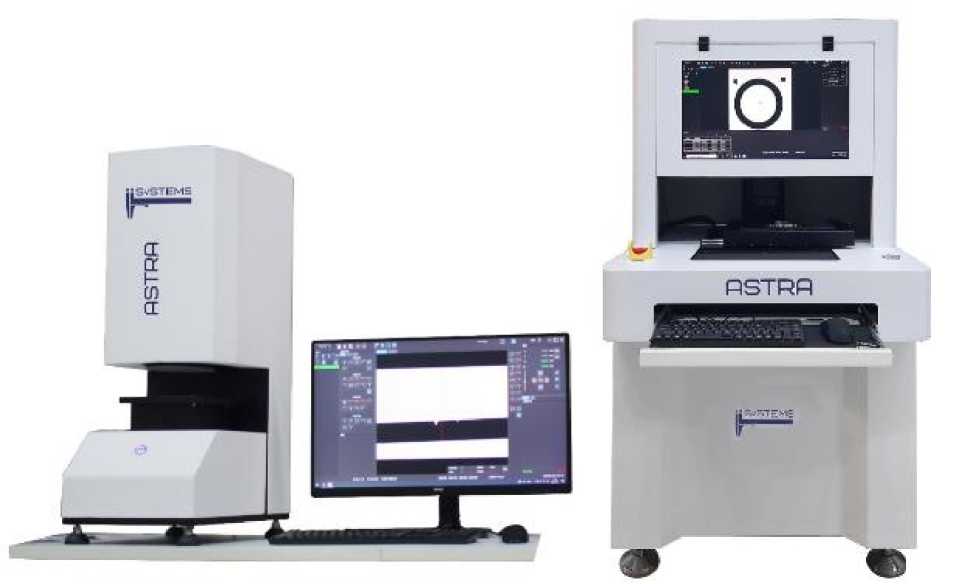

IIS-Astra MC IIS-Astra ME

IIS-Astra AG, IIS-Astra AC

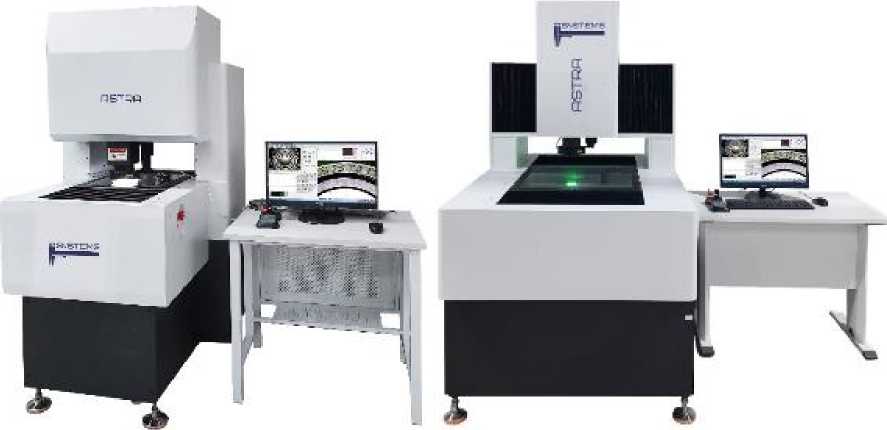

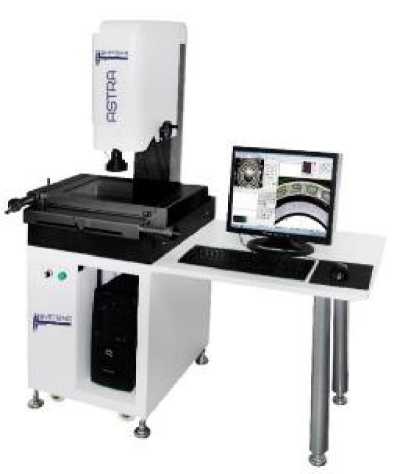

Рисунок 4 - Общий вид микроскопов серии Astra AC и серии Astra AG

IIS-Astra AGM

IIS-Astra W-128

IIS-Astra W-3020

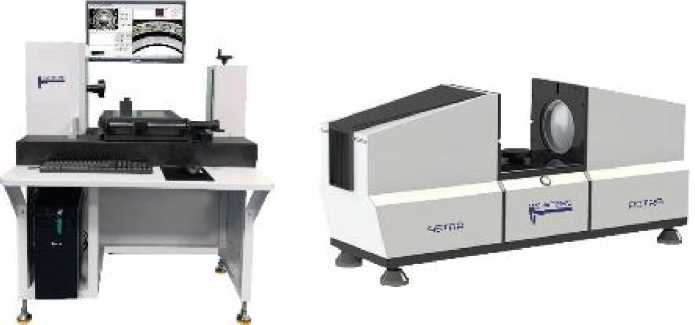

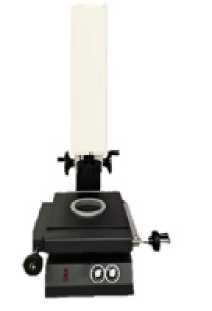

Рисунок 5 - Общий вид микроскопов серии Astra AGM и серии Astra W

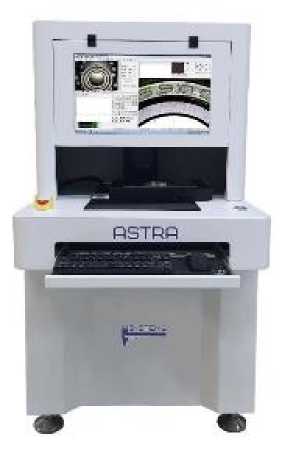

IIS-Astra A

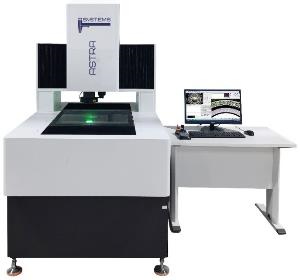

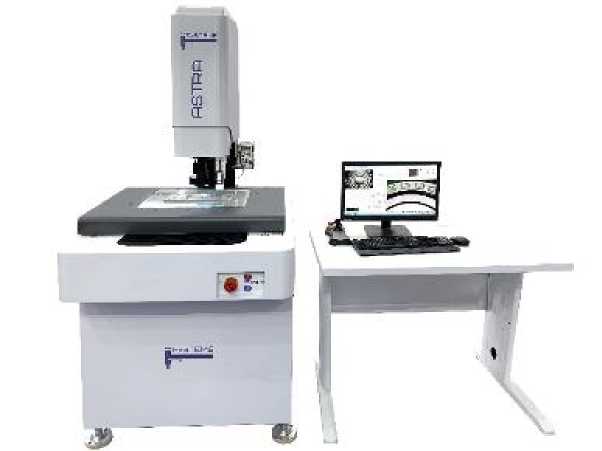

Рисунок 6 - Общий вид микроскопов серии Astra A

IIS-Astra SHA IIS-Astra HA

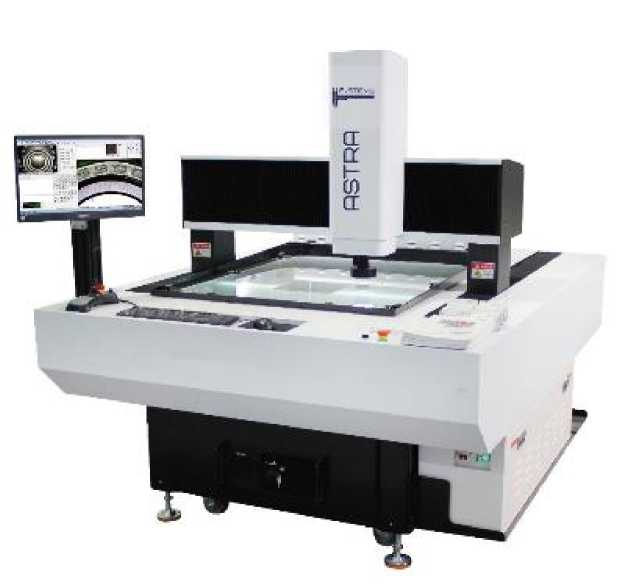

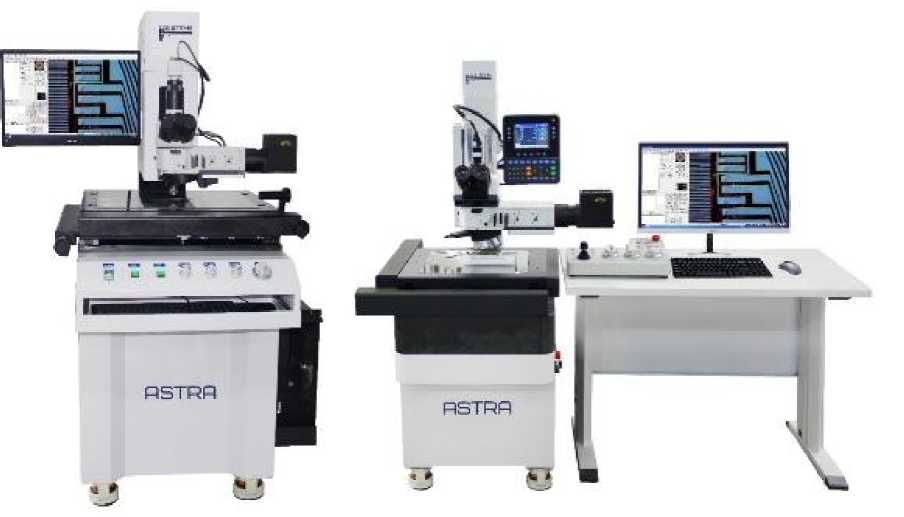

Рисунок 7 - Общий вид микроскопов серии Astra SHA и серии Astra HA

IIS-Astra PAM

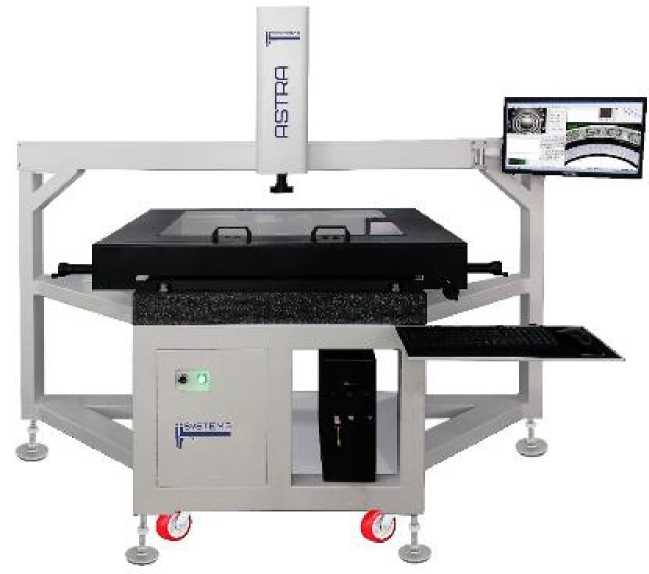

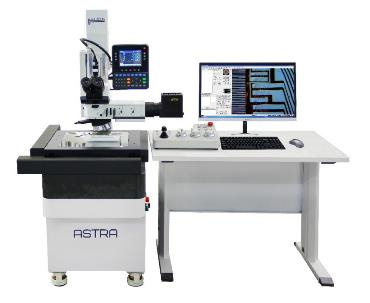

Рисунок 8 - Общий вид микроскопов серии Astra PAM

IIS-Astra SM

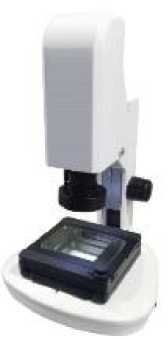

IIS-Astra VTM-40

IIS-Astra VTM-60

IIS-Astra VTM-90

IIS-Astra VTM-120

IIS-Astra VTM-180

IIS-Astra VTM-200

IIS-Astra VTM-300

IIS-Astra VTM-400

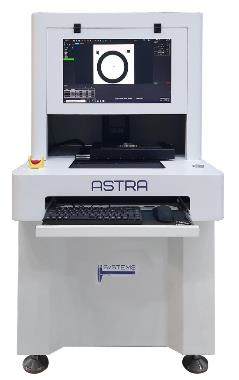

Рисунок 10 - Общий вид микроскопов серии Astra VTM

Мвкроскоп вндеоя шернтельный П5

Заводской номер Лё 000124

Модификация	IIS ASTRA А 3020-200 Р
Дата выпуска	«.2024
Вес	390 кг
Энерго потребленне	220111 В; 50,012,5 Гц
Габаритные размеры (ДхШхВ)	697X787X1660 ММ

Место расположения маркировочной наклейки с знаком утверждения типа средства измерения и заводским номером

Место нанесение знака поверки

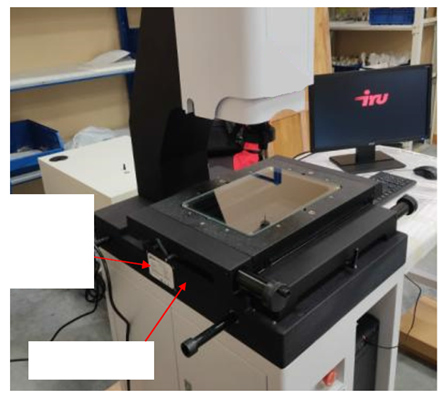

Рисунок 12 - Место расположения заводского номера и знака утверждения типа

Программное обеспечение

Микроскопы работают под управлением метрологически значимого программного обеспечения (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов микроскопа, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

Для защиты ПО от несанкционированного доступа используют USB-ключ.

Метрологически значимая часть не выделена, все ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TTE-INSPEC	SBK-INSPEC	RationalVue
		SBK-E SBK-ECNC
Номер версии (идентификационный номер ПО), не ниже	2.0	5.5.0.2	2.8
Цифровой идентификатор ПО	отсутствует

Технические характеристики

Таблица 2 - Метрологические и технические характеристики микроскопов IIS серии Astra М

Наименование характеристики	Значение
1	2
Модификация	1010	1510	2010	3020	4030	5040
Диапазон измерений по оси X, мм	от 0 до 753)	от 0 до 150	от 0 до 200	от 0 до 300	от 0 до 400	от 0 до 500
Диапазон измерений по оси X, мм	от 0 до 1003)	от 0 до 150	от 0 до 200	от 0 до 300	от 0 до 400	от 0 до 500
Диапазон измерений по оси Y, мм	от 0 до 753)	от 0 до 100	от 0 до 100	от 0 до 200	от 0 до 300	от 0 до 400
Диапазон измерений по оси Y, мм	от 0 до 1003)	от 0 до 100	от 0 до 100	от 0 до 200	от 0 до 300	от 0 до 400
Диапазон измерений по оси Z, мм1-*	от 0 до 753)	от 0 до 1503)	от 0 до 753)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)
	от 0 до 1003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)
	от 0 до 1503)	от 0 до 2503)	от 0 до 3503)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 2003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм2)	—	±(2,5+17200)	±(2,5+17200)	±(2,5+17200)	±(2,5+17200)	±(2,5+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)
Масса, кг, не более	210	210	210	230	310	500
Масса детали, кг, не более	30	30	30	30	30	30

Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более:

- длина

- ширина

- высота

430

550

800

430

550

800

570

695

1520

697

787 1660

794

963

1660

900

1100

1660

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха, %

от +18 до +22

от 30 до 80

Напряжение питания переменного тока, В

220+11

Частота переменного тока, Гц

50,0+2,5

Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси.

При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм);

2) При оптическом увеличении 4,5 крат и более;

3) Определяется опциями при заказе.

Таблица 3 - Метрологические и технические характеристики микроскопов IIS серии Astra АС и серии Astra AG

Наименование характеристики	Значение
1	2
Серия	Astra АС		Astra AG
Модификация	3020	4030	3020	4030
Диапазон измерений по оси X, мм	от 0 до 300	от 0 до 400	от 0 до 300	от 0 до 400
Диапазон измерений по оси Y, мм	от 0 до 200	от 0 до 300	от 0 до 200	от 0 до 300

1	2
Диапазон измерений по оси Z, мм	от 0 до 2003-*	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)
	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)
	от 0 до ЗОО3)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм2)	±(2,5+17200)	±(2,5+17200)	±(1,8+17200)	±(1,8+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм1-*	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании оптического датчика, мкм2)	±(4,0+17200)	±(4,0+17200)	±(2,0+17200)	±(2,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании лазерного датчика Ld, мкм±	±2,5	±2,5	±2,5	±2,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(3,5+ L/200)	±(3,5+ L/200)	±(2,8+17200)	±(2,8+17200)
Масса, кг, не более	390	490	390	490
Масса детали, кг, не более	30	30	30	30

Окончание таблицы 3

Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более:

- длина

- ширина

- высота

820

1104

1745

975

1313

1750

820

1104

1745

975

1313

1750

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность окружающего воздуха, %

от +18 до +22

от 30 до 80

Напряжение питания переменного тока, В

220+11

Частота переменного тока, Гц

50,0+2,5

Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси.

При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм);

2) При оптическом увеличении 4,5 крат и более;

3) Определяется опциями при заказе;

4) При наличии лазерного датчика Ld (класс 2М, безопасен для глаз).

аблица 4 - Метрологические и технические характеристики микроскопов IIS серии Astra AGM и серии Astra W

Наименование характеристики	Значение
1	2
Серия	Astra AGM		Astra W
Модификация	2020	3030	128	3020
Диапазон измерений по оси X, мм	от 0 до 200	от 0 до 300	от 0 до 120	от 0 до 300
Диапазон измерений по оси Y, мм	от 0 до 200	от 0 до 300	от 0 до 80	от 0 до 200
Диапазон измерений по оси Z, мм	от 0 до 1503)	от 0 до 1503)	от 0 до 100	от 0 до 200
	от 0 до 2503)	от 0 до 2503)
	от 0 до 3003)	от 0 до 3003)
	от 0 до 3503)	от 0 до 3503)

1	2
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм2)	±(l,5+L/200)	±(l,5+L/200)	±(2,8+L/200)	±(2,8+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании оптического датчика, мкм2)	±(2,0+L/200)	±(2,0+L/200)	—	—
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм1^	±(3,0+L/200)	±(3,0+L/200)	—	—
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании лазерного датчика Ld, мкм±	±2,5	±2,5	—	—
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(2,0+L/200)	±(2,5+L/200)	—	—
Масса, кг, не более	300	350	230	150
Масса детали, кг, не более	30	30	20	20
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	1150 800 1400	1150 900 1400	794 963 1660	794 963 1660
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11
Частота переменного тока, Гц	50,0+2,5
Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси. При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм); 2-* При оптическом увеличении 4,5 крат и более; ± Определяется опциями при заказе; 4) При наличии лазерного датчика Ld (класс 2М, безопасен для глаз).

Таблица 5 - Метрологические и технические характеристики микроскопов IIS серии Astra А

Наименование характеристики	Значение
1	2
Модификация	3020	4030	5040
Диапазон измерений по оси X, мм	от 0 до 300	от 0 до 400	от 0 до 500
Диапазон измерений по оси Y, мм	от 0 до 200	от 0 до 300	от 0 до 400
Диапазон измерений по оси Z, мм1)	от 0 до 2002)	от 0 до 2002)	от 0 до 2002)
	от 0 до 2502)	от 0 до 2502)	от 0 до 2502)
	от 0 до 3002)	от 0 до 3002)	от 0 до 3002)
	от 0 до 3502)	от 0 до 3502)	от 0 до 3502)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм2)	±(2,5+17200)	±(2,5+17200)	±(2,5+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)

1	2
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)
Масса, кг, не более	390	490	537
Масса детали, кг, не более	30	30	30
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	697 787 1660	794 963 1660	900 1100 1700
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11
Частота переменного тока, Гц	50,0+2,5
Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси. При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм); 2) Определяется опциями при заказе.

Таблица 6 - Метрологические и технические характеристики микроскопов IIS серии Astra SHA и серии Astra НА

Наименование характеристики	Значение
1	2
Серия	Astra SHA			Astra НА
Модификация	3030	4040	5050	300	400	500
Диапазон измерений по оси X, мм	от 0 до 300	от 0 до 400	от 0 до 500	от 0 до 300	от 0 до 400	от 0 до 500
Диапазон измерений по оси Y, мм	от 0 до 300	от 0 до 400	от 0 до 500	от 0 до 300	от 0 до 400	от 0 до 500
Диапазон измерений по оси Z, мм	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм 2)	±(1,8+17200)	±(1,8+17200)	±(2,0+17200)	±(1,5+17200)	±(1,7+17200)	±(1,9+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании оптического датчика, мкм2)	±(4,5+17200)	±(4,5+17200)	±(4,5+17200)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм1)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании лазерного датчика Ld, мкм4)	±2,5	±2,5	±2,5	±2,5	±2,5	±2,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(2,5+17200)	±(2,8+17200)	±(2,8+17200)	±(2,5+17200)	±(2,7+17200)	±(2,9+17200)

1	2
Масса, кг, не более	800	900	1000	550	650	750
Масса детали, кг, не более	30	30	30	30	30	30
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	900 1050 1750	1000 1250 1750	1000 1300 1750	900 1050 1750	1000 1250 1750	1000 1300 1750
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11
Частота переменного тока, Гц	50,0+2,5
Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси. При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм); 2) При оптическом увеличении 4,5 крат и более; 3) Определяется опциями при заказе; 4) При наличии лазерного датчика Ld (класс 2М, безопасен для глаз).

Таблица 7 - Метрологические и технические характеристики микроскопов IIS серии Astra РАМ

Наименование характеристики	Значение
1	2
Модификация	4050	5060	6080	80100	100120	120150	150200	200250
Диапазон измерений по оси X, мм	от 0 до 400	от 0 до 500	от 0 до 600	от 0 до 800	от 0 до 1000	от 0 до 1200	от 0 до 1500	от 0 до 2000
Диапазон измерений по оси Y, мм	от 0 до 500	от 0 до 600	от 0 до 800	от 0 до 1000	от 0 до 1200	от 0 до 1500	от 0 до 2000	от 0 до 2500
Диапазон измерений по оси Z, мм	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)
	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)
	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм	±(2,0+17200)	±(2,0+17200)	±(2,0+17200)	±(2,5+17200)	±(2,5+17200)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)

1	2
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании оптического датчика, мкм2)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)	±(3,5+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р1^, мкм	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании лазерного датчика Ld, мкм±	±2,5	±2,5	±2,5	±2,5	±2,5	±2,5	±2,5	±2,5

1	2
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)	±(3,8+17200)	±(3,8+17200)	±(3,9+17200)	±(4,2+17200)	±(4,5+17200)
Масса, кг, не более	1150	1224	1412	1600	2000	2200	2500	2600
Масса детали, кг, не более	30	30	30	30	30	30	30	30
Г абаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	1431 1268 1810	1530 1336 1810	1730 1436 1810	2200 1765 1825	2400 1965 1825	2260 2750 1850	2560 3150 1850	2560 3650 1850

1	2
У словия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11
Частота переменного тока, Гц	50,0+2,5
Примечание - L - измеряемая длина в миллиметрах, по соответствующей оси. При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм); 2) При оптическом увеличении 4,5 крат и более; 3) Определяется опциями при заказе; 4) При наличии лазерного датчика Ld (класс 2М, безопасен для глаз).

Таблица 8 - Метрологические и технические характеристики микроскопов IIS серии Astra SM

Наименование характеристики	Значение
1	2
Модификация	5040	6050	8060
Диапазон измерений по оси X, мм	от 0 до 500	от 0 до 600	от 0 до 800
Диапазон измерений по оси Y, мм	от 0 до 400	от 0 до 500	от 0 до 600
Диапазон измерений по оси Z1-*, мм	от 0 до 2003)	от 0 до 2003)	от 0 до 2003)
	от 0 до 2503)	от 0 до 2503)	от 0 до 2503)
	от 0 до 3003)	от 0 до 3003)	от 0 до 3003)
	от 0 до 3503)	от 0 до 3503)	от 0 до 3503)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм2)	±(2,8+17200)	±(2,8+17200)	±(2,8+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании контактного датчика Р, мкм1^	±(3,0+17200)	±(3,0+17200)	±(3,0+17200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм2)	±(3,8+17200)	±(3,9+17200)	±(3,9+17200)
Масса, кг, не более	500	590	710
Масса детали, кг, не более	30	30	30
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	900 1100 1600	1870 1000 1813	2270 1144 1813
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11

Частота переменного тока, Гц

50,0+2,5

При наличии контактного датчика Р (длиной от 20 до 24 мм, с диаметром наконечника от 1 до 1,2 мм);

2) При оптическом увеличении 4,5 крат и более;

± Определяется опциями при заказе.

аблица 9 - Метрологические и технические характеристики микроскопов IIS серии Astra VTM

Наименование характеристики	Значение
1	2
Модификация	40	60	90	120	180	200	300	400
Диапазон измерений по оси X без перемещения стола, мм	от 0 до 44	от 0 до 65	от 0 до 82	от 0 до 120	от 0 до 170	от 0 до 44	от 0 до 65	от 0 до 82
Диапазон измерений по оси Y без перемещения стола, мм	от 0 до 29	от 0 до 43	от 0 до 55	от 0 до 80	от 0 до 120	от 0 до 29	от 0 до 43	от 0 до 55
Диапазон измерений по оси X с перемещением стола, мм	-	-	-	-	-	от 0 до 200	от 0 до 300	от 0 до 400
Диапазон измерений по оси Y с перемещением стола, мм	-	-	-	-	-	от 0 до 200	от 0 до 300	от 0 до 400
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y с перемещением стола, мкм	-	-	-	-	-	±(3,5+17200)	±(3,5+17200)	±(4,5+17200)
Диапазон фокусировки по оси Z, мм	от 0 до 45	от 0 до 55	от 0 до 55	от 0 до 100	от 0 до 100	от 0 до 100	от 0 до 100	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, при использовании лазерного датчика Ld, мкм1-*	-	-	-	-	-	±2,5	±2,5	±2,5

Продолжение таблицы 9

1
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y без перемещения стола, мкм	±1,5	±2
Масса, кг, не более	50	50
Масса детали, кг, не более	0,5	0,5
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	306 426 760	306 426 760
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %
Напряжение питания переменного тока, В
Частота переменного тока, Гц

О При наличии лазерного датчика Ld.

2
±2,5	±3	±3,5	±2,5	±2,5	±2,8
80	120	200	400	400	500
0,5	0,5	0,5	10	10	10
350	450	600	940	940	1050
525	650	800	1150	1150	1250
1000	1450	1550	1550	1550	1550
	от +18 до +22
	от 30 до 80
220+11
50,0+2,5

аблица 10 - Метрологические и технические характеристики микроскопов IIS серии Astra МС и серии Astra ME

Наименование характеристики	Значение
1	2
Серия	Astra МС			Astra ME
Модификация	3020	4030	5040	3030	4030
Диапазон измерений по оси X, мм	от 0 до 300	от 0 до 400	от 0 до 500	от 0 до 300	от 0 до 400
Диапазон измерений по оси Y, мм	от 0 до 200	от 0 до 300	от 0 до 400	от 0 до 300	от 0 до 300
Диапазон измерений по оси Z1-*, мм	от 0 до 200	от 0 до 200	от 0 до 200	от 0 до 150	от 0 до 150
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм	±(2,0+L/200)	±(2,5+L/200)	±(2,5+L/200)	±(l,5+L/200)	±(l,5+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(3,5+L/200)	±(3,5+L/200)	±(3,5+L/200)	±(2,0+L/200)	±(2,0+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм	±(2,8+L/200)	±(3,8+L/200)	±(3,9+L/200)	±(2,8+L/200)	±(2,8+L/200)
Масса, кг, не более	230	350	600	230	350
Масса детали, кг, не более	30	30	30	20	20
Габаритные размеры (не включает тумбу или столик для монитора и аксессуаров), мм, не более: - длина - ширина - высота	900 700 980	1000 800 980	1100 1200 1600	610 850 1600	1000 800 1600
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %	от +18 до +22 от 30 до 80
Напряжение питания переменного тока, В	220+11
Частота переменного тока, Гц	50,0+2,5
Автоматическая фокусировка оси Z (опционально к серии Astra МС).

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, а также на маркировочную наклейку.

Комплектность

Таблица 11 - Комплектность средства измерений

Наименование	Обозначение	Количество
Микроскоп видеоизмерительный	IIS-Astra M, IIS-Astra AC, IIS-Astra AG, IIS-Astra AGM, IIS-Astra W, IIS-Astra A, IIS-Astra SHA, IIS-Astra HA, IIS-Astra PAM, IIS-Astra SM, IIS-Astra VTM, IIS-Astra MC, IIS-Astra ME.	1 шт.
Программное обеспечение + USB ключ	_	1 шт.
Измерительная головка*	МСР	по заказу
Измерительная головка*	РН6	по заказу
Измерительная головка*	CF20	по заказу
Лазерный указатель*	_	1 шт.
Лазерный измерительный датчик*	_	1 шт.
Объективы*	_	1 комплект
Калибровочный шаблон (эталон)	_	1 шт.
Персональный компьютер с монитором	_	1 шт.
Руководство по эксплуатации	МВИ.401162.002-2024 РЭ	1 экз.
Руководство пользователя	RationalVue	по заказу
Руководство пользователя	SBK-INSPEC	по заказу
Руководство пользователя	TTE-INSPEC	по заказу
Паспорт	МВИ.401162.002-2024 ПС	1 экз.
Методика поверки	_	1 экз.
* - Поставляется по дополнительному заказу

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации МВИ.401162.002-2024 РЭ.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Стандарт предприятия «Микроскопы видеоизмерительные IIS».

Другие Микроскопы

Микроскоп просвечивающий электронный измерительный JEM-2100 Plus

95798-25

JEM-2100 Plus Микроскоп просвечивающий электронный измерительный

JEOL Ltd., ЯПОНИЯ, 1-2 Musashino 3-chome, Akishima, Tokyo, 196-8558

Микроскоп просвечивающий электронный измерительный JEM-2100 Plus (далее -микроскоп) предназначен для измерений линейных размеров элементов микро- и наноструктур тонкопленочных образцов, микро- и наночастиц на пленке-подложке, определения параметров к...

Подробнее

96192-25

ВИМ-II Микроскопы видеоизмерительные

ООО "Фодис", РОССИЯ, No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province

Микроскопы видеоизмерительные ВИМ-II (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Подробнее

Микроскопы видеоизмерительные консольные UNIMETRO ULTRA

96261-25

UNIMETRO ULTRA Микроскопы видеоизмерительные консольные

Dongguan UNIMEТRO Precision Machinery Со., Ltd, КИТАЙ, No.4 Gangtou Hengcheng Road, Xin'an community, Chang'an Town, Dongguan City

Микроскопы видеоизмерительные консольные UNIMETRO ULTRA (далее - приборы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Подробнее

Микроскоп конфокальный лазерный измерительный LEXT OLS4100-SAF

96307-25

LEXT OLS4100-SAF Микроскоп конфокальный лазерный измерительный

OLYMPUS Corporation, ЯПОНИЯ, Shinjuku Monolith, 2-3-1, Nishi-Shinjuku, Shinjuku-ku, Tokyo 163-0914

Микроскоп конфокальный лазерный измерительный LEXT OLS4100-SAF (далее -микроскоп) предназначен для измерений линейных размеров элементов рельефа по осям Х, Y и Z и параметра шероховатости поверхности твердотельных объектов.

Подробнее

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650

96294-25

Helios NanoLab 650 Микроскоп электронно-ионный растровый измерительный

FEI Company, СОЕДИНЕННЫЕ ШТАТЫ, 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 (далее -микроскоп) предназначен для измерений линейных размеров элементов топологии микро- и нанорельефа поверхности твердотельных материалов и структур, проведения локальной стру...

Подробнее

Все Микроскопы
