Системы оптические координатно-измерительные контактные AM.TECH TrackProbe Sharp S
| Номер в ГРСИ РФ: | 95822-25 |
|---|---|
| Производитель / заявитель: | ООО "НПО "3Д-Интеграция", г. Москва |
Системы оптические координатно-измерительные контактные AM.TECH TrackProbe Sharp S (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95822-25 | ||||||
| Действует | по 07.07.2030 | ||||||
| Наименование | Системы оптические координатно-измерительные контактные | ||||||
| Модель | AM.TECH TrackProbe Sharp S | ||||||
| Приказы |
№1360 от
07.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5598545f-243a-5efc-ee37-6a873aef525e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО «3Д-Интеграция», РОССИЯ, 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП-623-2024 Государственная система обеспечения единства измерений Системы оптические координатно-измерительные контактные AM.TECH TrackProbe Sharp S Методика поверки
(с 07.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95822-25: Описание типа
2025-95822-25.pdf
Файл устарел
|
Скачать | 3.8 MБ | |
|
95822-25: Методика поверки
2025-mp95822-25.pdf
Файл устарел
|
Скачать | 3.8 MБ | |
|
95822-25: Описание типа
2025-95822-25-1.pdf
|
Скачать | 1.2 MБ | |
|
95822-25: Методика поверки
МП-623-2024
2025-mp95822-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы оптические координатно-измерительные контактные AM.TECH TrackProbe Sharp S (далее - системы) предназначены для измерений линейных размеров с целью определения геометрических параметров объектов сложной формы.
Описание
Принцип действия систем заключается в определении пространственного положения точек на поверхности измеряемых объектов контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на корпусе щупа оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер), беспроводного измерительного щупа моделей i-Probe или i-Probe 500 (далее - щуп) и комплекта соединительных кабелей. По заказу потребителя систему можно оснастить комплектом для беспроводного подключения к компьютеру. Подключение осуществляется по радиоканалу. Одновременно с одним щупом могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.
Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Беспроводной измерительный щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.
Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.
Общий вид основных элементов системы приведён на рисунках 1 - 2.

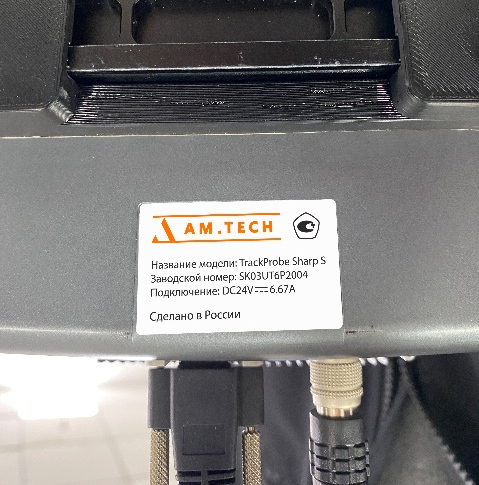

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений
а) б)

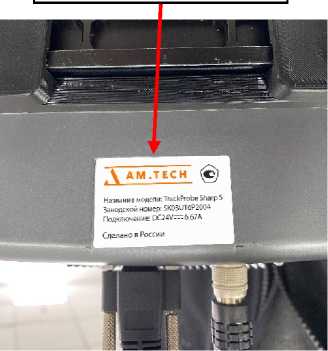

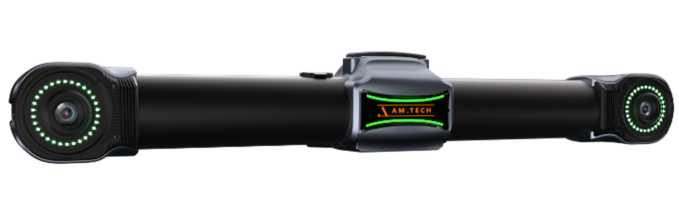

Рисунок 1 - Оптическая система слежения:
а) общий вид; б) место нанесения заводского номера и знака утверждения типа
Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений
а)
б)

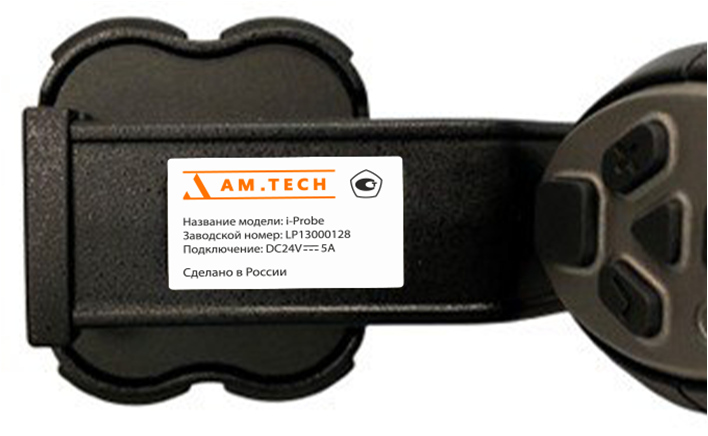

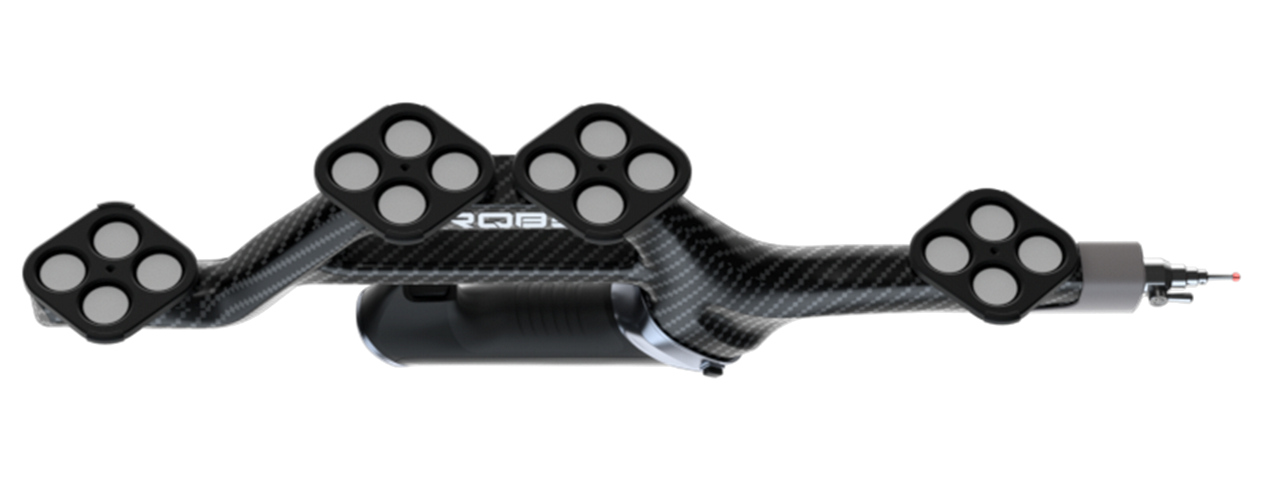

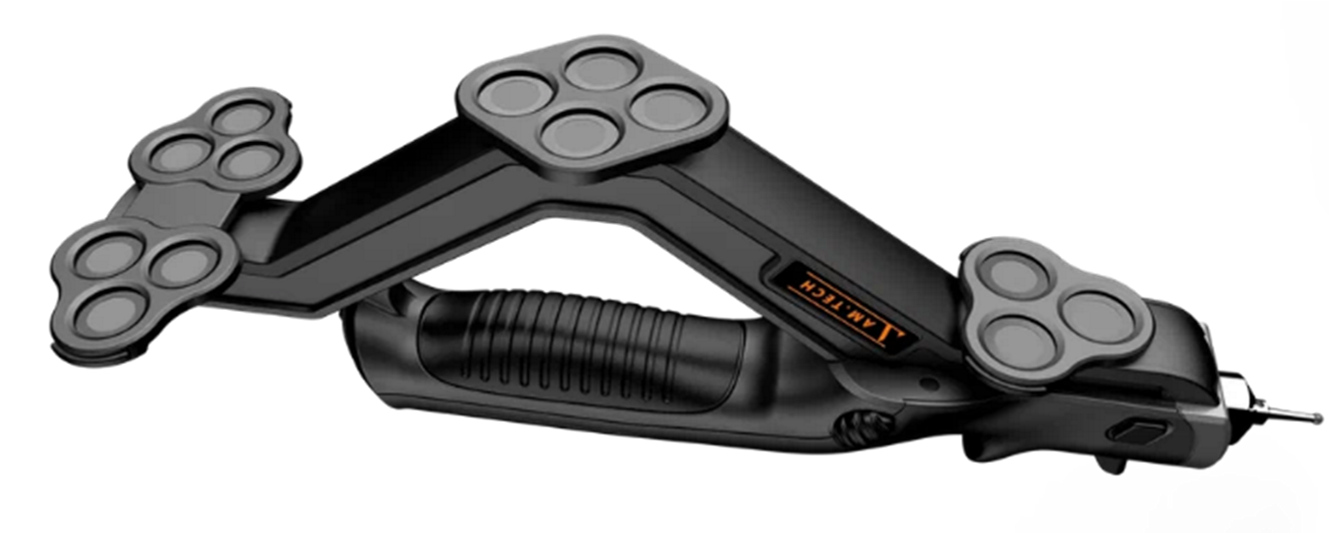

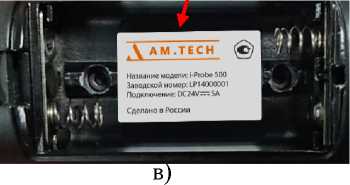

Рисунок 2 - Беспроводной измерительный щуп: а) общий вид модели i-Probe; б) общий вид модели i-Probe 500; в) место нанесения заводского номера и знака утверждения типа
В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м3, 35,0 м3, 95,0 м3 или 135,0 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений. Схемы измерительных объемов для каждого режима представлены на рисунке 3.

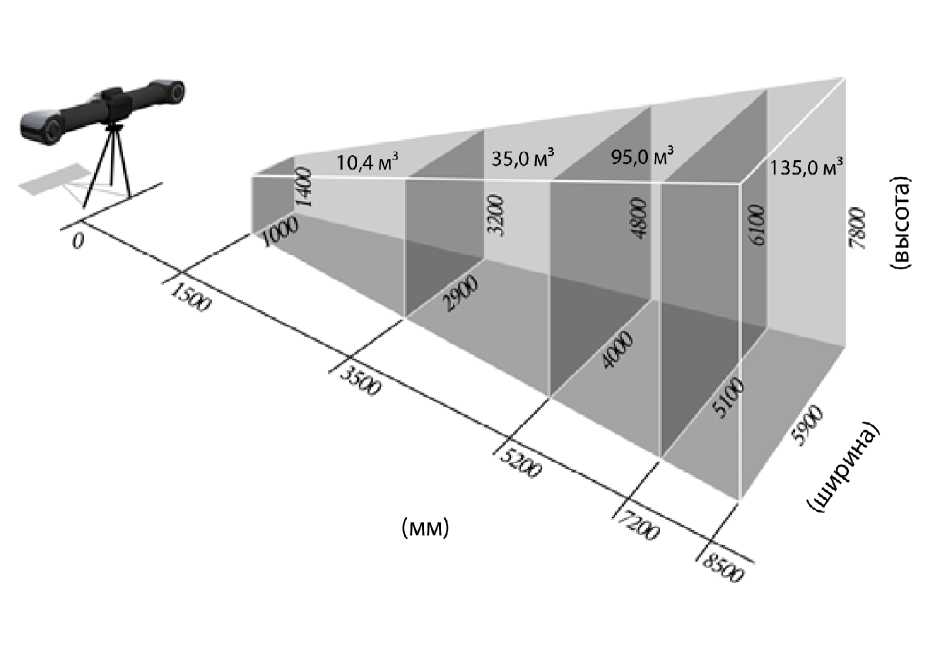

Рисунок 3 - Схема измерительных объёмов системы
Заводские номера основных элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации системы не предусматривают внешних механических регулировок. Пломбирование системы не производится.
Программное обеспечение
Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «TViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TViewer |
|
Номер версии (идентификационный номер ПО) |
4.1.0.7 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров при выборе режима измерений , мм: 10,4 м3, |
от 10 до 3500 |
|
35,0 м3 |
от 10 до 5200 |
|
95,0 м3 |
от 10 до 7200 |
|
135,0 м3 |
от 10 до 8500 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений, мм: 10,4 м3 |
±0,033 |
|
35,0 м3 |
±0,054 |
|
95,0 м3 |
±0,113 |
|
135,0 м3 |
±0,144 |
|
* объект сканирования должен находиться в измерительном объёме системы оптической координатно-измерительной, являющимся полем зрения оптической системы слежения. Схема измерительных объёмов приведены в Приложении А. Значения указаны в миллиметрах. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Длина x Ширина x Высота), мм, не более | |
|
- оптическая система слежения i-Tracker |
1010x150x150 |
|
- измерительный щуп i-Probe |
70x120x360 |
|
- измерительный щуп i-Probe 500 |
89x145x510 |
|
Масса, кг, не более | |
|
- оптическая система слежения i-Tracker |
7,75 |
|
- измерительный щуп i-Probe |
0,45 |
|
- измерительный щуп i-Probe 500 |
0,70 |
|
Напряжение питания от источника переменного тока, В |
220±22 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
15000 |
|
Средний полный срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится типографским способом на маркировочную наклейку и на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система оптическая координатно-измерительная контактная (модификация в соответствии с заказом потребителя), в составе: - оптическая система слежения - беспроводной измерительный щуп |
AM.TECH TrackProbe Sharp S | |
|
i-Tracker |
1 шт. | |
|
i-Probe/ i-Probe 500 |
1 шт. | |
|
Штатив |
_ |
1 шт. |
|
Калибровочная пластина |
_ |
1 шт. |
|
Калибровочный жезл |
_ |
1 шт. |
|
Контроллер |
_ |
1 шт. |
|
Комплект проводов для подключения к сети |
_ |
1 шт. |
|
Комплект проводов для подключения к компьютеру |
_ |
1 шт. |
|
Комплект для беспроводного подключения к компьютеру |
_ |
По заказу |
|
Комплект магнитных меток (контрольные маркеры) |
_ |
1 шт. |
|
Комплект насадок для щупа |
_ |
1 шт. |
|
USB накопитель с ПО |
_ |
1 шт. |
|
Электронный ключ запуска ПО |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Кейс для транспортировки |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Основной процесс сканирования» документа «Системы оптические координатно-измерительные AM.TECH TrackScan / AM.TECH TrackProbe. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.20.16.155-12-03459526-2024. Системы оптические координатно-измерительные
контактные AM.TECH TrackProbe Sharp S.
