Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКП
| Номер в ГРСИ РФ: | 95889-25 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | ООО "РИФТЭК", Беларусь, г.Минск |
Комплекты мер эталонных для поверки профпломегров поверхности катания колесной пары ИКП (далее - комплект мер) предназначены для передачи, воспроизведения и (пли) хранения физической величины 'заданных геометрических размеров профиля колес.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95889-25 |
| Действует | с 10.07.2025 по 27.09.2029 |
| Наименование | Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКП |
| Приказы |
№1406 от
10.07.2025
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 0ce19911-b92d-702f-f53a-913291b2bea8 |
Производитель / Заявитель
ООО «РИФТЭК», БЕЛАРУСЬ, 220090, Республика Беларусь, г. Минск, Логойский тракт, 22-311
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4020-2024 Система обеспечения единства измерений Республики Беларусь. Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКП. Методика поверки
(с 10.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
95889-25: Описание типа
2025-95889-25.pdf
|
Скачать | 4.7 MБ | |
|
95889-25: Методика поверки
МРБ МП.4020-2024
2025-mp95889-25.pdf
|
Скачать | 5.9 MБ | |
|
Свидетельство (сертификат)
2025-cr95889-25.pdf
|
Скачать | 886 КБ |
Описание типа
Назначение
Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКИ (далее - комплект мер) предназначены для передачи, воспроизведения и (пли) хранения физической величины заданных геометрических размеров профиля колес.
Область применения: метрологическая оценка профилометров поверхности катания колесной пары ИКП.
Описание
Принцип действия комплекта мер основан на передаче единицы длины профилометрам поверхности катания колесной пары ИКП.
Комплекты мер состоят из трех мер. отличающихся конструктивными особенностями и техническими характеристиками. Меры изготовлены из стали.
Комплект мер представляет собой три фрагмента профиля железнодорожных колес.
Дата изготовления комплекта указывается па маркировочной табличке.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование Номинальное значение и допускаемое отклонение от номинального значения высоты гребня меры sH, мм |
Зна |
чснис для меры | ||
|
_ J 21.5 ± 1,5 |
№2 29.5 ± 1.5 |
3 _ 43.5 1 1.5 | ||
|
Номинальное значение и допускаемое отклонение от номинального значения толщины гребня меры sD. мм |
21.5 =ь 1.5 |
29.5 ± 1.5 |
43.5 ± 1.: | |
|
Номинальное значение и допускаемое отклонение от номинального значения крут изны гребня меры qR. мм |
2.5 ~ 1,5 |
8.5 ± 1.5 |
13,5 ± 1.: | |
|
Номинальное значение и допускаемое отклонение от номинального значения толщины бандажа меры Т. мм |
JA.T у .5 |
61,5 ± 1.5 |
37.5 ± 1.: | |
Основные технические харак терце гики и ме трологические характерис тики, не относящиеся к обязательным метрологическим требованиям, представлены в таблице 2.
Таблица 2
|
Наименование |
Значение для меры | |||
|
№1 |
№2 |
№3 | ||
|
Масса, кг. не более |
-у э |
4 2 |
5.8 | |
|
Габаритные размеры меры, мм. не более |
125-м; 140 |
120x80x135 |
145x80x140 | |
|
У с л о в 11 я э кс пл у ата ц и и: диапазон температуры окружающего воздуха, °C верхнее значение относительной влажносп1 окружаю! iтего воздуха при температуре 25 °C, % |
от 18 до 22 80 | |||

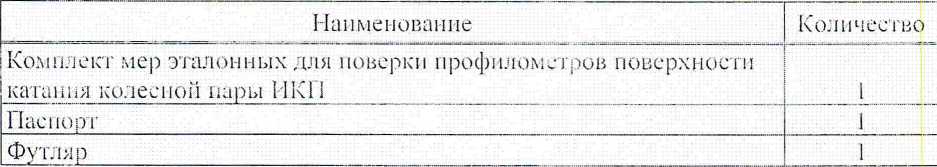

Комплектность
Таблица 3
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на паспорт.
Поверка осуществляется по МРБ Ml 1.4020-2024 «Система обеспечения единства измерений Республики Беларусь. Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКИ. Методика поверки» в редакции изменения № 1.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, у ста 11 а вл и ваю ищ те:
требования к типу средств измерений:
ТУ В¥ 100051163.011-2024 «Комплекты мер эталонных для иоверки профилометров поверхности катания колесной пары ИКП. Технические условия»;
метод! 1 ку поверки:
МРБ МП.4020-2024 «Система обеспечения единства измерении Республики Беларусь. Комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКП. Методика поверки - в редакции изменения № I.
Перечень средств поверки: представлен в таблице 4.
Таблица 4
== Наименован пе.угпп средс тв i юверки
Координатная измерительная маннша PR.ISMO ultra____ _____
|
Термогигрометр UN1TESS ТНВ 1 |
|
Примечание - Допускается применять другие средства поверки, обеспечивающие |
|
определение метрологических характеристик с требуемой точностью |
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов Мили технической документации производителя: комплекты мер эталонных для поверки профилометров поверхности катания колесной пары ИКП соответствуют требованиям ТУ BY 100051 163.011-2024.
