Система измерительная баллистическая АО «УПЗ» (далее - система) предназначена для измерений давления газов и скорости метаемого элемента при выстреле из измерительного баллистического ствола.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95952-25 | ||||||
| Наименование | Система измерительная баллистическая | ||||||
| Модель | АО «УПЗ» | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1a4cda53-de08-a56c-db5a-f0359ca8d108 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Prototypa - ZM, s.r.o., ЧЕХИЯ, Гудцова 553/78с, 612 00 Брно
Поверка
| Методика поверки / информация о поверке |
МП 651-24-059 Государственная система обеспечения единства измерений. Система измерительная баллистическая АО «УПЗ». Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95952-25: Описание типа
2025-95952-25.pdf
Файл устарел
|
Скачать | 284.6 КБ | |
|
95952-25: Методика поверки
МП 651-24-059
2025-mp95952-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
95952-25: Описание типа
2025-95952-25-1.pdf
|
Скачать | 284.6 КБ | |
|
95952-25: Методика поверки
МП 651-24-059
2025-mp95952-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Система измерительная баллистическая АО «УПЗ» (далее - система) предназначена для измерений давления газов и скорости метаемого элемента при выстреле из измерительного баллистического ствола.
Описание
Конструктивно система состоит из стандартной передвижной атмосферостойкой оптической рамки WLS03-V03, баллистического анализатора BA04S2, мобильного станка стрелкового оружия STZA 12M1 на который устанавливается универсальный баллистический затвор UZ-2002 с измерительными баллистическими стволами, стационарного станка стрелкового оружия ЖИЮА.441432.001 на который устанавливается баллистический затвор UZ-67 с измерительными баллистическими стволами.
Стандартная передвижная атмосферостойкая оптическая рамка WLS03-V03 представляет собой два быстрых оптических барьера MOG03 (базовое расстояние между барьерами 1 м, время срабатывания оптического барьера не превышает 1 мкс). Первый оптический барьер предназначен для выработки сигнала «старт» при пролете метаемого элемента, второй для выработки сигнала «стоп».
Баллистический анализатор BA04S2 предназначен для обработки поступающих на него сигналов с датчиков давления и оптических барьеров. При поступлении сигнала «старт» запускается внутренний таймер баллистического анализатора, сигнал «стоп» останавливает таймер. Скорость метаемого элемента обратно пропорциональна времени между сигналами «старт» «стоп».
Универсальные баллистические затворы UZ-2002 и UZ-67 с измерительными баллистическими стволами предназначены для производства выстрела и измерения давления газов возникающего при выстреле. Для измерения давления газов, возникающего при выстреле, применяются датчики давления пьезоэлектрические 3Т6000 рег. № 77163-19. Принцип действия датчика давления основан на использовании прямого пьезоэлектрического эффекта. Электрический заряд, возникающий на электродах чувствительного элемента вследствие пьезоэлектрического эффекта, пропорционален давлению газов.
Обработанные данные о величине давления пороховых газов и скорости метательного элемента передаются в компьютер и выводятся на экран монитора.
Для предотвращения несанкционированного доступа к внутренним частям баллистического анализатора один из винтов крепления корпуса пломбируется.
Место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, представлены на рисунке 3.
К системе измерительной баллистической АО «УПЗ» относится система зав. № 082.
Самоклеящаяся этикетка с заводским номером в цифровом формате, однозначно идентифицирующим экземпляр системы размещена на задней панели баллистического анализатора.
Нанесение знака поверки на систему не предусмотрено
Общий вид оборудования, входящего в состав системы приведен на рисунках 1 - 4.

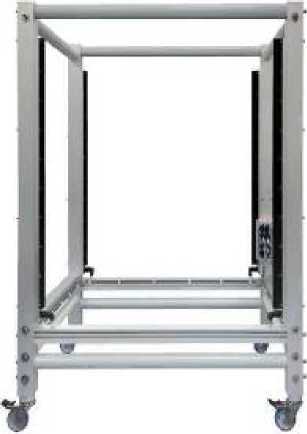

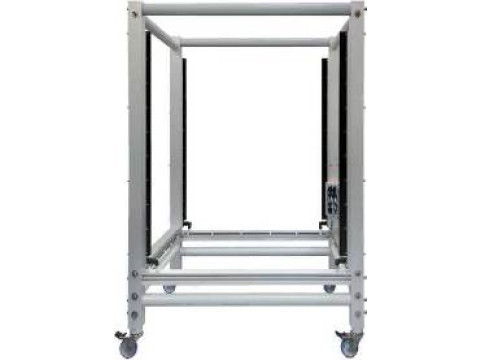

Рисунок 1 - Общий вид стандартной передвижной атмосферостойкой оптической рамки WLS03-V03
Место нанесения знака утверждения

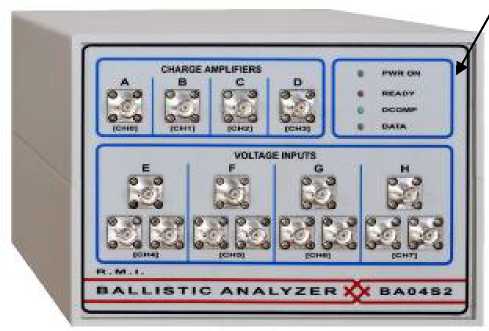

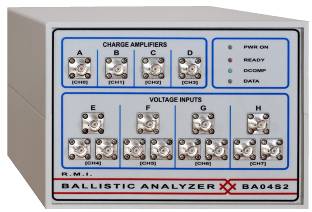

Рисунок 2а - Общий вид баллистического анализатора BA04S2, место нанесения знака утверждения типа

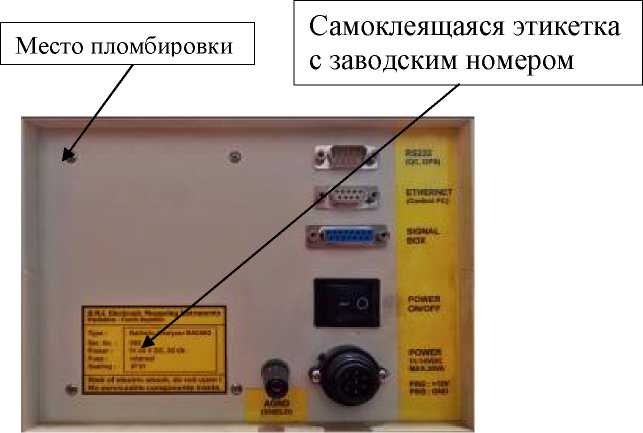

Рисунок 2б - Общий вид баллистического анализатора BA04S2, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.
Рисунок 2 - Общий вид баллистического анализатора BA04S2, место нанесения знака утверждения типа, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.

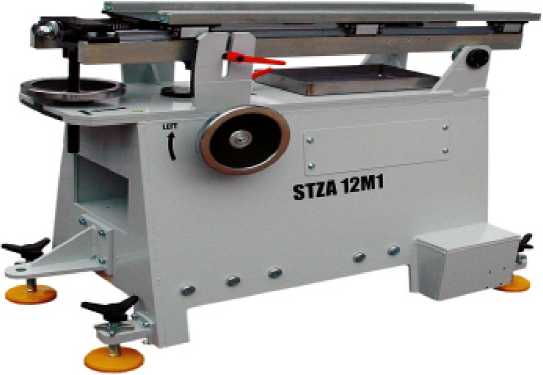

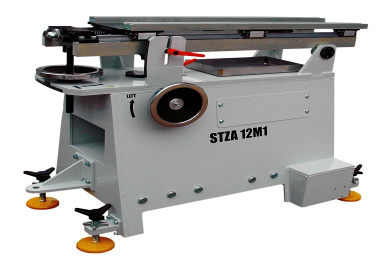

Рисунок 3 Общий вид мобильного станка стрелкового оружия STZA 12M1

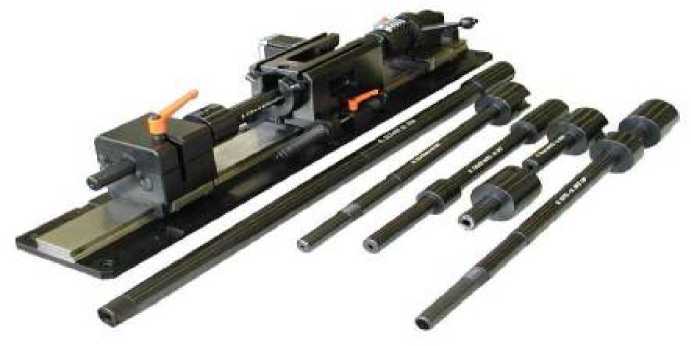

Рисунок 4 - Общий вид универсального баллистического затвора UZ-2002 и измерительные баллистические стволы

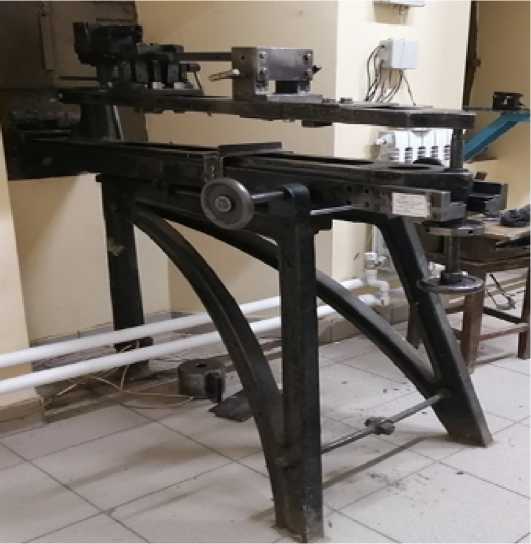

Рисунок 5 -Общий вид станка стрелкового оружия ЖИЮА.441432.001.

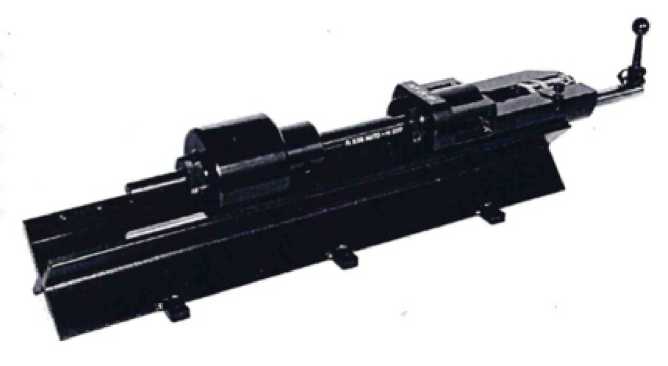

Рисунок 6 - Общий вид универсального баллистического затвора UZ-67.
Программное обеспечение
Программное обеспечение «BAControl.exe» включает прикладные управляющие программы, специализированные для выполнения отдельных видов испытательных работ, и общие для них вспомогательные программные и информационные файлы.
Программное обеспечение реализовано без выделения метрологически значимой части.
Влияние программного обеспечения не приводит к выходу метрологических характеристик системы за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
BAControl.exe |
|
Номер версии (идентификационный номер ПО) |
не ниже 8.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления газов, МПа |
от 50 до 600 |
|
Пределы приведенной погрешности измерений давления газов, при длительности нарастания выходного сигнала не более 5 мс по уровню 0,1 - 0,9 от максимального значения сигнала, % |
±3,0 |
|
Диапазон измерений скорости метаемого элемента, м/с |
от 250 до 1000 |
|
Пределы приведенной погрешности измерений скорости метаемого элемента, к верхнему значению диапазона, % |
±0,6 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 49 до 51 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +18 до +24 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Габаритные размеры, мм, не более: стандартная передвижная атмосферостойкая оптическая рамка WLS03- V03 | |
|
- высота |
1850 |
|
- ширина |
1100 |
|
- длина |
1350 |
|
баллистический анализатор BA04S2 | |
|
- высота |
170 |
|
- ширина |
220 |
|
- длина |
500 |
|
мобильный станок стрелкового оружия STZA 12M1 | |
|
- высота |
1000 |
|
- ширина |
700 |
|
- длина |
1270 |
|
универсальный баллистический затвор UZ-2002 | |
|
- высота |
220 |
|
- ширина |
312 |
|
- длина |
960 |
|
станок стрелкового оружия ЖИЮА.441432.001 | |
|
- высота |
1490 |
|
- ширина |
600 |
|
- длина |
1180 |
|
универсальный баллистический затвор UZ-67 | |
|
- высота |
130 |
|
- ширина |
150 |
|
- длина |
350 |
|
Базис для измерения скорости стандартной передвижной | |
|
атмосферостойкой оптической рамки WLS03-V03, мм |
от 999 до 1001 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более | |
|
- стандартная передвижная атмосферостойкая оптическая рамка | |
|
WLS03-V03 |
130 |
|
- баллистический анализатор BA04S2 |
8 |
|
- мобильный станок стрелкового оружия STZA 12M1 |
450 |
|
- универсальный баллистический затвор UZ-2002 |
75 |
|
- станок стрелкового оружия ЖИЮА.441432.001 |
280 |
|
- универсальный баллистический затвор UZ-67 |
25 |
Знак утверждения типа
наносится на лицевую панель баллистического анализатора BA04S2 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Система измерительная баллистическая АО «УПЗ» в составе: |
зав. № 082 |
1 |
|
Стандартная передвижная атмосферостойкая оптическая рамка |
WLS03-V03, зав. № 159 |
1 |
|
Баллистический анализатор |
BA04S2, зав. № 082 |
1 |
|
Мобильный станок стрелкового оружия |
STZA 12M1 зав. № 00006577 |
1 |
|
Универсальный баллистический затвор с комплектом измерительных баллистических стволов |
UZ-2002, зав. № 4944 |
1 |
|
Станок стрелкового оружия |
ЖИЮА.441432.001 инв. № 1574561 |
1 |
|
Универсальный баллистический затвор |
UZ-67, зав. № 3611 |
1 |
|
Датчики давления пьезоэлектрические |
3Т6000 |
3 |
|
Руководство по эксплуатации |
ЖИЮА.406231.001РЭ |
1 |
|
Паспорт |
ЖИЮА.406231.001 ПС |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа ЖИЮА.406231.001РЭ «Система измерительная баллистическая АО «УПЗ». Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30 декабря 2022 года №3342 «Об утверждении Государственной поверочной схемы для средств измерений импульсного давления в диапазоне от 1 до 1200 МПа»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 50530-2015 «Патроны к гражданскому и служебному огнестрельному оружию, устройствам производственного и специального назначения. Требования безопасности и методы испытаний на безопасность».
