Спектрометры рентгенофлуоресцентные волнодисперсионные S8 LION
| Номер в ГРСИ РФ: | 95958-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | "Bruker AXS GmbH", Германия |
Спектрометры рентгенофлуоресцентные волнодисперсионные S8 LION (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах, сплавах, порошках, в различных твердых материалах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95958-25 | |||||||||
| Действует | по 23.07.2030 | |||||||||
| Наименование | Спектрометры рентгенофлуоресцентные волнодисперсионные | |||||||||
| Модель | S8 LION | |||||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6a8818ff-1a91-4c74-e3ff-1e8d311fd071 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Bruker AXS GmbH, ГЕРМАНИЯ, Östliche Rheinbrückenstraße 49, 76187 Karlsruhe
Поверка
| Методика поверки / информация о поверке |
МП 97-251-2024 Государственная система обеспечения единства измерений. Спектрометры рентгенофлуоресцентные волнодисперсионные S8 LION. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95958-25: Описание типа
2025-95958-25.pdf
Файл устарел
|
Скачать | 291.9 КБ | |
|
95958-25: Методика поверки
МП 97-251-2024
2025-mp95958-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
95958-25: Описание типа
2025-95958-25-1.pdf
|
Скачать | 291.9 КБ | |
|
95958-25: Методика поверки
МП 97-251-2024
2025-mp95958-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные волнодисперсионные S8 LION (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах, сплавах, порошках, в различных твердых материалах.
Описание
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Возбужденное в образце вторичное (флуоресцентное характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометры выполнены в виде стационарного напольного прибора, состоящего из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы разложения в спектр флуоресцентного излучения, системы регистрации интенсивности флуоресцентного излучения, системы охлаждения.
Спектральный блок оснащается установленными и настроенными каналами-монохроматорами для анализа элементов в соответствии поставленной задачей. Количество каналов-монохроматоров зависит от требований заказчика. Регистрация интенсивностей линий флуоресцентного излучения производится с помощью пропорциональных газовых сцинтилляционных детекторов на основе кристалла NaJ и энергодисперсионного полупроводникового детектора с возможностью анализа элементов от Be до U. Градуировка спектрометра производится по стандартным образцам состава.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В базовой комплектации в спектрометрах используется рентгеновская трубка с родиевым анодом и максимальной мощностью 4 кВт (Umax=60 кВ, Imax=170 мА), в качестве опции спектрометры могут оснащаться рентгеновскими трубками с хромовым или молибденовым анодом. Рабочая мощность спектрометра может отличаться в зависимости от установленного высоковольтного напряжения и может быть 3 кВт и 4 кВт. Выбор кристалл-анализаторов зависит от круга интересующих элементов (от бериллия до урана). Управление процессом измерения и контроль состояния прибора осуществляется посредством встроенного сенсорного экрана или внешнего компьютера. Конструкция спектрометров обеспечивает безопасные условия работы. При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса не превышает 1 мкЗв/ч.
Каждый экземпляр спектрометра имеет серийный номер, расположенный на паспортной табличке на задней стороне корпуса спектрометров. Серийный номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров и место нанесения паспортной таблички представлены на рисунке 1. На рисунке 2 представлен вид паспортной таблички и место нанесения серийного
номера
Место нанесения паспортной таблички

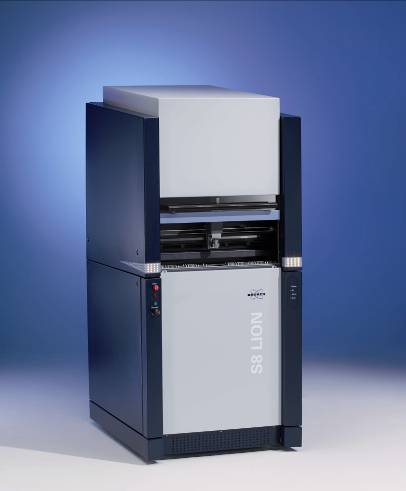

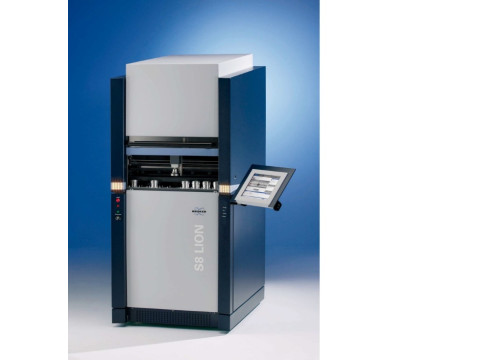

Рисунок 1 - Общий вид спектрометра с указанием места нанесения паспортной таблички
Место нанесения серийного номера

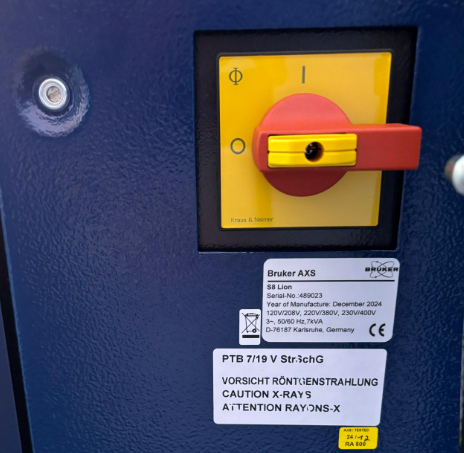

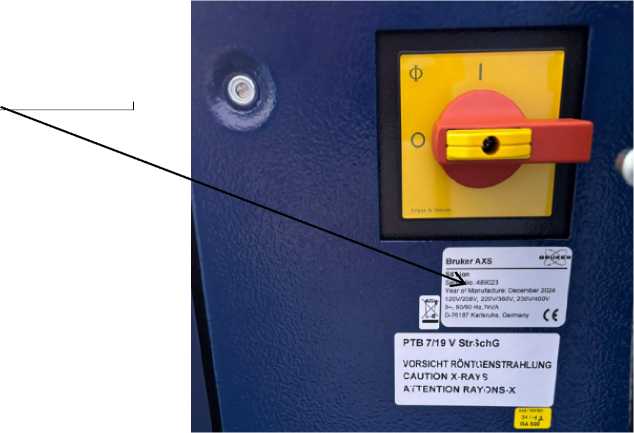

Рисунок 2 - Вид паспортной таблички спектрометра с указанием места нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим контролировать процесс измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPECTRAplus |
|
Номер версии (идентификационный номер) ПО |
V3.х.х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «х» - обозначение номера версии метрологически незначимой части ПО, может принимать значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - для железа на линии Fe Ka 1) |
0,5 |
|
Чувствительность (скорость счета), кимп/(с^мА^%), не менее: - на линии Fe Ka1) |
0,5 |
|
1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон определяемых элементов1) |
от Be (Бериллий) до U (Уран) |
|
Максимальный ток рентгеновской трубки, мА |
170 |
|
Максимальная мощность рентгеновской трубки, кВт |
4 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Г ц |
от 208 до 240 от 50 до 60 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха (при 25 °С), %, не более |
от +17 до +29 80 |
|
Габаритные размеры, см, не более: - длина - высота - ширина |
118 193 84 |
|
Масса2), кг, не более |
476 |
|
1) В зависимости от конфигурации 2) Без системы охлаждения | |
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр рентгенофлуоресцентный волнодисперсионный |
S8 LION |
1 шт. |
|
Руководство пользователя |
РП |
1 экз. |
|
SPECTRAplus Пакет программного обеспечения версия 4.0 |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Спектрометры рентгенофлуоресцентные волнодисперсионные S8 LION. Руководство пользователя», раздел 5 «Основные операции».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация изготовителя «Bruker AXS GmbH», Германия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
