Резервуары стальные горизонтальные (приемно-расходные) Рпр-100
| Номер в ГРСИ РФ: | 95965-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО НПО "Агрегат", г. Чехов Московской обл. |
Резервуары стальные горизонтальные (приемно-расходные) Рпр-100 (далее по тексту
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95965-25 | ||||||
| Действует | по 23.07.2030 | ||||||
| Наименование | Резервуары стальные горизонтальные (приемно-расходные) | ||||||
| Модель | Рпр-100 | ||||||
| Приказы |
№1486 от
23.07.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 46168f2c-a047-0d01-65ff-8ad3353abea7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПО Агрегат», РОССИЯ, 142305, Московская обл., г. Чехов, ул. Комсомольская, д. 12Б
Поверка
| Методика поверки / информация о поверке |
МП 0001-2025 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные (приемно-расходные) Рпр-100. Методика поверки
(с 23.07.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95965-25: Описание типа
2025-95965-25.pdf
Файл устарел
|
Скачать | 172.5 КБ | |
|
95965-25: Методика поверки
МП 0001-2025
2025-mp95965-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95965-25: Описание типа
2025-95965-25-1.pdf
|
Скачать | 172.5 КБ | |
|
95965-25: Методика поверки
МП 0001-2025
2025-mp95965-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуары стальные горизонтальные (приемно-расходные) Рпр-100 (далее по тексту - резервуары) предназначены для измерений объема нефтепродуктов и специальных жидкостей, а также для их хранения, приема и выдачи.
Описание
Резервуар представляет собой стальную горизонтальную цилиндрическую обечайку, с днищами, вваренными горловинами и патрубками. Резервуар может быть оснащен защитным каркасом. Внутри резервуара для выдачи топлива может быть установлено плавающее устройство верхнего забора топлива. Резервуар снабжен приемо-раздаточными патрубками, замерным люком, дыхательным клапаном. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. В состав резервуара входит устройство контроля уровня топлива.
Принцип действия резервуара основан на измерении объема нефтепродуктов и специальных жидкостей в зависимости от уровня его наполнения.
Нанесение знака поверки на резервуар: не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную табличку, крепящуюся на корпус резервуара, в виде цифрового обозначения представлен на рисунке 4.
Общий вид резервуара представлен на рисунках 1 и 2.
Схема пломбировки представлена на рисунке 3. Пломбированию подлежат горловины резервуара.

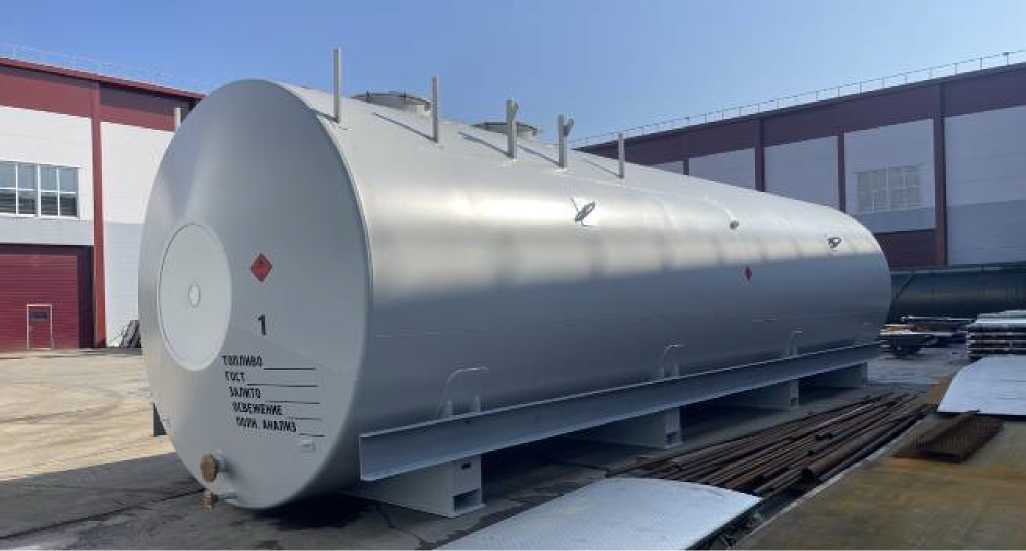

Рисунок 1 - Общий вид резервуара Рпр-100.

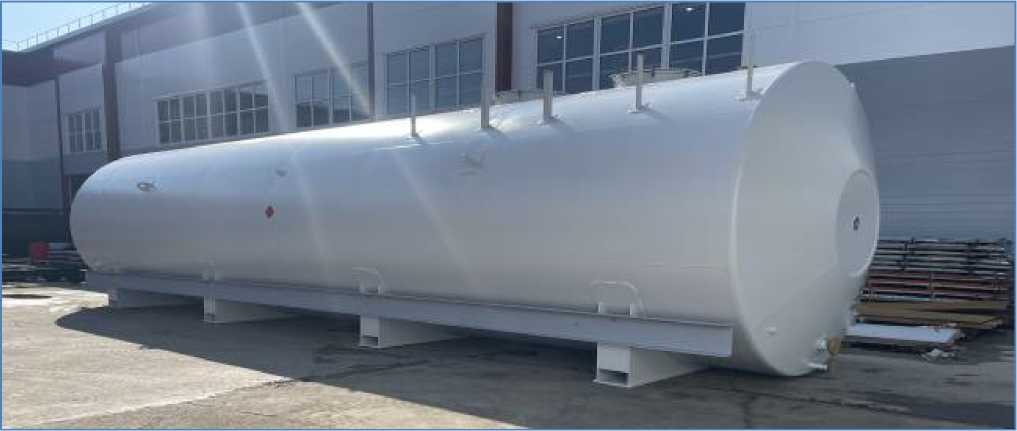

Рисунок 2 - Общий вид резервуара Рпр-100.
Рисунок 3 - Пломбировка горловины резервуара

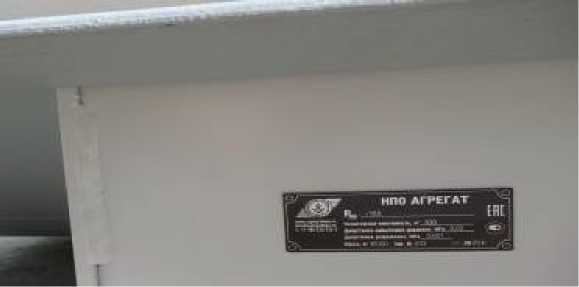

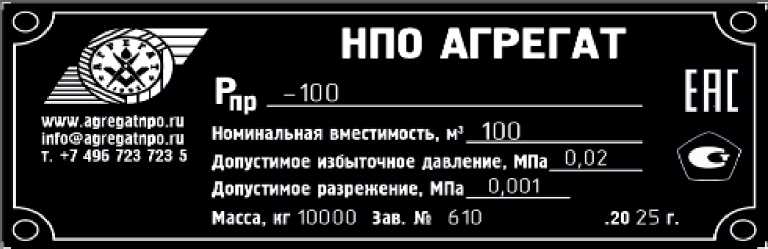

Рисунок 4 - Маркировочная табличка резервуаров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 Рпр-100 |
100 |
|
Пределы допускаемой относительной погрешности при определении вместимости, % |
±0,25 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рпр-100 | |
|
Г абаритные размеры корпуса, мм, не более - длина - высота - диаметр |
12840 3535 3380 |
|
Условия эксплуатации: - температура окружающей среды при эксплуатации, °C - атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет, не менее - из коррозионно-стойкой стали - из углеродистой стали |
20 20 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации резервуара методом печати, и на маркировочную табличку.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный (приемно-расходный) Рпр-100 |
Рпр-100 |
1 шт. |
|
Паспорт на Рпр-100 |
Рпр.100.Г.К.1.080.100.00.00-3001 ПС |
1 экз. |
|
Руководство по эксплуатации Рпр-100 |
Рпр.100.Г.К. 1.080.100.00.00-3001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделах 2 и 3 Руководства по эксплуатации: Рпр.100.Г.К.1.080.100.00.00-3001 РЭ, (раздел 2 и 3)
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-025-88919917-2014 Резервуары. Технические условия.
Дополнения № 3 к ТУ 3615-025-88919917-2014.
