Виброскопы DR-24
| Номер в ГРСИ РФ: | 96035-25 |
|---|---|
| Производитель / заявитель: | ООО "ИНДАСТРИАЛ МОНИТОРИНГ" (ИМ), г. Новосибирск |
Виброскопы DR-24 предназначены для измерений электрических сигналов в виде напряжения переменного тока, поступающих с выходов геофона (трехкомпонентного сейсмопреобразователя), преобразования их в цифровую форму, сохранения и передачи их на внешний компьютер по сети Ethernet.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96035-25 | ||||||||||||
| Действует | по 04.08.2030 | ||||||||||||
| Наименование | Виброскопы | ||||||||||||
| Модель | DR-24 | ||||||||||||
| Модификации |
DR-24 Ex DR-24 IG DR-24 EG |
||||||||||||
| Приказы |
№1558 от
04.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8a780946-7815-b4fe-3894-932b67527608 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ИМ», РОССИЯ, 30060, Новосибирская обл., г.о. город Новосибирск, г. Новосибирск, ул. Зеленая горка, д. 1
Поверка
| Методика поверки / информация о поверке |
МП ЛТДВ. 416613.015 Государственная система обеспечения единства измерений. Виброскопы DR-24. Методика поверки
(с 04.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96035-25: Описание типа
2025-96035-25.pdf
Файл устарел
|
Скачать | 218.6 КБ | |
|
96035-25: Методика поверки
2025-mp96035-25.pdf
Файл устарел
|
Скачать | 3 MБ | |
|
96035-25: Описание типа
2025-96035-25-1.pdf
|
Скачать | 218.6 КБ | |
|
96035-25: Методика поверки
МП ЛТДВ. 416613.015
2025-mp96035-25-1.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Виброскопы DR-24 предназначены для измерений электрических сигналов в виде напряжения переменного тока, поступающих с выходов геофона (трехкомпонентного сейсмопреобразователя), преобразования их в цифровую форму, сохранения и передачи их на внешний компьютер по сети Ethernet.
Описание
Виброскопы DR-24 обеспечивают усиление и фильтрацию аналогового сигнала, поступающего с выхода геофона до нужного уровня и преобразование его в цифровую форму; запись параметров упругих колебаний в энергонезависимое запоминающее устройство (ЭНЗУ) -microSD Card; прием команд и установки параметров из сервера по сети Ethernet; прием пакетов глобального времени и импульсов синхронизации из системы GNSS; световую индикацию режимов работы; экспорт зарегистрированных данных на внешний компьютер.
Принцип действия виброскопов основан на осуществлении непрерывного приема, усиления и преобразования аналоговой информации, поступающей от трехкомпонентных сейсмопреобразователей в цифровую форму, регистрации и записи сейсмических данных в ЭНЗУ и передачи зарегистрированных данных внешним устройствам по интерфейсам связи Ethernet или USB в режиме реального времени.
Виброскопы содержат в своём составе три идентичных измерительных канала, объединённых в общем корпусе.
Виброскопы DR-24 обеспечивают выполнение следующих функций:
- усиление и фильтрацию аналогового сигнала, поступающего с выхода сейсмопреобразователей до нужного уровня и преобразование его в цифровую форму;
- запись параметров упругих колебаний в ЭНЗУ;
- прием команд и установки параметров из сервера по сети Ethernet;
- прием пакетов глобального времени и импульсов синхронизации из спутниковой навигационной системы (СНС);
- световую индикацию режимов работы;
- передачу зарегистрированной информации на внешний компьютер (рабочая станция оператора).
Виброскопы DR-24 выпускаются в трех вариантах исполнения, отличающихся типом корпуса и способом подключения геофона:
- DR-24 EG (ИНДМ.416613.001-01) - базовая модель с использованием внешних геофонов;
- DR-24 IG (ИНДМ.416613.001-02) - изделие содержит встроенные геофоны;
- DR-24 Ex (ИНДМ.416613.001-03) - взрывозащищенное исполнение с встроенными геофонами.

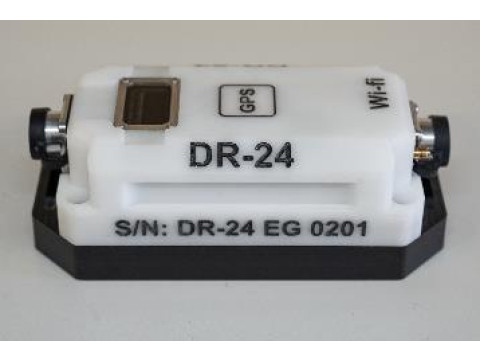

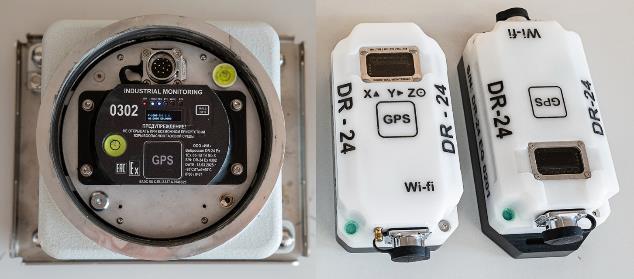

Общий вид виброскопов DR-24 исполнение DR-24 EG и виброскопов DR-24 исполнение DR-24 IG, место нанесения заводского номера приведены на рисунках 1, 2.
Общий вид виброскопов DR-24 исполнение DR-24 Ex приведен на рисунке 3.

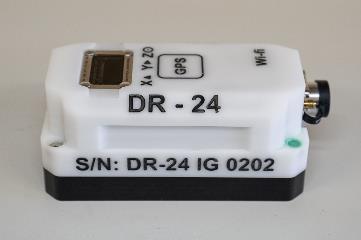

Рисунок 2 - Общий вид виброскопа DR-24 исполнение DR-24 IG

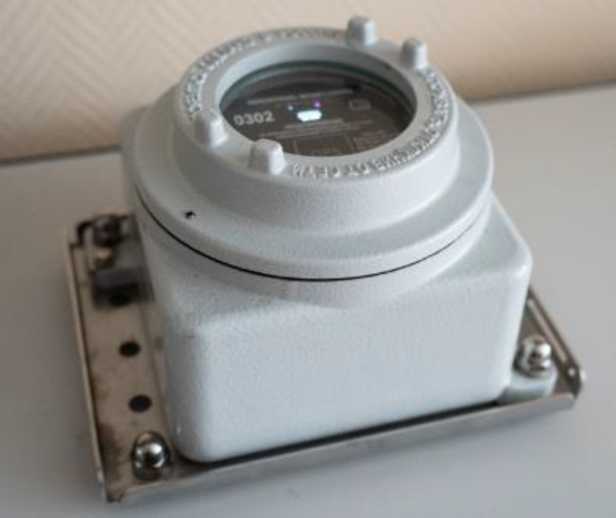

Рисунок 3 - Общий вид виброскопа DR-24 исполнение DR-24 Ex

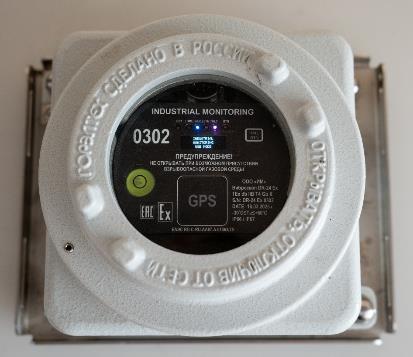

Место нанесения заводского номера виброскопа DR-24 исполнение DR-24 Ex приведен на рисунке 4.
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера виброскопа DR-24 исполнение DR-24 Ex

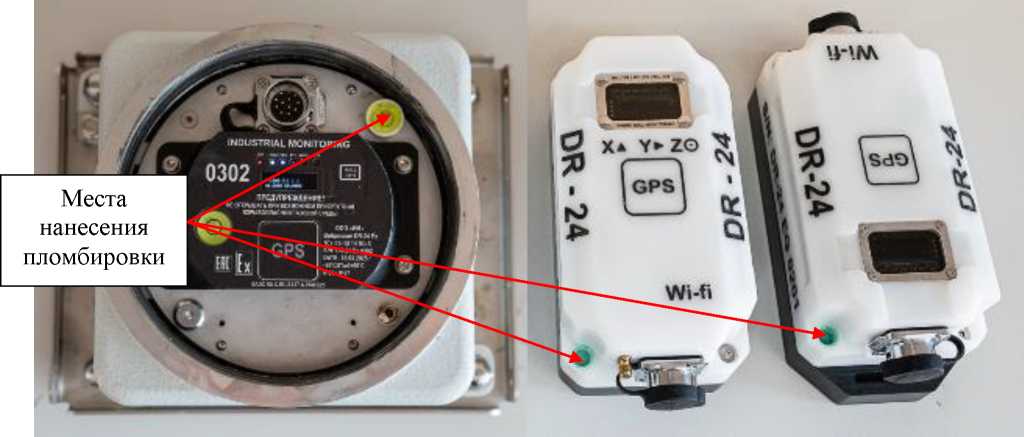

Места нанесения пломбировки от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений представлены на рисунке 5.
Рисунок 5 - Места нанесения пломбировки от несанкционированного доступа
Возможность нанесения знака поверки на средство измерений не предусмотрена.
Заводские номера виброскопов DR-24 исполнений DR-24 EG и DR-24 IG наносятся методом фрезерования на корпус.
Заводские номера виброскопов DR-24 исполнения DR-24 Ex наносятся методом струйной печати на лицевой панели, размещаемой под прозрачной крышкой взрывозащищенной оболочки.
Заводской (серийный) номер включает в себя наименование исполнения и четыре арабские цифры, например, «S/N: DR-24 EG 0201».
Заводской номер виброскопов DR-24 также указывается в Свидетельстве о приемке в Паспорте.
Программное обеспечение
Программное обеспечение (ПО) виброскопов DR-24 состоит из встроенного ПО «IMR24» и автономного ПО «Converter10» и ПО «IMTA_Metrology».
ПО «IMR24» является ядром автономной информационно-измерительной системы и установлена в виде исполняемого кода в ППЗУ микропроцессора изделия. Исполняемая программа взаимодействует со средствами измерений через доступные аппаратные и программные интерфейсы, ПО «Converter10» служит для преобразования (конвертации) зарегистрированных данных в широко применяемые форматы miniSEED и .csv, ПО «IMTA_Metrology» является служебным и разработано для выполнения операций поверки и контроля основных метрологических характеристик изделия.
ПО «IMR24» является встроенным ПО с графическим интерфейсом, которое выполняет процедуры измерений аналоговых сигналов от геофона (формирование режима работы аналого-цифровых преобразователей), импорта данных от блока АЦП и приемника СНС, процедуры предварительной обработки и структурирования полученной информации, формирует информационные кадры для записи в энергонезависимое запоминающее устройство, организует двухсторонний обмен с рабочей станцией (импорт команд управления и передача результатов измерений).
ПО «IMR24» предназначено для обеспечения его взаимодействия с устройством через пользовательский интерфейс, отправки данных на сервер по сети (при необходимости), отображения результатов измерений для пользователя.
В структуре встроенного ПО «IMR24» метрологически значимая часть не выделяется, т.е. все ПО является метрологически значимым.
Автономные ПО «Converter10» и ПО «IMTA_Metrology являются метрологически значимыми.
Уровень защиты встроенного ПО «IMR24» «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «IMTA_Metrology» «средний» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «Converter10» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения____________________
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО виброскопов DR-24 | |
|
Идентификационное наименование ПО |
«IMR24» |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2.0.6 |
|
Цифровой идентификатор ПО |
- |
|
Автономное ПО виброскопов DR-24 | |
|
Идентификационное наименование ПО |
«IMTA_Metrology» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Идентификационное наименование ПО |
«ConverterlO» |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.09 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудных значений виброскорости низкочастотных колебаний по осям X, Y, Z (при коэффициенте преобразования геофона 2,4 В/(м^с-1)), м/с |
от 140-6 до 1 |
|
Диапазон рабочих частот, Гц |
от 0,1 до 128 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в рабочем диапазоне измеряемой величины, % |
± 5,0 |
|
Пределы допускаемой относительной погрешности измерений виброскорости в диапазоне частот от 0,1 до 128 Гц, % |
± 5,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Интегральный уровень собственных шумов, приведённый ко входу (при коэффициенте преобразования геофона 2,4 В/(м^с-2) и коэффициенте усиления (Ку) регистрирующих каналов 64), В, не более: - в рабочем диапазоне частот от 0,1 до 128 Гц - в полосе частот от 0,1 до 16 Гц |
2,5-10-7 1-10-7 |
|
Частота дискретизации, Гц |
250; 500;1000; 2000 |
|
Коэффициент усиления (Ку) регистрирующих каналов |
1 ± 0,005 4 ± 0,02 8 ± 0,04 16 ± 0,08 32 ± 0,16 64 ± 0,32 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество разрядов АЦП регистрирующего канала |
32 |
|
Количество каналов регистрации, шт. |
3 |
|
Напряжение питания (внешняя АКБ), В |
от 6 до 20 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Внешние интерфейсы |
USB 2.0; Ethernet |
|
Габаритные размеры (ширина х высота х длина), мм, не более: - DR-24EG - DR-24 IG - DR-24 Ex |
90 х 80 х 200 90 х 80 х 190 245 х 180 х 195 |
|
Масса, кг, не более: - DR-24 EG - DR-24 IG - DR-24 Ex |
1,75 1,75 7,2 |
|
Условия эксплуатации: - диапазон рабочих температур, °C - атмосферное давление, кПа - относительная влажность при температуре окружающего воздуха +25 °C, % |
от -30 до +60 от 86 до 106 от 20 до 95 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66/IP67 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 для DR-24 Ex |
1Ex db IIB T4 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
23000 |
Знак утверждения типа
наносится типографским способом на титульные листы Руководства по эксплуатации и Паспорта виброскопов DR-24.
Комплектность
Таблица 5 - Комплектность ви
DR-24
|
Наименование |
Обозначение |
Кол-во |
|
Виброскоп DR-24 |
ИНДМ.416613.001-01 (-02, -03) |
1 |
|
Кабель Ethernet и USB |
ИНДМ.6.640.011-02 |
1 |
|
Кабель питания (-01) или Кабель питания с Ethernet (-02) |
ИНДМ.6.640.013-01 ИНДМ.6.640.013-02 |
1 |
|
Кабель аналоговых входов |
ИНДМ.6.640.014-02 |
1 |
|
Делитель напряжения 1:1000 |
ИНДМ.411522.001 |
1 |
|
Короткозамкнутая заглушка |
ИНДМ.411522.002 |
1 |
|
Короткозамкнутая заглушка |
ИНДМ.411522.003 |
1 |
|
Внешняя антенна приемника СНС |
- |
1 |
|
Магнит постоянный |
- |
1 |
|
Руководство по эксплуатации |
ИНДМ.416613.001 РЭ |
1 |
|
Паспорт |
ИНДМ.416613.001 ПС |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе «Виброскопы DR-24. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. ИНДМ.416613.001 РЭ», раздел 3 «Использование по назначению».
Нормативные документы
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»
«Виброскопы DR-24. Технические условия» ИНДМ.416613.001 ТУ
