Комплексы для измерения количества газа ТАУ-СГТКР
| Номер в ГРСИ РФ: | 96043-25 |
|---|---|
| Производитель / заявитель: | ООО "ТАУГАЗ", г. Арзамас |
Комплексы для измерения количества газа ТАУ-СГТКР (далее - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96043-25 | ||||||||||||
| Действует | по 05.08.2030 | ||||||||||||
| Наименование | Комплексы для измерения количества газа | ||||||||||||
| Модель | ТАУ-СГТКР | ||||||||||||
| Модификации |
ТАУ-СГТКР-Д-6 ТАУ-СГТКР-Р-65 ТАУ-СГТКР-Т-400 |
||||||||||||
| Приказы |
№1601 от
05.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c73bbf1e-a045-4564-ab3d-bb02ef7916b3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "ТАУГАЗ", РОССИЯ, 607222, Нижегородская обл., г.о. г. Арзамас, г. Арзамас, ул.Рабочий Порядок, д. 14, помещ. 4
Поверка
| Методика поверки / информация о поверке |
МП 2504/1-311229-2025 Государственная система обеспечения единства измерений. Комплексы для измерения количества газа ТАУ-СГТКР. Методика поверки
(с 05.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
для исполнения ТАУ-СГТКР-Т на базе счетчиков ТАУ-ТСГ
5 лет
для исполнений ТАУ-СГТКР-Д, ТАУ-СГТКР-Р, ТАУ-СГТКР-Т на базе счетчиков СГ
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 31 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96043-25: Описание типа
2025-96043-25.pdf
Файл устарел
|
Скачать | 476.6 КБ | |
|
96043-25: Методика поверки
МП 2504/1-311229-2025
2025-mp96043-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96043-25: Описание типа
2025-96043-25-1.pdf
|
Скачать | 476.6 КБ | |
|
96043-25: Методика поверки
МП 2504/1-311229-2025
2025-mp96043-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Комплексы для измерения количества газа ТАУ-СГТКР (далее - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям.
Описание
Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, измерении температуры газа с помощью корректора объема газа и вычислении объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введенных значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.
Комплекс состоит из корректора объема газа ТАУ-ТК (далее - корректор) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный № 92612-24), коммутационных элементов и счетчика газа в зависимости от исполнения:
- ТАУ-СГТКР-Т на базе счетчиков газа турбинных ТАУ-ТСГ (регистрационный № 93082-24); счетчиков газа СГ (регистрационный № 14124-14);
- ТАУ-СГТКР-Р на базе счетчиков газа ротационных РВГ (регистрационный № 87075-22);
- ТАУ-СГТКР-Д на базе счетчиков газа объемных мембранных ВКР (регистрационный № 86899-22).
Комплекс со встроенной платой модема является интеллектуальным прибором учета, позволяющим проводить измерения объема газа, приведенного к стандартным условиям и автоматически передавать данные о параметрах газопотребления в соответствии с устанавливаемыми режимами работ.
Комплекс газа ТАУ-СГТКР может выпускаться в модификациях У, 2У, которые отличаются повышенной точностью.
Корректор может быть смонтирован удаленно от счетчика.
Информация о рабочем объеме со счетчиков в корректор передается c помощью импульсного электрического сигнала.
Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа или на корпусе счетчика.
Комплексы обеспечивают выполнение следующих функций:
- измерение объема газа при рабочих условиях и температуры газа;
- вычисление объема газа, приведенного к стандартным условиям;
- обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;
- ведение архива потребления газа, нештатных ситуаций и изменения условнопостоянных величин;
- передачу измеренной и рассчитанной информации по проводному интерфейсу или с помощью встроенного модема.
Общий вид основных исполнений комплексов представлен на рисунке 1.

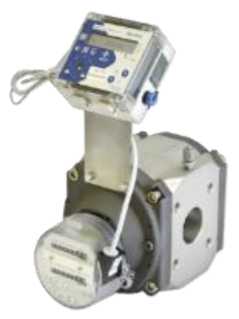

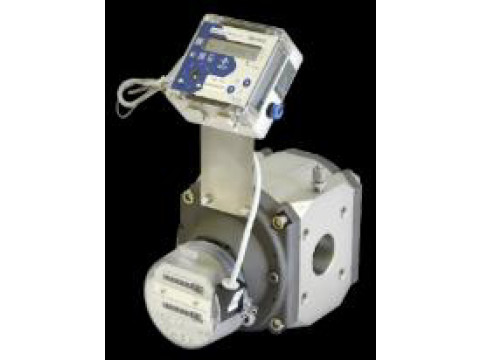

Исполнение ТАУ-СГТКР-Р

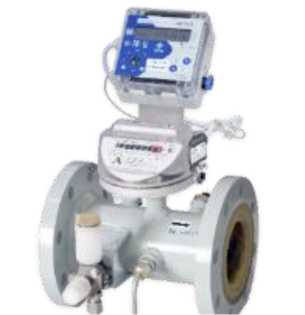

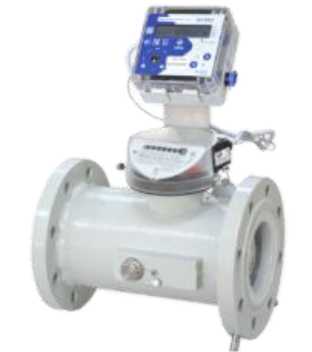

Исполнение ТАУ-СГТКР-Т

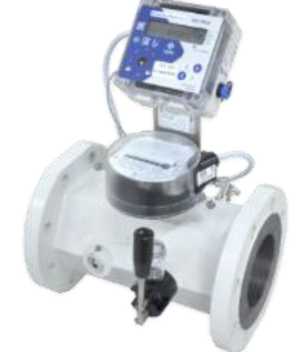

Исполнение ТАУ-СГТКР-Д
Рисунок 1 - Общий вид основных исполнений комплекса
Структура условного обозначения комплекса:
ТАУ-СГТКР-[1]-[2], где:
ТАУ-СГТКР - наименование комплекса;
[1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р, мембранный (диафрагменный) - Д;
[2] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч.
В комплексах пломбируются:
- корректор путем пломбирования крышки платы CPU с отверстием для доступа к закрытой пластиной кнопке поверителя, проволокой и свинцовой (пластмассовой) пломбой с нанесением знака поверки и крышки платы CPU с помощью проволоки и свинцовой (пластмассовой) пломбы с оттиском изготовителя или организации, выполнявшей ремонт;
- счетчик газа путем пломбирования крышки счетного механизма счетчика с помощью свинцовой (пластмассовой) пломбы;
- место присоединения преобразователя температуры с помощью свинцовой (пластмассовой) пломбы;
- место присоединения датчика импульсов с помощью свинцовой (пластмассовой) пломбы.
Знак поверки наносится путем давления на пломбы.
Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

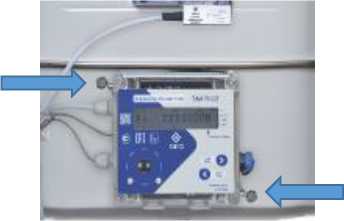

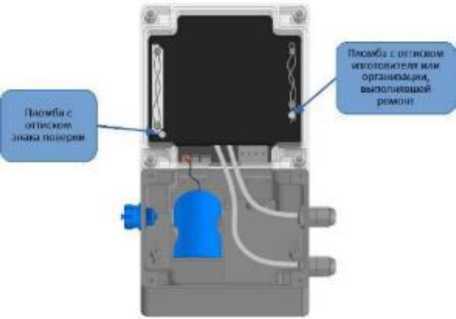

Рисунок 2 - Схема пломбировки от несанкционированного доступа корректора, обозначение места нанесения знака поверки
Исполнение ТАУ-СГТКР-Р

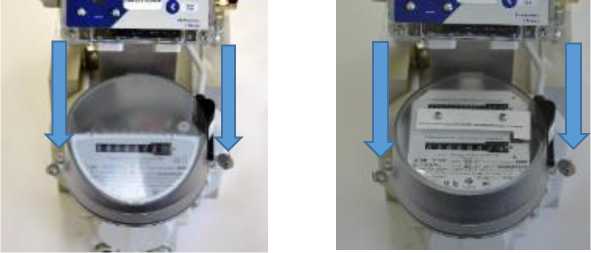

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки
Исполнение ТАУ-СГТКР-Д
Монтаж термопреобразователя сопротивления Pt500 (500П) в потоке газа
Монтаж термопреобразователя сопротивления Pt500 (500П) на корпусе счетчика

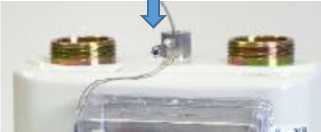

Рисунок 4 - Схема пломбировки от несанкционированного доступа места присоединения преобразователя температуры, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТК12 |
|
Номер версии |
* _ |
|
Цифровой идентификатор ПО (контрольная сумма) |
* _ |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* Номер версии и цифровой идентификатор комплекса соответствует номеру версии и цифровому идентификатору корректора, указанным в описании типа корректора. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон объемного расхода при рабочих условиях*, м3/ч: | |
|
- исполнение ТАУ-СГТКР-Д |
от 0,016 до 160 |
|
- исполнение ТАУ-СГТКР-Т |
от 5 до 4000 |
|
- исполнение ТАУ-СГТКР-Р |
от 0,4 до 650 |
|
Диапазон измерений температуры газа, °С: |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности | |
|
измерения объема газа при рабочих условиях, %: | |
|
- исполнение ТАУ-СГТКР-Д в диапазоне объемных | |
|
расходов при рабочих условиях: |
±1,5 |
|
а) от 0,1 ^ном до Qмакс включ. | |
|
б) от Qмин до 0,1^Ном |
±2,85 |
|
- исполнение ТАУ-СГТКР-Д модификация У в | |
|
диапазоне объемных расходов при рабочих условиях: |
±1,5 |
|
а) от 0,1 ^ном до Qмакс включ. | |
|
б) от Qмин до 0,1^Ном |
±2,0 |
|
- исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р в | |
|
диапазоне объемных расходов при рабочих условиях: |
±1,0 |
|
а) Qt до Qмакс включ. | |
|
б) от Qмин до Qt |
±2,0 |
|
- исполнение ТАУ-СГТКР-Р модификация У в | |
|
диапазоне объемных расходов при рабочих условиях: | |
|
а) 0,05^макс до Qмакс включ. |
±1,0 |
|
б) от Qмин до 0,05^макс |
±2,0 |
|
- исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р | |
|
модификация 2У в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс включ. |
±0,9 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным | |
|
условиям, с учетом погрешности измерения температуры и погрешности алгоритма вычисления и его программной реализацией, % |
±0,15 |
Продолжение таблицы 2
|
Наименование параметра |
Значение |
|
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям**, %: - исполнение ТАУ-СГТКР-Д в диапазоне объемных расходов при рабочих условиях: а) от 0,1 ^ном до Qмакс включ. б) от Qмин до ОД^ном - исполнение ТАУ-СГТКР-Д модификация У в диапазоне объемных расходов при рабочих условиях: а) от 0,1 ^ном до Qмакс включ. б) от Qмин до ОД^ном - исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р в диапазоне объемных расходов при рабочих условиях: а) Qt до Qмакс включ. б) от Qмин до Qt - исполнение ТАУ-СГТКР-Р модификация У в диапазоне объемных расходов при рабочих условиях: а) 0,05^макс до Qмакс включ. б) от Qмин до 0,05^макс - исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р модификация 2У в диапазоне объемных расходов при рабочих условиях от Qмин до Qмакс включ. |
±1,65 ±3,0 ±1,65 ±2,15 ±1,15 ±2,15 ±1,15 ±2,15 ±1,05 |
|
* Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика. ** Без учета погрешности от принятия давления и коэффициента сжимаемости за условно-постоянные величины. Примечание - Приняты следующие обозначения: ^^ном - номинальный объемный расход при рабочих условиях, м3/ч; Qмакс - максимальный объемный расход при рабочих условиях, м3/ч; ^^мин - минимальный объемный расход при рабочих условиях, м3/ч; Qt - значение переходного объемного расхода между максимальным и минимальным значениями диапазона измерений, который условно делит диапазон измерения на две части (определяется типом счетчика и указан в его технической документации), м3/ч. | |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2022, пропан, аргон, азот, воздух и другие неагрессивные сухие газы |
|
Интерфейсы связи |
Оптический, RS-232/RS-422 или модем |
|
Максимальное избыточное давление газа*, МПа: - исполнение ТАУ-СГТКР-Д - исполнение ТАУ-СГТКР-Т, ТАУ-СГТКР-Р |
0,05 1,6 |
|
Температура газа*, °С |
от -30 до +60 |
Продолжение таблицы 3
|
Наименование параметра |
Значение |
|
Условия эксплуатации: - температура окружающей среды*, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -30 до +60 95 от 84,0 до 106,7 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
Группа N2 |
|
Напряжение питания постоянного тока, В: - встроенная батарея - от внешнего источника |
3,6 от 6 до 9 |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
|
Потребляемая мощность, Вт, не более |
0,45 |
|
Габаритные размеры комплексов, мм: - ширина - высота - длина |
от 194 до 900 от 295 до 800 от 190 до 1000 |
|
Масса, кг |
от 3,9 до 107,0 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb Х |
|
* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс. | |
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на шильдик методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс для измерения количества газа ТАУ-СГТКР |
_ |
1 |
|
Руководство по эксплуатации |
УРГП.407369.023 РЭ |
1 |
|
Паспорт* |
УРГП.407369.023 ПС |
1 |
|
Комплект монтажных частей |
_ |
1** |
|
Сервисное ПО |
ТАУКОД-Сервис |
1** |
|
* В бумажной и/или электронной форме. * * Поставляется по заказу. | ||
Сведения о методах измерений
приведены в п. 3 Руководства по эксплуатации УРГП.407369.023 РЭ.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1);
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.654-2015 Требования к программному обеспечению средств измерений. Основные положения;
УРГП.407369.023 ТУ «Комплексы для измерения количества газа ТАУ-СГТКР.
Технические условия».
