Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30
| Номер в ГРСИ РФ: | 96131-25 |
|---|---|
| Производитель / заявитель: | KVTEK Power Systems Pvt. Ltd., ИНДИЯ |
Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30 (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96131-25 | ||||||
| Действует | по 13.08.2030 | ||||||
| Наименование | Измерители электрической емкости и тангенса угла диэлектрических потерь | ||||||
| Модель | Q-30 | ||||||
| Приказы |
№1683 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6f850794-ca37-c258-45a3-87859093886e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
KVTEK Power Systems Pvt. Ltd., ИНДИЯ, 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana
Поверка
| Методика поверки / информация о поверке |
РТ-МП-305-201/1.1-2025 Государственная система обеспечения единства измерений. Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96131-25: Описание типа
2025-96131-25.pdf
Файл устарел
|
Скачать | 145.4 КБ | |
|
96131-25: Методика поверки
2025-mp96131-25.pdf
Файл устарел
|
Скачать | 1.7 MБ | |
|
96131-25: Описание типа
2025-96131-25-1.pdf
|
Скачать | 145.4 КБ | |
|
96131-25: Методика поверки
РТ-МП-305-201/1.1-2025
2025-mp96131-25-1.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30 (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.
Описание
Принцип действия измерителей основан на методе измерения токов, поступающих с эталонного конденсатора и объекта измерений, с последующей оцифровкой и обработкой полученных сигналов.
Измерители конструктивно выполнены в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели.
Измерители состоят из блока измерительного, аналого-цифровых преобразователей и устройства передачи информации, расположенных в едином корпусе. Кабели для подключения хранятся в отдельной упаковке.
Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на подключаемом компьютере.
Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием внешнего эталонного конденсатора.
Для связи с компьютером измерители оснащены разъемами Ethernet и USB.
На заднюю панель измерителей методом гравировки наносятся серийные номера в виде буквенно-цифровых обозначений, состоящих из латинских букв и арабских цифр, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели.
Рабочее положение измерителей - горизонтальное.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений представлен на рисунке 1, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунке 2.

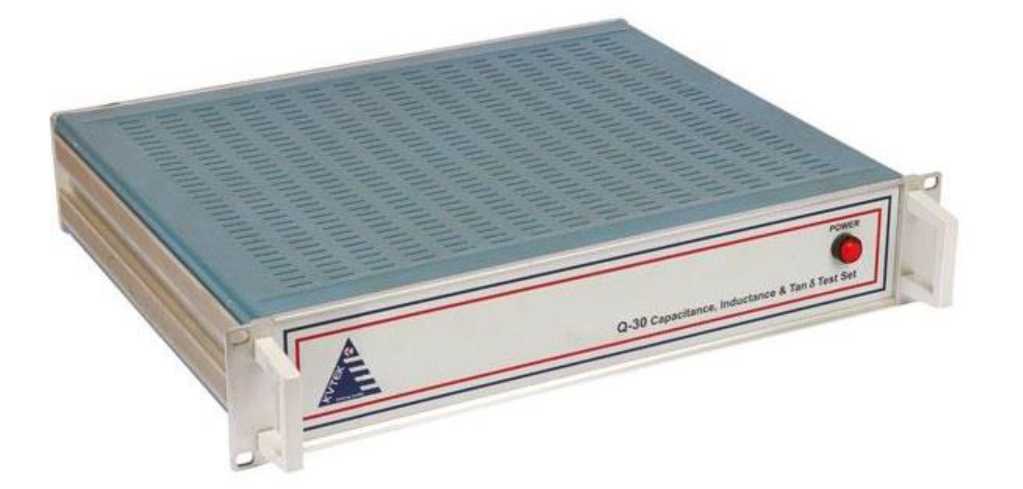

Рисунок 1 - Общий вид средства измерений

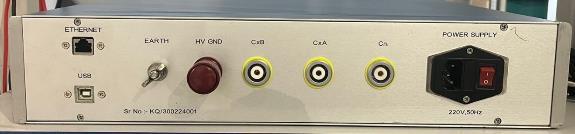

Рисунок 2 - Обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
Программное обеспечение
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Q-30v6.2.vi |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже v6.2 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрической емкости, пФ |
от 10 до 1-106* |
|
Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ |
±(0,002-Сх+0,1)** |
|
Диапазон измерений тангенса угла потерь |
от 5,0-10’5 до 1,0 |
|
Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь |
±(0,005 Чдбх + 0,00005)** |
|
Диапазон измерений напряжения переменного тока, кВ |
от IcNmn/2^nf<N до * ** *** ICNmax/2^rCN |
|
Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока, В |
±(0,01 •Ux + 1)** |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Пределы допускаемой абсолютной основной погрешности измерений частоты напряжения переменного тока, Гц |
±(0,001 f + 0,1)** |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 10 до 80 от 84 до 106 |
|
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений | |
|
Примечания: * указанный диапазон измерений электрической емкости обеспечивается при протекании тока в канале Сх силой от 2-10’5 до 5 А, а в канале Cn от 2-10-5 до 0,01 А; * * Сх, tg6x, Ux, fx- измеренные значения емкости, тангенса угла потерь, напряжения и частоты; * ** IcNmin = 2-10’5 А, IcNmax = 0,01 А, f = 50 Гц, Cn - номинальное значение емкости конденсатора, подключенного в канал Cn. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Условия применения: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа |
от -10 до +50 до 90 от 84 до 106 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
85 х 450 х 365 |
|
Масса (без учета кабелей), кг, не более |
10,1 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
7 8000 |
Знак утверждения типа
знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Измеритель электрической емкости и тангенса угла диэлектрических потерь |
Q-30 |
1 |
|
Комплект кабелей, проводов и ЗИП |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 2 «Технические характеристики» документа «Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «18» августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «26» сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Стандарт предприятия».
