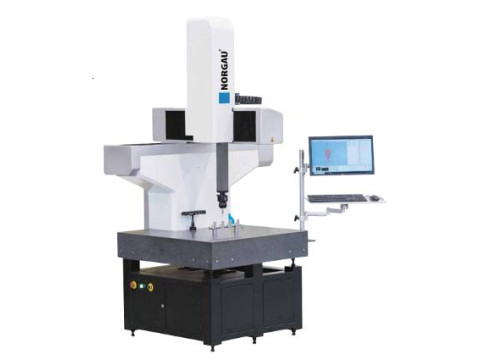

Машины координатно-измерительные NORGAU NCMM Optimal
| Номер в ГРСИ РФ: | 96134-25 |
|---|---|
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Машины координатно-измерительные NORGAU NCMM Optimal (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96134-25 | ||||||
| Действует | по 13.08.2030 | ||||||
| Наименование | Машины координатно-измерительные | ||||||
| Модель | NORGAU NCMM Optimal | ||||||
| Модификации |
NCMM Optimal-454 NCMM Optimal-575 |
||||||
| Приказы |
№1683 от
13.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d7b0a635-dfde-1b27-66a6-f53967857d8a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн. тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Поверка
| Методика поверки / информация о поверке |
МП-733-2025 Государственная система обеспечения единства измерений. Машины координатно-измерительные NORGAU NCMM Optimal. Методика поверки
(с 13.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96134-25: Описание типа
2025-96134-25.pdf
|
Скачать | 142.2 КБ | |
|
96134-25: Методика поверки
МП-733-2025
2025-mp96134-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Машины координатно-измерительные NORGAU NCMM Optimal (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Описание
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартовую систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ представляют собой стационарные машины консольного типа с неподвижным измерительным столом.
КИМ состоит из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, фиксированной консоли, пиноли по оси Z, встроенных измерительных шкал по трем осям координат. Перемещение КИМ по осям осуществляется по линейным направляющим на подшипниках скольжения с использованием пульта управления или через программное обеспечение на персональном компьютере. Станина КИМ имеет встроенные антивибрационные регулируемые опоры пассивного гашения.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
КИМ может быть оснащена системой термокомпенсации. Температурные датчики установлены на КИМ. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали, когда система термокомпенсации активна. Программное обеспечение (далее - ПО) корректирует измерения, выполняемые координатно-измерительной машиной, используя значения температуры, измеренные с помощью датчиков. КИМ могут быть оснащены измерительными головками PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH6, PH10M-iQ PLUS, и контактными датчиками SP25M, TP20, TP200, CF20, CZ20 с набором щупов разного диаметра, формы и длины.
К данному типу средств измерений относятся КИМ относятся машины координатноизмерительные NORGAU NCMM Optimal, изготавливаемых в следующих модификациях: NCMM Optimal-454, NCMM Optimal-575. Модификации различаются диапазоном измерений.
Заводской номер в числовом формате, состоящий из арабских цифр, наноситься типографским способом на маркировочную наклейку, расположенную на задней части измерительного стола.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

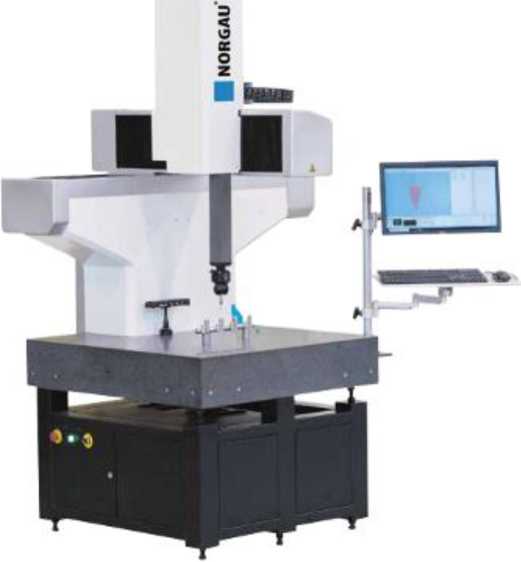

Общий вид КИМ NORGAU NCMM Optimal представлен на рисунке 1.
а)

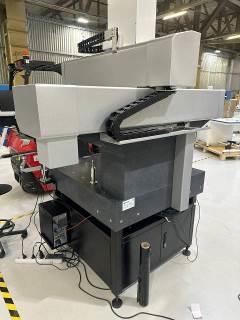

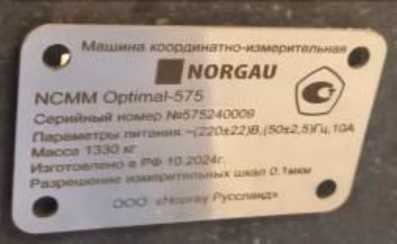

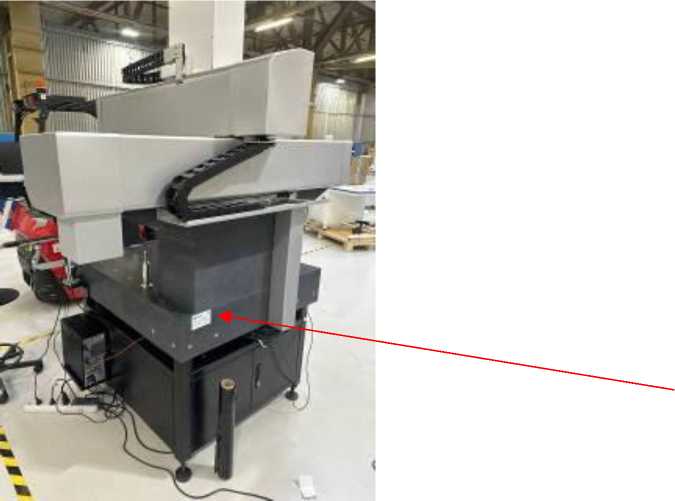

Место нанесения заводского номера средства измерений
б)
Рисунок 1 - Машины координатно-измерительные NORGAU NCMM Optimal: а) общий вид; б) место нанесения маркировочной наклейки
Программное обеспечение
КИМ работают под управлением метрологически значимого ПО PolyWorks, RationalDmis, Modus, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение, не ниже | ||
|
Идентификационное наименование ПО |
PolyWorks |
RationalDmis |
Modus |
|
Номер версии (идентификационный номер) ПО |
не ниже v.2019 |
не ниже v.2024 |
не ниже v.1.6 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ | ||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Модификация |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности | |||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp | |
|
NCMM Optimal-454 |
от 0 до 400 |
от 0 до 500 |
от 0 до 400 |
±(3,0+L/300) * ±(3,0+L/200) ** |
3,0 |
|
NCMM Optimal-575 |
от 0 до 500 |
от 0 до 700 |
от 0 до 500 | ||
|
где MPEe - пределы допускаемой абсолютной объемной погрешности, мкм; MPEp - предел допускаемой абсолютной погрешности измерительной головки, мкм; L - измеряемая длина в мм; при температуре окружающего воздуха от +18 °С до +22 °С включ.; ** при температуре окружающего воздуха от +15 °С до +18 °С и св. +22 °С до +25 °С включ., и при наличии системы активной температурной компенсации | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±2,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +15 до +25 от 25 до 75 |
|
Допустимое изменение температуры, °C не более, в течение: - 1 часа - 24 часов |
1 2 |
|
Габаритные размеры, мм, не более, модификаций: NCMM Optimal-454 NCMM Optimal-575 |
1180x1310x2280 1280x1510x2480 |
|
Масса, кг, не более, модификаций: NCMM Optimal-454 NCMM Optimal-575 |
1000 1330 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на маркировочную наклейку и титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная NORGAU* |
NCMM Optimal |
1 шт. |
|
Электронный контролер управления КИМ |
_ |
1 шт. |
|
Пульт управления |
_ |
1 шт. |
|
Измерительная головка** |
PH10M PLUS / PH10MQ PLUS / PH10T PLUS / PH6 / PH10M-iQ PLUS |
1 шт. |
|
Контактный датчик** |
SP25M / TP20 / TP200 / CF20 / CZ20 |
1 шт. |
|
Система температурной компенсации |
_ |
По заказу |
|
Калибровочная сфера |
_ |
1 шт. |
|
Персональный компьютер с установленным ПО |
_ |
1 шт. |
|
Руководство по эксплуатации на русском языке |
26.51.66-009-49360276- 2024РЭ |
1 экз. |
|
Паспорт |
КМ.01.049001ПС |
1 экз. |
|
* модификация определяется договором поставки * * модель определяется договором поставки | ||
Сведения о методах измерений
приведены: в разделе 2.3 «Использование изделия» документа 26.51.66-009-49360276-2024РЭ Машины координатно-измерительные NORGAU NCMM Optimal. Руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба;
ТУ 26.51.66-009-49360276-2024 Машины координатно-измерительные NORGAU NCMM Optimal. Технические условия.
