Меры для поверки систем координатно-измерительных CORE-D
| Номер в ГРСИ РФ: | 96155-25 |
|---|---|
| Производитель / заявитель: | Фирма "Wenzel Prazision GmbH", Германия |
Меры для поверки систем координатно-измерительных CORE-D (далее по тексту -меры) предназначены для воспроизведения единицы длины в области измерений геометрических параметров поверхностей сложной формы и поверки систем координатно-измерительных.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96155-25 | ||||||||||||
| Действует | по 14.08.2030 | ||||||||||||
| Наименование | Меры для поверки систем координатно-измерительных | ||||||||||||
| Модель | CORE-D | ||||||||||||
| Модификации |
CORE-D CAL-SPHEREMOUNT-D25мм CORE-D Calibration bar 2 spheres CORE-D Calibration bar 6 spheres |
||||||||||||
| Приказы |
№1685 от
14.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6cc26279-9fba-0bab-abfc-57e74d4b85a3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
WENZEL Group GmbH & Co. KG, ГЕРМАНИЯ, Werner-Wenzel-Straße, 97859 Wiesthal
Поверка
| Методика поверки / информация о поверке |
МП 203-43-2023 Государственная система обеспечения единства измерений. Меры для поверки систем координатно-измерительных CORE-D. Методика поверки
(с 14.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96155-25: Описание типа
2025-96155-25.pdf
Файл устарел
|
Скачать | 305 КБ | |
|
96155-25: Методика поверки
2025-mp96155-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96155-25: Описание типа
2025-96155-25-1.pdf
|
Скачать | 305 КБ | |
|
96155-25: Методика поверки
МП 203-43-2023
2025-mp96155-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Меры для поверки систем координатно-измерительных CORE-D (далее по тексту -меры) предназначены для воспроизведения единицы длины в области измерений геометрических параметров поверхностей сложной формы и поверки систем координатно-измерительных.
Описание
Принцип действия мер основан на воспроизведении диаметров и расстояний между центрами сфер и последующем определении отклонений измеренных величин от действительных значений.
Меры выпускаются в трех модификациях: CORE-D CAL-SPHEREMOUNT-D25mm, CORE-D Calibration bar 2 spheres, CORE-D Calibration bar 6 spheres, отличающихся между собой количеством сфер, техническими и метрологическими характеристиками.
Меры модификации CORE-D CAL-SPHEREMOUNT-D25mm представляют собой меры с одной сферой, выполненные в виде матовой сферы на стержне с двумя удлинителями и подставкой, на которую ее можно установить. Общий вид мер модификации CORE-D CAL-SPHEREMOUNT-D25mm представлен на рисунке 1.
Меры модификации CORE-D Calibration bar 2 spheres представляют собой меры с двумя сферами, выполненными в виде горизонтального стального параллелепипеда с закрепленными на нем матовыми сферами. Общий вид мер модификации CORE-D Calibration bar 2 spheres представлен на рисунке 2.
Меры модификации CORE-D Calibration bar 6 spheres представляют собой меры с шестью сферами, выполненными в виде стального параллелепипеда на ножке в защитном кожухе с закрепленными на нем матовыми сферами. Общий вид мер модификации CORE-D Calibration bar 6 spheres на рисунке 3.
Серийный номер мер в формате буквенно-цифрового обозначения на маркировочной наклейке (рисунок 4) наносится на нерабочую поверхность в местах, указанных на рисунках 1-3 мер методом наклейки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование мер от несанкционированного доступа не предусмотрено.
Место нанесения маркировочной наклейки с серийным номером

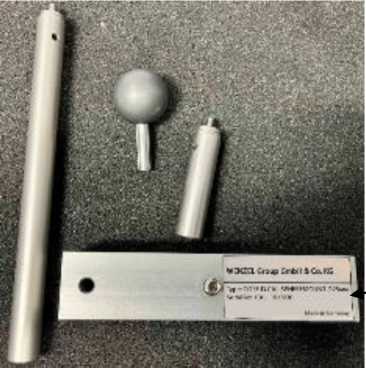

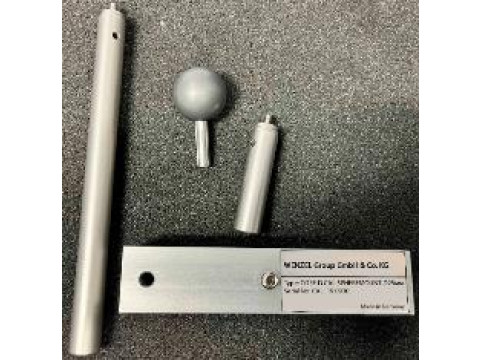

Рисунок 1 - Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25mm с указанием места нанесения серийного номера
Место нанесения маркировочной наклейки с серийным номером

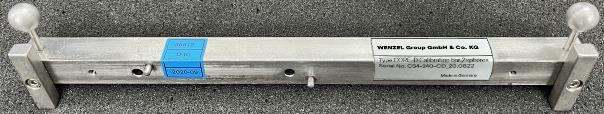

Рисунок 2 - Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D Calibration bar 2 spheres с указанием места нанесения серийного номера
Место нанесения маркировочной наклейки с серийным номером
б)

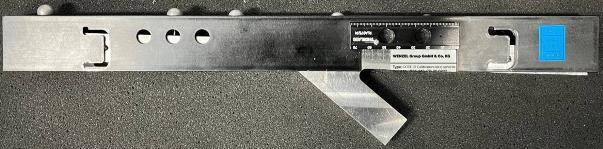

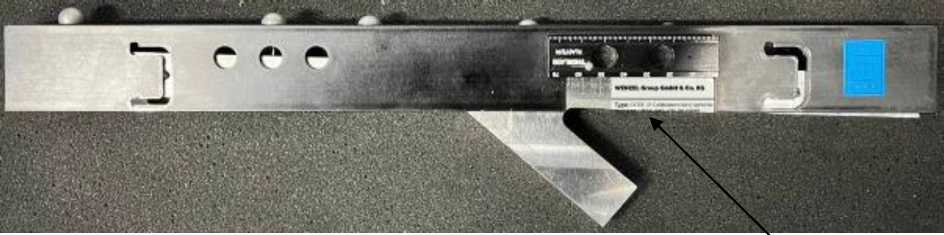

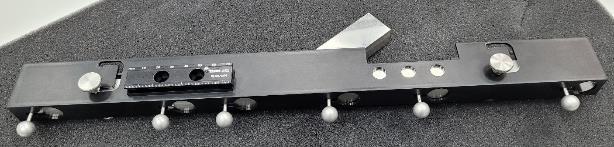

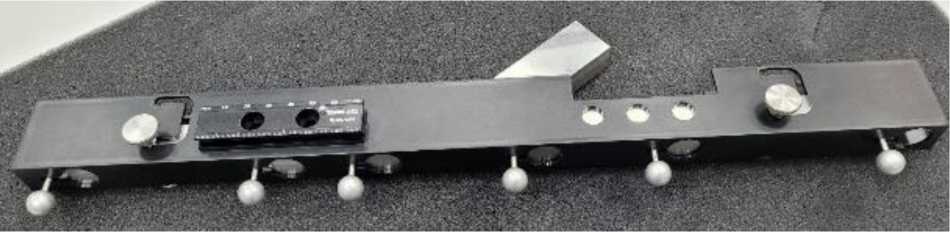

Рисунок 3 - а), б) Общий вид мер для поверки систем координатно-измерительных CORE-D модификации CORE-D Calibration bar 6 spheres и с указанием места нанесения серийного
номера
WENZEL Group GmbH & Со. KG
Место нанесения серийного номера
Type: CORESerial NotfS
D25mm
Made in Germany
Рисунок 4 - Вид маркировочной наклейки
Технические характеристики
Метрологические и технические характеристики мер представлены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25мм____________
|
Наименование характеристики |
Значение |
|
Номинальный диаметр сферы и допускаемое отклонение действительного значения диаметра сферы от номинального, мм |
25,000±0,25 |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра, мкм |
±1,00 |
|
Допускаемое отклонение от круглости, мкм, не более |
1,50 |
Таблица 2 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D Calibration bar 2 spheres _________________
|
Наименование характеристики |
Значение |
|
Номинальное расстояние между центрами сфер и допускаемое отклонение действительного значения расстояния между центрами сфер от номинального, мм |
226,0±0,35 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния между центрами сфер, мкм |
±(1,5+L/350), |
|
Примечание: L - измеряемый размер, м | |
Таблица 3 - Метрологические характеристики мер для поверки систем координатноизмерительных CORE-D модификации CORE-D Calibration bar 6 spheres
|
Наименование характеристики |
Значение |
|
Номинальное расстояние между центрами сфер и допускаемое отклонение действительного значения расстояния между центрами сфер от номинального, мм | |
|
S1-S2 |
105,0±0,35 |
|
S1-S3 |
170,0±0,35 |
|
S1-S4 |
245,0±0,35 |
|
S1-S5 |
290,0±0,35 |
|
S1-S6 |
385,5±0,35 |
|
S2-S3 |
65,0±0,35 |
|
S2-S4 |
140,0±0,35 |
|
S2-S5 |
185,0±0,35 |
|
S2-S6 |
280,5±0,35 |
|
S3-S4 |
75,0±0,35 |
|
S3-S5 |
120,0±0,35 |
|
S3-S6 |
215,5±0,35 |
|
S4-S5 |
45,0±0,35 |
|
S4-S6 |
140,5±0,35 |
|
S5-S6 |
95,5±0,35 |
|
Пределы допускаемой абсолютной погрешности воспроизведения расстояния между центрами сфер, мкм |
±(1,5+L/350) |
|
Примечание: L - измеряемый размер, м | |
Таблица 4 - Основные технические характеристики мер для поверки систем координатно-
|
измерительных CORE-D модификации CORE-D CAL-SPHEREMOUNT-D25мм | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
115 |
|
- ширина |
25 |
|
- высота |
190 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: - температура окружающей среды, °С |
От +18 до +21 |
|
- относительная влажность, %, не более |
75 |
|
Таблица 5 - Основные технические характеристики мер |
для поверки систем координатно- |
|
измерительных CORE-D модификации CORE-D Calibration |
bar 2 spheres |
|
Наименование характеристики |
Значение |
|
Номинальный диаметр сфер, мм |
12,00 |
|
Габаритные размеры, мм, не более: - длина |
270 |
|
- ширина |
80 |
|
- высота |
140 |
|
Масса, кг, не более |
1,1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
От +18 до +21 |
|
- относительная влажность, %, не более |
75 |
Таблица 6 - Основные технические характеристики мер для поверки систем координатно-
|
измерительных CORE-D модификации CORE-D Calibration |
bar 6 spheres |
|
Наименование характеристики |
Значение |
|
Номинальный диаметр сфер, мм |
12,00 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
450 |
|
- ширина |
100 |
|
- высота |
50 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
От +18 до +21 |
|
- относительная влажность, %, не более |
75 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Меры для поверки систем координатно-измерительных |
CORE-D |
1 шт.1) |
|
Кейс |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1)- конфигурация и количество мер определяется при заказе и указывается в |
Паспорте | |
Сведения о методах измерений
приведены в разделе 7 «Порядок работы» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 апреля 2021 г. №472;
Стандарт предприятия WENZEL Group GmbH & Co. KG.
