Машины испытательные MERTIS QBG
| Номер в ГРСИ РФ: | 96159-25 |
|---|---|
| Производитель / заявитель: | Changchun Qianbang Test Equipment Co., Ltd, КИТАЙ |
Машины испытательные MERTIS QBG (далее - машины) предназначены для измерений силы и перемещения (деформации) при проведении испытаний образцов материалов на растяжение, сжатие, изгиб, сдвиг, а также измерения величины трещины при проведении испытаний на выращивание трещины.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96159-25 | |||||||||
| Действует | по 15.08.2030 | |||||||||
| Наименование | Машины испытательные | |||||||||
| Модель | MERTIS QBG | |||||||||
| Модификации |
QBG-20 QBG-50 QBG-100 QBG-200 QBG-300 QBG-400 QBG-500 QBG-1000 QBG-20 LN QBG-50 LN QBG-100 LN QBG-200 LN QBG-300 LN QBG 400 LN QBG-500 LN QBG-1000 LN MERTIS QBG-20B QBG-50B QBG-100B QBG-200B QBG-300B QBG-400B QBG-500B QBG-1000B QBG-20H QBG-50H QBG-100H QBG-200H QBG-300H QBG-400H QBG-500H QBG-1000H QBG-20S QBG-50S QBG-100S QBG-200S QBG-300S QBG-400S QBG-500S QBG-1000S QBG-2000S |
|||||||||
| Приказы |
№1699 от
15.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e8d70868-c29d-6a27-3a99-f359ac52d75c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Changchun Qianbang Test Equipment Co., Ltd, КИТАЙ, 388, North Nuju Road, Economic Development Luyuan District, Changchun
Поверка
| Методика поверки / информация о поверке |
МП-600-2024 Государственная система обеспечения единства измерений. Машины испытательные MERTIS QBG. Методика поверки
(с 15.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96159-25: Описание типа
2025-96159-25.pdf
Файл устарел
|
Скачать | 435 КБ | |
|
96159-25: Методика поверки
МП-600-2024
2025-mp96159-25.pdf
Файл устарел
|
Скачать | 2.9 MБ | |
|
96159-25: Описание типа
2025-96159-25-1.pdf
|
Скачать | 435 КБ | |
|
96159-25: Методика поверки
МП-600-2024
2025-mp96159-25-1.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Машины испытательные MERTIS QBG (далее - машины) предназначены для измерений силы и перемещения (деформации) при проведении испытаний образцов материалов на растяжение, сжатие, изгиб, сдвиг, а также измерения величины трещины при проведении испытаний на выращивание трещины.
Описание
Принцип действия машин в статическом режиме заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.
Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.
Машины состоят из основания, на котором на пружинах закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления, электрического шкафа. На подвижной траверсе установлен динамический привод, состоящий из управляющего магнита, колеблющихся грузов, пружин и захватов.
Испытываемый образец закрепляется в захватах, скорость перемещения подвижной траверсы и нарастание нагрузки задается электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу в статическом режиме, измеряется датчиком силы, размещенным на неподвижной траверсе. Датчик может работать на растяжение и сжатие. Датчик перемещения, размещенный на нагружающей раме, связан с подвижной траверсой и измеряет ее перемещение.
Подвижная траверса перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых в движение электродвигателем, который располагается в нижней части нагружающей рамы.
Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к электронному блоку управления машин.
Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы высокотемпературными печами, температурными камерами, а также различными датчиками перемещений (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний.
Машины в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
LN - машины с пониженным уровнем шума;
B - машины с увеличенной шириной рабочей зоны;
H - машины с увеличенной высотой рабочей зоны;
S - машины, изготовленные на заказ (например, машины с нестандартными размерами рабочей зоны).
Выпускаемые модификации машин QBG-20, QBG-50, QBG-100, QBG-200, QBG-300, QBG-400, QBG-500, QBG-1000, QBG-20LN, QBG-50 LN, QBG-100 LN, QBG-200 LN, QBG-300 LN, QBG 400 LN, QBG-500 LN, QBG-1000 LN, MERTIS QBG-20B, QBG-50B, QBG-100B, QBG-200B, QBG-300B, QBG-400B, QBG-500B, QBG-1000B, QBG-20H, QBG-50H, QBG-100H, QBG-200H, QBG-300H, QBG-400H, QBG-500H, QBG-1000H, QBG-20S, QBG-50S, QBG-100S, QBG-200S, QBG-300S, QBG-400S, QBG-500S, QBG-1000S, QBG-2000S, QBG-3000S различаются внешним видом, диапазоном измерений силы.
Общий вид машин приведен на рисунках 1-5.
Пломбирование осуществляется посредством нанесения наклейки на электронный блок управления. Место нанесения пломбировочной наклейки указано на рисунке 6. Товарный знак наносится краской на фронтальную сторону машин. Изображение товарного знака приведено на рисунке 7.
Серийный номер машин в буквенно-цифровом формате наносится методом печати на маркировочную табличку, расположенную на основании машины с левой стороны. Общий вид маркировочной таблички приведён на рисунке 8. Нанесение знака поверки на машины не предусмотрено.

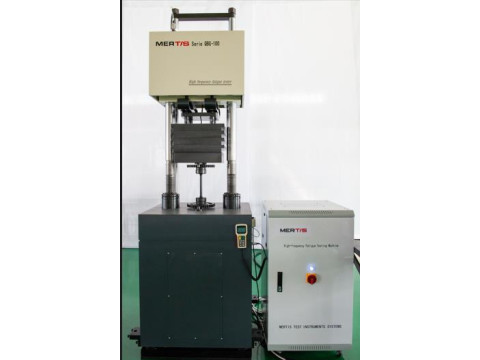

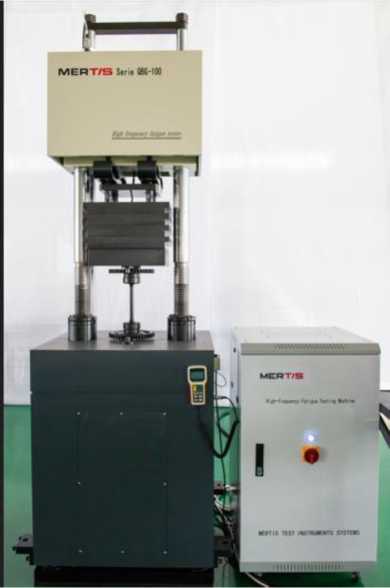

Рисунок 1 - Общий вид машин испытательных MERTIS QBG-20, QBG-50, QBG-100, QBG-200, QBG-300, QBG-400, QBG-500, QBG-1000

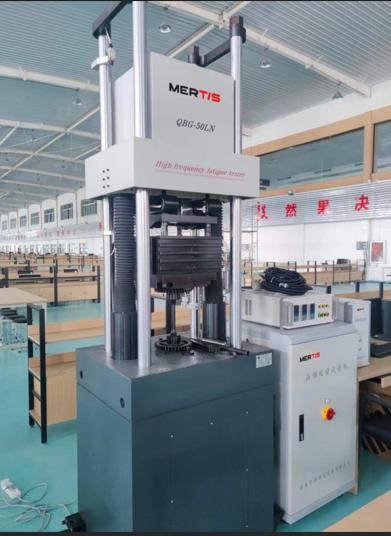

Рисунок 2 - Общий вид машин
испытательных MERTIS QBG-20LN, QBG-50 LN, QBG-100 LN, QBG-200 LN, QBG-300 LN, QBG-400 LN, QBG-500 LN, QBG-1000 LN

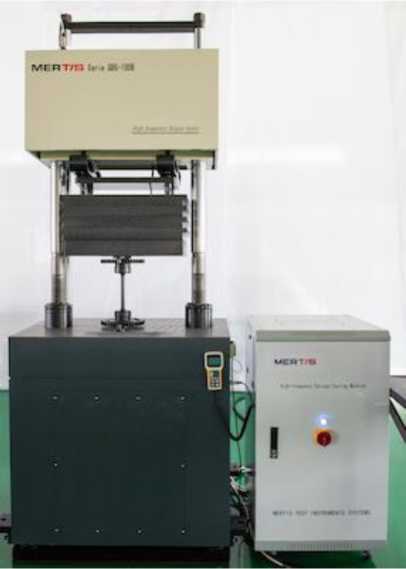

Рисунок 3 - Общий вид машин испытательных MERTIS QBG-20B, QBG-50B, QBG-100B,
QBG-200B, QBG-300B, QBG-400B, QBG-500B,
QBG-1000B

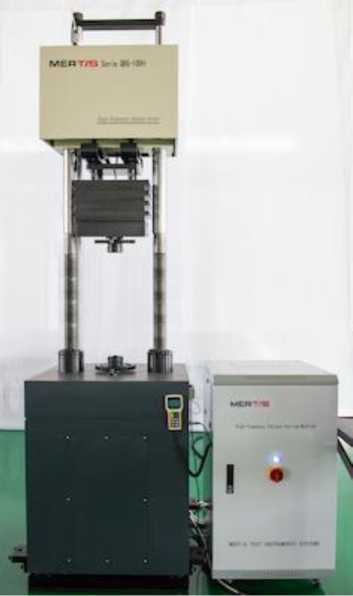

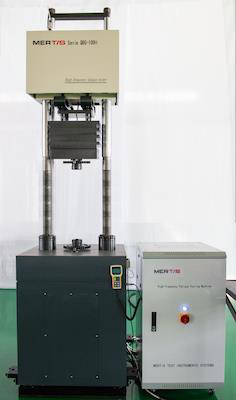

Рисунок 4 - Общий вид машин испытательных MERTIS QBG-20H, QBG-50H, QBG-100H, QBG-200H, QBG-300H, QBG-400H, QBG-500H, QBG-1000H

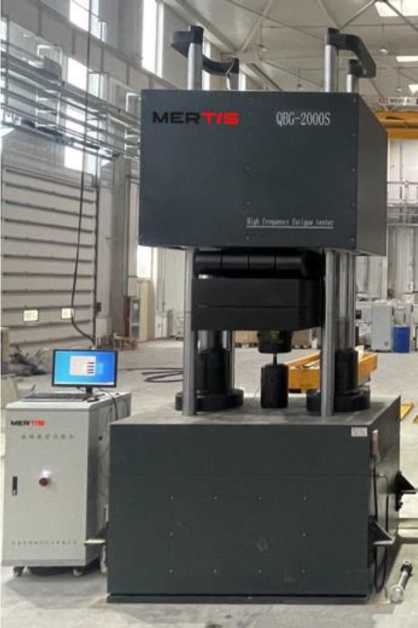

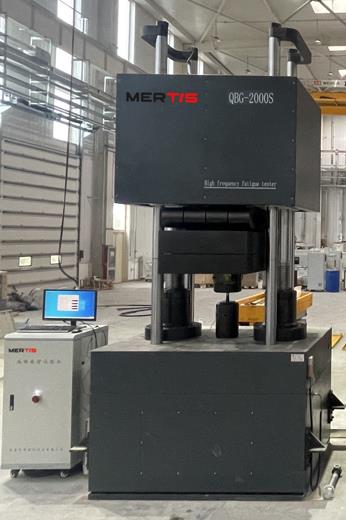

Рисунок 5 - Общий вид машин испытательных MERTIS QBG-20S, QBG-50S, QBG-100S, QBG-200S, QBG-300S, QBG-400S, QBG-500S, QBG-1000S, QBG-2000S, QBG-3000S

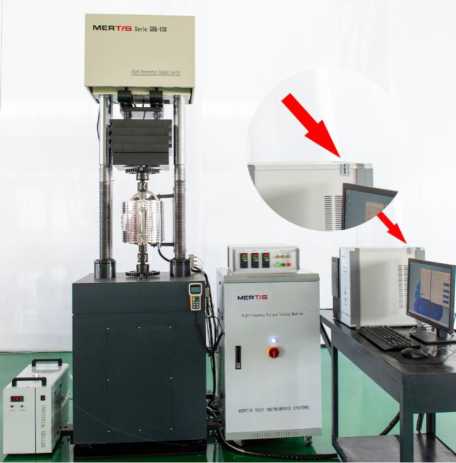

Рисунок 6 - Место нанесения пломбировочной наклейки
MERT/S
Рисунок 8 - Общий вид маркировочной таблички
Рисунок 7 - Изображение товарного знака
Программное обеспечение
Для работы с машинами используется программное обеспечение «merTEST- DF» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «merTEST-DF» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-DF |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
296B0081312FFE9EFB8F47891 E2B702D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
QBG-20 QBG-20B QBG-20H QBG-20S QBG-20LN |
QBG-50 QBG-50B QBG-50H QBG-50S QBG-50LN |
QBG-100 QBG-100B QBG-100H QBG-100S QBG-100LN |
QBG-200 QBG-200B QBG-200H QBG-200S QBG-200LN |
QBG-300 QBG-300B QBG-300H QBG-300S QBG-300LN | |
|
Диапазон измерений силы, кН |
от 0,04 до 20 |
от 0,1 до 50 |
от 0,2 до 100 |
от 0,4 до 200 |
от 0,6 до 300 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||||
|
1) Фактическое значение указывается в паспорте | |||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
QBG-400 QBG-400B QBG-400H QBG-400S QBG-400LN |
QBG-500 QBG-500B QBG-500H QBG-500S QBG-500LN |
QBG-1000 QBG-1000B QBG-1000H QBG-1000S QBG-1000LN |
QBG-2000S |
QBG-3000S | |
|
Диапазон измерений силы, кН |
от 0,8 до 400 |
от 1 до 500 |
от 2 до 1000 |
от 4 до 2000 |
от 6 до 3000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||||
|
1) Фактическое значение указывается в паспорте | |||||
Таблица 4 - Метрологические характеристики
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-OO3M-O25M-LT 3541-003М-025М -ST 3541-003М-025М-НТ1 3541-003М-025М-НТ2 3541-003M-O25M-LHT |
3 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-003M-O4OM-LT 3541-003М-040М -ST 3541-003М-040М-НТ1 3541-003M-040M-HT2 3541-003M-040M-LHT |
3 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-003M-O7OM-LT 3541-003М-070М -ST 3541-003М-070М-НГ1 3541-003M-070M-HT2 3541-003M-070M-LHT |
3 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-003M-1OOM-LT 3541-003М-100М -ST 3541-003М-100М-НГ1 3541-003M-100M-HT2 3541-003M-100M-LHT |
3 |
от 0 до 10 мм |
абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-003M-1OOM-LT 3541-003М-100М -ST 3541-003М-100М-НГ1 3541-003M-100M-HT2 3541-003M-100M-LHT |
3 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-005M-O25M-LT 3541-005М-025М -ST 3541-005М-025М-НГ1 3541-005M-O25M-HT2 3541-005M-O25M-LHT |
5 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-005M-040M-LT 3541-005М-040М -ST 3541-005М-040М-ШГ 3541-005M-040M-HT2 3541-005M-040M-LHT |
5 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-005M-070M-LT 3541-005М-070М -ST 3541-005M-070M-HT1 3541-005M-070M-HT2 3541-005M-070M-LHT |
5 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-005M-100M-LT 3541-005М-100М -ST 3541-005M-100M-HT1 3541-005M-100M-HT2 3541-005M-100M-LHT |
5 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-005M-120M-LT 3541-005М-120М -ST 3541-005M-120M-HT1 3541-005M-120M-HT2 3541-005M-120M-LHT |
5 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-008M-025M-LT 3541-008М-025М -ST 3541-008M-025M-HT1 3541-008M-025M-HT2 3541-008M-025M-LHT |
8 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-008M-040M-LT 3541-008М-040М -ST 3541-008M-040M-HT1 3541-008M-040M-HT2 3541-008M-040M-LHT |
8 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-008M-070M-LT 3541-008М-070М -ST 3541-008M-070M-HT1 3541-008M-070M-HT2 3541-008M-070M-LHT |
8 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св.0,3 до 7 мм |
|
3541-008M-100M-LT 3541-008М-100М -ST 3541-008M-100M-HT1 3541-008M-100M-HT2 3541-008M-100M-LHT |
8 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-008M-120M-LT 3541-008М-120М -ST 3541-008M-120M-HT1 3541-008M-120M-HT2 3541-008M-120M-LHT |
8 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-010M-025M-LT 3541-010М-025М -ST 3541-010M-025M-HT1 3541-010M-025M-HT2 3541-010M-025M-LHT |
10 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-010M-040M-LT 3541-010М-040М -ST 3541-010M-040M-HT1 3541-010M-040M-HT2 3541-010M-040M-LHT |
10 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-010M-O7OM-LT 3541-010М-070М -ST 3541-010M-O7OM-HT1 3541-010M-070M-HT2 3541-010M-070M-LHT |
10 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-010M-1OOM-LT 3541-010М-100М -ST 3541-010M-1OOM-HT1 3541-010M-1OOM-HT2 3541-010M-1OOM-LHT |
10 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-010M-12OM-LT 3541-010М-120М -ST 3541-010M-12OM-HT1 3541-010M-120M-HT2 3541-010M-120M-LHT |
10 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-012M-O25M-LT 3541-012М-025М -ST 3541-012M-O25M-HT1 3541-012M-O25M-HT2 3541-012M-O25M-LHT |
12 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-012M-O4OM-LT 3541-012М-040М -ST 3541-012M-O4OM-HT1 3541-012M-040M-HT2 3541-012M-040M-LHT |
12 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-012M-O7OM-LT 3541-012М-070М -ST 3541-012M-O7OM-HT1 3541-012M-070M-HT2 3541-012M-070M-LHT |
12 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-012M-1OOM-LT 3541-012М-100М -ST 3541-012M-1OOM-HT1 3541-012M-100M-HT2 3541-012M-100M-LHT |
12 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-012M-12OM-LT 3541-012М-120М -ST 3541-012M-12OM-HT1 3541-012M-120M-HT2 3541-012M-120M-LHT |
12 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-020M-O25M-LT 3541-020М-025М -ST 3541-020M-O25M-HT1 3541-020M-O25M-HT2 3541-020M-O25M-LHT |
20 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-020M-O4OM-LT 3541-020М-040М -ST 3541-020M-O4OM-HT1 3541-020M-040M-HT2 3541-020M-040M-LHT |
20 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3541-O2OM-O7OM-LT 3541-020М-070М -ST 3541-O2OM-O7OM-HT1 3541-020М-070М-НТ2 3541-O2OM-O7OM-LHT |
20 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-O2OM-1OOM-LT 3541-020М-100М -ST 3541-O2OM-1OOM-HT1 3541-O2OM-1OOM-HT2 3541-O2OM-1OOM-LHT |
20 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-O2OM-12OM-LT 3541-020М-120М -ST 3541-O2OM-12OM-HT1 3541-O2OM-12OM-HT2 3541-O2OM-12OM-LHT |
20 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-005M-025M-ST 3548COD-005M-025M- HT |
5 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-005M-040M-ST 3548COD-005M-040M- HT |
5 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-005M-070M-ST 3548COD-005M-070M- HT |
5 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-005M-100M-ST 3548COD-005M-100M- HT |
5 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-005M-120M-ST 3548COD-005M-120M- HT |
5 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-008M-025M-ST 3548COD-008M-025M- HT |
8 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-008M-040M-ST 3548COD-008M-040M- HT |
8 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-008M-070M-ST 3548COD-008M-070M- HT |
8 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3548COD-008M-100M-ST 3548COD-008M-100M- HT |
8 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-008M-120M-ST 3548COD-008M-120M- HT |
8 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-010M-025M-ST 3548COD-010M-025M- HT |
10 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-010M-040M-ST 3548COD-010M-040M- HT |
10 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-010M-070M-ST 3548COD-010M-070M- HT |
10 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-010M-100M-ST 3548COD-010M-100M- HT |
10 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-010M-120M-ST 3548COD-010M-120M- HT |
10 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-012M-025M-ST 3548COD-012M-025M- HT |
12 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-012M-040M-ST 3548COD-012M-040M- HT |
12 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-012M-070M-ST 3548COD-012M-070M- HT |
12 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-012M-100M-ST 3548COD-012M-100M- HT |
12 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-012M-120M-ST 3548COD-012M-120M- HT |
12 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3548COD-020M-025M-ST 3548COD-020M-025M- HT |
20 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-020M-040M-ST 3548COD-020M-040M- HT |
20 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-020M-070M-ST 3548COD-020M-070M- HT |
20 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-020M-100M-ST 3548COD-020M-100M- HT |
20 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-020M-120M-ST 3548COD-020M-120M- HT |
20 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3648-010M-005M-ST 3648-010M-005M-HT |
10 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 мм не включ. и св. 0,3 до 0,5 мм |
|
3648-010M-010M-ST 3648-010M-010M-HT |
10 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 мм не включ. и св. 0,3 до 1 мм |
|
3648-010M-025M-ST 3648-010M-025M-HT |
10 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 мм не включ. и св. 0,3 до 2,5 мм |
|
3648-0125M-005M-ST 3648-0125M-005M-HT |
12,5 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 мм не включ. и св. 0,3 до 0,5 мм |
|
3648-0125M-010M-ST 3648-0125M-010M-HT |
12,5 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 мм не включ. и св. 0,3 до 1 мм |
|
3648-0125M-025M-ST 3648-0125M-025M-HT |
12,5 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 мм не включ. и св.0,3 до 2,5 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3648-025M-005M-ST 3648-025M-005M-HT |
25 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 мм не включ. и св. 0,3 до 0,5 мм |
|
3648-025M-010M-ST 3648-025M-010M-HT |
25 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 мм не включ. и св. 0,3 до 1 мм |
|
3648-025M-025M-ST 3648-025M-025M-HT |
25 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 мм не включ. и св. 0,3 до 2,5 мм |
|
3648-050M-005M-ST 3648-050M-005M-HT |
50 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 мм не включ. и св. 0,3 до 0,5 мм |
|
3648-050M-010M-ST 3648-050M-010M-HT |
50 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 мм не включ. и св. 0,3 до 1 мм |
|
3648-050M-025M-ST 3648-050M-025M-HT |
50 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 мм не включ. и св. 0,3 до 2,5 мм |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
QBG-20 QBG-20B QBG-20H QBG-20S QBG-20LN |
QBG-50 QBG-50B QBG-50H QBG-50S QBG-50LN |
QBG-100 QBG-100B QBG-100H QBG-100S QBG-100LN |
QBG-200 QBG-200B QBG-200H QBG-200S QBG-200LN |
QBG-300 QBG-300B QBG-300H QBG-300S QBG-300LN | |
|
Габаритные размеры модификации (ВысотахДлина ^Ширина), мм, не более: - машины - электрического шкафа |
1500x600x3300 600x600x1200 |
1500x680x3400 600x600x1200 |
1500x700x3500 600x600x1200 |
1500x800x3700 600x600x1200 |
1700x900x4000 600x600x1200 |
|
Масса, кг, не более: - машины - электрического шкафа |
1500 145 |
2000 145 |
2800 150 |
4300 170 |
6300 180 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
QBG-400 QBG-400B QBG-400H QBG-400S QBG-400LN |
QBG-500 QBG-500B QBG-500H QBG-500S QBG-500LN |
QBG-1000 QBG-1000B QBG-1000H QBG-1000S QBG-1000LN |
QBG-2000S |
QBG-3000S | |
|
Габаритные размеры модификации (ВысотахДлина хШирина), мм, не более: - машины |
1800х1000х |
1830х1075х |
1650х1200х |
1800х1400х |
2000х1500х |
|
х4500 |
х4000 |
х4700 |
х4800 |
х5110 | |
|
- электрического шкафа |
600x600x1200 |
600х600х1200 |
600х600х1320 |
600х600х1320 |
600х600х1320 |
|
Масса, кг, не более: - машины |
7000 |
9500 |
17000 |
25000 |
33000 |
|
- электрического шкафа |
180 |
180 |
260 |
270 |
270 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380+38-38 от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1) Машина испытательная MERTIS QBG |
_ |
1 |
|
2) Система управления и сбора данных |
_ |
1 |
|
3) Программное обеспечение merTEST-DF на электронном носителе |
_ |
1 |
|
4) Персональный компьютер |
_ |
1 |
|
5) Руководство по эксплуатации |
_ |
1 |
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
6) Датчик перемещения (деформации) |
_ |
По заказу |
|
7) Гидростанция |
_ |
По заказу |
|
8) Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Применение согласно предписаниям» документа «Машины испытательные MERTIS QBG. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
Стандарт предприятия Changchun Qianbang Test Equipment Co., Ltd, Китай.
Смотрите также
