Микроскопы видеоизмерительные ВИМ-II
| Номер в ГРСИ РФ: | 96192-25 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | ООО "ФОДИС", Московская обл., г. Королев |
Микроскопы видеоизмерительные ВИМ-II (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96192-25 | ||||||||||||
| Действует | по 21.08.2030 | ||||||||||||
| Наименование | Микроскопы видеоизмерительные | ||||||||||||
| Модель | ВИМ-II | ||||||||||||
| Модификации |
ВИМ-II 250ВВПА ВИМ-II 300ВВАК ВИМ-II 400ВВПАК |
||||||||||||
| Приказы |
№1723 от
21.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | aa463b13-80b8-590e-6cd5-de7d6aae67bd | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "Фодис", РОССИЯ, No. 66 Dongfang Road, Jingkou District, Zhenjiang City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 203-02-2025 Государственная система обеспечения единства измерений. Микроскопы видеоизмерительные ВИМ-II. Методика поверки
(с 21.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96192-25: Описание типа
2025-96192-25.pdf
Файл устарел
|
Скачать | 377.1 КБ | |
|
96192-25: Методика поверки
2025-mp96192-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96192-25: Описание типа
2025-96192-25-1.pdf
|
Скачать | 377.1 КБ | |
|
96192-25: Методика поверки
МП 203-02-2025
2025-mp96192-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Микроскопы видеоизмерительные ВИМ-II (далее - микроскопы) предназначены для бесконтактных и контактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Описание
Принцип действия микроскопов основан на измерении размеров детали по изображению, полученному со встроенного оптоэлектронного измерительного блока.
Микроскопы имеют жесткую консольную конструкцию и состоят из предметного стола, измерительных шкал (по осям X, Y и Z), оптоэлектронного измерительного блока, вычислительного блока. Измерения по оси Z выполняются с использованием функции автофокусировки. При необходимости, микроскопы могут быть оснащены контактным датчиком ТР20 или MCP, а также бесконтактным лазерным датчиком. Результаты измерений отображаются на мониторе персонального компьютера. Измерения проводятся в ручном, автоматическом или полуавтоматическом режимах.
Микроскопы конструктивно состоят из гранитного основания, подвижного предметного стола, вертикальной колонны с оптоэлектронным измерительным блоком, включающим оптическую систему, датчик и осветитель, и персонального компьютера.
В зависимости от диапазонов измерений по осям X и Y микроскопы изготавливают разных модификаций (табл. 2, 3): ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300,
ВИМ-II 400, ВИМ-II 500.
Модификации микроскопов могут иметь разные исполнения, отличающиеся типом управления перемещений по осям X, Y, Z, оснащением дополнительными датчиками для измерений линейных размеров по оси Z (контактными, лазерными). Также микроскопы могут изготавливаться с уменьшением габаритов и массы.
В зависимости от исполнения микроскопы имеют обозначение ВИМ-П_1__2_ _3__4 5 , где:
1 - верхняя граница наибольшего из диапазонов измерений в направлении
осей Х и Y (150, 200, 250, 300, 400, 500);
2 - исполнение, имеющее высокую или повышенную точность (В - высокоточный или ВВ с повышенной точностью) и без обозначения для стандартной точности;
3 - тип управления (ПА - полуавтоматическое (моторизированная ось Z),
А - полностью автоматическое) и без обозначения в случае механического перемещения стола;
4 - контактная система (К - при наличии контактного щупа, Л - при наличии лазерного датчика, ЛК - при наличии контактного щупа и лазерного датчика) и без обозначения для измерений только автофокусом;
5 - указывается только для исполнений микроскопов с уменьшенными
массогабаритными размерами и с внедрённой возможностью использования измерительного программного обеспечения М3 (при этом обозначается М3).
Нанесение знака поверки на микроскопы не предусмотрено. Серийный номер наносится на таблички, расположенные в местах, указанных на рисунке 2, и имеет буквенноцифровое обозначение (рисунок 1). Постоянные надписи маркировки на табличке выполнены фотохимическим способом, а переменные надписи выполнены ударным способом. Пломбировка выполнена с помощью наклейки самоклеящейся ленточной с индикацией при вскрытии.
Общий вид микроскопов представлен на рисунке 3.
НФОРИС1 ООО «ФОДИС»
ВИДЕОИЗМЕРИТЕЛЬНЫЙ МИКРОСКОП ВИМ-11
Исполнение BIIM-IIЗООВВАК
Серийный номер Р2307000601
ТУ 26.70.22-002-36088358-2024
Степень защиты IP 20
Напряжение 220 В
Частота max 50 Гц
Мощность не более 500 Вт
Дата изготовления Ноябрь 2024 г.
Место нанесения табличек с серийными номерами и букбенно-иифробыми обозначениями
Рисунок 1 - Внешний вид таблички

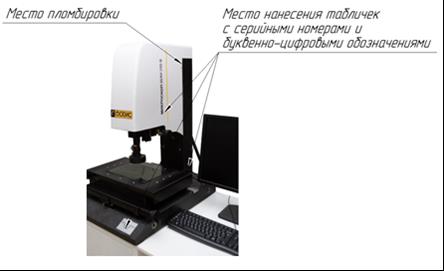

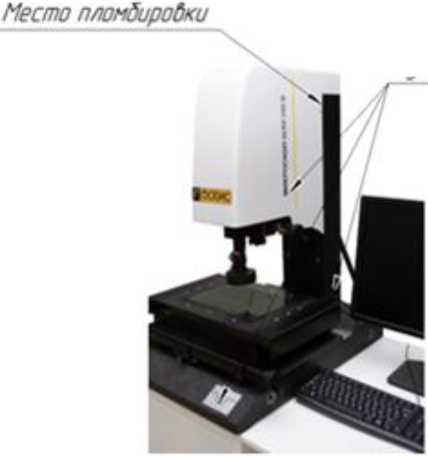

Рисунок 2 - Место нанесения табличек с серийным номером
(а)
(б)

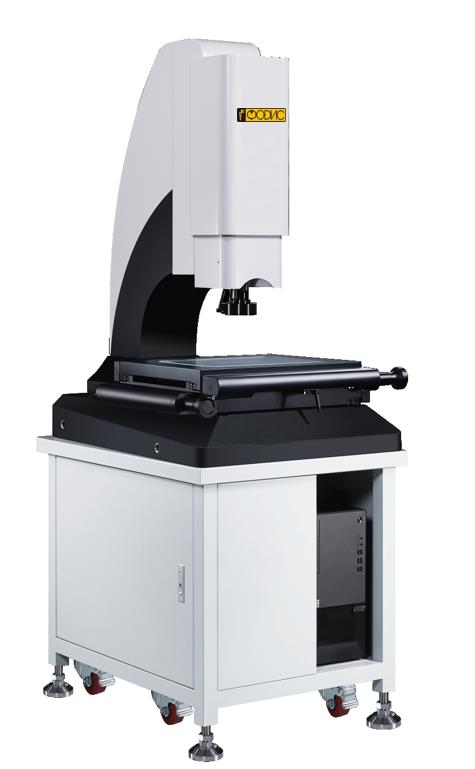

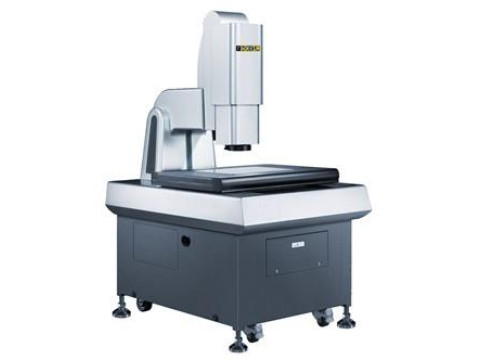

Рисунок 3 - Общий вид микроскопов:
а) микроскопы модификаций ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300;
б) микроскопы модификаций ВИМ-II 400, ВИМ-II 500;

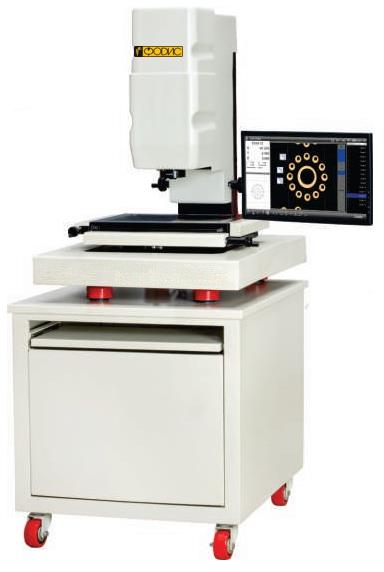

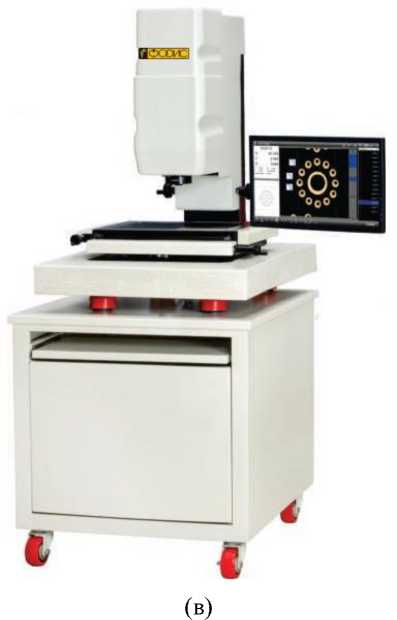

в) микроскопы модификаций ВИМ-II 150, ВИМ-II 200, ВИМ-II 250, ВИМ-II 300, ВИМ-II 400, ВИМ-II 500 с уменьшенными массогабаритными размерами
Программное обеспечение
Микроскопы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО), предназначенного для обеспечения взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения. Для защиты ПО от несанкционированного доступа используют защитный USB-ключ.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1. У каждого экземпляра микроскопа может быть одно из приведенных в таблице 1 ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||||
|
Идентификационное наименование ПО |
FodiSoft |
INS-C (Ins-M) |
M3 |
MSU-3DPro |
Gview DMIS CNC |
RationalVue |
|
Номер версии (идентификационный номер) ПО |
V. 9.00 и выше |
V 5.0.0.0 и выше |
V.3.00.00 и выше |
V.95.00.0000 и выше |
V. 3.0.0.0 и выше |
V. 2.1 и выше |
|
Цифровой идентификатор ПО |
отсутствует | |||||
Технические характеристики
Таблица 2 - Метрологические характеристики микроскопов модификаций ВИМ-II 150,
ВИМ-II 200 и ВИМ-II 250
|
Наименование характеристики |
Значение для модификаций | ||
|
ВИМ-II 150 |
ВИМ-II 200 |
ВИМ-II 250 | |
|
Диапазон измерений длины, мм - по оси X - по оси Y - по оси Z1) |
от 0 до 150 от 0 до 100 от 0 до 100 |
от 0 до 200 от 0 до 100 от 0 до 200 |
от 0 до 250 от 0 до 150 от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификаций |
|
ВИМ-II 150 ВИМ-II 200 ВИМ-II 250 | |
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) |
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) |
|
Диапазон измерений плоского угла |
от 0 до 360° |
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла |
±14'' |
|
Примечания: 1) по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте 2) L - измеряемая длина в мм 3) при оптическом увеличении 4,5 крат и выше | |
Таблица 3 - Метрологические характеристики микроскопов модификаций ВИМ-II 300,
ВИМ-II 400 и ВИМ-II 500
|
Наименование характеристики |
Значение для модификаций | ||
|
ВИМ-II 300 |
ВИМ-II 400 |
ВИМ-II 500 | |
|
Диапазон измерений длины, мм - по оси X - по оси Y - по оси Z1) |
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 300 от 0 до 200 |
от 0 до 500 от 0 до 400 от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(2,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модификаций | ||
|
ВИМ-II 300 |
ВИМ-II 400 |
ВИМ-II 500 | |
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «В», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(1,9+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) | ||
|
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ВВ», мкм2) - в направлении одной оси (X; Y) - в направлении оси Z при измерении автофокусом3) - в направлении оси Z при измерении контактной системой - в направлении оси Z при измерении лазерной системой |
±(1,4+L/250) ±(10+L/25) ±(1,9+L/200) ±(2,0+L/200) | ||
|
Диапазон измерений плоского угла |
от 0 до 360° | ||
|
Пределы допускаемой абсолютной погрешности при измерении плоского угла |
±14'' | ||
|
Примечания: 1) по заказу возможно изменение диапазона до 100, 200, 300, 400 или 500 мм, значение приведено в паспорте 2) L - измеряемая длина в мм 3) при оптическом увеличении 4,5 крат и выше | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||
|
ВИМ-II 150 ВИМ-II 200 |
ВИМ-II 250 |
ВИМ-II 300 |
ВИМ-II 400 |
ВИМ-II 500 | |
|
Цена единицы наименьшего разряда при измерении плоского угла, |
1'' | ||||
|
Цена единицы наименьшего разряда |
0,0001 | ||||
|
при измерении длины, мм, не более | |||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
620 |
704 |
704 |
854 |
1100 |
|
- ширина |
600 |
732 |
732 |
932 |
1100 |
|
- высота |
870 |
1000 |
1000 |
1100 |
1200 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение для модификаций | ||||
|
ВИМ-II 150 ВИМ-II 200 |
ВИМ-II 250 |
ВИМ-II 300 |
ВИМ-II 400 |
ВИМ-II 500 | |
|
Масса, без дополнительного оборудования, кг, не более |
150 |
180 |
190 |
290 |
490 |
|
Максимальная равнораспределенная нагрузка на предметный стол, кг, не более |
30 | ||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц, не более |
220±22 50 | ||||
|
Потребляемая мощность, Вт, не более |
400 (с ручным типом управления)/ 500 (с автоматическим и полуавтоматическим типом управления) | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 20 до 80 | ||||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
1100 |
Знак утверждения типа
наносится на табличку с серийным номером фотохимическим способом и титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Таблица 6 - Комплектность средства изме |
эений | |
|
Наименование |
Обозначение |
Количество |
|
Микроскоп видеоизмерительный |
ВИМ-II |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Измерения» документа «Микроскопы видеоизмерительные ВИМ-II. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26.11.2018 г;
ТУ 26.70.22-002-36088358-2024 «Микроскопы видеоизмерительные ВИМ-II. Технические условия».
