Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163
| Номер в ГРСИ РФ: | 96225-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО «БМ Эксперт», г. Москва |
Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96225-25 | ||||||||||||
| Действует | по 26.08.2030 | ||||||||||||
| Наименование | Антенны измерительные билогопериодические | ||||||||||||
| Модель | BME-LB 9161, BME-LB 9162, BME-LB 9163 | ||||||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 40e55433-f796-f6f7-a166-df5862b4db7d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «БМ Эксперт», РОССИЯ, 115142, г. Москва, вн.тер.г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284
Поверка
| Методика поверки / информация о поверке |
МП BME-LB 9161, 9162, 9163 Государственная система обеспечения единства измерений. Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96225-25: Описание типа
2025-96225-25.pdf
Файл устарел
|
Скачать | 470.1 КБ | |
|
96225-25: Методика поверки
МП BME-LB 9161, 9162, 9163
2025-mp96225-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96225-25: Описание типа
2025-96225-25-1.pdf
|
Скачать | 470.1 КБ | |
|
96225-25: Методика поверки
МП BME-LB 9161, 9162, 9163
2025-mp96225-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Описание
Конструктивно антенны представляют собой гибрид биконической
и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Антенны подключаются к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.
Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунке 4. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится на корпус антенны в виде наклейки в формате «BME ХХХХХХ».

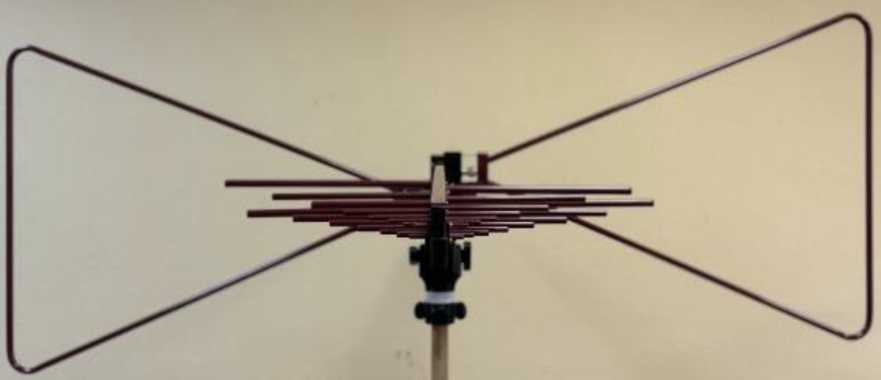

Рисунок 1 - Общий вид антенны BME-LB 9161

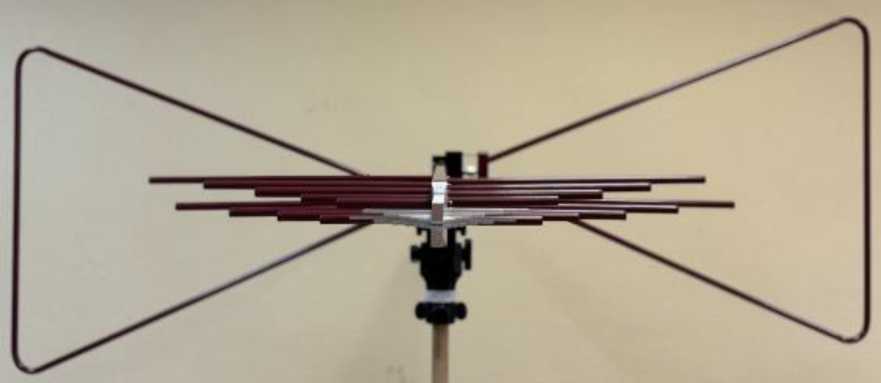

Рисунок 2 - Общий вид антенны BME-LB 9162

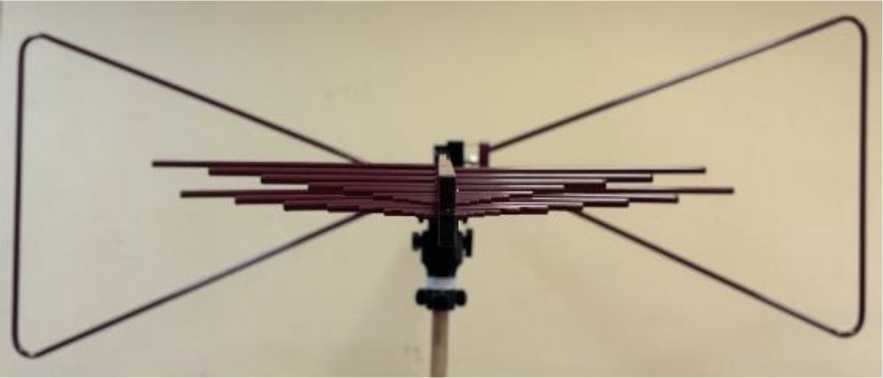

Рисунок 3 - Общий вид антенны BME-LB 9163
|
Место пломбировки от несанкционированного доступа |
Место наклейки знака утверждения типа |
Место наклейки знака поверки |
Место нанесения заводского номера |
ANTENAX
Серийный номер: ВМЕ 01А022
BME-LB 9162
Билогопериодическая (гибридная) измерительная антенна 30 МГц - 6 ГГц ANTENAX BME-LB 9162

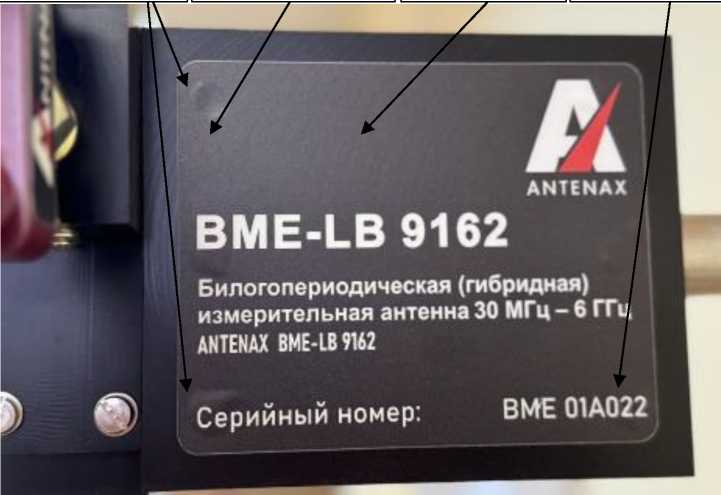

Рисунок 4 - Места нанесения заводского номера, пломбировки, знака поверки, знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики антенн
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц BME-LB 9161 BME-LB 9162 BME-LB 9163 |
от 30 до 2200 от 30 до 7500 от 30 до 4200 |
|
Коэффициент калибровки антенны, дБ (м-1) BME-LB 9161 BME-LB 9162 BME-LB 9163 |
от 5 до 38 от 5 до 50 от 5 до 45 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
± 2 |
|
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот свыше 200 МГц, не более |
2,0 |
Таблица 2 - Технические характеристики антенн
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Максимальная подводимая мощность, Вт |
100 |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Масса, кг, не более BME-LB 9161 |
3,0 |
|
BME-LB 9162 |
3,5 |
|
BME-LB 9163 |
3,5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина x высота x ширина), мм, не более BME-LB 9161 BME-LB 9162 BME-LB 9163 |
1160x620x1500 1290x620x1500 1290x620x1500 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа |
от + 15 до + 25 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна измерительная билогопериодическая |
BME-LB 9161 (BME-LB 9162 BME-LB 9163) |
1 |
|
2 |
Футляр (чемодан-кейс) 1) |
- |
1 |
|
3 |
Руководство по эксплуатации |
- |
1 экз. |
|
4 |
Паспорт |
- |
1 экз. |
|
1) - поставляется по согласованию с заказчиком. | |||
Сведения о методах измерений
приведены в части 7 «Порядок работы» документа «Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры
Технические условия БМСП.464651.001 ТУ
Другие Антенны измерительные
