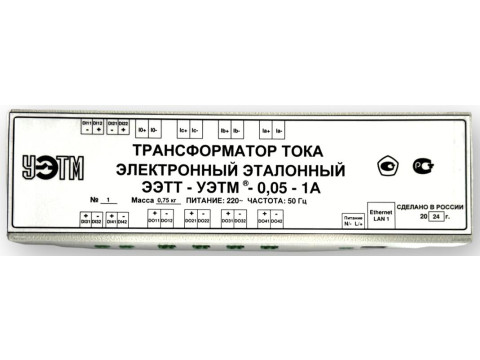

Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ®-0,05-1А
| Номер в ГРСИ РФ: | 96239-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Эльмаш (УЭТМ)", г.Екатеринбург |
Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ®-0,05-1А (далее -трансформаторы электронные эталонные) предназначены для использования в качестве рабочих эталонов второго разряда, в соответствии с Государственной поверочной схемой для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1491 от 21 июля 2023 г., частотой 50 Гц номинальным напряжением 1 кВ при проведении поверки электронных трансформаторов тока встроенных, отдельно стоящих и устройств сопряжения, поддерживающих протокол передачи данных МЭК 61850-9.2 (Sampled Values) и синхронизацию по протоколу PTPv2.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96239-25 | ||||||||||||
| Наименование | Трансформаторы тока электронные эталонные | ||||||||||||
| Модель | ЭЭТТ-УЭТМ®-0,05-1А | ||||||||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 77f6fc27-eb30-3e88-6cda-e103936cb4fa | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "Эльмаш (УЭТМ)", РОССИЯ, 620017, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, 22
Поверка
| Методика поверки / информация о поверке |
МП 114-26-2024 Государственная система обеспечения единства измерений. Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96239-25: Описание типа
2025-96239-25.pdf
|
Скачать | 486.8 КБ | |
|
96239-25: Методика поверки
МП 114-26-2024
2025-mp96239-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ®-0,05-1А (далее -трансформаторы электронные эталонные) предназначены для использования в качестве рабочих эталонов второго разряда, в соответствии с Государственной поверочной схемой для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1491 от 21 июля 2023 г., частотой 50 Гц номинальным напряжением 1 кВ при проведении поверки электронных трансформаторов тока встроенных, отдельно стоящих и устройств сопряжения, поддерживающих протокол передачи данных МЭК 61850-9.2 (Sampled Values) и синхронизацию по протоколу PTPv2.
Описание
Принцип действия трансформаторов электронных эталонных основан на преобразовании физической величины силы электрического тока, измеренной первичным измерительным преобразователем, в цифровой код.
Трансформаторы электронные эталонные применяются на предприятиях электрических сетей, промышленных предприятиях, в испытательных и измерительных лабораториях.
Трансформатор электронный эталонный собран в прямоугольном металлическом корпусе, на передней панели размещена этикетка с указанием паспортных данных и маркировкой выводов, на боковых панелях размещены клеммы для подключения. В качестве подключаемого первичного измерительного преобразователя для трансформатора электронного эталонного используется трансформатор тока измерительный лабораторный классом точности 0,01 (например: ТТИ-5000.51 рег. номер в ФИФ 55278-13 или аналогичный).
Структура обозначения трансформаторов электронных эталонных
ЭЭТТ-УЭТМ ®- 0,05-1А
_ Номинальное значение тока
вторичных обмоток первичного измерительного преобразователя, А ---------------- Класс точности ---------------- Знак охраны ------Товарный знак предприятия ------------------------- Тока ---------------- Трансформатор
Электронный
--------------- Эталонный
К средству измерений данного типа относятся трансформаторы электронные эталонные зав. № 1, зав. № 2, зав. № 3.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средства измерений предусмотрено.

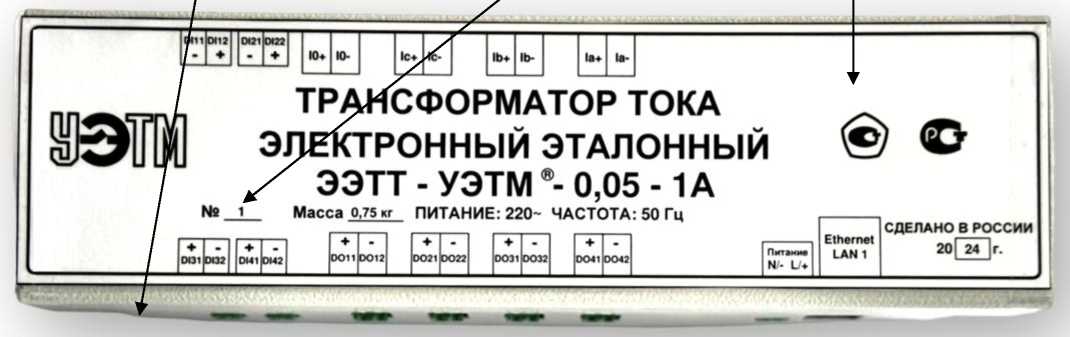

Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А, мест пломбирования от несанкционированного доступа, мест нанесения заводского номера и мест нанесения знака утверждения типа приведены на рисунке 1.
Место пломбирования от несанкционированного доступа
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) трансформатора электронного эталонного основано на чтение библиотек встроенного внутри микроконтроллера. ПО записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция не предусматривает вычисление цифрового идентификатора ПО. Конструкция исключает возможность изменения ПО, так как для доступа необходимо вскрыть опломбированный корпус.
Идентификация ПО не предусмотрена.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности согласно ГОСТ 23624-2001 |
0,05* |
|
Номинальное значение тока вторичных обмоток первичного измерительного преобразователя, А |
1 |
|
Диапазон измерений тока, % от Iном |
от 1 до 200 |
|
* Погрешности при токах 150 % и 200 % номинального первичного тока должны соответствовать нормам пределов допускаемых погрешностей для 120 % номинального первичного тока по ГОСТ 23624-2001. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
4 |
|
Номинальный первичный ток (Iном ), А |
Первичный ток определяется диапазоном работы первичного измерительного преобразователя |
|
Напряжение внешнего однофазного источника электропитания Uэп переменного тока, В |
220±22 |
|
Номинальное время аналого-цифрового преобразования Тацп, мс, не более |
0,208 |
|
Время кодирования SV сообщения (Ткод) независимо от типа источника опорного времени, мс, не более |
2 |
|
Входное сопротивление, Ом, не более |
0,05 |
|
Частота входного сигнала, Гц |
50 |
|
Интерфейс передачи SV потоков |
Витая пара (Ethernet 100Base-TX) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Масса, кг, не более |
1 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
70 90 320 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка до отказа, ч |
25'103 |
Знак утверждения типа
наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного и в паспорт.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока электронный эталонный |
ЭЭТТ-УЭТМ®-0,05-1А |
1 |
|
Паспорт |
1БП.763.001-01 ПС |
1 |
|
Руководство по эксплуатации |
1БП.763.001-01 РЭ |
1 |
Сведения о методах измерений
приведены в пункте 2.2.6 «Методика измерений» руководства по эксплуатации 1БП.763.001-01 РЭ «Трансформаторы тока эталонные электронные ЭЭТТ-УЭТМ®-0,05-1А Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 23624-2001 «Трансформаторы тока измерительные лабораторные. Общие технические условия»
ГОСТ Р МЭК 60044-8-2010 «Измерительные трансформаторы - Часть 8: Электронные трансформаторы тока»
