Счетчики электрической энергии многофункциональные TE
| Номер в ГРСИ РФ: | 96248-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "Неро Электроникс", Беларусь, Минская обл., Новодворский с/с |
Счетчики электрической энергии многофункциональные TE (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, мощности (активной, реактивной, полной), среднеквадратических значений напряжений и силы переменного тока (фазного тока и тока нейтрали) в электрических цепях переменного тока, частоты сети, коэффициента мощности соэф, организации многотарифного учета электрической энергии, измерений хода часов, а также контроля показателей качества электрической энергии.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96248-25 | ||||||||||||
| Действует | по 26.08.2030 | ||||||||||||
| Наименование | Счетчики электрической энергии многофункциональные | ||||||||||||
| Модель | TE | ||||||||||||
| Модификации |
TE301 0,5S/0,5-5(10)T-LC-ORS2FP TE301 1/1-5(100)-RLCU-ORS2FPGW TE101 1/1-5(100)-NRLC-OG |
||||||||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8c02984c-4d16-93b3-5c1d-23459d540f00 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО "Неро Электроникс", БЕЛАРУСЬ, 223016, Республика Беларусь, Минская обл., Минский р-н, Новодворский с/с, д. Королищевичи, ул. Свислочская, 7-7, каб. 7-4
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-056-25 Государственная система обеспечения единства измерений. Счетчики электрической энергии многофункциональные TE. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
для классов точности 0,5S; 0,5
16 лет
для класса точности 1
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96248-25: Описание типа
2025-96248-25.pdf
|
Скачать | 677.6 КБ | |
|
96248-25: Методика поверки
МП-НИЦЭ-056-25
2025-mp96248-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Счетчики электрической энергии многофункциональные TE (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, мощности (активной, реактивной, полной), среднеквадратических значений напряжений и силы переменного тока (фазного тока и тока нейтрали) в электрических цепях переменного тока, частоты сети, коэффициента мощности cosф, организации многотарифного учета электрической энергии, измерений хода часов, а также контроля показателей качества электрической энергии.
Описание
Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, коэффициента мощности и частоты.
Счетчики выпускаются под торговой маркой IEK.
Счетчики выпускаются в следующих исполнениях:
- счетчики электрической энергии однофазные многофункциональные - счетчики непосредственного включения, предназначенные для подключения к однофазным двухпроводным электрическим цепям переменного тока частотой 50 Гц;
- счетчики электрической энергии трехфазные многофункциональные - счетчики непосредственного (или трансформаторного) включения, предназначенные для подключения к трехфазным четырехпроводным электрическим цепям переменного тока частотой 50 Гц.
Конструктивно счетчики выполнены в пластмассовом корпусе черного и белого цвета. Допускается изготовление счетчиков с другим цветом корпуса. Счетчики состоят из корпуса с крышками, клеммной колодкой и установленными внутри печатными платами с радиоэлементами. Клеммные крышки счетчиков выполнены из прозрачного пластика для контроля несанкционированного подключения к измерительным и интерфейсным цепям.
Счетчики, в зависимости от исполнения, имеют в своем составе:
- датчики тока (шунты или трансформаторы тока);
- микроконтроллер;
- энергонезависимую память;
- интерфейсные микросхемы;
- встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток;
- оптический интерфейс в соответствии с ГОСТ IEC 61107-2011;
- оптические и электрические испытательные выходные устройства для калибровки и поверки;
- жидкокристаллический индикатор (далее - ЖКИ);
- индикатор функционирования счетчика (сеть);
- датчики вскрытия клеммной крышки, корпуса (электронная пломбировка);
- реле управления нагрузкой (с возможностью физической (аппаратной) блокировки);
- отсек для установки сменной батареи;
- встроенную батарею;
- датчики воздействия магнитного и высокочастотного электромагнитного поля;
- датчик воздействия радиополя;
- датчики температуры внутри счетчиков.
В счетчиках, в зависимости от исполнения, предусмотрена возможность подключения сменного модуля связи с возможностью электронной пломбировки.
В состав счетчиков могут входить один или несколько встроенных интерфейсов связи для обмена данными в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики обеспечивают предоставление набора функций интеллектуальных систем учета электрической энергии (мощности) в соответствии с требованиями Постановления Правительства РФ от 19.06.2020 N 890.
Счетчики, в зависимости от исполнения, измеряют/вычисляют следующие параметры:
- активная электроэнергия в двух направлениях (потребление, генерация);
- реактивная электроэнергия в двух направлениях (потребление, генерация);
- активная, реактивная и полная мощность (для каждой фазы и суммарная величина);
- фазное напряжение;
- линейное напряжение (для счетчиков трехфазных);
- сила тока (для каждой фазы);
- сила тока в нулевом проводе (при наличии датчика тока в цепи нейтрали);
- частота сети;
- коэффициент активной мощности (cos ф);
У счетчиков, в зависимости от исполнения, реализовано показание следующих параметров:
- соотношение реактивной и активной мощности (tg ф);
- небаланс токов в фазных и нулевом канале (при наличии датчика тока в нейтральном канале цепи нейтрали).
Опционально счетчики определяют показатели качества электрической энергии (далее -ПКЭ) по ГОСТ IEC 61000-4-30-2017, ГОСТ 30804.4.30-2013, класс S:
- положительное и отрицательное отклонение напряжения в точке измерения электрической энергии;
- отклонение частоты, диапазон измерения частоты от 47,5 до 52,5 Гц;
- перенапряжения;
- коэффициент несимметрии напряжений по обратной последовательности (для трехфазных счетчиков).
Счетчики, в зависимости от исполнения, фиксируют нарушения контролируемых ПКЭ за настраиваемый интервал времени.
Счетчики обеспечивают формирование профиля потребленной и сгенерированной активной и реактивной энергии (мощности) с программируемым интервалом времени интегрирования в диапазоне от 1 до 60 мин и периодом хранения не менее 90 суток (при времени интегрирования 30 минут). Формирование профиля может осуществляться как нарастающим итогом суммарно, так и раздельно по тарифам, фиксированным на начало каждых суток с циклической перезаписью.
Встроенные часы реального времени обеспечивают измерение и учет времени и даты с возможностью синхронизации и коррекции времени с внешним источником сигналов точного времени.
Счетчики обеспечивают измерение и учет потребленной и сгенерированной активной и реактивной электрической энергии нарастающим итогом суммарно и по тарифам, указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Тарифные программы могут назначаться для исключительных (особых) дней, а также, в зависимости от исполнения, предусмотрено назначение тарифов или тарифных программ по заданным событиям.
Счетчики, в зависимости от исполнения, обеспечивают ведение журналов событий с общим количеством записей не менее 500 записей, в которых фиксируются следующие события (с сохранением даты и времени):
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса счетчика;
- дата, время и причина включения и отключения реле управления нагрузкой;
- дата и время последнего перепрограммирования;
- дата, время, тип и параметры выполненной команды;
- попытка доступа с неуспешной идентификацией и (или) аутентификацией;
- попытка доступа с нарушением правил управления доступом;
- попытка несанкционированного нарушения целостности программного обеспечения и параметров;
- изменение направления перетока мощности;
- дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;
- факт связи со счетчиком, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
- дата и время отклонения напряжения в измерительных цепях от заданных пределов;
- отсутствие или низкое напряжение при наличии тока в измерительных цепях с конфигурируемыми порогами (кроме однофазных и трехфазных приборов учета электрической энергии прямого включения);
- отсутствие напряжения либо значение напряжения ниже запрограммированного порога по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
- инверсия фазы или нарушение чередования фаз (для счетчиков трехфазных);
- превышение соотношения величин потребления активной и реактивной мощности;
- небаланс тока в нулевом и фазном проводе (для счетчиков однофазных);
- превышение заданного предела мощности.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам связи:
- текущей даты и времени;
- параметров тарификации;
- технологической информации;
- заводских параметров (заводской номер, идентификационные данные программного обеспечения);
- режима потребления/генерации электрической энергии (текущего квадранта энергии);
- текущих значений электрической мощности, напряжения, тока и частоты, коэффициента мощности cosф;
- текущих значений электрической энергии суммарно и по тарифным зонам;
- значения электрической энергии на конец последнего программируемого расчетного периода суммарно и по тарифным зонам;
- небаланса тока фазы и нейтрали (для счетчиков однофазных);
- наличия напряжения фаз (для счетчиков трехфазных);
- состояния элемента питания;
- состояния/качества сети используемого интерфейса связи;
- состояния реле управления нагрузкой;
- факта нарушения индивидуальных параметров качества электрической энергии;
- факта вскрытия электронных пломб;
- факта воздействия магнитными полями со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
- факта воздействия радиополем;
- ошибок счетчика вследствие аппаратного или программного сбоя.
Для обмена информацией по интерфейсам связи, в зависимости от исполнения счетчика, могут использоваться протоколы SMP, M-BUS, а также протоколы соответствующие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС, IDIS, CAS), МЭК 60870-5-104, МЭК 61850, ПИРС.
Структура условного обозначения исполнений счетчиков:
TE X X X - X (X) X - X - X
тип счетчиков|
Исполнение1):
1 - однофазный счетчик;
3 - трехфазный счетчик.____________________
Тип корпуса1):
01 - габарит 1;
02 - габарит 2;
03 - габарит 3.____________________________________
Класс точности по
активной/реактивной энергии:
0,5S/0,5;
0,5S/1;
1/1._______________________________________________________________________
Номинальный/базовый
(максимальный) ток, А:
5 (10);
5 (60);
5 (80);
5 (100).______________________________________________________________________
Тип датчика тока:
Т - трансформатор тока;
(Нет символа) - шунт.________________________________________________
Наличие:
N - измерительный элемент в цепи нейтрали;
R - реле управления нагрузкой;
L - подсветка ЖКИ;
C - протокол СПОДЭС;
U - функция УСПД (только для
трехфазных счетчиков);
(Нет символа) - отсутствие
функционала._______________________________________________________________
Наличие интегрированных
интерфейсов связи:
O - оптический порт;
RS - RS-485;
RS2 - 2 RS-485;
F - радиоинтерфейс 433 МГц;
F2 - радиоинтерфейс 868 МГц;
F3 - радиоинтерфейс LoRaWAN;
F4 - радиоинтерфейс ZigBee;
P - PLC (G3);
G - GSM/GPRS/LTE/4G;
G2 - DUAL SIM GSM/GPRS/LTE/4G (только для трехфазных счетчиков);
G3 - NB-IoT;
W - Wi-Fi;
E - Ethernet.
Рисунок 1 - Структура условного обозначения исполнений счетчиков
1) Возможные комбинации исполнения и типа корпуса: 301, 101, 102, 103.
Заводской номер наносится на маркировочную наклейку, размещаемую под прозрачным пластиковым корпусом, любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 5. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
Материал корпусных деталей счетчиков, а также маркировка соответствуют требованиям ГОСТ 31818.11-2012 и могут незначительно отличаться от изображенных на рисунках 2 - 5.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки

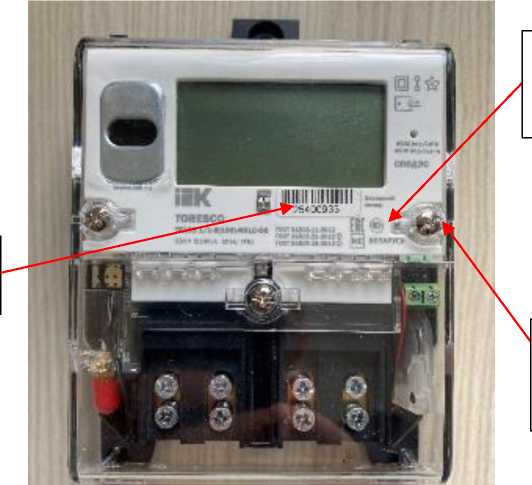

Рисунок 2 - Общий вид однофазных счетчиков исполнений с индексом TE101 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с нанесением знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа

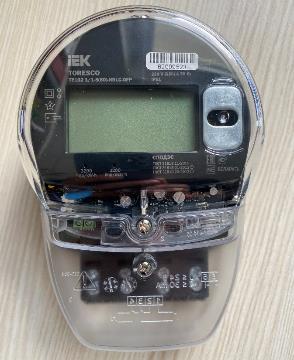

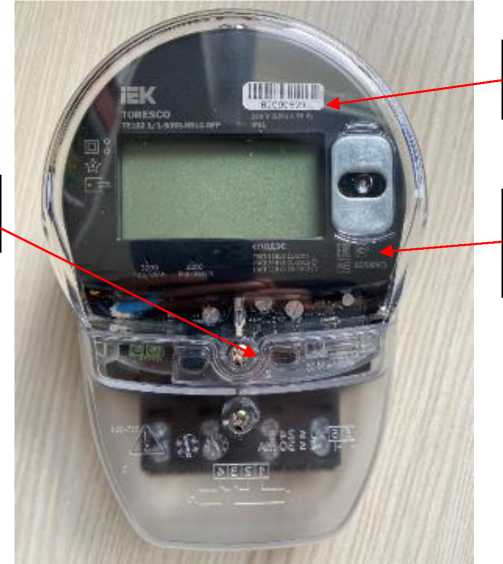

Рисунок 3 - Общий вид однофазных счетчиков исполнений с индексом TE102 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
знака поверки
Место нанесения
заводского номера
Пломба с нанесением
Место нанесения знака утверждения типа

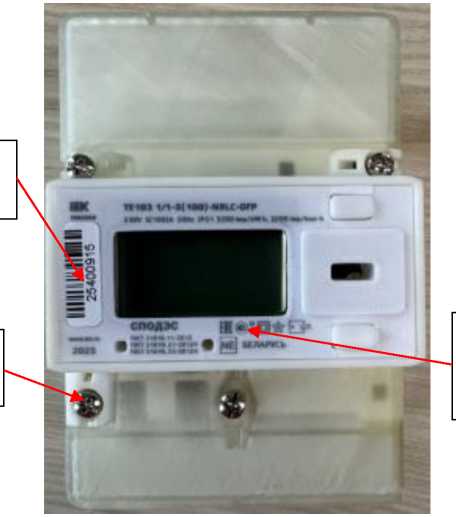

Рисунок 4 - Общий вид однофазных счетчиков исполнений с индексом TE103 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с нанесением знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа

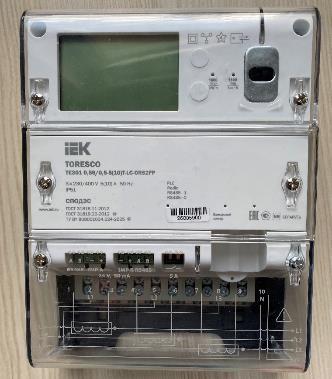

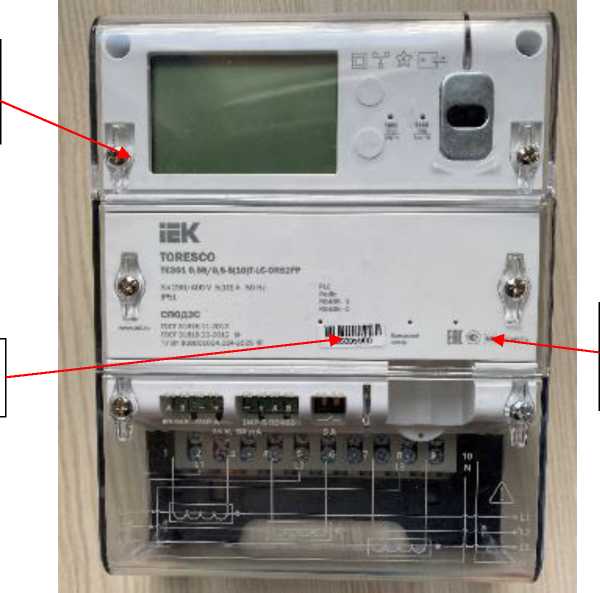

Рисунок 5 - Общий вид трехфазных счетчиков исполнений с индексом TE301 в коде с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков по своей структуре является встроенным ПО.
ПО производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
ПО разделено на метрологически значимую и незначимую части.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: |
lx.x.x.x |
|
Цифровой идентификатор ПО: - для исполнений с индексом TE101 в коде - для исполнений с индексом TE102 в коде - для исполнений с индексом TE103 в коде - для исполнений с индексом TE301 в коде |
0x6b21ac12 0x617474bd 0x85a14d63 0x3a11b6c2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (x.x.x.x), где «х» может принимать целые значения в диапазоне от 0 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Классы точности счетчиков при измерении активной электрической энергии: - по ГОСТ 31819.21-2012 - по ГОСТ 31819.22-2012 |
1 0,5S |
|
Классы точности счетчиков при измерении реактивной электрической энергии: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
|' 11); 0,52) |
|
Номинальное фазное (линейное) напряжение, В: - для однофазных счетчиков, иф.ном - для трехфазных счетчиков, иф.ном (илтм) |
230 3x230 (400) |
|
Базовый ток (максимальный ток), 1б (1макс), А |
5 (60); 5 (80); 5 (100) |
|
Номинальный ток (максимальный ток), 1тм (1макс), А |
5 (10) |
|
Диапазоны измерений активной электрической мощности3): - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05^ 1б до 1макс от 0,01 1ном до 1макс |
|
Диапазоны измерений реактивной электрической мощности4): - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05^ 1б до 1макс от 0,02^ 1ном до 1макс |
|
Диапазон измерений полной электрической мощности, В^А: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05^ 1б до 1макс от 0,01 1ном до 1макс |
|
Пределы допускаемой относительной погрешности измерений полной электрической мощности, % |
±1,5 |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 47,5 до 52,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,05 |
|
Стартовый ток, А - по активной электрической энергии для класса точности 1 - по активной электрической энергии для класса точности 0,5 S - по реактивной электрической энергии для класса точности 1: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения - по реактивной электрической энергии для класса точности 0,5 |
0,004 • 1б 0,001 • 1ном 0,004 • 1б 0,002 • 1ном 0,001 • 1ном |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока для однофазных счетчиков, В |
от 0,7 5- иф.ном до 1,25- иф.ном |
|
Диапазон измерений среднеквадратических значений напряжения переменного тока для трехфазных счетчиков, В |
от 0,60^ иф.ном/ил.ном до 1,25^ иф.ном / ил.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока, % |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
от 0,05^ 1б до 1макс от 0,01 • 1ном до 1макс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), %: - для счетчиков непосредственного включения - для счетчиков трансформаторного включения |
±2,0 ±1,0 |
|
Диапазон измерений коэффициента мощности cosф |
от -1,0 до 1,0 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cosф |
±0,05 |
|
Пределы абсолютной погрешности хода часов при включенном питании, с/сут - в нормальных условиях измерений - в условиях эксплуатации |
±1,0 ±5,0 |
|
Пределы абсолютной погрешности хода часов при питании от встроенной батареи, с/сутки: - в нормальных условиях измерений - в условиях эксплуатации |
±1,0 ±5,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +20 до +30 от 30 до 80 |
|
1) Для счетчиков класса точности 1 при измерении реактивной электрической энергии установлены требования ГОСТ 31819.23-2012. 2) Для счетчиков реактивной электрической энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Для этих счетчиков установлены следующие требования: диапазоны токов и значения влияющих величин соответствуют требованиям, предусмотренным ГОСТ 31819.23-2012 при измерении реактивной электрической энергии, характеристики точности (пределы допускаемой основной погрешности, пределы допускаемых дополнительных погрешностей, вызываемых влияющими величинами) соответствуют требованиям ГОСТ 31819.23-2012 при измерении реактивной электрической энергии для счетчиков класса точности 1 с коэффициентом 0,5. 3) Пределы допускаемой основной погрешности, средний температурный коэффициент для счетчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счетчиков класса точности 1 по ГОСТ 31819.21-2012; для счетчиков классов точности 0,5 S соответствуют аналогичным параметрам при измерении активной электрической энергии для счетчиков классов точности 0,5 S соответственно по ГОСТ 31819.22-2012. 4) Пределы допускаемой основной погрешности, средний температурный коэффициент для счетчиков классов точности 1 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счетчиков классов точности 1 соответственно по ГОСТ 31819.23-2012; для счетчиков класса точности 0,5 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счетчиков класса точности 1 по ГОСТ 31819.23-2012 с коэффициентом 0,5. | |
Таблица 3 - Метрологические характеристики при измерении ПКЭ
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
|
Параметры измерения отклонения частоты | ||
|
Отклонение основной частоты напряжения электропитания Дf от номинального значения, Гц |
от -2,5 до +2,5 |
±0,05 |
|
Параметры измерения отклонения напряжения | ||
|
Положительное отклонение напряжения 6 U(+), % от иф.ном |
от 0 до +25 |
±0,5 |
|
Отрицательное отклонение напряжения для трехфазных счетчиков 6U(-), % от иф.ном |
от 0 до -40 |
±0,5 |
|
Отрицательное отклонение напряжения для однофазных счетчиков 6U(-), % от иф.ном |
от 0 до -25 |
±0,5 |
|
Параметры измерения перенапряжений | ||
|
Максимальное значение напряжения при перенапряжении Uпер, % от иф.ном |
от 1,00^ иф.ном до 1,25- иф.ном |
±1,0 |
|
Длительность перенапряжения Atпер, с |
от 0,02 до 60 |
±0,04 |
|
Примечание - Наличие опции измерения ПКЭ для конкретного исполнения счетчика указывается в паспорте на счетчик. | ||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика, имп./(кВт^ч) |
от 1600 до 8000 |
|
Диапазон значений постоянной счетчика, имп./(квар^ч) |
от 1600 до 8000 |
|
Потребляемая полная мощность по каждой цепи тока при базовом (номинальном) токе, В^А, не более |
0,3 |
|
Полная потребляемая мощность по каждой цепи напряжения, В^А, не более |
10 |
|
Активная потребляемая мощность по каждой цепи напряжения (без учета интерфейсов связи), Вт, не более |
2 |
|
Количество электрических испытательных выходов (телеметрических выходов) с параметрами по ГОСТ 31818.11-2012 (в зависимости от исполнения) |
от 1 до 2 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 (в зависимости от исполнения) |
от 1 до 2 |
|
Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с |
от 300 до 115200 |
|
Скорость обмена через оптический порт, бит/с |
от 300 до 9600 |
|
Время сохранения данных, лет, не менее |
30 |
|
Время начального запуска, с, не более |
5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для исполнений с индексом TE101 в коде - для исполнений с индексом TE102 в коде - для исполнений с индексом TE103 в коде - для исполнений с индексом TE301 в коде |
153,0Х116,0Х48,5 210,0x120,0x72,8 130x90x75 241,0x175,4x77,1 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - для исполнений с индексом TE101 в коде |
0,6 |
|
- для исполнений с индексом TE102 в коде |
0,6 |
|
- для исполнений с индексом TE103 в коде |
0,6 |
|
- для исполнений с индексом TE301 в коде |
1,9 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 30 до 95 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 142542015 |
IP51 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка на отказ, ч |
320000 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус счетчика любым технологическим способом, устойчивым к атмосферным воздействиям.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии многофункциональный |
TE |
1 шт. |
|
Элемент питания |
CR2032 |
2 шт.1) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации «Счетчики электрической энергии многофункциональные TE»2) |
- |
1 экз. |
|
Сменный модуль связи совместимый со счетчиком3) |
- |
1 шт. |
|
Упаковка (индивидуальная)4) |
- |
1 шт. |
|
1) В составе счетчиков идет один элемент питания. 2) Предоставляется по запросу (в электронном виде). 3) Наличие определяется исполнением. 4) По требованию заказчика допускается отгрузка счетчиков в транспортной (групповой) таре. | ||
Сведения о методах измерений
приведены в разделе 15 «Порядок снятия показаний электроэнергии» документа «Счетчики электрической энергии многофункциональные TE. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847
«Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.12, п. 6.13
ТУ BY 808001034.024-2025 «Счетчики электрической энергии многофункциональные TE. Технические условия»
Другие Счетчики электроэнергии
