Системы автоматизированные измерительные ТЕСТ-2301
| Номер в ГРСИ РФ: | 96280-25 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Системы автоматизированные измерительные ТЕСТ-2301 (далее - системы) предназначены для измерений силы и напряжения постоянного тока, сопротивления постоянному току и частоты переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96280-25 | ||||||
| Действует | по 29.08.2030 | ||||||
| Наименование | Системы автоматизированные измерительные | ||||||
| Модель | ТЕСТ-2301 | ||||||
| Приказы |
№1852 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 986e0b62-6fd8-4d68-ddcf-7973117fec90 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0010-2025 МП Государственная система обеспечения единства измерений. Системы автоматизированные измерительные ТЕСТ-2301. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96280-25: Описание типа
2025-96280-25.pdf
|
Скачать | 474.3 КБ | |
|
96280-25: Методика поверки
РВНЕ.0010-2025 МП
2025-mp96280-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-2301 (далее - системы) предназначены для измерений силы и напряжения постоянного тока, сопротивления постоянному току и частоты переменного тока.
Описание
Принцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений и измерении электрических сигналов в виде напряжения и силы постоянного тока, сопротивления постоянному току и частоты переменного тока.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ001. В стойку СЭ001 установлена коммутационная панель КП-2301, предназначенная для присоединения к измерительным каналам проверяемого технического устройства, а также блок электронный БЭ001. Блок электронный БЭ001 является базовым блоком (крейтом) стандарта PXIe с установленными в нем функциональными модулями (мезонинами): измерители частоты МЧ8-РХ1е, измерители мгновенных значений напряжения МДН8И-РХ1е, измерители резистивных мостовых схем МТМ8-РХ1е, измерители сопротивления постоянному току МТ24-4Л-РХ1е, измерители мгновенных значений напряжения постоянного тока МН48С-РХ1е, измерители мгновенных значений силы постоянного тока МТД-48С-РХ1е. Коммутация между функциональными узлами блока электронного БЭ001 осуществляется по Ethernet.
Заводской номер наносится на шильдик, расположенный на стойке СЭ001, методом лазерной гравировки в виде цифрового кода.
Общий вид систем с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Цветовая гамма корпуса систем может быть изменена по решению изготовителя в одностороннем порядке.

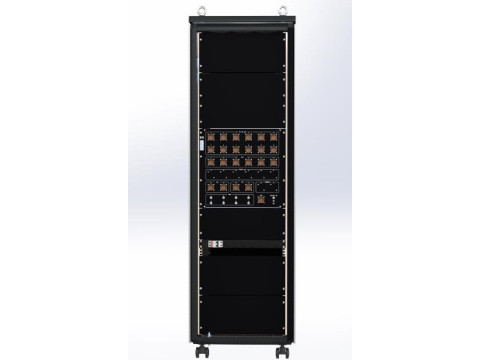

а) вид спереди б) вид сзади
Рисунок 1 - Общий вид систем с указанием места нанесения заводского номера и места нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Внутреннее ПО предназначено для работы модулей питания и выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимым является внешнее ПО, метрологически значимая часть которого выделена в файлы библиотеки математических функций libundaq_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Метрологические характеристики систем нормированы с учетом влияния внутреннего и внешнего ПО.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libundaq math.so |
|
Номер версии ПО (идентификационный код), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
9c492ac8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений силы постоянного тока, % |
± [0,09 + 0,045 •(|1тах/1изм| - 1)] |
|
Количество каналов измерений силы постоянного тока |
48 |
|
Диапазон измерений сопротивления постоянному току по четырехпроводной схеме измерений, Ом |
от 7 до 240 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерений, % |
± [0,081 + 0,069•(Rmax/Rизм| -1)] |
|
Количество каналов измерений сопротивления постоянному току по четырехпроводной схеме измерений |
24 |
|
Диапазон измерений мгновенных значений напряжения постоянного тока, мВ |
от -10 до 70 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, % |
± [0,12 + 0,081 •(|Umax/Uизм| - 1)] |
|
Количество каналов измерений значений напряжения постоянного тока |
24 |
|
Диапазон измерений частоты переменного тока синусоидального сигнала, Гц |
от 0 до 500 |
|
Пределы допускаемой относительной погрешности измерений частоты переменного тока синусоидального сигнала, % |
± 0,4 |
|
Количество каналов измерений частоты переменного тока синусоидального сигнала |
16 |
|
Диапазон измерений выходного дифференциального напряжения постоянного тока, мВ |
от -50 до 50 |
|
Пределы допускаемой относительной погрешности измерений выходного дифференциального напряжения постоянного тока, % |
± 0,3 |
|
Количество каналов измерений выходного дифференциального напряжения постоянного тока |
8 |
|
Диапазон измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, В |
от 0,1 до 10 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, % |
± 0,3 |
|
Количество каналов измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы |
8 |
|
Диапазон измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц, В |
от -10 до 10 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока с частотой опроса 100 кГц, % |
± [0,12 + 0,06<|итах/иизм| - 1)] |
|
Количество каналов измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц |
8 |
|
П р и м е ч а н и я: Umax / Imax/ Rmax - верхняя граница диапазона измерений; иизм / 1изм / R-изм - измеренное значение. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания - напряжение переменного тока трехфазной сети, В - частота переменного тока, Гц |
230±23 50±1 |
|
Потребляемая мощность, Вт, не более |
2300 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
900x650x2200 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель стойки СЭ001 в виде самоклеящейся этикетки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-2301 |
ГВТУ.411710.001 |
1 шт. |
|
Руководство оператора |
ГВТУ.52125-01 34 01 |
1 экз. |
|
Руководство по эксплуатации |
ГВТУ.411710.001РЭ |
1 экз. |
|
Формуляр |
ГВТУ.411710.001ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе «Порядок работы» документа ГВТУ.411710.001РЭ «Системы
автоматизированные измерительные ТЕСТ-2301. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы
для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии
от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы
для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии
от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГВТУ.411710.001ТУ «Система автоматизированная измерительная ТЕСТ-2301.
Технические условия»
