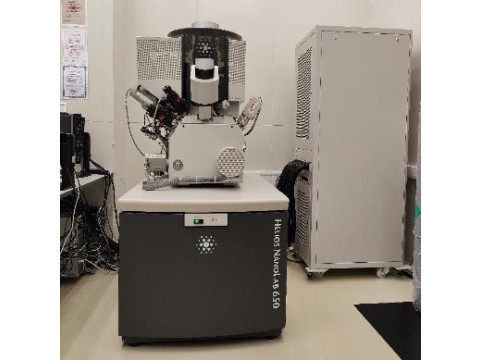

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650
| Номер в ГРСИ РФ: | 96294-25 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Фирма "FEI Company", США |
Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 (далее -микроскоп) предназначен для измерений линейных размеров элементов топологии микро- и нанорельефа поверхности твердотельных материалов и структур, проведения локальной структурной модификации поверхности твердотельных объектов сфокусированным ионным пучком и измерения локального элементного состава методом энергодисперсионной спектроскопии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96294-25 | ||||||
| Наименование | Микроскоп электронно-ионный растровый измерительный | ||||||
| Модель | Helios NanoLab 650 | ||||||
| Приказы |
№1853 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e964f40c-a39e-350c-2c6b-8abe6ec46b60 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
FEI Company, СОЕДИНЕННЫЕ ШТАТЫ, 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124
Поверка
| Методика поверки / информация о поверке |
МП СС-27-23-2024 Государственная система обеспечения единства измерений. Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96294-25: Описание типа
2025-96294-25.pdf
|
Скачать | 286.5 КБ | |
|
96294-25: Методика поверки
МП СС-27-23-2024
2025-mp96294-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 (далее -микроскоп) предназначен для измерений линейных размеров элементов топологии микро- и нанорельефа поверхности твердотельных материалов и структур, проведения локальной структурной модификации поверхности твердотельных объектов сфокусированным ионным пучком и измерения локального элементного состава методом энергодисперсионной спектроскопии.
Описание
Принцип получения изображения в микроскопе основа на модуляции яркости монитора видеоконтрольного устройства сигналами, пропорциональными числу зарегистрированных вторичных электронов, возникающих при сканировании сфокусированного электронного или ионного зонда (пучка) по поверхности объекта. Отношение размера изображения на мониторе к размеру растра на образце определяет увеличение микроскопа.
Наличие сфокусированного ионного зонда (пучка) позволяет производить локальное контролируемое травление образца ионным пучком, при этом режимы травления регулируются изменением ускоряющего напряжения и тока ионного пучка. Контроль параметров рельефа, модифицированного в результате ионного травления (измерение линейных размеров), осуществляется в режиме растрового электронного микроскопа.
Микроскоп представляет собой стационарную автоматизированную систему, выполненную на базе растрового электронного микроскопа и работающую в диапазоне микро- и наноразмеров.
Микроскоп состоит из измерительного модуля, стойки электроники, форвакуумного насоса и рабочего места оператора с персональным компьютером. Измерительный модуль микроскопа включает в себя электронно-оптическую систему (колонна), ионную колонну с галлиевым жидкометаллическим источником ионов, вакуумную камеру образцов с механизмом их перемещения, детектор вторичных электронов, детектор энергодисперсионного (EDS) спектрометра, вакуумную систему, видеоконтрольное устройство, блок электроники.
Пломбирование микроскопа не предусмотрено. Заводской № 9921793 нанесён типографским способом на шильдик прибора, расположенный внизу задней панели измерительного модуля. Нанесение знака поверки на микроскоп не предусмотрено. Общий вид микроскопа и место нанесения знака утверждения типа СИ приведены на рисунке 1.

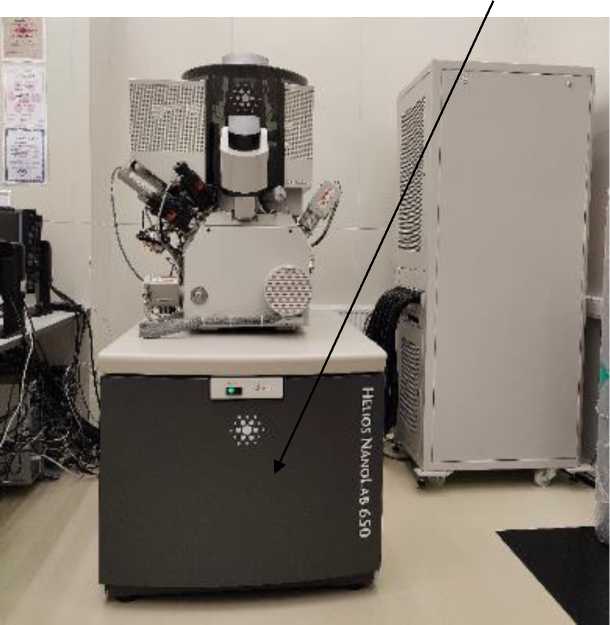

Место нанесения знака утверждения типа СИ
Рисунок 1 - Общий вид микроскопа
Общий вид места расположения шильдика микроскопа с заводским номером приведен на рисунке 2.

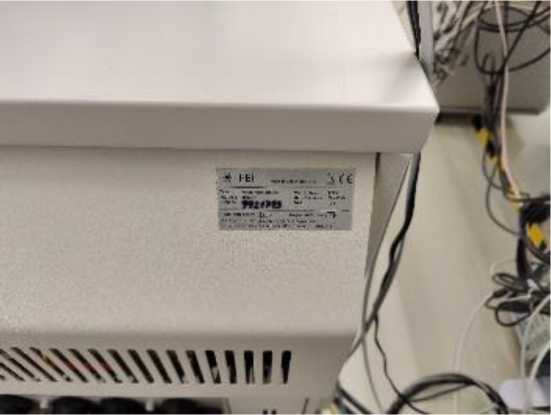

Рисунок 2 - Общий вид места расположения шильдика с заводским номером микроскопа
Программное обеспечение
Управление микроскопом, получение, обработку и запоминание изображений осуществляют с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) xT Microscope Control.
ПО xT Microscope Control не может быть использовано отдельно от микроскопа. Конструкция микроскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологически значимая часть ПО микроскопа и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения __________________
|
Идентификационное наименование ПО |
xT Microscope Control |
|
Номер версии (идентификационный номер) ПО |
5.5.1.3318 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений линейных размеров, мкм |
от 0,003 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм |
±(0,001+3L/100), где L - измеряемый размер в мкм |
|
Энергетическое разрешение энергодисперсионного спектрометра на линии Ka марганца, эВ, не более |
129 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина*глубинахвысота), мм, не более: - измерительный модуль - стойка электроники - насос форвакуумный |
900x1300x2000 600x800x2000 282x432x302 |
|
Напряжение электрического питания от однофазной сети переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при, %, не более |
от +18 до +22 80 |
Знак утверждения типа
наносится на лицевую панель измерительного модуля в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_____________________________________
|
Наименование |
Обозначение |
Количество |
|
Микроскоп электронноионный растровый измерительный |
Helios NanoLab 650 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Руководство по эксплуатации», раздел 5 «Проведение измерений».
Нормативные документы
Государственная поверочная схема для средств измерения длины в диапазоне от 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840.
