Дифрактометры рентгеновские многофункциональные МИРА
| Номер в ГРСИ РФ: | 96378-25 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | ООО "Амтертек", г. Москва |
Дифрактометры рентгеновские многофункциональные МИРА (далее - дифрактометры) предназначены для измерений угловых положений дифракционных пиков (максимумов), возникающих при воздействии коллимированного рентгеновского излучения на анализируемый объект, при решении задач рентгенодифракционного и рентгеноструктурного анализа.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96378-25 | ||||||||||||
| Действует | по 10.09.2030 | ||||||||||||
| Наименование | Дифрактометры рентгеновские многофункциональные | ||||||||||||
| Модель | МИРА | ||||||||||||
| Модификации |
МИРА 50 МИРА 300 |
||||||||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b0e83170-122c-afc6-275b-fdbb8f5d2a32 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Амтертек», РОССИЯ, 125459, г. Москва, Походный пр-д, д. 23, офис 107
Поверка
| Методика поверки / информация о поверке |
МП ДИ25-8-2025 Государственная система обеспечения единства измерений. Дифрактометры рентгеновские многофункциональные МИРА. Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96378-25: Описание типа
2025-96378-25.pdf
|
Скачать | 113.8 КБ | |
|
96378-25: Методика поверки
МП ДИ25-8-2025
2025-mp96378-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Дифрактометры рентгеновские многофункциональные МИРА (далее - дифрактометры) предназначены для измерений угловых положений дифракционных пиков (максимумов), возникающих при воздействии коллимированного рентгеновского излучения на анализируемый объект, при решении задач рентгенодифракционного и рентгеноструктурного анализа.
Описание
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества в соответствии с законом Вульфа-Брегга. Результатом измерения является дифрактограмма, представляющая собой зависимость интенсивности дифрагированного излучения от угла дифракции. Дифрактограмма может быть расшифрована с помощью специализированного программного обеспечения для определения параметров кристаллической решетки, фазового состава, наличия микронапряжений в кристаллах. В дифрактометрах используется геометрия параллельного пучка, который формируется монолитной поликапиллярной полулинзой, установленной на выходе рентгеновской трубки.
Дифрактометры выпускаются в 2-х модификациях: МИРА 50 и МИРА 300, которые отличаются мощностью используемой рентгеновской трубки.
Конструктивно дифрактометр состоит из измерительного модуля, выполненного в настольном исполнении, и персонального компьютера с предустановленным программным обеспечением для управления работой дифрактометра.
Измерительный модуль включает в себя:
- гониометр, на который установлены рентгеновская трубка с поликапиллярной полулинзой, детектор и угловые датчики положения;
- предметный столик, на котором размещается исследуемый образец с возможностью его вращения. Предметный столик имеет моторизованную систему подачи и служит для выполнения юстировки образца в автоматическом либо ручном (через программный интерфейс) режиме;
- блок питания и регистрации, содержащий контроллеры, высоковольтные источники питания, соответствующие аналого-цифровые преобразователи (АЦП) и лазерный датчик.
Дифрактометры оснащены системой безопасности, препятствующей проникновению оператора внутрь прибора при работающей рентгеновской трубке.
Пломбирование дифрактометров не предусмотрено. Заводской номер в цифровом формате и год изготовления нанесены типографским способом на шильдик, расположенный на задней панели измерительного модуля. Нанесение знака поверки на дифрактометры не предусмотрено. Общий вид измерительного модуля, место нанесения знака утверждения типа и место нанесения заводского номера приведены на рисунках 1 и 2.
место нанесения знака утверждения типа

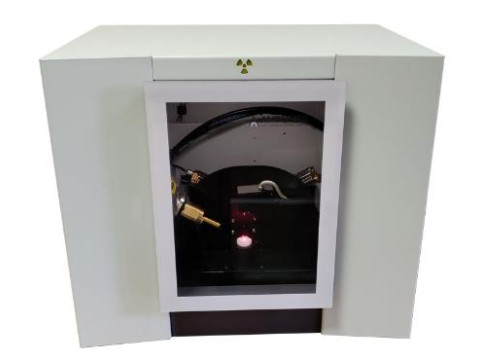

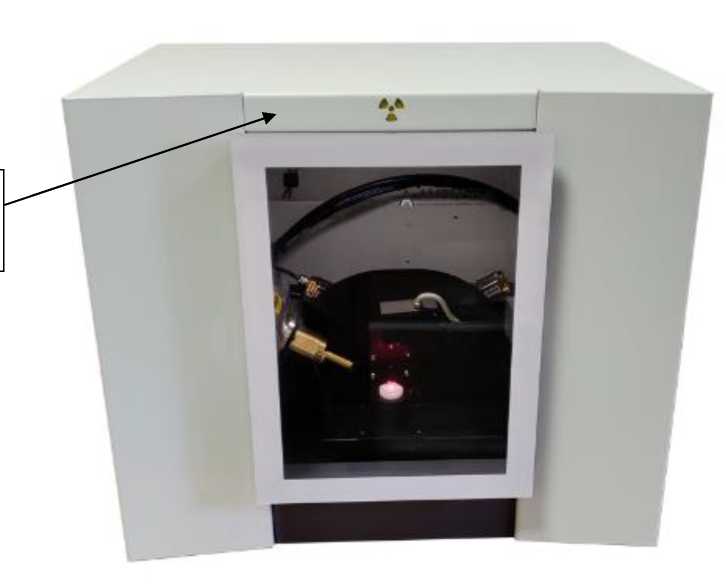

Рисунок 1 - Общий вид измерительного модуля дифрактометров рентгеновских многофункциональных МИРА

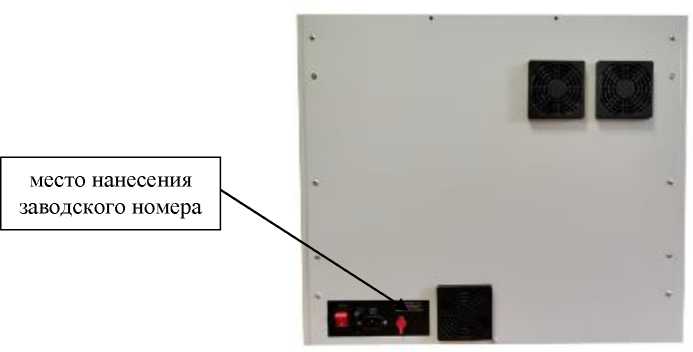

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Управление дифрактометром осуществляется с помощью персонального компьютера с использованием специализированного программного обеспечения (далее - ПО) «MIRA».
ПО «MIRA» состоит из нескольких функциональных модулей, объединенных в одном интерфейсе. ПО «MIRA» предназначено для управления основными узлами дифрактометра, обработки получаемого дифракционного спектра из измерительного тракта детектора рентгеновского излучения, поиска и расчета положения центра тяжести дифракционного пика как в автоматическом, так и в ручном режиме с выводом результатов на экран. ПО «MIRA» не может быть использовано отдельно от дифрактометра.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIRA |
|
Номер версии (идентификационный номер) ПО |
2.0.0 и выше |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов дифракции 29 |
от 0° до +160° |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов по углу 29 |
±0,04° |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
МИРА 50 |
МИРА 300 | |
|
Максимальная мощность рентгеновской трубки, Вт |
50 |
300 |
|
Материал анода рентгеновской трубки |
Cu (Mo, Fe, Co, Cr -опционально) | |
|
Масса измерительного модуля, кг, не более |
60 |
100 |
|
Габаритные размеры измерительного модуля (ширина хглубина хвысота), мм, не более |
700x700x800 | |
|
Потребляемая мощность, В^А, не более |
180 |
1100 |
|
Параметры электрического питания: - напряжение питания от однофазной сети переменного тока частотой (50±1) Гц, В |
от 205 до 255 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +20 до +30 от 10 до 75 | |
Знак утверждения типа
наносится на лицевую панель измерительного модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дифрактометр рентгеновский многофункциональный |
МИРА 50 (либо МИРА 300) |
1 шт. |
|
Руководство по эксплуатации |
20384385.265153.100.РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе 20384385.265153.100.РЭ «Дифрактометр рентгеновский многофункциональный МИРА. Руководство по эксплуатации», раздел 2 «Проведение измерений».
Нормативные документы
ТУ 26.51.53-100-20384385-2021 «Дифрактометр рентгеновский многофункциональный «МИРА». Технические условия».
