Система измерений стенда В1
| Номер в ГРСИ РФ: | 96406-25 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Система измерений стенда В1 (далее - СИ В1) предназначена для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты переменного напряжения, сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивлений (ТС), относительного напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96406-25 | ||||||
| Наименование | Система измерений стенда | ||||||
| Модель | В1 | ||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 08714fe5-63c1-12cd-a6ac-35889873f187 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФКП «НИЦ РКП», РОССИЯ, 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1067-201/2-2025 Государственная система обеспечения единства измерений. Система измерений стенда В1. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96406-25: Описание типа
2025-96406-25.pdf
Файл устарел
|
Скачать | 144.4 КБ | |
|
96406-25: Методика поверки
2025-mp96406-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96406-25: Описание типа
2025-96406-25-1.pdf
|
Скачать | 144.4 КБ | |
|
96406-25: Методика поверки
РТ-МП-1067-201/2-2025
2025-mp96406-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Система измерений стенда В1 (далее - СИ В1) предназначена для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, частоты переменного напряжения, сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивлений (ТС), относительного напряжения постоянного тока.
Описание
Принцип действия ИК стенда В1 основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей регистрацией, математической обработкой, визуализации, хранения результатов измерений и послесеансной обработки. СИ В1 обеспечивают защиту от потери информации посредством дублирования в основной и дублирующей системах.
Производство единичное, заводской № 01.
В состав СИ В1 входят следующие ИК:
- ИК силы постоянного тока (192 шт.);
- ИК напряжения постоянного тока (64 шт.);
- ИК сопротивления постоянному току (24 шт.);
- ИК частоты переменного тока (96 шт.);
- ИК сигналов от ТП (16 шт.);
- ИК сигналов от ТС (80 шт.);
- ИК относительного напряжения постоянного тока (16 шт.);
В СИ В1 также обеспечивается прием дискретных сигналов в виде логических сигналов с уровнями ТТЛ (транзисторно-транзисторная логика).
Конструктивно СИ В1 строится по магистрально-модульному принципу и состоит из электротехнических шкафов и автоматизированных рабочих мест (АРМ). В СИ В1 реализовано независимое дублирование каждого измерительного параметра с помощью независимых электротехнических шкафов, которые выполняют одинаковые функции. В основном и дублирующем электротехнических шкафах, независимо от друг от друга, осуществляется аналого-цифровое преобразование измеренного значения аналогового сигнала с последующей передачей на соответствующий АРМ (основной или дублирующий).
СИ В1 выполняет следующие функции:
- измерение, регистрацию и первичную обработку аналоговых электрических сигналов;
- приём и обработку дискретных сигналов;
- отображение значений измеряемых величин или преобразованных параметров;
- архивацию результатов измерения и преобразования (хранение данных с возможностью просмотра и анализа);
- подключение печатающих устройств для оформления результатов измерений;
- связь с информационно-управляющей системой (ИУС).
Заводской номер СИ В1 в виде цифрового обозначения наносится на электротехнический шкаф с помощью маркировочной таблички. Маркировочная табличка располагается в левом верхнем углу внешней стороны двери электротехнического шкафа.
Максимальное количество ИК СИ В1 с учетом возможности использования резервных каналов - 488. Полный перечень ИК СИ В1 приводится в формуляре.
Нанесение знака поверки на электротехнические шкафы СИ В1 не предусмотрено.
Пломбирование электротехнических шкафов СИ В1 не предусмотрено. Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа к электротехническим шкафам - закрытием двери на ключ.
Общий вид маркировочной таблички с указанием заводского номера и местом нанесения знака утверждения типа представлен на рисунке 1.

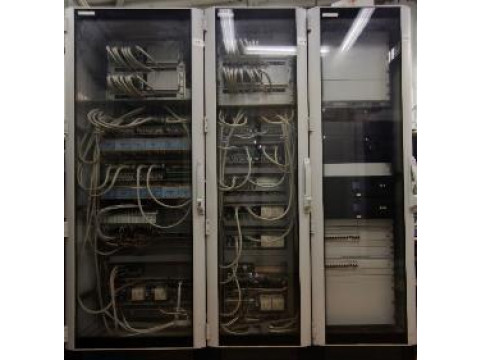

Внешний вид электротехнических шкафов СИ В1 представлен на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид маркировочной таблички с указанием заводского номера и местом нанесения и знака утверждения типа
Места расположений маркировочных табличек

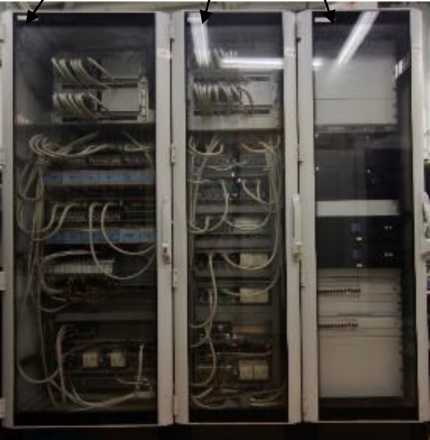

Рисунок 2 - Внешний вид электротехнических шкафов СИ В1 с указанием мест расположений маркировочных табличек
Программное обеспечение
Программное обеспечение (ПО) СИ В1 состоит из общего и функционального.
В состав общего ПО (ОПО) входит операционная система Windows10.
В состав функционального ПО (ФПО) входят:
1. ACTest Cloud - ПО верхнего уровня, которое в реальном масштабе времени выполняет следующие функции:
- конфигурирование системы измерений;
- ведение базы данных устройств;
- управление основными функциями системы.
2. ACTest Platform - ПО нижнего уровня, которое в реальном масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех измерительных модулей;
- связь с ПО верхнего уровня (передача измеренных данных);
- вычисление расчетных параметров в соответствии с заданными формулами и полиномами;
- запись измеренных и расчетных данных в файлы;
- передачу значений измеренных и расчетных параметров в верхний уровень;
- прием и передачу служебно-информационных сообщений.
3. AnalyserEx - ПО верхнего уровня, обеспечивающее возможность вторичной обработки и автоматизированного анализа данных. Данный модуль позволяет решать следующие задачи:
- создание и хранение непротиворечивого описания эксперимента;
- проведение повторных и дополнительных расчетов, изменение алгоритмов расчетов;
- представление данных и промежуточных результатов расчетов;
- формирование выходных документов (протоколов).
4. МИТ 8 - ПО, обеспечивающие функционирование ИК BTR_mit:
- обладает интерфейсом управления процессом измерений;
- осуществляет вычисление расчетных параметров в соответствии с заданными формулами и полиномами
Для защиты ПО компонентов СИ В1 предусмотрено закрытие дверей электротехнических шкафов на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь. Для доступа к АРМ организована аутентификация пользователей и разграничение прав доступа.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ФПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ФПО
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
ACTest Platform |
ACTest Cloud |
|
Номер версии (идентификацион-ный номер) ПО, не ниже |
1.5.3416.77 |
1.5.3416.77 |
|
Цифровой идентификатор ПО |
24382EC9CE341B8E864F 453F21F1F46DAF9F193C |
72D9E0BD1E4C352CC8C 435404AD73D769A5998C9 |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
SHA1 |
Таблица 2 - Идентификационные данные ФПО
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
AnalyserEx |
МИТ 8 |
|
Номер версии (идентификацион-ный номер) ПО, не ниже |
2.1 |
2.94 |
|
Цифровой идентификатор ПО |
9733200EFD5D101AFF04 F38CC75B3A9D01862EAD |
- |
|
Алгоритм вычисления идентификатора ПО |
SHA1 |
- |
Технические характеристики
Метрологические и технические характеристики СИ В1приведены в таблицах 3 - 6.
Таблица 3 - Метрологические характеристики СИ В1
|
Наименование ИК |
Диапазон входного сигнала |
Диапазон индикации контролируемого параметра |
Пределы допускаемой погрешности |
|
1 |
2 |
3 |
4 |
|
ИК силы постоянного тока основные и дублирующие (BPI, BPI_d) |
от 4 до 20 мА |
от 4 до 20 мА |
± 0,15 % от диапазона измерений (ДИ) для частоты дискретизации (ЧД) 100 Гц ± 0,3 % от ДИ для ЧД 1000 Гц |
|
П |
родолжение таблицы 3 | |||
|
Наименование ИК |
Диапазон входного сигнала |
Диапазон индикации контролируемого параметра |
Пределы допускаемой погрешности | |
|
1 |
2 |
3 |
4 | |
|
ИК напряжения постоянного тока основные и дублирующие (BU, BU_d) |
от -10 до +10 В |
от -10 до +10 В |
± 0,1 % от ДИ для ЧД 100 Гц | |
|
ИК сопротивления постоянному току основные и дублирующие (BTR, BTR_d) 1 |
от 2,093 до 20 Ом |
от -259,35 до -234,731 °С |
± 0,015 Ом для ЧД 10 Гц | |
|
от 10 до 200 Ом |
от -243,692 до -146,304 °С |
± 0,03 Ом для ЧД 10 Гц | ||
|
± 0,05 Ом для ЧД 100 Гц | ||||
|
от 10 до 847,122 Ом |
от -243,692 до +179,85 °С |
± 0,15 Ом для ЧД 10 Гц | ||
|
± 0,3 Ом для ЧД 100 Гц | ||||
|
ИК частоты переменного тока основные и дублирующие (BQ, BQ_d) |
от 60 до 2000 Гц |
от 60 до 2000 Гц |
± 0,1 % от ДИ для ЧД 10 Гц | |
|
от 200 до 2000 Гц |
от 200 до 2000 Гц |
± 1 % от ДИ для ЧД 100 Гц | ||
|
ИК относительного напряжения постоянного тока, соответствующего значениям измеряемого параметра в % (BPp, BPp_d) |
от 0 до 5 В |
от 0 % до 100 % |
± 0,1 % от ДИ для ЧД 100 Гц | |
|
ИК сопротивления постоянному току (BTR_mit) |
Согласно таблице 4 | |||
|
ИК Напряжения постоянного тока, соответствующего значениям температуры, измеряемой термоэлектрически ми преобразователями (К, L, A-1, A-2, A3) (BTt, BTt_d) |
от -9,488 до +66,466 мВ |
от -200 °С до +800 °С (тип L) |
± 0,15 мВ для ЧД 10 Гц и 100 Гц | |
|
от -6,404 до +52,41 мВ |
от -250 °С до +1300 °С (тип K) | |||
|
от 0 до +33,64 мВ |
от 0 °С до +2500 °С (тип А-1) | |||
|
от 0 до +27,232 мВ |
от 0 °С до +1800 °С (тип А-2) | |||
|
от 0 до +26,773 мВ |
от 0 °С до +1800 °С (тип А-3) | |||
|
ИК Частоты переменного тока от ИУС В1 (BF, BF_d) |
от 200 до 10000 Гц |
от 200 до 10000 Гц |
± 0,1 % от ДИ, для ЧД 10 Гц | |
|
от 200 до 10000 Гц |
± 1 % от ДИ, для ЧД 100 Гц | |||
|
Примечание: 1 - Сигналы от термопреобразователей сопротивлений с индивидуальными статическими характеристиками, которые приведены в БСЖК.441.6.000289.00.00 ФО | ||||
Таблица 4 - Метрологические характеристики ИК сопротивления постоянному току
(BTR_mit)
|
«Номер тока» 1 |
Ток питания |
«Опорное сопротивление» 2 |
Верхний предел диапазона измерений |
Пределы допускаемой абсолютной погрешности 3 |
|
8 |
4,0 мА |
Rr1 |
4,5 Ом |
± (0,00001+3*10-6*R) Ом |
|
8 |
4,0 мА |
Rr2 |
35 Ом |
± (0,00003+3*10-6*R) Ом |
|
7 |
3,0 мА |
Rr2 |
50 Ом |
± (0,00005+3*10-6*R) Ом |
|
6 |
2,5 мА |
Rr2 |
30 Ом |
± (0,00003+3*10-6*R) Ом |
|
5 |
2,0 мА |
Rr2 |
35 Ом |
± (0,00003+3*10-6*R) Ом |
|
4 |
1,5 мА |
Rr2 |
50 Ом |
± (0,00005+3*10-6*R) Ом |
|
3 |
1,0 мА |
Rr2 |
35 Ом |
± (0,00004+3*10-6*R) Ом |
|
3 |
1,0 мА |
Rr3 |
300 Ом |
± (0,0002+3*10-6*R) Ом |
|
2 |
0,7 мА |
Rr3 |
400 Ом |
± (0,0003+3*10-6*R) Ом |
|
1 |
0,4 мА |
Rr3 |
750 Ом |
± (0,0005+3*10-6*R) Ом |
|
Примечание: 1 - Параметр «Номер тока» - выбирается вручную, с помощью ПО МИТ-8.15, исходя из номера опорного резистора и диапазона изменений сопротивления; 2 - Rr1, Rr2 и Rr3 - номер опорного резистора, который выбирается вручную с помощью ПО МИТ-8.15, исходя из диапазона изменений сопротивления. Rr1 = 3 Ом, Rr2 = 30 Ом, Rr3 = 300 Ом, 3 - Частота дискретизации 1 Гц. | ||||
Таблица 5 -Технические характеристики СИ В1
|
Наименование характеристики |
Значение |
|
Параметры основного источника питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 243 от 49,6 до 50,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 до 75 от 84 до 106,7 |
аблица 6 - Показатели надежности СИ В1
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
25000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на электротехнические шкафы методом наклейки.
Комплектность
Таблица 7 - Комплектность СИ В1
|
Наименование |
Обозначение |
Количество, шт. |
|
Система измерений стенда В1 |
СИ В1 |
1 |
|
Руководство по эксплуатации |
БСЖК.441.6.000289.00.00 РЭ |
1 |
|
Формуляр |
БСЖК.441.6.000289.00.00 ФО |
1 |
|
«ГСИ. Система измерений стенда В1 (СИ В1). Методика поверки» |
- |
1 |
Сведения о методах измерений
приведены в разделе 2.3 «Устройство и работа» Руководства по эксплуатации БСЖК.441.6.000289.00.00 РЭ.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТЗ 106.ЛИИС.548.24 Испытания в целях утверждения типа и первичная поверка измерительных каналов ИИС стенда В1.
