Аппаратура геодезическая спутниковая GEOBOX FORA
| Номер в ГРСИ РФ: | 96437-25 |
|---|---|
| Производитель / заявитель: | ООО "ГЕОПРИБОР", г. Санкт-Петербург |
Аппаратура геодезическая спутниковая GEOBOX FORA (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96437-25 | |||||||||||||||
| Действует | по 18.09.2030 | |||||||||||||||
| Наименование | Аппаратура геодезическая спутниковая | |||||||||||||||
| Модель | GEOBOX FORA | |||||||||||||||
| Модификации |
GEOBOX FORA 20AR GEOBOX FORA 20AR PRO GEOBOX FORA 20AR DISTA GEOBOX FORA SMART PRO GEOBOX FORA 20H GEOBOX FORA 20SE GEOBOX FORA LUX IMU На испытания представлены: GEOBOX FORA 20SE GEOBOX FORA 20AR GEOBOX FORA 20AR DISTA GEOBOX FORA LUX IMU |
|||||||||||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | abcdfcb4-df94-560f-626a-25be6874227e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ГЕОПРИБОР», РОССИЯ, 194354, Санкт-Петербург г, пр-кт Энгельса 107, к3 литер. А, помещ. 3Н, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-315-2024 Государственная система обеспечения единства измерений Аппаратура геодезическая спутниковая GEOBOX FORA Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 57 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96437-25: Описание типа
2025-96437-25.pdf
Файл устарел
|
Скачать | 236.1 КБ | |
|
96437-25: Методика поверки
2025-mp96437-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96437-25: Описание типа
2025-96437-25-1.pdf
|
Скачать | 236.1 КБ | |
|
96437-25: Методика поверки
МП-315-2024
2025-mp96437-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая GEOBOX FORA (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.
Описание
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема.
Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:
- иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;
- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;
- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;
- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: RINEX 3.х;
- для режимов измерений «Кинематика в реальном времени (RTK)», обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.0, RTCM 3.2, RTCM 3.3 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);
- иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;
- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TRIMMARK III, TT450S, Transparent EOT.
Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.
На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.
Управление аппаратурой осуществляется с помощью полевого контроллера или через WEB-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA SMART PRO принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b; GALILEO: E1, E5a, E5b, E6; QZSS: L1, L2C, L5, L6; NAVIC(IRNSS): L5. Модификация GEOBOX FORA 20AR DISTA дополнительно принимает спутниковые сигналы PPP: B2B-PPP, E6-HAS.
Аппаратура модификации GEOBOX FORA 20H принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P, L2C, L5; BDS: B1i, B2i, B3i, B10C, B2a, B2b, ACEBOC; GALILEO: E1BC, E5a, E5b, E6BC, ALTBOC; QZSS: L1CA, L2C, L5, L1C, LEX; NAVIC(IRNSS): L5.
Аппаратура модификации GEOBOX FORA 20SE принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L1P, L2C, L2P, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX.
Аппаратура модификации GEOBOX FORA LUX IMU принимает следующие типы спутниковых сигналов: ГЛОНАСС: G1, G2, G3; GPS: L1C/a, L1C, L2P(Y), L2C, L5; BDS: B1i, B2i, B3i, B1C, B2a, B2b, ACEBOC; GALILEO: E1, E5a, E5b, E6, ALTBOC; QZSS: L1CA, L1C, L2C, L5, LEX; NAVIC(IRNSS): L5.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Кинематика», «Кинематика в реальном времени (RTK)». Аппаратура модификаций модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры. Аппаратура модификации GEOBOX FORA LUX IMU дополнительно поддерживает режим измерений «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой.
К средствам измерения данного типа относится аппаратура геодезическая спутниковая GEOBOX FORA модификаций GEOBOX FORA 20AR, GEOBOX FORA 20AR PRO, GEOBOX FORA 20AR DISTA, GEOBOX FORA 20H, GEOBOX FORA 20SE, GEOBOX FORA SMART PRO, GEOBOX FORA LUX IMU.
Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид аппаратуры представлен на рисунках 1-2.
а) б) в)

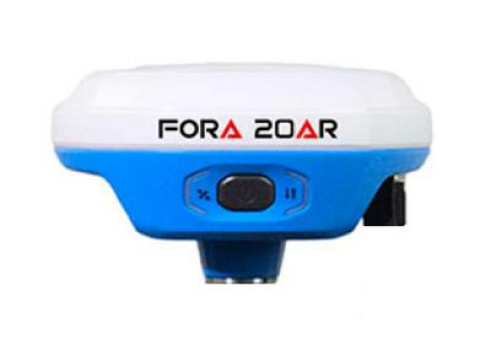

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA: а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO; в) модификация GEOBOX FORA 20AR DISTA;
б)
в)
г)
Рисунок 2 - Общий вид аппаратуры геодезической спутниковой GEOBOX FORA: а) модификация GEOBOX FORA 20H; б) модификация GEOBOX FORA 20SE; в) модификация GEOBOX FORA SMART PRO; г) модификация GEOBOX FORA LUX IMU
Место нанесения заводского номера
а) б) в)
Место нанесения заводского номера
г)
е)
Место нанесения заводского номера ж)
Рисунок 3 - Место нанесения заводского номера:
а) модификация GEOBOX FORA 20AR; б) модификация GEOBOX FORA 20AR PRO;
в) модификация GEOBOX FORA 20AR DISTA; г) модификация GEOBOX FORA LUX IMU;
д) модификация GEOBOX FORA 20SE; е) модификация GEOBOX FORA SMART PRO;
ж) модификация GEOBOX FORA 20H;
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Программное обеспечение
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.
Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «Surpad 4.2». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
Surpad 4.2 |
|
Номер версии (идентификационный номер ПО) - для модификации GEOBOX FORA 20AR - для модификации GEOBOX FORA 20AR PRO - для модификации GEOBOX FORA 20AR DISTA - для модификации GEOBOX FORA 20H - для модификации GEOBOX FORA 20SE - для модификации GEOBOX FORA SMART PRO - для модификации GEOBOX FORA LUX IMU |
не ниже G40V1_XXXX w2.0.250220_FirmwareG40P w2.1.250220_FirmwareG50 S9IIv2_XXXXXX m68g.1.569.2410.22710.24. w.2.609.2503.2583 M68-FMW3.1.558 2408 2201 |
не ниже 1.0-XXXXXX XX |
|
Алгоритм вычисления цифрового идентификатора |
- | |
|
* «X» принимает значения от 0 до 9 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины базиса, м |
от 0,07 до 30000 |
|
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,67) в режимах: - «Статика», мм - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм* - в плане - по высоте - «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой , мм: - в плане - по высоте |
±3<2,5+0,5-10-6-L) ±3<5,0+0,5-10-6-L) ±3<8+1,0-10-6-L) ±3<15+1,0-10-6-L) ±3<18+1,0-10-6-L+0,7-a) ±3<25+1,0-10-6-L+0,7-a) ±3-((18+1,0- 10-6-L)+0,7-a+20) ±3-((25+1,0- 10-6-L)+0,7-a+20) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
- «Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой***, мм: - в плане - по высоте |
±3-((18+1,0- 10-6-L)+0,7-a+30) ±3-((25+1,0- 10-6-L)+0,7-a+30) |
|
* - допускается наклон от 0 до 60 °. * * - При расстоянии от аппаратуры до определяемой точки от 1 до 5 м * ** - При расстоянии от аппаратуры до определяемой точки от 5 до 10 м Примечания 1. L - длина линии, вычисленная по измеренным длинам базисов в мм. 2. а - угол наклона аппаратуры в градусах. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
LUX IMU |
SMART PRO | |
|
Количество каналов |
1408 |
1408 |
|
Диапазон рабочих температур, °С |
от -20 до +60 |
от -25 до +60 |
|
Напряжение источника питания постоянного тока, В |
3,7 |
7,4 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
100,5x100,5x72 |
134x134x86 |
|
Масса, кг, не более |
0,630 |
0,780 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
20AR, 20AR PRO |
20AR DISTA | |
|
Количество каналов |
1408 | |
|
Диапазон рабочих температур, °С |
от -30 до +65 | |
|
Напряжение источника питания постоянного тока, В |
3,6 | |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
152x152x92 |
135x135x90 |
|
Масса, кг, не более |
0,800 |
0,990 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
GEOBOX FORA | |
|
20H |
20SE | |
|
Количество каналов |
800, 1408 |
800,1408 |
|
Диапазон рабочих температур, °С |
от -40 до +80 |
от -30 до +65 |
|
Напряжение источника питания постоянного тока, В |
7,2 |
3,6 |
|
Габаритные размеры (ДлинаxШиринаxВысота), мм, не более |
155x155x75 |
150x150x70 |
|
Масса, кг, не более |
1,200 |
0,900 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч, не менее |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Аппаратура геодезическая спутниковая (модификация в соответствии с заказом потребителя) |
GEOBOX FORA |
1 шт. |
|
Кабель USB Type-C |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Радиоантенна |
- |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
- разделе 4 «Работа с приёмником в ПО Surpad» документа «Руководство по эксплуатации. Аппаратура геодезическая спутниковая GEOBOX FOR A LUX IMU»;
- разделе III «Настройки рабочих режимов» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR. Руководство по эксплуатации»;
- разделе III «Настройки рабочих режимов» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR PRO. Руководство по эксплуатации»;
- разделе III «Работа с FORA 20AR DISTA в ПО SurPad» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20AR DISTA. Руководство по эксплуатации»
- разделе 5 «Изыскания» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20H. Руководство по эксплуатации»;
- разделе IV «Изыскания» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA 20SE. Руководство по эксплуатации»;
- разделе III «Работа с FORA SMART PRO в ПО SurPad» документа «Аппаратура геодезическая спутниковая GEOBOX FORA модификация GEOBOX FORA SMART PRO. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.
ТУ 29.51.20-001-63005955-2024 «Аппаратура геодезическая спутниковая GEOBOX FORA. Технические условия»
