Хроматографы ионные Prin-Cen
| Номер в ГРСИ РФ: | 96440-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Guangzhou Prin-Cen Scientific Co., Ltd, КИТАЙ |
Хроматографы ионные Prin-Cen (далее - хроматографы) предназначены для измерений содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96440-25 | |||||||||
| Действует | по 18.09.2030 | |||||||||
| Наименование | Хроматографы ионные | |||||||||
| Модель | Prin-Cen | |||||||||
| Модификации |
IC-50 IC-20 |
|||||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1d04a87e-84fd-0224-4257-447ac396ac9b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Guangzhou Prin-Cen Scientific Co., Ltd, КИТАЙ, Room 406-414, Building B, No. 33, Kexue Avenue, Huangpu District, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП 10-241-2025 Государственная система обеспечения единства измерений. Хроматографы ионные Prin-Cen. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96440-25: Описание типа
2025-96440-25.pdf
Файл устарел
|
Скачать | 154.4 КБ | |
|
96440-25: Описание типа
2025-96440-25-1.pdf
|
Скачать | 154.4 КБ | |
|
96440-25: Методика поверки
МП 10-241-2025
2025-mp96440-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Хроматографы ионные Prin-Cen (далее - хроматографы) предназначены для измерений содержания компонентов ионной природы (анионов и катионов), а также соединений, которые могут быть переведены в ионную форму (кислоты, амины, гидразины, углеводы, аминокислоты, фенолы и др.) и других неорганических и органических соединений.
Описание
Принцип действия хроматографов основан на разделении ионов, содержащихся в анализируемой пробе, на хроматографической колонке и последующем их детектировании.
Хроматографы предназначены для работы в изократическом и/или градиентном режимах. Хроматографы комплектуются детекторами, насосом, термостатом, автосамплером.
Конструктивно хроматографы выполнены в виде автоматических стационарных приборов, состоящих из основного блока и персонального компьютера, на который выводятся результаты измерений.
Корпуса хроматографов изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией производителя хроматографов.
Хроматографы могут комплектоваться кондуктометрическим CD, электрохимическим ED детекторами и/или спектрофотометрическим детектором с переменной длиной волны VWD.
К настоящему типу средств измерений относятся хроматографы следующих моделей: IC-20 и IC-50, различающиеся между собой конструкцией, комплектацией и техническими характеристиками, а также дополнительными модулями и приспособлениями.
Маркировочная табличка с серийным номером и наименованием модели хроматографа размещена на задней левой части корпуса основного блока хроматографа. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной гравировки для модели IC-50 и методом типографской печати для модели IC-20.
Нанесение знака поверки на хроматографы не предусмотрено.

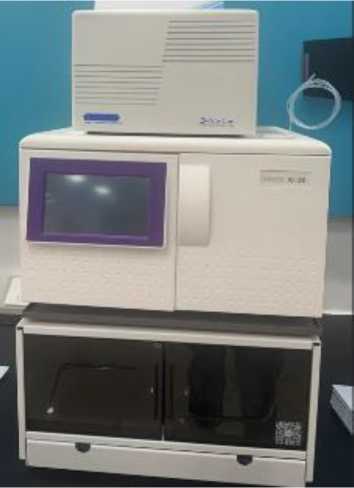

Общий вид хроматографов представлен на рисунке 1. Общий вид маркировочной таблички с серийным номером приведен на рисунке 2.

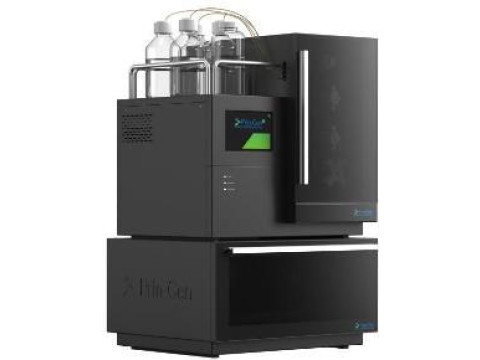

а) модель IC-50
б) модель IC-20
Рисунок 1 - Общий вид хроматографов ионных Prin-Cen

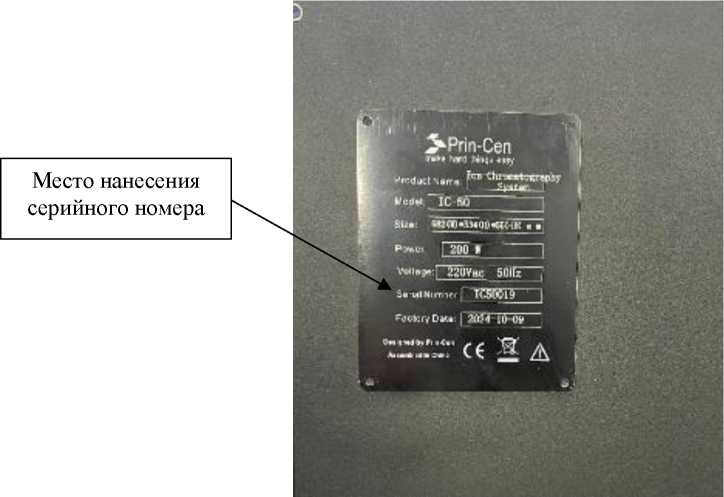

а) модель IC-50
Место нанесения серийного номера

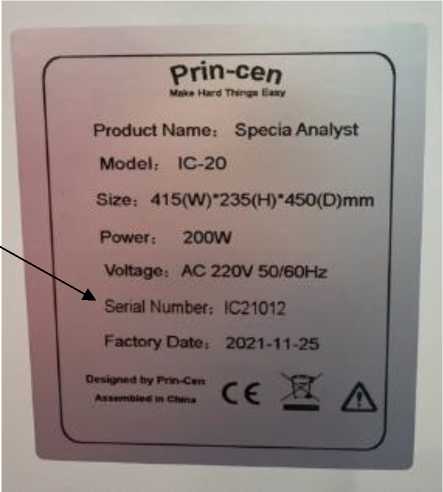

б) модель IC-20
Рисунок 2 - Общий вид маркировочной таблички
Пломбирование хроматографов не предусмотрено. Конструкция хроматографов обеспечивает ограничение доступа к частям хроматографов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Хроматографы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EasySpec |
|
Номер версии (идентификационный номер ПО) |
4.х.хх.хххх1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики хроматографов учтено при нормировании их характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
IC-20 |
IC-50 | |
|
Уровень флуктуационных шумов нулевого сигнала детекторов, не более: Кондуктометрический, См Электрохимический, Кл Спектрофотометрический детектор с переменной длиной волны, Б |
0,5-10’9 -50-10’6 |
0,540-9 0,0540-9 5040-6 |
|
Дрейф нулевого сигнала детекторов, не более: Кондуктометрический, См/ч Электрохимический, Кл/ч Спектрофотометрический детектор с переменной длиной волны, Б/ч |
20-10’9 - 4040-5 |
2040-9 6040-9 4040-5 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала детекторов хроматографа, %: - по времени удерживания: Кондуктометрический Электрохимический Спектрофотометрический детектор с переменной длиной волны - по площади пика: Кондуктометрический Электрохимический Спектрофотометрический детектор с переменной длиной волны |
0,3 - 1,0 2,0 - 2,0 |
0,3 1,0 1,0 2,0 3,0 2,0 |
|
Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 4 часа непрерывной работы детекторов,% |
±3,0 | |
|
Предел детектирования по нитрат-ионам или ионам натрия для кондуктометрического детектора, г/см3 |
1Д10-9 | |
|
Предел детектирования по сахарозе для электрохимического детектора, г/см3 |
1Д10-10 | |
|
Предел детектирования по антрацену для спектрофотометрического детектора с переменной длиной волны детектора, г/см3 |
2Д10-9 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
IC-20 |
IC-50 | |
|
Спектральный диапазон спектрофотометрического детектора с переменной длиной волны, нм |
от 300 до 800 | |
|
Потребляемая мощность, В^А, не более |
200 | |
|
Габаритные размеры, мм, не более: - ширина - высота - глубина |
415 235 450 |
582 534 550 |
|
Масса, кг, не более |
43 |
67 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 от 50 до 60 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Основной комплект поставки: | ||
|
Хроматограф ионный |
Prin-Cen |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Персональный компьютер |
- |
1 экз. (по заказу) |
Сведения о методах измерений
приведены в документе «Хроматографы ионные Prin-Cen. Руководство по эксплуатации» (Раздел 4.1 «Методы»).
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Guangzhou Prin-Cen Scientific Co., Ltd, Китай.
