Угломеры Miyamotometrology
| Номер в ГРСИ РФ: | 96450-25 |
|---|---|
| Категория: | Угломеры |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Угломеры Miyamotometrology (далее по тексту угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96450-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 18.09.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Угломеры | ||||||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
8111-360 8112-360 8113-225 8114-200 8116-200 8121-320 8122-360 8123-360 8124-04 8125-180 8126-180 8127-180A 8128-170 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e57f3e77-1c1c-3762-58ed-dda74a0d7378 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП СГ-57-2025 Государственная система обеспечения единства измерений. Угломеры Miyamotometrology. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96450-25: Описание типа
2025-96450-25.pdf
|
Скачать | 384.2 КБ | |
|
96450-25: Методика поверки
МП СГ-57-2025
2025-mp96450-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Угломеры Miyamotometrology (далее по тексту угломеры) предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Описание
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются в следующих моделях:
- 8111 - для измерений наружных и внутренних углов контактным методом. Состоят из диска с цифровым отсчетным устройством, съемных измерительных линеек разной длины, микрометрической подачи и стопорного винта;
- 8112 - для измерений плоских углов, проверки уровня и помощи при разметке. Состоят из алюминиевого основания с продольным пузырьковым уровнем и встроенным цифровым отсчетным устройством, а также подвижной измерительной линейки из нержавеющей стали и стопорного винта;
- 8113 - для измерений плоских углов, установки горизонтальных и вертикальных углов скоса режущего станка. Состоят из линейки с алюминиевым основанием, подвижной измерительной линейки из нержавеющей стали и стопорного винта. В основание встроены цифровое отсчетное устройство, продольный и поперечный пузырьковые уровни;
- 8114 - для измерений углов и рисования вспомогательных линий. Состоят из двух измерительных линеек, в одну из которых встроено цифровое отсчетное устройство, и стопорного винта;
- 8116 - для измерений плоских углов. Состоят из магнитного основания, в которое встроено цифровое отсчетное устройство, подвижной измерительной линейки и стопорного винта;
- 8121 - для измерений наружных и внутренних углов контактным методом. Состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, стопорного винта;
- 8122 - для измерений наружных и внутренних углов контактным методом. Состоят из диска с нанесенной на нем угловой шкалой и нониусом без параллакса, оснащенного лупой для удобства считывания показаний, съемных измерительных линеек разной длины, микрометрической подачи и стопорного винта;
- 8123 - для измерений наружных и внутренних углов контактным методом. Состоят из основания в виде линейки с круговой шкалой и подвижными съемными линейками разной длины, которые закрепляются в требуемом положении стопорными винтами;
- 8124 - для измерений плоских углов, длины и высоты, определения центра круглых заготовок, для разметки. Есть возможность установки лезвия под углом 90° или 45° к краю заготовки. Состоят из диска с нанесенной на нем угловой шкалой, съемных измерительных линеек различных форм (квадратная и центрирующая), стопорного винта. Измерительные линейки имеют возможность вращаться на 180°.
- 8125, 8127, 8128 - для измерений углов и рисования вспомогательных линий. Состоят из полукруглого лимба с нанесенной на нем угловой шкалой, измерительной линейки и стопорного винта. Модели отличаются внешним видом, метрологическими и техническими характеристиками;
- 8126 - для измерений углов и рисования вспомогательных линий. Состоят из полукруглого лимба (модификация 8126-180) или прямоугольного лимба (модификация 8126-180А) с нанесенной на нем угловой шкалой, измерительной линейки и стопорного винта. Модели отличаются внешним видом и техническими характеристиками.
Питание угломеров с цифровым отсчетным устройством осуществляется от встроенного источника питания (батареи).
Угломеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Модель указана на футляре, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис», которые указывают на модель угломера.
Товарный знак
наносится на угломеры в местах, указанных на рисунках
1 - 14 краской, лазерной маркировкой или с помощью наклейки, а также на паспорт угломеров типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю или переднюю часть угломера, линейку или заднюю часть основания угломера краской или лазерной маркировкой в местах, указанных на рисунках 15 - 16.
Цвет корпуса и кнопок управления цифрового отсчетного устройства не влияет на метрологические характеристики угломера и могут быть изменены изготовителем.
Общий вид угломеров указан на рисунках 1 - 14.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.

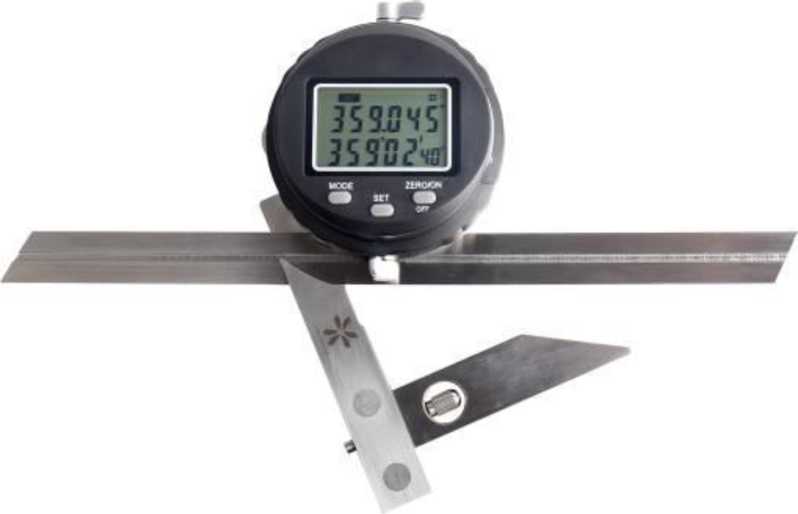

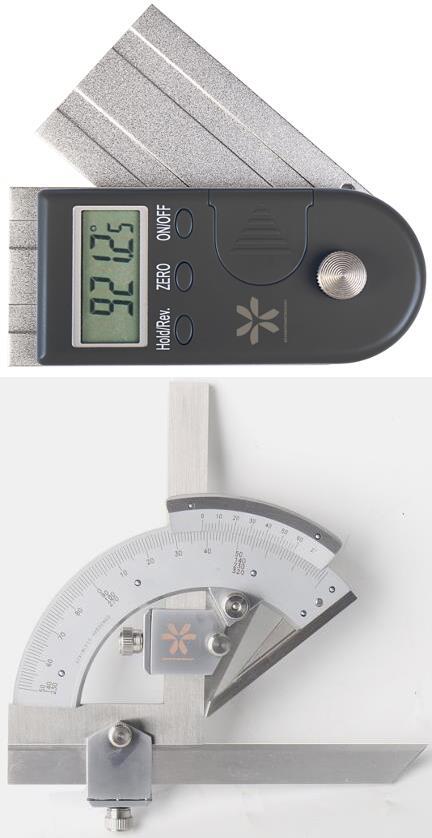

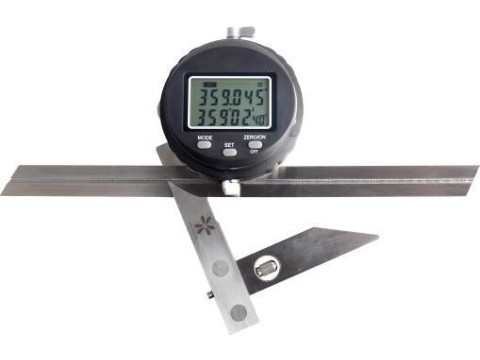

Рисунок 1 - Общий вид угломеров модели 8111

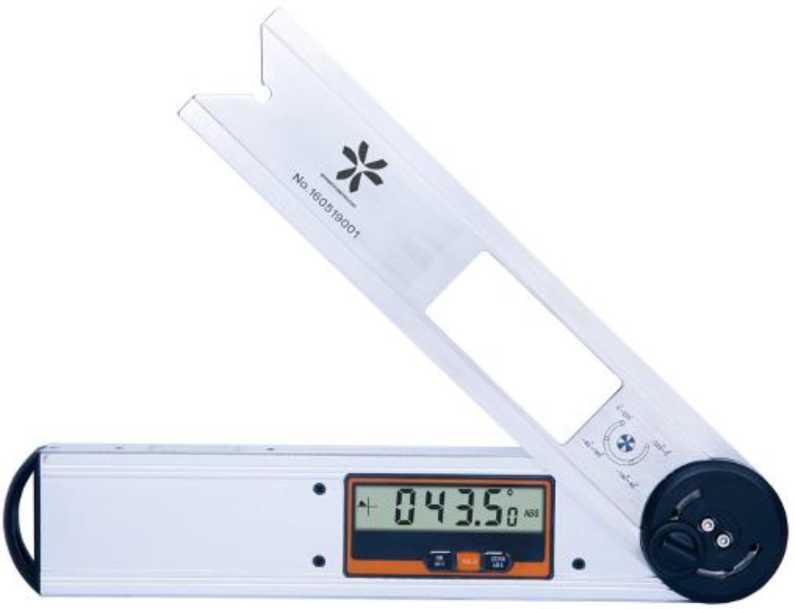

Рисунок 2 - Общий вид угломеров модели 8112

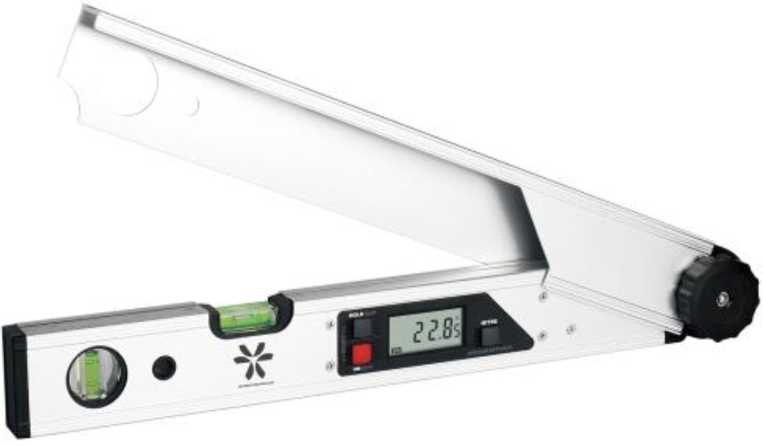

Рисунок 3 - Общий вид угломеров модели 8113

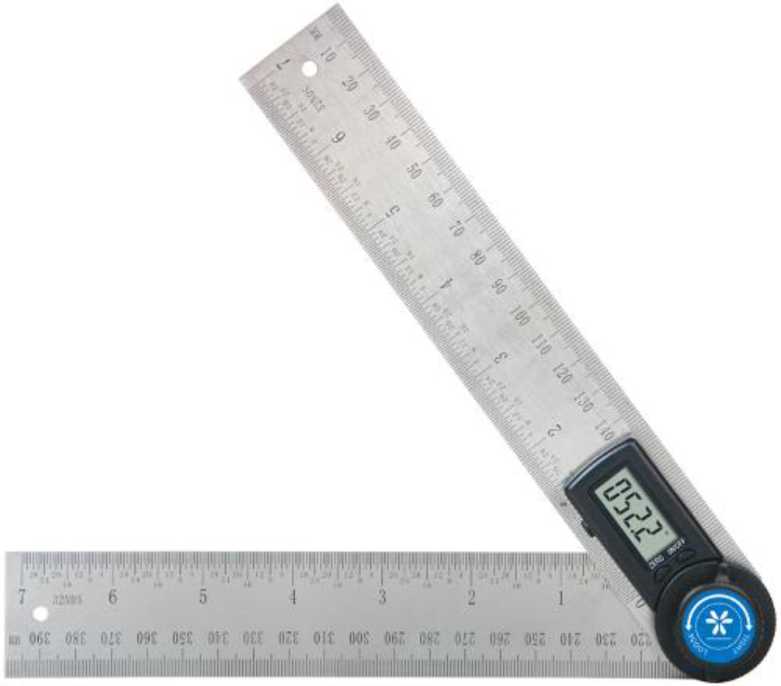

Рисунок 4 - Общий вид угломеров модели 8114

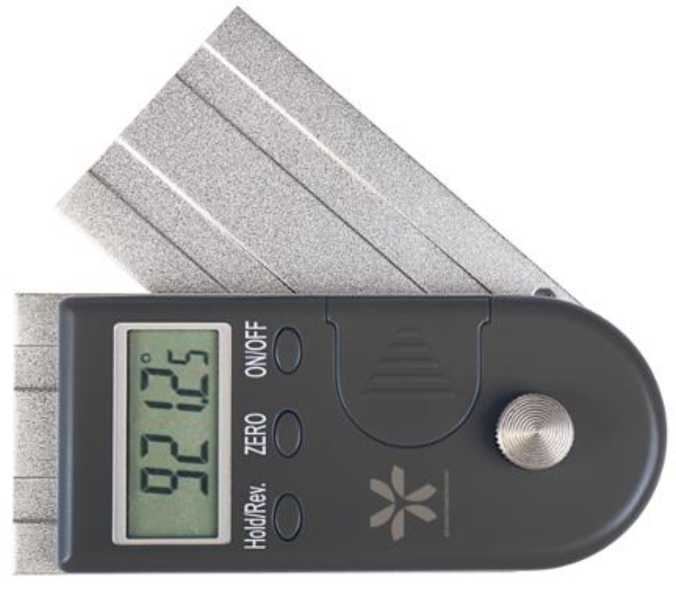

Рисунок 5 - Общий вид угломеров модели 8116

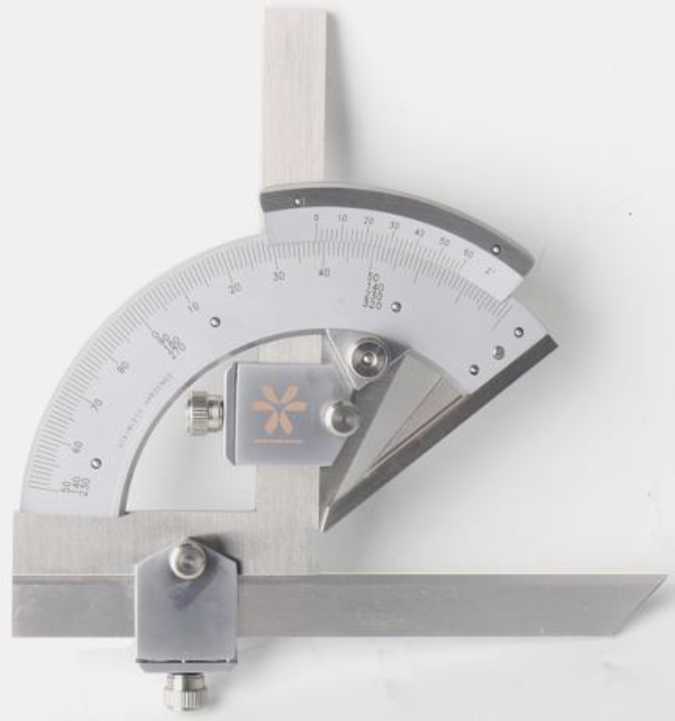

Рисунок 6 - Общий вид угломеров модели 8121

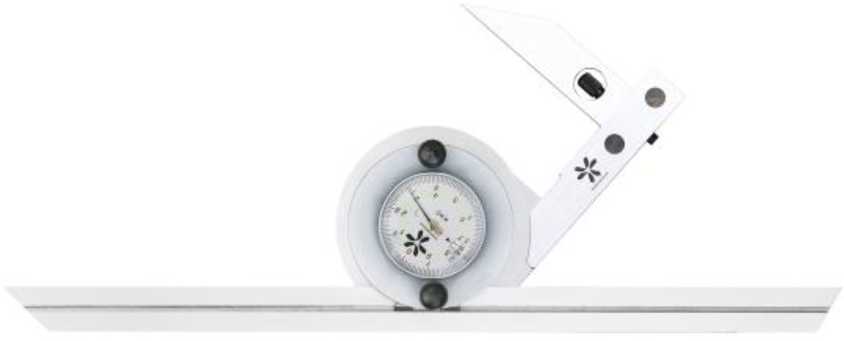

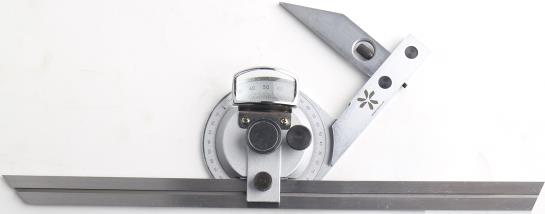

Рисунок 7 - Общий вид угломеров модели 8122
Рисунок 8 - Общий вид угломеров модели 8123

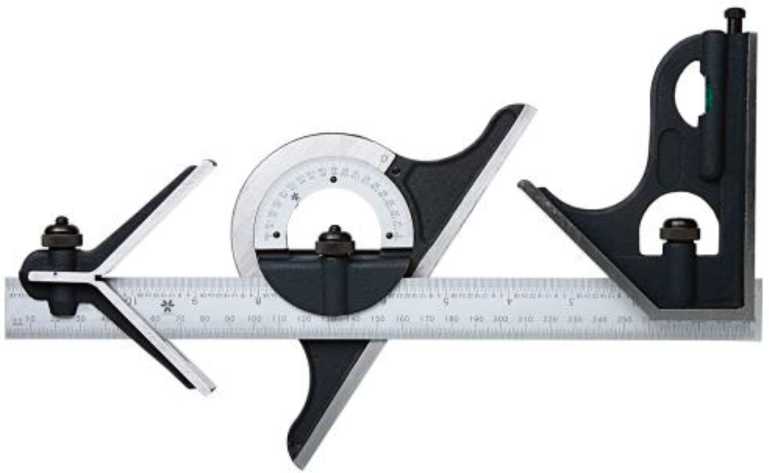

Рисунок 9 - Общий вид угломеров модели 8124

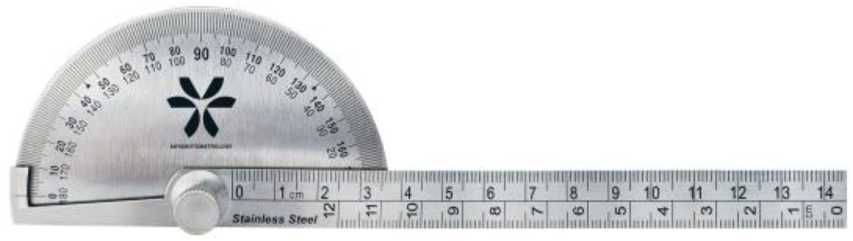

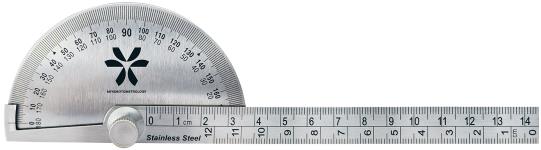

Рисунок 10 - Общий вид угломеров модели 8125

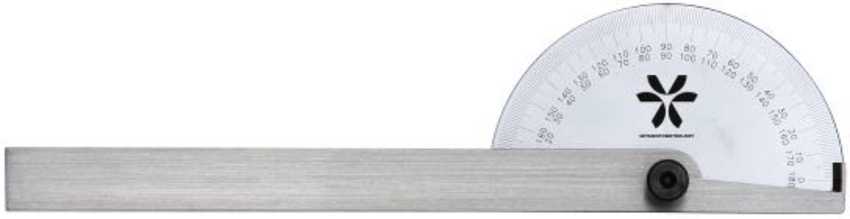

Рисунок 11 - Общий вид угломеров модификации 8126-180

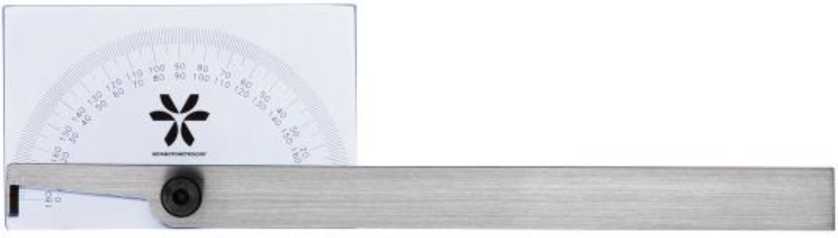

Рисунок 12 - Общий вид угломеров модификации 8126-180А

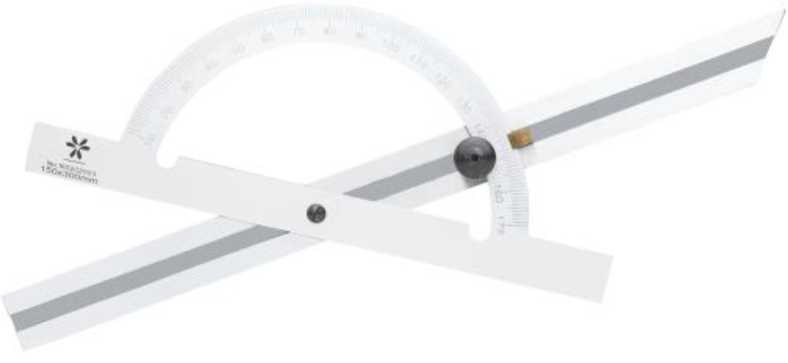

Рисунок 13 - Общий вид угломеров модели 8127

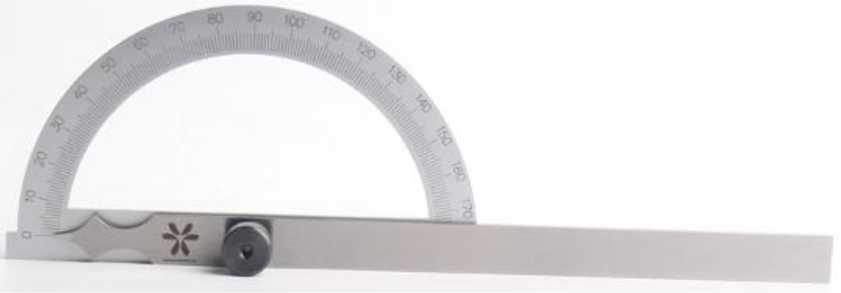

Рисунок 14 - Общий вид угломеров модели 8128

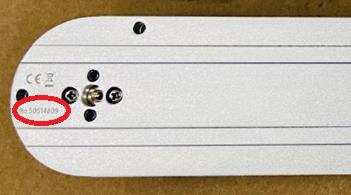

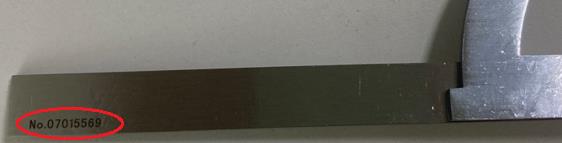

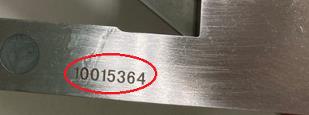

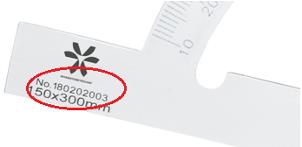

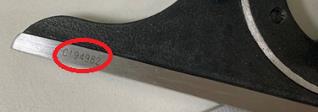

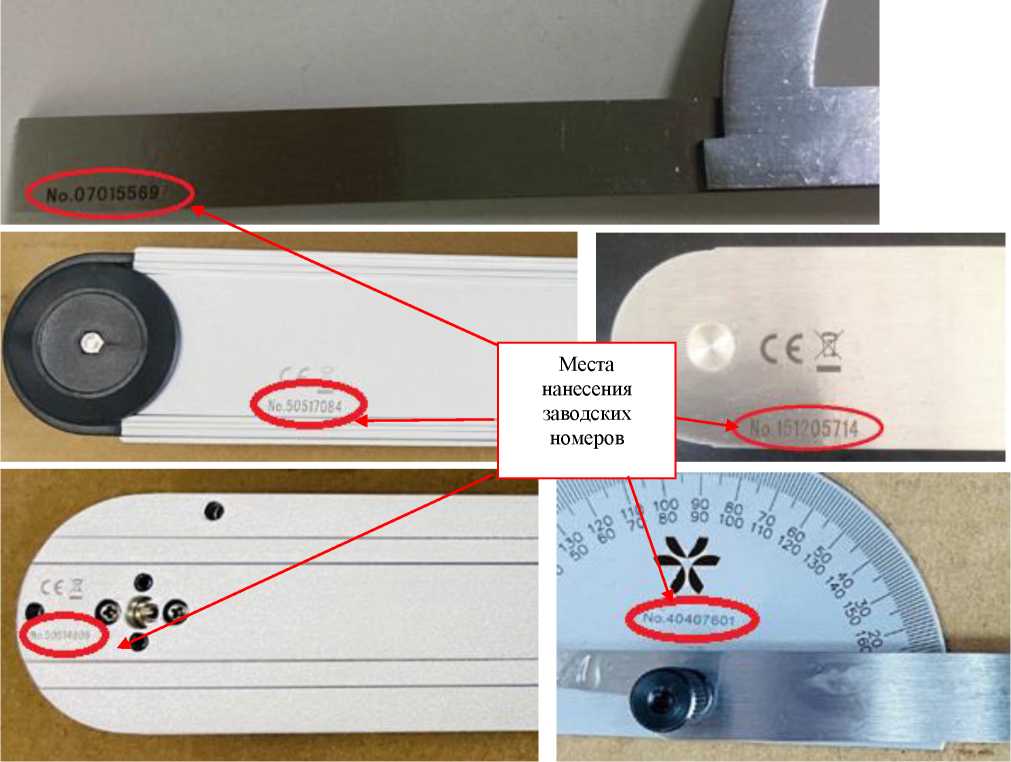

Рисунок 15 - Места нанесения заводского номера

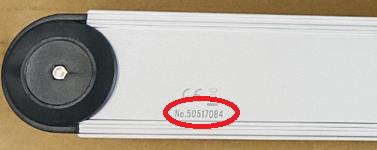

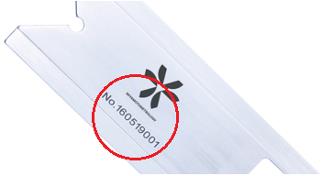

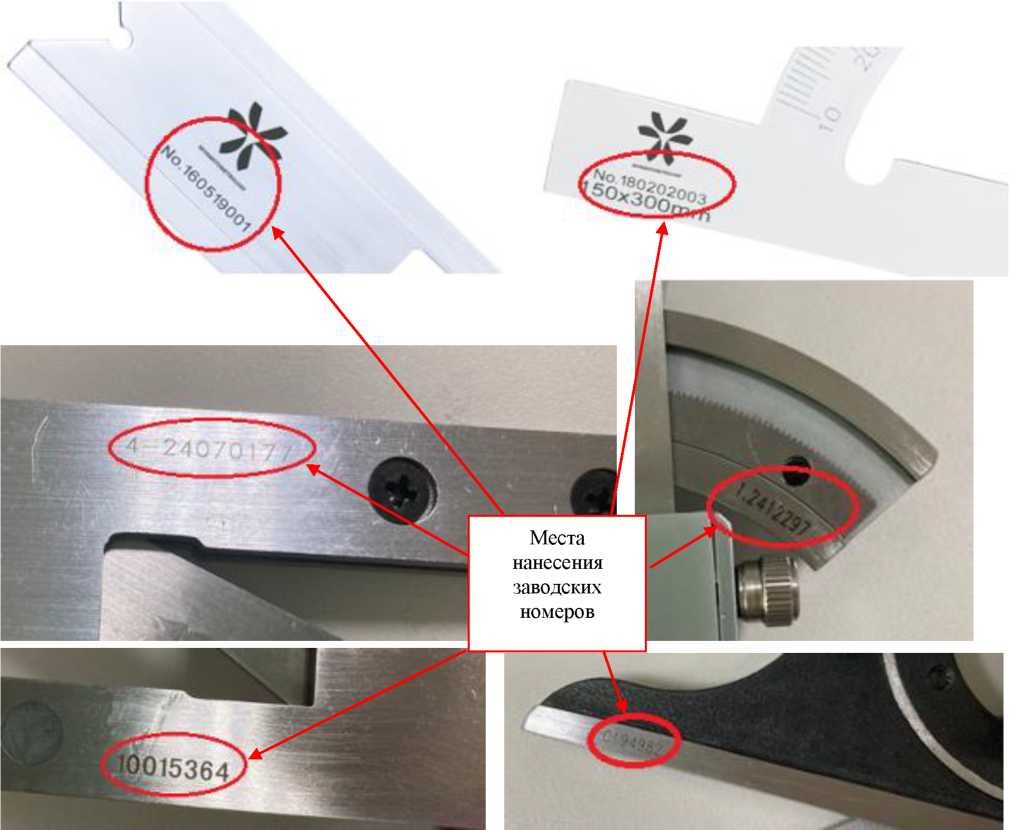

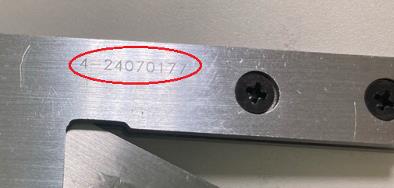

Рисунок 16 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства угломеров моделей 8111, 8112, 8113, 8114, 8116 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция угломеров моделей 8111, 8112, 8113, 8114, 8116 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики угломеров моделей 8121, 8122, 8123, 8124, 8125,
8126, 8127, 8128
|
Модель |
Модификация |
Диапазон измерений углов |
Цена деления основной шкалы |
Значение отсчета по нониусу |
Пределы допускаемой абсолютной погрешности |
|
8121 |
8121-320 |
От 0° до 320° |
1° |
2' |
±2г |
|
8122 |
8122-360 |
От 0° до 360° |
5' |
±5г | |
|
8123 |
8123-360 |
5' |
±5г | ||
|
8124 |
8124-04 |
От 0° до 180° |
- |
±20г | |
|
8125 |
8125-180 |
±0,5° | |||
|
8126 |
8126-180 |
±0,3° | |||
|
8126-180А | |||||
|
8127 |
8127-180 | ||||
|
8127-180А | |||||
|
8127-180В | |||||
|
8127-180С | |||||
|
8127-180D | |||||
|
8128 |
8128-170 |
От 10° до 170° | |||
|
8128-170А | |||||
|
8128-170В | |||||
|
8128-170С | |||||
|
8128-170D |
Таблица 2 - Метрологические характеристики угломеров моделей 8111, 8112, 8113, 8114, 8116
|
Модель |
Модификация |
Диапазон измерений углов |
Шаг дискретности |
Пределы допускаемой абсолютной погрешности |
|
8111 |
8111-360 |
От 0° до 360° |
10"/0,005° 1) |
±5' |
|
8112 |
8112-360 |
0,05° |
±0,15° | |
|
8113 |
8113-225 |
От 0° до 225° |
0,05° |
±0,10° |
|
8114 |
8114-200 |
От 0° до 360° |
0,1° |
±0,30° |
|
8114-300 | ||||
|
8116 |
8116-100 |
0,05° |
±0,30° | |
|
8116-200 | ||||
|
8116-300 |
Примечание: 1) Шаг дискретности переключается в настройках угломера
Таблица 3 - Допуск параллельности измерительных поверхностей линейки
|
Модель |
Модификация |
Допуск параллельности, мм |
|
8111 |
8111-360 |
0,06 |
|
8122 |
8122-360 |
0,06 |
|
8123 |
8123-360 |
0,06 |
|
8124 |
8124-04 |
0,03 |
|
8125 |
8125-180 |
0,25 |
|
8126 |
8126-180 8126-180А |
0,10 |
Таблица 4 - Допуск плоскостности и прямолинейности измерительных поверхностей
|
Модель |
Модификация |
Допуск плоскостности и прямолинейности, мкм |
|
8111 |
8111-360 |
5 |
|
8121 |
8121-320 |
3 |
|
8122 |
8122-360 |
5 |
|
8123 |
8123-360 |
5 |
Таблица 5 - Основные технические характеристики
|
Модель |
Модификация |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Длина измерительных поверхностей, мм |
Масса, кг, не более |
|
8111 |
8111-360 |
360х130х60 |
150 300 |
1,005 |
|
8112 |
8112-360 |
270х60х60 |
250 |
0,435 |
|
8113 |
8113-225 |
520х90х80 |
460 |
1,235 |
|
8114 |
8114-200 |
280х110х30 |
200 |
0,225 |
|
8114-300 |
390х320х30 |
300 |
0,310 | |
|
8116 |
8116-100 |
210х160х60 |
103 |
0,230 |
|
8116-200 |
310х160х60 |
205 |
0,350 | |
|
8116-300 |
410х160х60 |
306 |
0,450 | |
|
8121 |
8121-320 |
180х180х50 |
150 |
0,715 |
|
8122 |
8122-360 |
320х120х40 |
150 300 |
0,745 |
|
8123 |
8123-360 |
300х110х290 |
150 300 |
0,215 |
|
8124 |
8124-04 |
430х170х60 |
305 |
1,855 |
|
8125 |
8125-180 |
240х90х10 |
154 |
0,095 |
|
8126 |
8126-180 |
240х90х10 |
150 |
0,120 |
|
8126-180А |
260х100х40 |
158 |
0,160 | |
|
8127 |
8127-180 |
260х100х40 |
165 |
0,125 |
|
8127-180А |
260х120х20 |
215 |
0,160 | |
|
8127-180В |
320х120х40 |
280 |
0,300 | |
|
8127-180С |
470х160х30 |
410 |
0,630 | |
|
8127-180D |
670х210х30 |
675 |
1,485 | |
|
8128 |
8128-170 |
170х90х40 |
150 |
0,155 |
|
8128-170А |
320х120х30 |
300 |
0,830 | |
|
8128-170В |
420х170х20 |
400 |
0,555 | |
|
8128-170С |
520х190х30 |
500 |
1,045 | |
|
8128-170D |
610х220х40 |
600 |
1,465 |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Угломер |
Miyamotometrology |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Элемент питания 1) |
- |
1 шт. |
|
Линейка 150 мм 2) |
- |
1 шт. |
|
Угольник 3) |
- |
1 шт. |
|
Угловая насадка 4) |
- |
1 шт. |
|
Примечание: 1) для угломеров моделей 8111, 8112, 8113, 8114, 8 2) для угломеров моделей 8111, 8122, 8123 3) для угломеров модели 8121 4) для угломеров моделей 8111, 8122, 8123 |
116 | |
Сведения о методах измерений
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта угломеров.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
ТУ 019-2024 «Угломеры Miyamotometrology. Технические условия».
