Анализаторы пыли ETL-D 300
| Номер в ГРСИ РФ: | 96547-25 |
|---|---|
| Производитель / заявитель: | ООО "Евротехлаб", г. Санкт- Петербург |
Анализаторы пыли ETL-D 300 (далее - анализаторы) предназначены для измерений параметров взвешенных (твёрдых) частиц (далее - пыли) - массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды и спектрального коэффициента направленного пропускания.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96547-25 | |||||||||||||||
| Действует | по 01.10.2030 | |||||||||||||||
| Наименование | Анализаторы пыли | |||||||||||||||
| Модель | ETL-D 300 | |||||||||||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ff1f3a4a-3f33-f721-1325-70b6037b360e | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Евротехлаб», РОССИЯ, 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216
Поверка
| Методика поверки / информация о поверке |
МП 242-2626-2025 Государственная система обеспечения единства измерений. Анализаторы пыли ETL-D 300. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96547-25: Описание типа
2025-96547-25.pdf
|
Скачать | 188.5 КБ | |
|
96547-25: Методика поверки
МП 242-2626-2025
2025-mp96547-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы пыли ETL-D 300 (далее - анализаторы) предназначены для измерений параметров взвешенных (твёрдых) частиц (далее - пыли) - массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды и спектрального коэффициента направленного пропускания.
Описание
Принцип действия анализаторов - оптический. Анализируемая проба отбирается из пылегазового потока через зонд и поступает в измерительную ячейку. Луч, формируемый источником оптического излучения (лазерным диодом), попадает в ячейку с анализируемой пробой, где рассеивается находящимися на его траектории частицами пыли. Рассеянное излучение регистрируется приёмником (фотодетектором). Интенсивность зарегистрированного излучения пропорциональна массовой концентрации пыли. Измерение спектрального коэффициента направленного пропускания осуществляется в режиме работы с набором оптических мер.
Конструктивно анализаторы состоят из нескольких блоков: зонда с пробоотборной линией, измерительного блока, блока компрессора. Корпуса измерительного блока и блока компрессора представляют собой металлические короба с защитой от воздействия окружающей среды, снабжённые механическим замком, окрашиваются в серый цвет, при этом их двери могут быть окрашены в серый или зеленый цвет. На дверях корпусов может быть нанесён логотип изготовителя и обозначение типа анализатора. Зонд в зависимости от заказа может быть выполнен из фторопласта или нержавеющей стали, иметь разную длину, опцию обогрева, оснащаться пневмометрической трубкой и датчиком температуры с целью оценки параметров пылегазового потока. Нагрев и осушка отбираемой пробы осуществляются внутри пробоотборной линии и измерительного блока. Изокинетический отбор анализируемой пробы из газохода, прохождение пробы через измерительную ячейку и её возврат в газоход (сброс) через зонд осуществляется с помощью эжектора, питаемого от блока компрессора. Регулировка потока осуществляется системой задания объёмного расхода, входящей в состав измерительного блока. Воздуховод для возврата пробы в газоход может оснащаться обогревом. Продувка пробоотборного тракта осуществляется с помощью внешней линии сжатого воздуха. Измерительный блок и блок компрессора могут монтироваться совместно на раме. Монтаж зонда на газоходы осуществляется с применением фланцевого соединения к закладной газохода.
Управление анализаторами осуществляется с помощью сенсорного ЖК-дисплея. Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровыми интерфейсами RS-485, USB-A, аналоговыми входом и выходом «токовая петля» (от 4 до 20 мА), релейными выходами.
Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания в режиме работы с набором оптических мер.
Общий вид анализаторов, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса и его внутренних компонентов, а также нанесение на них знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью табличек, расположенных на зонде с пробоотборной линией и корпусах блоков. Серийный номер в буквенно-цифровом формате (заглавная латинская буква «D» и пять цифр после дефиса, например, «D-01234») наносится на таблички с помощью графических устройств.

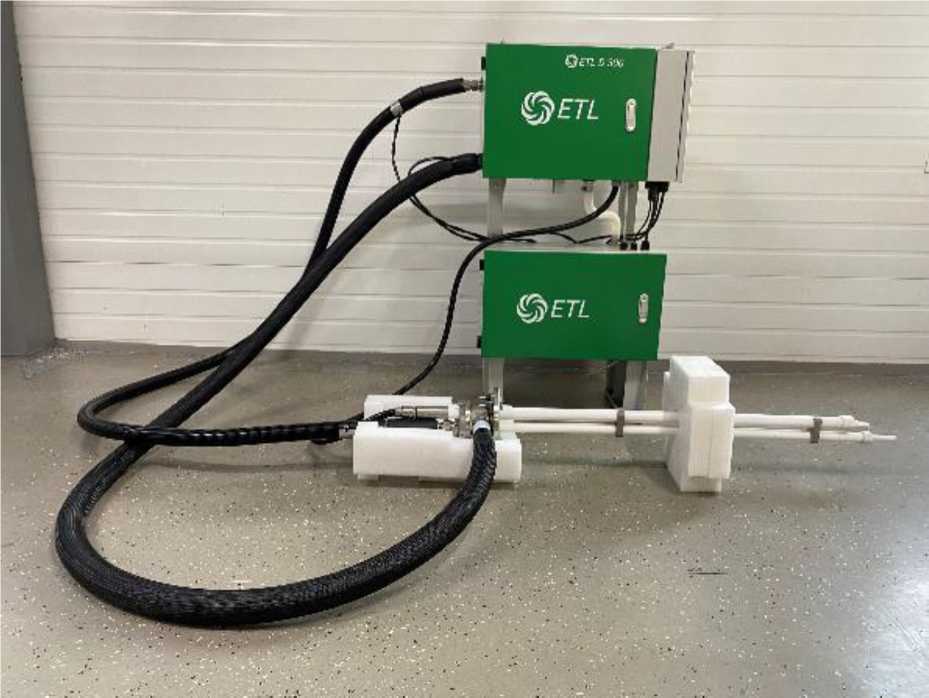

Рисунок 1 - Общий вид анализаторов
Место нанесения знака утверждения типа

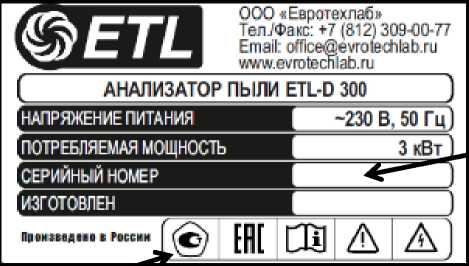

Рисунок 2 - Пример таблички измерительного блока
Место нанесения серийного номера
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
V2.X * |
|
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде одной или нескольких арабских цифр и иметь символьные разделители. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мг/м3 |
от 0 до 500 |
|
Пределы допускаемой погрешности1) измерений массовой концентрации пыли - приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., % - относительной в поддиапазоне св. 2 до 500 мг/м3, % |
±20 ±20 |
|
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм)3), % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), % |
±5 |
|
1) При условии градуировки по анализируемой среде. 2) К верхней границе поддиапазона. 3) Измерения выполняются в режиме работы с набором оптических мер. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение сети переменного тока, В - частота сети переменного тока, Г ц |
230 ± 23 50 ± 1 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Габаритные размеры, мм, не более: - зонд - длина - ширина - высота - измерительный блок - длина - ширина - высота - блок компрессора - длина - ширина - высота |
3000 200 200 300 / 765 * 600 / 890 * 395 300 / 820 * 560 370 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: | |
|
- зонд |
25 |
|
- измерительный блок |
28 |
|
- блок компрессора |
21 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - зонд, пробоотборная линия |
от -60 до +50 |
|
- измерительный блок, блока компрессора - относительная влажность окружающего воздуха (без конденсации |
от +5 до +40 |
|
влаги), %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
* С открытой дверью блока. | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
Знак утверждения типа
наносится на таблички измерительного блока анализаторов и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 5 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли |
ETL-D 300 |
1 шт. |
|
Комплект ЗИП * |
- |
1 комп. |
|
Анализатор пыли ETL-D 300. Руководство по эксплуатации |
ETL-D 300 РЭ |
1 экз. |
|
Анализатор пыли ETL-D 300. Паспорт |
ETL-D 300 ПС |
1 экз. |
|
* Согласовывается при заказе. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ETL-D 300 РЭ «Анализатор пыли ETL-D 300. Руководство по эксплуатации».
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;
ТУ 26.51.53-019-60997399-2023 «Анализаторы пыли ETL-D 300. Технические условия».
