Хроматограф газовый Trace 1610
| Номер в ГРСИ РФ: | 96549-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Thermo Fisher Scientific", США |
Хроматограф газовый Trace 1610 (далее - хроматограф) предназначен для разделения компонентов и измерения их содержания в широкой группе веществ, материалов, в пищевых продуктах, объектах окружающей среды.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96549-25 | ||||||
| Наименование | Хроматограф газовый | ||||||
| Модель | Trace 1610 | ||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e10a60ef-2456-70a9-42e5-781d7dd64fbb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Thermo Fisher Scientific S.p.A., ИТАЛИЯ, Building T71-6, No. 211 Qinqiao Road, Shanghai Pilot Free Trade Zone
Поверка
| Методика поверки / информация о поверке |
РТ-МП-06-205-2025 Государственная система обеспечения единства измерений. Хроматограф газовый Trace 1610. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96549-25: Описание типа
2025-96549-25.pdf
|
Скачать | 149.2 КБ | |
|
96549-25: Методика поверки
РТ-МП-06-205-2025
2025-mp96549-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Хроматограф газовый Trace 1610 (далее - хроматограф) предназначен для разделения компонентов и измерения их содержания в широкой группе веществ, материалов, в пищевых продуктах, объектах окружающей среды.
Описание
Принцип действия хроматографа основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.
Хроматограф представляет собой универсальный стационарный лабораторный прибор, выполненный в моноблочном исполнении, включающий в себя термостат колонок, встроенный пламенно-ионизационный детектор (ПИД), процессор, электронику и пневматику. На передней панели хроматографа имеется встроенный дисплей.
Дополнительно хроматограф оснащен автоматическим дозатором жидких проб - автосамплером AI 1610 с дополнительным лотком для образцов и статическим парофазным дозатором - автосамплером TriPlus 500.
Задание режимов работы инжекторов, колонок, детекторов, кранов, индикация задаваемых и текущих параметров на дисплее осуществляется либо через управляющую панель хроматографа, либо при помощи программного обеспечения (далее - ПО), установленного на персональном компьютере.
Система управления и обработки данных на основе персонального компьютера и встроенного в хроматограф микропроцессора обеспечивает задание режимов работы инжекторов, колонок, детекторов, кранов, и индикацию задаваемых и текущих параметров как на дисплее прибора, так и на экране монитора.
С помощью клавиатуры компьютера или встроенной в прибор клавиатуры оператор осуществляет управление работой хроматографа в диалоговом режиме. Обработка хроматограмм производится с помощью ПО.
Пломбирование хроматографа не предусмотрено. Нанесение знака поверки на хроматограф не предусмотрено.
Серийный номер хроматографа состоит из арабских цифр и нанесен на информационную табличку, расположенную на задней стенке хроматографа, методом лазерной печати.
Общий вид хроматографа представлен на рисунке 1. Общий вид хроматографа с автосамплерами AI 1610 и TriPlus 500 представлен на рисунке 2.
Место нанесения серийного номера на информационную табличку хроматографа (шильд) приведено на рисунке 3.
К данному типу средств измерений относится хроматограф газовый Trace 1610, серийный номер 723121806.

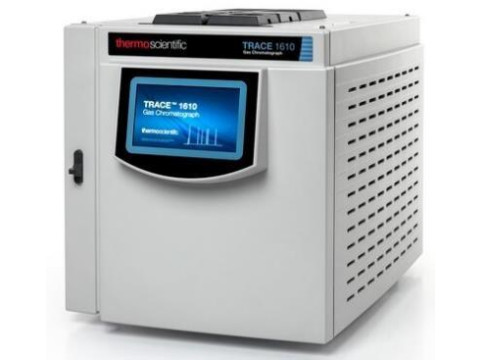

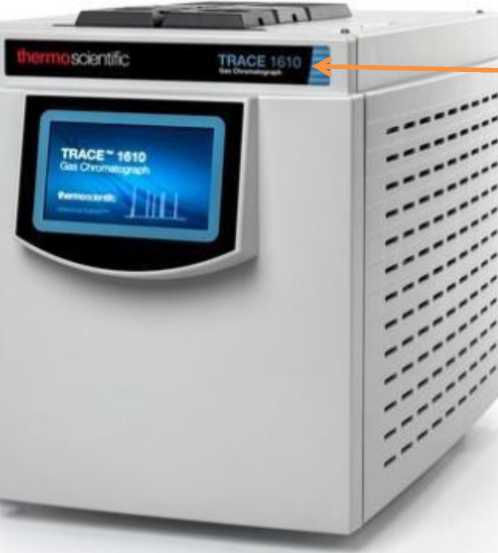

Рисунок 1 - Общий вид хроматографа газового Trace 1610
Обозначение типа СИ

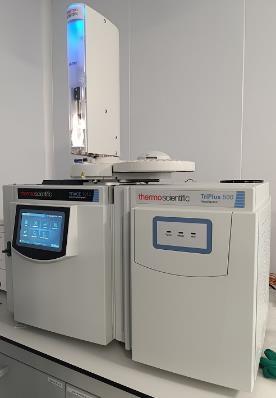

Рисунок 2 - Общий вид хроматографа газового Trace 1610 с автосамплерами AI 1610
и TriPlus 500
Место нанесения серийного номера
Thermo Fisher
1 ?Одо\/д--
rS^rs В/ /Q
»ZBa-W0 Sene. Code / ?йГ4^===г=^:=
S/N1
-—
BUs^---

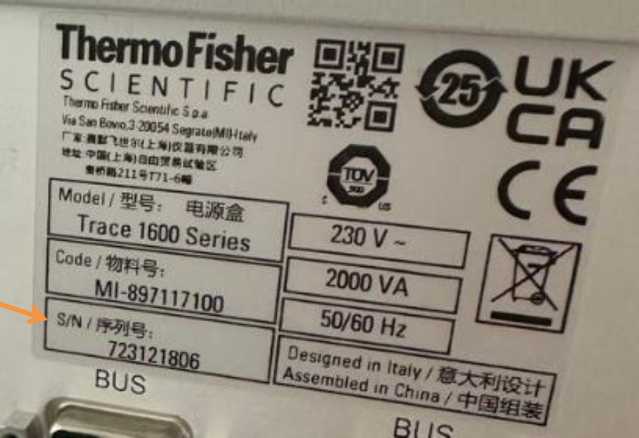

Рисунок 3 - Информационная табличка хроматографа (шильд)
Программное обеспечение
Хроматограф оснащен встроенным и автономным ПО.
Встроенное ПО обеспечивает обработку, преобразование, вывод измерительной информации на жидкокристаллический дисплей и передачу данных автономному ПО, установленному на персональный компьютер. Встроенное ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
Автономное ПО выполняет расчет и интегрирование площадей хроматографических пиков, имеет такие функции, как компенсация базовой линии, комплексная идентификация пиков, автоматическая настройка нуля и автоматическая градуировка.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
HMI S/W |
|
Номер версии (идентификационный номер) встроенного ПО |
00.00.49 |
|
Идентификационное наименование автономного ПО |
Chromeleon |
|
Номер версии (идентификационный номер) автономного ПО |
7.3.2 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов, А, не более |
5^10-14 |
|
Предел детектирования, по гексадекану, гС/с, не более |
9,5Л0-12 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала при автоматическом дозировании: - по площади пика, % - по времени удерживания, % |
2 0,1 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 8 часов непрерывной работы хроматографа, % |
±3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (основного блока) (ВхШхГ), мм, не более |
450x440x670 |
|
Масса (основного блока), кг, не более |
35 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации), % - атмосферное давление, кПа |
от +15 до +35 от 20 до 90 от 84 до 106,7 |
|
Напряжение питания, В |
230±23 |
|
Максимальная потребляемая мощность, Вт |
2420 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность хроматографа
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый |
Trace 1610 |
1 шт. |
|
Автосамплер |
AI 1610 |
1 шт. |
|
Автосамплер |
TriPlus 500 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Руководство по пользованию ПО |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
Применение хроматографа в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы Thermo Fisher Scientific S.p.A, Италия.
