Система автоматизированная информационно-измерительная ИС-14-1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MIC «Recorder»

Метрологически значимая часть ПО

scales.dll

Номер версии (идентификационный номер) ПО

3.6.0.3

Цифровой идентификатор ПО

24CBC163

Алгоритм вычисления идентификатора ПО

CRC32 по IEEE 1059-1993

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

ИК расхода топлива

Расход топлива

Расход массовый

от 27 до 275 кг/ч включ.

±0,5 % от ВП

1

св. 275 до 550 кг/ч включ.

±0,5 % от ИЗ

ИК прокачки масла

Прокачка масла через изделие (изд. 84, 85)

Расход объемный

от 5,5 до 8,1 л/мин

±3 % от ВП НЗ (НЗ=ВПИ)

1

ИК силы от тяги

Станочная составляющая тяги (измеренная сила тяги)

Сила от тяги

от 0 до 200 кгс включ.

±0,5 % от ВП

1

св. 200 до 400 кгс включ.

±0,5 % от ИЗ

ИК частоты переменного тока, соответствующей частоте вращения роторов

Частота вращения ротора 1)

Частота переменного тока

от 300 до 4000 Гц

±0,15 % от ВП

2

Частота вращения ротора 1)

Частота переменного тока

от 1000 до 5000 Гц

±0,15 % от ВП

2

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

ИК избыточного и разности давлений газообразных и жидких сред

Давление воздуха (газов) по тракту ГТД

Избыточное давление

от 30 до 350 кПа

±0,5 % от ВП НЗ (НЗ=170 кПа)

1

от 0 до 1600 кПа

±0,5% от ВП НЗ (НЗ=1300 кПа)

1

Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом (изд. 84, 85)

Разность давлений

от 0 до 70 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см2)

12

Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом (изд. 64М, 64Р)

Разность давлений

от 0 до 60 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см2)

Перепад между статическим давлением воздуха в мерном сечении РМК и атмосферным давлением при работе с наддувом (изд. 84, 85)

от 0 до 70 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см2)

Перепад между полным давлением и статическим давлениями в мерном сечении РМК при работе с наддувом (изд. 64М, 64Р)

от 0 до 40 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см2)

2

Перепад между полным давлением воздуха на входе в РМК и атмосферным при работе без наддува (изд. 84, 85)

от 0 до 10 кПа

± 50 Па

1

Перепад давлений между атмосферным и статическим давлением в мерном сечении РМК при работе без наддува (изд. 84, 85)

от 0 до 25 кПа

±0,4% от ВП

2

Перепад между

от 0 до 60 кПа

±0,4 % от НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

статическим давлением воздуха в полости подвижного лабиринтного уплотнения РМК и атмосферным давлением

НЗ=60 кПа

Перепад между атмосферным давлением и давлением окружающей среды на срезе сопла

от 0 до 2,5 кПа

±0,5 % от ВП НЗ (НЗ=0,02 кгс/см2)

1

Перепад давления на мерном устройстве в магистрали отбора из КНД (изд. 84, 85)

Разность давлений

от 0 до 10 кПа

±0,5 % от ВП

1

Давление воздуха до шайбы (мерного устройства) в магистрали отбора из КНД (изд.84, 85)

Избыточное давление

от 0 до 314 кПа

±0,5 % от ВП

1

Давление топлива на входе в изделие

от 0 до 400 кПа (от 0 до 4 кгс/см2)

±0,6 % от ВП НЗ (НЗ=ВПИ)

1

Давление топлива в воспламенителе (изд.

64М, 64Р)

от 0 до 500 кПа (от 0 до 5 кгс/см2)

±0,6 % от ВП НЗ (НЗ=ВПИ)

Перепад давления топлива на гидравлических фильтрах

Разность давлений

от 0 до 392,266 кПа (от 0 до 4 кгс/см2)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла на входе в магистраль нагнетания за фильтром тонкой очистки (изд. 84, 85)

Избыточное давление

от 0 до 6 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла на входе в магистраль нагнетания перед фильтром тонкой очистки (изд. 84, 85)

от 0 до 6 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление воздуха в маслобаке(изд. 84, 37-01Э)

от -0,2 до +0,4 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла на входе в

от 0 до 6 кгс/см2

±1 % от ВП НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

изделие (изд. 84, 85)

(НЗ=ВПИ)

Давление воздуха в магистрали суфлирования маслобака двигателя

Рсуф (изд. 84, 85)

от -0,2 до +0,4 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла в магистрали откачки за фильтром (изд. 84, 85)

от 0 до 6 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла в магистрали откачки перед фильтром тонкой очистки (изд. 84, 85)

Избыточное давление

от 0 до 6 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масляновоздушной смеси, подводимой к подшипнику опоры компрессора (изд. 64М, 64Р)

от 0 до 200 кПа (от 0 до 2 кгс/см2)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масляновоздушной смеси, подводимой к подшипнику опоры турбины (изд. 64М, 64Р)

от 0 до 200 кПа (от 0 до 2 кгс/см2)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление в магистрали подвода воздуха к МВР опоры компрессора (изд.

64М, 64Р)

от 0 до 300 кПа (от 0 до 3 кгс/см2)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление в магистрали подвода воздуха к МВР опоры турбины (изд. 64М, 64Р)

от 0 до 300 кПа (от 0 до 3 кгс/см2)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление воздуха на входе в воспламенитель в системе подачи воздуха к воспламенителю (изд. 64М, 64Р)

от 0 до 40 кгс/см2

±0,75 % от ВП НЗ (НЗ=ВПИ)

1

Давление воздуха на

от 1,4 до 4,3 кгс/см2

±1 % от ВП НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

охлаждение маслобака

(НЗ=ВПИ)

Давление воздуха в магистрали подвода воздуха высокого давления

от 0 до 160 кгс/см2

±5% от ВП

1

Давление воздуха в системе раскрутки на входе в изделие

от 0 до 160 кгс/см2

±5% от ВП

1

Давление масла на входе в изделие в системе консервации

от 0 до 2,5 кгс/см2

±1 % от ВП НЗ (НЗ=ВПИ)

1

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХК (L)

Напряжение постоянного тока, соответствующее температуре воздуха за компрессором в диапазоне от 0 до 450 °С (от 273 до 723 К) для термопары ХК (L) (изд. 84, 85) 1)

Напряжение постоянного тока

от 0 до 35,888 мВ

±0,09 % ВП

1

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА (K)

Напряжение постоянного тока, соответствующее температуре газа за турбиной в диапазоне от 0 до 1100 °С (от 273 до 1373 К) для термопар ХА (К)

Напряжение постоянного тока

от 0 до 45,119 мВ

±0,07% ВП

1

Напряжение постоянного тока, соответствующее температуре газа на срезе сопла в диапазоне от 0 до 1300 °С (от 273 до 1573 К) для термопар ХА (К)

Напряжение постоянного тока

от 0 до 52,410 мВ

±0,06 % ВП

16

ИК температуры, измеренной ПП термоэлектрического типа ХК (L)

Температура воздуха на входе в изделие при работе с наддувом (изд. 84, 85)

Температура

от 278 до 323 К включ.

(от +5 до +50 °С включ.)

у: ±0,5 % от ВП

10

св. 323 до 368 К

6: ±0,5 % от ИЗ

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

включ.

(св. +50 до +95 ОС включ.)

Температура воздуха на входе в изделие при испытании с наддувом (изд. 64М, 64Р)

от 273 до 319 К включ.

(от 0 до +46 ОС включ.)

у: ±0,5 % от ВП

12

св. 319 до 365 К включ. (св. +46 до +92 ОС включ.)

6: ±0,5 % от ИЗ

ИК напряжения постоянного тока, соответствующего значениям температуры корпусов и деталей ГТД в диапазоне преобразований ПП термоэлектрического типа ХА (K)

Напряжение постоянного тока, соответствующее температуре наружной обоймы подшипника опоры компрессора в диапазоне от 20 до 400 °С (от 293 до 673 К для термопар ХА (К)) 1)

Напряжение постоянного тока

от 0,798 до 16,397 мВ

±0,19 % от ВП

2

Напряжение постоянного тока, соответствующее температуре технологического воспламенителя в диапазоне от 0 до 1300 °С (от 273 до 1573 К) для термопар ХА (К) 1)

Напряжение постоянного тока

от 0 до 52,410 мВ

±0,06 % от ВП

1

ИК напряжения постоянного тока, соответствующего значениям температуры корпусов и деталей ГТД в диапазоне преобразований ПП термоэлектрического типа ХК (L)

Напряжение постоянного тока, соответствующее температуре наружной обоймы и корпуса подшипника опоры турбины в диапазоне от 20 до 400 °С (от 293 до 673 К) для термопар ХК (L)1)

Напряжение постоянного тока

от 1,290 до 31,492 мВ

±0,1 % от ВП

4

ИК напряжения постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов и деталей в диапазоне преобразований ПП термоэлектрического

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

типа ТХА (К), ТХК (L)

Напряжение постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов и деталей в диапазоне преобразований ПП термоэлектрического типа ТХА (К), ТХК (L), мВ 1)

Напряжение постоянного тока

от -2 до +55 мВ

±0,06 % от ВП

1

ИК температуры в диапазоне преобразований ПП терморезистивного типа (термометров сопротивления)

Температура воздуха на входе в изделие при работе без наддува

Сопротивление постоянному току

от -30 до +10 ОС включ.

(от 243 до 283 К включ.)

у: ±0,5 % от ВП

6

св. +10 до +50 ОС включ.

(св. 283 до 323 К включ.)

6: ±0,5 % от ИЗ

Температура в магистрали отбора воздуха от КНД (изд. 84, 85)

от 0 до +200 ОС (от 273 до 473 К)

±2 К

1

Температура масла на входе в изделие (изд. 84, 85)

от 0 до +250 ОС

±1 % от ВП

1

Температура масла на выходе из опоры турбины (изд. 84, 85)

от 0 до +266 ОС

±1 % от ВП

1

Температура воздуха на охлаждение маслобака

от -20 до +50 ОС

±1,5 % от ВП

1

Температура масла на входе в изделие в системе консервации

от +60 до +80 ОС

±1 % от ВП

1

ИК напряжения и силы постоянного тока, сопротивления постоянному току

Сила постоянного тока 1)

Сила постоянного тока

от 4 до 20 мА

±0,1 % от ВП

18

Сопротивление

Сопротивление

от 0,1 до 200 Ом

±0,1 % от ВП

4

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во ИК

1

2

3

4

5

постоянному току, в т.ч. термопреобразователей сопротивления

постоянному току

Сила постоянного тока, соответствующая значениям вибрации в диапазоне от 1 до 100 мм/с 1)

Сила постоянного тока

от 4 до 20 мА

±0,1 % от ВП

3

Напряжение постоянного тока (телеметрические сигналы) 1)

Напряжение постоянного тока

от 0 до 10 В

у: ±0,06 % от ВП

16

Примечания:

ИЗ - измеряемое значение;

ВПИ - верхний предел измерения;

НЗ - нормируемое значение;

1) Часть ИК не содержит первичных преобразователей, которые поставляются в составе испытываемого двигателя и подсоединяются к Системе только на период испытаний.

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

от 210 до 230

от 49 до 51

Потребляемая мощность, кВт, не более:

6

Габаритные размеры составных частей, м, (ширинахдлинахвысота), не более:

- комплекс измерительный магистрально-модульный MIC-236 - модуль измерения температуры (термопары)

484x177x360

206 x 229x 90

Условия эксплуатации в помещении пультовой:

- температура, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +15 до + 30

95 от 80 до 120

Условия эксплуатации в помещении испытательного бокса:

- температура, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от -40 до + 40

95 от 80 до 120

№ п/п

Обозначение

Наименование

Количество

1

2

3

4

1

Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1, зав.№1:

МБДА.3032.0300.100

1

1.1

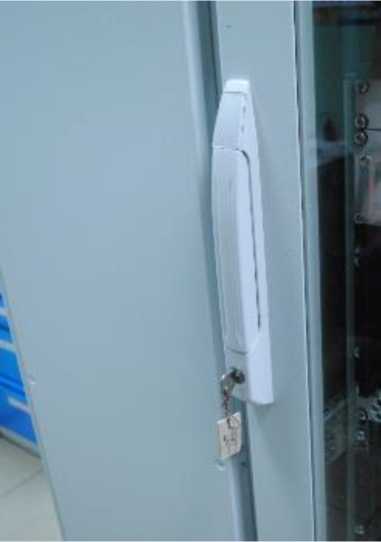

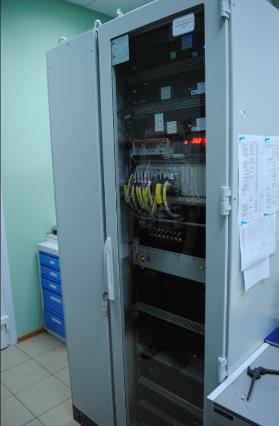

Стойка приборная:

БЛИЖ.408310.004.245

1

1.1.1

Комплекс измерительный магистральномодульный MIC-236:

БЛИЖ.422212.236.001-08

1

1.1.1.1

Модуль крейт-контроллер

БЛИЖ.421722.101.003-07

1

1.1.1.2

Модуль измерения напряжения MR-114

БЛИЖ.404241.114.007

1

1.1.1.3

Модуль измерения силы постоянного тока MR-114C2

БЛИЖ.404241.114.010

4

1.1.1.4

Модуль измерения частоты периодического сигнала MR-451

БЛИЖ.404241.451.001

1

1.1.1.5

Модуль измерения относительного напряжения тензодатчиков MR-212

БЛИЖ.404241.212.001

1

1.1.1.6

Модуль измерения сопротивления постоянному току MR-227R3

БЛИЖ.404241.227.013

2

1.1.1.7

Модуль ввода дискретных сигналов MR-405

БЛИЖ.404241.405.006

1

1.1.1.8

Модуль вывода дискретных сигналов MR-406

БЛИЖ.404241.406.002-01

1

1.2

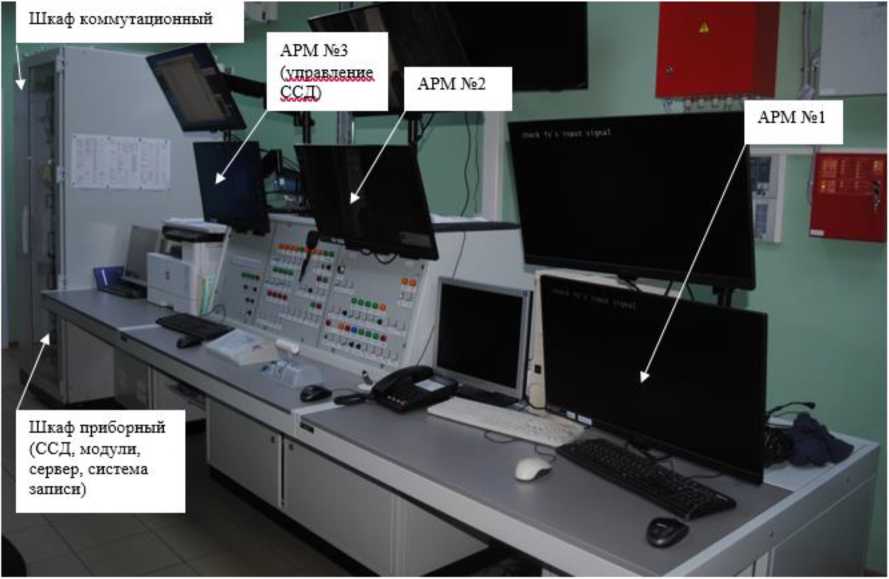

Шкаф коммутационный

БЛИЖ.408320.136.199

1

1.3

Шкаф кроссировочный

408.320.151.110

1

1.4

Комплекс измерения температур MIC-140-48

БЛИЖ.422212.140.003

1

1.5

Система определения метеоусловий

БЛИЖ.402490.021.078

1

1.6

Комплекс ТЗИС

БЛИЖ.402490.021.078

1

1.7

Электродистанционная система управления

МРКД.4946.1700.000

1

1.8

Автоматизированное рабочее место

МБДА.3032.0369.001

1

1.9

Автоматизированное рабочее место

МБДА.3032.0369.002

1

1.10

Станция сбора данных

МБДА.3032.0369.003

1

1.11

Секция пультовая

БЛИЖ.413110.001.028

1

1.12

Секция пультовая

БЛИЖ.413110.001.029

1

1.13

Секция пультовая

БЛИЖ.413110.001.030

1

1.14

Индикатор Modbus (RS-485) трехцветный ОВЕН СМИ2-Н

-

1

1.15

МФУ лазерный НР LaserJet Pro M438n

-

1

1.16

Комплект кабелей

БЛИЖ.402490.018.492

1

№ п/п

Обозначение

Наименование

Количество

1

2

3

4

2

Комплект первичных преобразователей, в том числе:

-

1

2.1

Датчик сжатия мембранного типа

М50-1-С3, Емах=1т

1

2.2

Счетчик-расходомер массовый

Метран-360М

1

2.3

Счетчик-расходомер массовый

Метран-360М

1

2.4

Датчик избыточного давления

Aplisens APC-2000PD /Бхад0...0,7МПа/ 0...0,5МПа

2

2.5

Датчик избыточного давления

Aplisens APC-2000PD/ Exi/Q/0-0,7Mm/ 0-0,4МПа

5

2.6

Датчик избыточного давления

Aplisens APC-2000PD/Exi/Q/0-2,5Mm/0-

1,6МПа

1

2.7

Датчик избыточного давления

Aplisens APC-2000PD/

Ех^/0-2,5МПа/ 0-1,0МПа

5

2.8

Датчик избыточного давления

Aplisens APC-2000PD/Exi/ 0-

16МПа/0...16МПа

1

2.9

Датчик избыточного давления

Aplisens APC-2000PD/

Ех^/0-7МПа/0-4МПа

1

2.10

Датчик избыточного давления

Aplisens APC-2000PD/

Ех^/0-7МПа/0-500кПа

1

2.11

Датчик избыточного давления

PC-28/ 0...25МПа

1

2.12

Датчик избыточного давления

Метран-150TG2T (0.400кПа) 2G 2 1 А М4 ЕМ 2F 2 В4 К03

1

2.13

Датчик перепада давления

Aplisens APR-2000PD /Exi/Q/ 0...250кПа/ 0...100кПа

1

2.14

Датчик перепада давления

Aplisens APR-2000PD /Exi/Q/ 0.100кПа/ 0.40кПа

2

2.15

Датчик перепада давления

Aplisens APR-2000PD /Exi/Q/ 0.250кПа/ 0.70кПа

12

2.16

Датчик перепада давления

Aplisens APR-2000PD/ Ех^/0-25кПа/ 0-10кПа

1

2.17

Датчик перепада давления

Aplisens APR-2000PD/ Ех^/0-25кПа/ 0-25кПа

2

2.18

Датчик избыточного давления

Aplisens APR-2000PD/

Exi/Q/0.. ,1,6МПа/0.. ,500кПа

1

2.19

Датчик перепада давления

Aplisens APR-2000PD/ Exi/Q/-0,5.7 кПа/ 0.2,5кПа

1

2.20

Датчик перепада давления

Метран-150CD3T (0...16кПа) 2 2 1 1 L3 A М5

ЕМ D5 2 В4 К03

1

2.21

Датчик перепада давления

Aplisens APR-2000PD/ Exi/Q/

50...50кПа/ -50.50кПа

2

№ п/п

Обозначение

Наименование

Количество

1

2

3

4

2.19

Термометр сопротивления

ТС-1288

6

2.20

Термометр ХК (типа L)

842200010

2

2.21

Термометр ХК (типа L)

642210950

2

2.22

Термометр сопротивления

Метран-2000

1

2.23

Термометр сопротивления

СТ/NA

4

3

Программное обеспечение

«Recorder»

1

4

Формуляр

007-0547-ИС-14-1-2025 ФО

1

5

Руководство по эксплуатации

007-0547-ИС-14-1-2025 РЭ

1

6

Методика поверки

-

1
