Магнитометры постоянного магнитного момента НВ0703.7А
| Номер в ГРСИ РФ: | 96711-25 |
|---|---|
| Категория: | Магнитометры |
| Производитель / заявитель: | ООО "Магнитные приборы", г. Санкт-Петербург |
Магнитометры постоянного магнитного момента НВ0703.7А
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96711-25 | ||||||
| Действует | по 21.10.2030 | ||||||
| Наименование | Магнитометры постоянного магнитного момента | ||||||
| Модель | НВ0703.7А | ||||||
| Приказы |
№2264 от
21.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b2f05bcd-0e41-8937-c9fc-64456397e35c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Магнитные приборы», РОССИЯ, 197375, г. Санкт-Петербург, ул. 2-я Алексеевская, д. 7, литер А, помещ. 4Н
Поверка
| Методика поверки / информация о поверке |
МП 2205-0001-2025 Государственная система обеспечения единства измерений. Магнитометры постоянного магнитного момента НВ0703.7А. Методика поверки
(с 21.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96711-25: Описание типа
2025-96711-25.pdf
|
Скачать | 280.7 КБ | |
|
96711-25: Методика поверки
МП 2205-0001-2025
2025-mp96711-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Магнитометры постоянного магнитного момента НВ0703.7А
(далее по тексту - магнитометры) предназначены для измерений составляющих постоянного дипольного магнитного момента электрооборудования, механизмов и других изделий. Кроме того, магнитометр позволяет измерять составляющие индукции в шести точках и разность составляющих индукции между двумя точками.
Описание
Принцип действия магнитометров основан на связи индукции магнитного поля, окружающего источник поля, и его магнитного момента.
В магнитометрах для определения составляющих дипольного момента изделий используется магнитометрический метод, который заключается в измерении составляющих индукции магнитного поля в ряде точек пространства вокруг изделия и обработке в аналогоцифровом вычислительном устройстве сигналов, пропорциональных измеренным значениям индукции, по определенным алгоритмам.
Магнитометры реализованы таким образом, что позволяют определять составляющие моментов в соответствии с выражением:
Mx = 7 (bx з + bx 4 - bx 5 - bx 6)
6
10 R3
My = ~
6
(BY 5 + BY 6
BY 3
- by 4 )
10 R3
Mz = —" 6
(Bz 1 + Bz 2
- BZ3
- BZ 4 )
где R - радиус сферы, на которой расположены точки измерения.
Рабочая область измерений составляющих дипольного магнитного момента представляет собой объемную фигуру эллипсоид, вытянутый вдоль оси X для составляющих My и Mz, а для составляющей Mx вытянутый вдоль оси Y. Эллипсоид по вытянутой оси имеет размер ± 0,2^R и по двум остальным оставшимся осям - ± 0,ER, относительно геометрического центра схемы измерения дипольного магнитного момента.
В состав магнитометра входят: шесть первичных измерительных преобразователей НВ1121.1А, блок электроники НВ0703.7А, катушка калибровочная большая НВ0824.2, сетевой кабель питания EURO IEC C13-pin, пять кабелей соединительных РС4-РС4-20, кабель соединительный РС4-РС4-25, кабель соединительный USBA A-B, комплект вспомогательного оборудования, состоящего из вольтметра (в режиме амперметра) универсального цифрового GDM-78255, двух источников питания постоянного тока АКИП-1143-300-10 и вспомогательная катушка калибровочная малая НВ0824.1. Вспомогательное оборудование должно быть поверено в соответствии со своими методиками поверки.
Конструкция магнитометра обеспечивает возможность его оперативного перемещения и быстрого развертывания в помещениях, удовлетворяющим следующим требованиям:
- размер площадки для установки магнитометра ВхШхД: не менее 16м х 16м х 16м;
- минимальное расстояние от стен и другого оборудования 10 м;
- наличие прочного немагнитного основания для установки магнитометра и исследуемого объекта;
- уровень квазипостоянных и низкочастотных электромагнитных помех не превышает 0,1 мкТл за 10 минут;
- градиент магнитной индукции помещения не превышает 2,4 мкТл/м.
Общий вид магнитометра приведен на рисунке 1.

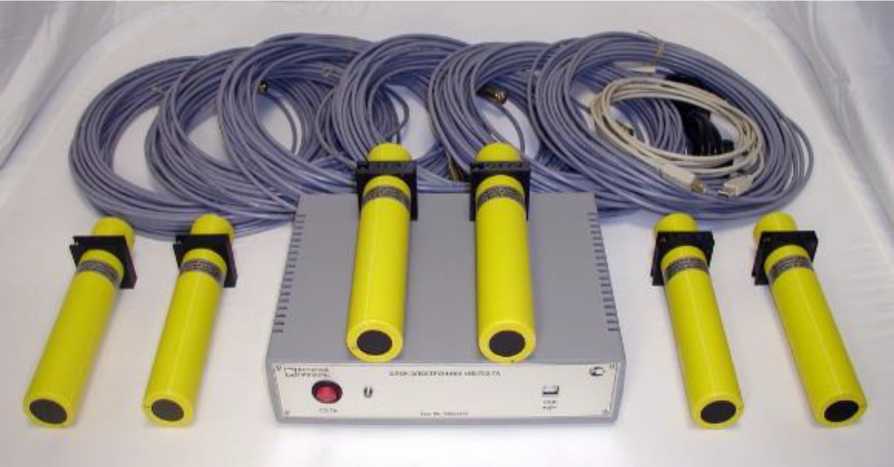

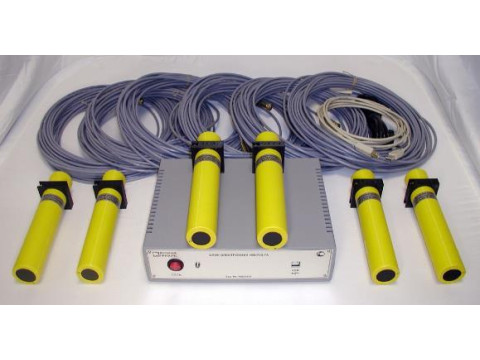

Рисунок 1 - Общий вид магнитометра постоянного магнитного момента НВ0703.7А
Корпус первичного преобразователя выполнен из стеклопластиковой трубки, обтянутой термоусаживаемой пленкой. Все шесть первичных преобразователей с помощью соединительных кабелей длиной 20 - 25 м подключаются к блоку электроники.
Корпус блока электроники выполнен из АБС пластика. На лицевой стороне корпуса расположен выключатель питания, индикатор питания и разъем для подключения кабеля связи с компьютером (USB). На противоположной стороне корпуса расположены разъемы кабелей линии связи и разъем питания 230 В и 50 Гц.
Общий вид первичного измерительного преобразователя НВ1121.1А и блока электроники НВ0703.7А приведены на рисунках 2 и 3.
Место нанесения
заводского номера и знака утверждения типа

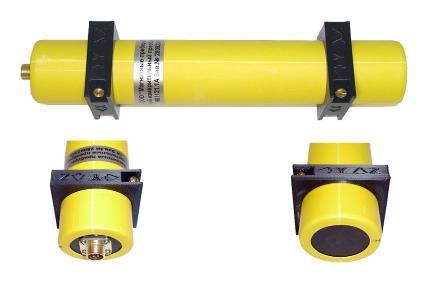

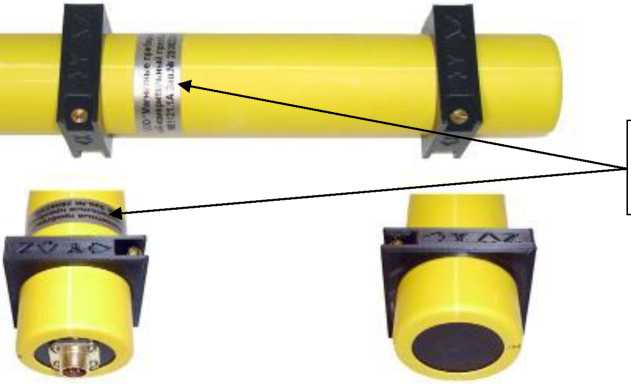

Рисунок 2 - Общий вид первичного измерительного преобразователя НВ1121.1А с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера и знака утверждения типа

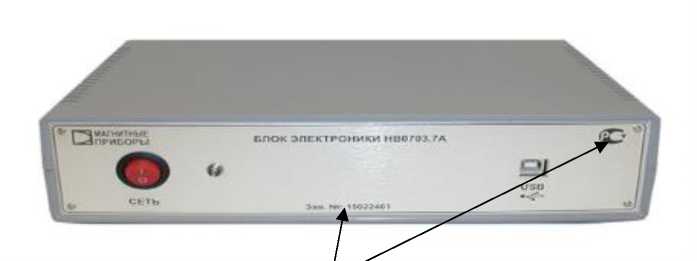

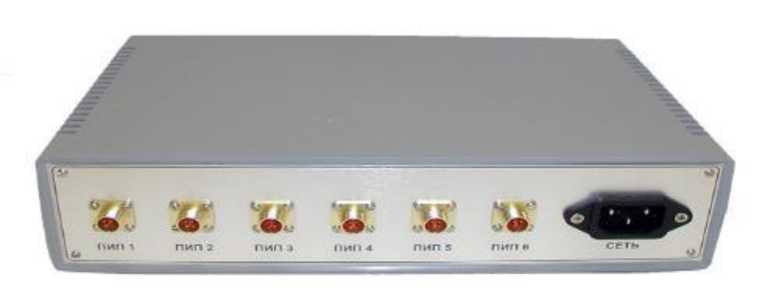

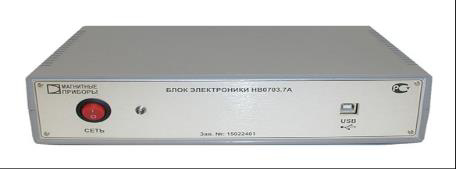

Рисунок 3 - Общий вид блока электроники НВ0703.7А с указанием мест нанесения знака утверждения типа и заводского номера
Конструкция катушек калибровочных включает в себя несущий каркас из термопластика, обмотку из медного намоточного провода и соединительные клеммы, предназначенные для подключения катушки к источнику тока.
Общий вид, катушек калибровочных (НВ0824.1 - малая и НВ0824.2 - большая) приведен на рисунках 4 и 5.

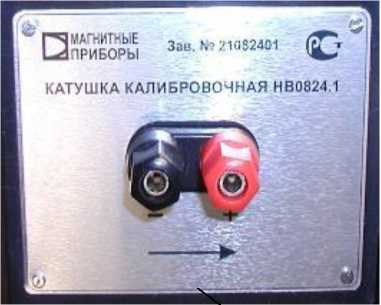

Рисунок 4 - Общий катушки калибровочной НВ0824.1 с указанием мест нанесения знака утверждения типа и заводского номера

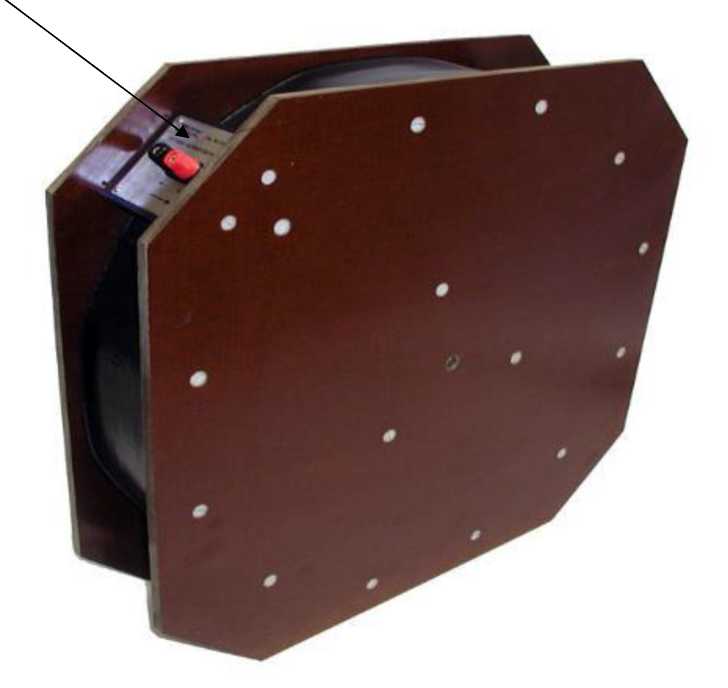

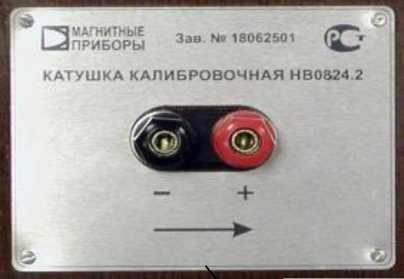

Рисунок 5 - Общий катушки калибровочной большой НВ0824.2 с указанием мест нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на магнитометр и его составные части не предусмотрено.
Пломбирование составных частей магнитометра не предусмотрено.
Заводской номер магнитометра наносится на лицевую сторону корпуса блока электроники, а заводские номера составных частей магнитометра - на информационную табличку катушек калибровочных и в виде наклейки на цилиндрические корпуса первичных измерительных преобразователей любым технологическим способом в виде цифрового кода, состоящего из восьми символов арабских цифр.
Места нанесения заводского номера магнитометра и его составных частей приведены на рисунках 2, 3, 4 и 5.
Программное обеспечение
Магнитометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое позволяет производить смену режимов и выбор необходимых функций.
Встроенное ПО реализовано аппаратно и является метрологически значимым. ПО устанавливается на предприятии-изготовителе и может быть обновлено только у производителя прибора.
Защита ПО магнитометра постоянного магнитного момента НВ0703.7А от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: встроенное ПО первичного преобразователя и адаптера интерфейса не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации; реализована проверка целостности автономного ПО при запуске.
Идентификация автономного ПО осуществляется по цифровому идентификатору, рассчитанному по алгоритму CRC-32. Идентификационные данные магнитометра постоянного магнитного момента НВ0703.7А приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
НВ Тесла 0703.7А |
|
Номер версии ПО (идентификационный номер), не ниже |
1.05 |
|
Цифровой идентификатор ПО (контрольная сумма) |
B6F6E1EB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики мер приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений составляющих дипольного магнитного момента, А^м2 |
от 2,5 до 1000 |
|
Пределы допускаемой абсолютной погрешности при измерении составляющих дипольного магнитного момента в диапазоне измерений: - свыше 5 до 1000, А^м2 - от 2,5 до 5 включительно, А^м'2 |
± (0,03^Мизм + 0,1) ± (0,05^Мизм + 0,1) |
|
Диапазон измерений составляющих магнитной индукции магнитного поля, мкТл |
от - 100 до -1 от + 1 до + 100 |
|
Пределы допускаемой относительной погрешности при измерении составляющих магнитной индукции, % |
±1,5 |
|
Пределы допускаемого дрейфа нуля за 20 минут (после 20 минут прогрева) непрерывной работы для составляющих дипольного магнитного момента при R=1 м, А^м'2 |
±0,1 |
|
Координаты датчиков в выбранной системе координат, м |
±(1,0; 1,5; 2,0; 2,5; 3,0; 4,0) |
|
Пределы допускаемой абсолютной погрешности установки датчиков, мм |
±10 |
|
Постоянная по магнитному моменту Км малой катушки калибровочной, А^м2/А |
от 110 до 130 |
|
Постоянная по магнитному моменту Км большой катушки калибровочной, А^м2/А |
от 230 до 270 |
|
Пределы допускаемой относительной погрешности определения постоянной Км катушки калибровочной, % |
±1,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемые составляющие магнитной индукции поля объекта испытаний |
Bx1, Bx2, Bx3, Bx4, Bx5, Bx6, By1, By2, By3, By4, By5, By6, Bz1, Bz2, Bz3, Bz4, Bz5, Bz6 |
|
Измеряемые составляющие магнитного момента объекта испытаний |
Mx, My, Mz |
|
Количество точек измерений |
6 |
|
Автоматическая компенсация исходного постоянного магнитного поля |
Да |
|
Габаритные размеры (длинахширинахвысота), мм, не более: Первичный измерительный преобразователь НВ1121.1А Блок электроники НВ0703.7А Катушка калибровочная малая НВ0824.1 Катушка калибровочная большая НВ0824.2 Сетевой кабель питания EURO IEK C13 3-pin Кабель соединительный РС4-РС4-20 Кабель соединительный РС4-РС4-25 Кабель соединительный USB A-B |
195 х 49 х 49 260 x 180 x 65 500 х 500 х 120 500 х 500 х 220 1500 20000 25000 1800 |
|
Масса, кг, не более: Первичный измерительный преобразователь НВ1121.1А Блок электроники НВ0703.7А Катушка калибровочная малая НВ0824.1 Катушка калибровочная большая НВ0824.2 Сетевой кабель питания EURO IEK C13 3-pin Кабель соединительный РС4-РС4-20 Кабель соединительный РС4-РС4-25 Кабель соединительный USB A-B |
0,2 0,85 15 25 0,25 0,75 0,9 0,15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - напряжение питающей сети, В - частота питающего переменного тока, Гц |
от +15 до +25 от 30 до 80 от 84 до 106 230 ± 10% 50 ± 1 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на лицевую сторону корпуса блока электроники, информационную табличку катушек калибровочных и в виде наклейки на цилиндрические корпуса первичных измерительных преобразователей методом трафаретной печати и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Комплектность
Комплектность магнитометра, вспомогательное оборудование и эксплуатационные документы приведены в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Магнитометр постоянного магнитного момента в составе: |
НВ0703.7А |
1 |
|
Первичный измерительный преобразователь |
НВ1121.1А |
6 |
|
Блок электроники |
НВ0703.7А |
1 |
|
Катушка калибровочная малая* |
НВ0824.1 |
1 |
|
Катушка калибровочная большая |
НВ0824.2 |
1 |
|
Сетевой кабель питания |
EURO IEC C13 3-pin |
1 |
|
Кабель соединительный |
РС4 - РС4 - 20 |
5 |
|
Кабель соединительный |
РС4 - РС4 - 25 |
1 |
|
Кабель соединительный |
USB A - B |
1 |
|
Комплект вспомогательного оборудования** в составе: - вольтметр универсальный цифровой - источник питания постоянного тока |
GDM-78255A АКИП-1143-300-10 |
1 2 |
|
Магнитометр постоянного магнитного момента НВ0703.7А Формуляр |
РВМБ.411170.006-07 ФО |
1 |
|
Магнитометр постоянного магнитного момента НВ0703.7А Руководство по эксплуатации |
РВМБ.411170.006-07 РЭ |
1 |
|
Магнитометр постоянного магнитного момента НВ0703.7А Технические условия |
РВМБ.411170.006-07 ТУ |
1 |
|
Методика поверки |
- |
1 |
|
CD - диск с программным обеспечением |
РВМБ.411170.006-07 ПО |
1 |
|
*Поставляется по заказу. **Не входит в комплект поставки. Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице, при условии удовлетворения им требуемым метрологическим характеристикам. | ||
Сведения о методах измерений
приведены в Руководстве по эксплуатации РВМБ.411170.006-07 РЭ «Магнитометр постоянного магнитного момента НВ0703.7А», раздел 2.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ТУ РВМБ.411170.006-07 ТУ «Магнитометр постоянного магнитного момента НВ0703.7А Технические условия».
