Нутромеры индикаторные ГТО
| Номер в ГРСИ РФ: | 96765-25 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | ANHUI MEASURING TOOLS CO. LTD, Китай |
Нутромеры индикаторные ГТО (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96765-25 | ||||||||||||||||||
| Действует | по 28.10.2030 | ||||||||||||||||||
| Наименование | Нутромеры индикаторные | ||||||||||||||||||
| Модель | ГТО | ||||||||||||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b3a00201-81b9-ff9f-0929-df0ec3ca494a | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ANHUI MEASURING TOOLS COMPANY, КИТАЙ, 461 Dongfeng West Road, Chaohu, Anhui 238000
Поверка
| Методика поверки / информация о поверке |
МП СГ-60-2025 Государственная система обеспечения единства измерений. Нутромеры индикаторные ГТО. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
96765-25: Описание типа
2025-96765-25.pdf
|
Скачать | 146.9 КБ | |
|
96765-25: Методика поверки
МП СГ-60-2025
2025-mp96765-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Нутромеры индикаторные ГТО (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Описание
Принцип действия основан на преобразовании взаимного перемещения измерительных стержней нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: отсчетного устройства, зажимного винта, корпуса, теплоизоляционной ручки, центрирующего мостика или без него, подвижного измерительного стержня, неподвижного (сменного) измерительного стержня и зажимной гайки или без нее.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются модели НИ с измерительной головкой с ценой деления 0,01 мм.
К данному типу средств измерений относятся нутромеры индикаторные торговой марки «ГТО».
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
то„ по _ с _ _ еоо ,
Товарный знак наносится на паспорт нутромеров типографским методом, на
отсчетное устройство и на корпус нутромеров краской или лазерной маркировкой.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на корпус нутромера, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1-2.

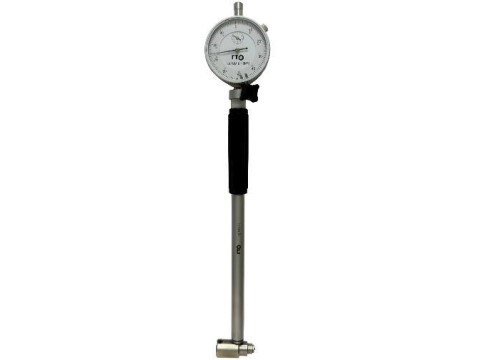

Общий вид нутромеров указан на рисунке 1.
Общий вид измерительных стержней указан на рисунке 3.
Возможность нанесения знака поверки на средство измерений не предусмотрена.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

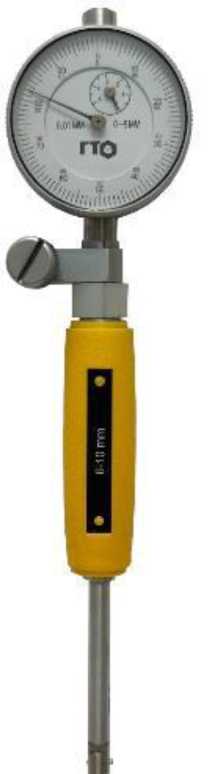

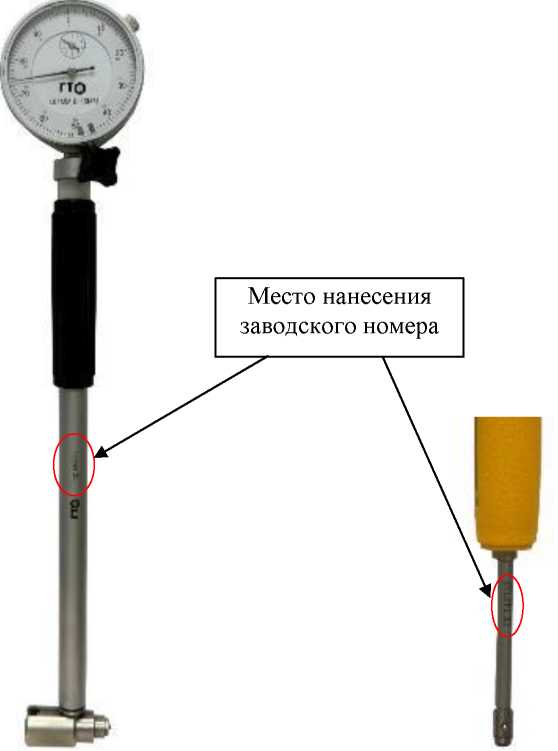

Рисунок 1 - Общий вид нутромеров с указанием места нанесения заводского номера
Место нанесения заводского номера

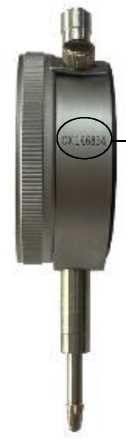

Рисунок 2 - Место нанесения заводского номера на отсчетное устройство

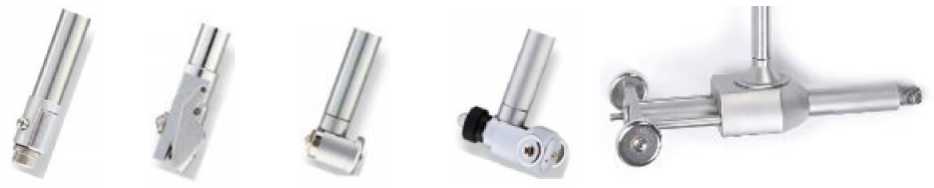

Рисунок 3 - Общий вид измерительных стержней
Технические характеристики
Таблица 1 - Метрологические характеристики нутромеров
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Цена деления отсчетного устройства, мм |
Предел допускаемой погрешности*, мм |
Размах показаний, мкм, не более |
Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм | ||
|
На любом участке диапазона измерений |
При перемещении измерительного стержня на величину наименьшего значения | ||||||
|
0,1 мм |
1,0 мм | ||||||
|
От 6 до 10 |
От 0 до 5 |
0,01 |
0,008 |
- |
0,012 |
3 |
- |
|
От 10 до 18 |
От 0 до 5 |
0,01 |
0,008 |
- |
0,012 |
3 | |
|
От 18 до 35 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 35 до 50 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 18 до 50 |
От 0 до 10 |
0,01 |
0,008 |
0,012 |
0,015 | ||
|
От 50 до 100 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 100 до 160 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 160 до 250 |
От 0 до 10 |
0,01 |
- |
0,012 |
0,018 | ||
|
От 250 до 450 |
От 0 до 10 |
0,01 |
- |
0,014 |
0,022 |
- | |
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на
проверяемом участке
Таблица 2 - Технические характеристики нутромеров
|
Наименование характеристики |
Значение для нутромера с диапазоном измерений в мм | ||||||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 35 |
от 35 до 50 |
от 18 до 50 |
от 50 до 100 |
от 100 до 160 |
от 160 до 250 |
от 250 до 450 | |
|
Наибольшая глубина измерений, мм, не более |
60, 100 |
130 |
150 |
150 |
150 |
200 |
300 |
400 |
500 |
|
Наименьшее перемещение измерительного стержня, мм |
0,6 |
1,1 |
1,2 |
1,2 |
1,2 |
1,5 |
2,0 |
2,3 |
2,5 |
Таблица 3 - Измерительное усилие и усилие центрирующего мостика
|
Диапазон измерений, мм |
Измерительное усилие, Н |
Усилие центрирующего мостика, Н |
|
От 6 до 10 |
От 2,5 до 4,5 |
- |
|
От 10 до 18 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 18 до 35 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 35 до 50 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 18 до 50 |
От 2,5 до 4,5 |
От 5,0 до 8,5 |
|
От 50 до 100 |
От 4,0 до 7,0 |
От 7,5 до 12,0 |
|
От 100 до 160 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
|
От 160 до 250 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
|
От 250 до 450 |
От 5,0 до 9,0 |
От 9,5 до 16,0 |
Таблица 4 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
От 6 до 10 |
210 |
65 |
30 |
0,3 |
|
От 10 до 18 |
210 |
65 |
40 |
0,3 |
|
От 18 до 35 |
320 |
65 |
50 |
0,7 |
|
От 35 до 50 |
370 |
65 |
50 |
0,9 |
|
От 18 до 50 |
370 |
65 |
50 |
0,9 |
|
От 50 до 100 |
420 |
65 |
100 |
1,2 |
|
От 100 до 160 |
420 |
65 |
160 |
1,2 |
|
От 160 до 250 |
520 |
65 |
250 |
1,3 |
|
От 250 до 450 |
720 |
65 |
450 |
1,4 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C, для диапазонов измерений: От 6 до 18 мм включ. Св. 18 до 50 мм включ. Св. 50 мм - относительная влажность воздуха, %, не более |
От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер индикаторный |
ГТО |
1 шт. |
|
Комплект сменных измерительных стержней, удлинителей и приставочных шайб |
- |
1 компл. |
|
Футляр |
- |
1 экз. |
|
Паспорт |
НИ.ПС.00.0001 |
1 экз. |
Сведения о методах измерений
приведены в пункте 6 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 28404;
Стандарт предприятия ANHUI MEASURING TOOLS COMPANY «Нутромеры индикаторные ГТО».
