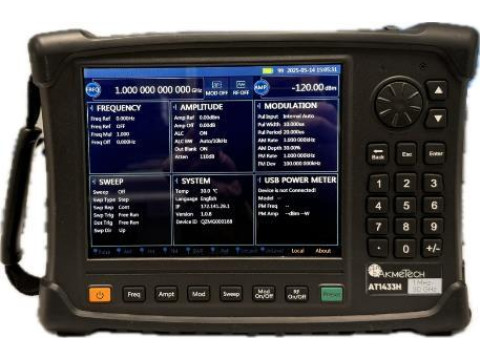

Генераторы сигналов AkmeTech AT1433
| Номер в ГРСИ РФ: | 96772-25 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Генераторы сигналов AkmeTech АТ1433 (далее - генератор) предназначены для формирования стабильных по частоте и уровню выходной мощности радиочастотных сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96772-25 | |||||||||
| Действует | по 28.10.2030 | |||||||||
| Наименование | Генераторы сигналов | |||||||||
| Модель | AkmeTech AT1433 | |||||||||
| Модификации |
AT1433D AT1433E AT1433F AT1433H |
|||||||||
| Приказы |
№2322 от
28.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4e707c4d-f3dd-4777-e90c-1f130b1dd269 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Акметрон», РОССИЯ, 109544, г. Москва, вн.тер.г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-806-441-2025 Государственная система обеспечения единства измерений. Генераторы сигналов AkmeTech AT1433. Методика поверки
(с 28.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
96772-25: Описание типа
2025-96772-25.pdf
|
Скачать | 207.3 КБ | |
|
96772-25: Методика поверки
РТ-МП-806-441-2025
2025-mp96772-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Генераторы сигналов AkmeTech АТ1433 (далее - генератор) предназначены для формирования стабильных по частоте и уровню выходной мощности радиочастотных сигналов.
Описание
Принцип действия генераторов сигналов AkmeTech АТ1433 основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня (ALC). Генератор может формировать сигнал с амплитудной, частотной и импульсной модуляциями.
Конструктивно генераторы сигналов AkmeTech АТ1433 выполнены в виде портативных моноблоков. Управление осуществляется с передней панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ. На верхней панели расположен выход СВЧ, вход/выход сигнала опорной частоты, интерфейсы LAN, USB и mini USB, гнездо карты расширения памяти SD, разъем питания.
К данному типу генераторов сигналов AkmeTech АТ1433 относятся следующие модификации: AT1433D, AT1433E, AT1433F, AT1433H. Модификации отличаются диапазоном частот и максимальным выходным уровнем.
Данный тип генераторов сигналов AkmeTech АТ1433 может иметь опцию S01 для поддержки внешнего измерителя мощности.
Общий вид генераторов сигналов AkmeTech АТ1433 приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в четырнадцатизначном цифровом формате наносится типографским способом на наклейку, крепящуюся на заднюю панель.
Для предотвращения несанкционированного доступа генераторы сигналов АктеТесИ АТ1433 имеют защитную наклейку изготовителя на верхней панели корпуса.
Обозначение места нанесения серийного номера и схема пломбировки от несанкционированного доступа приведены на рисунках 2-3.

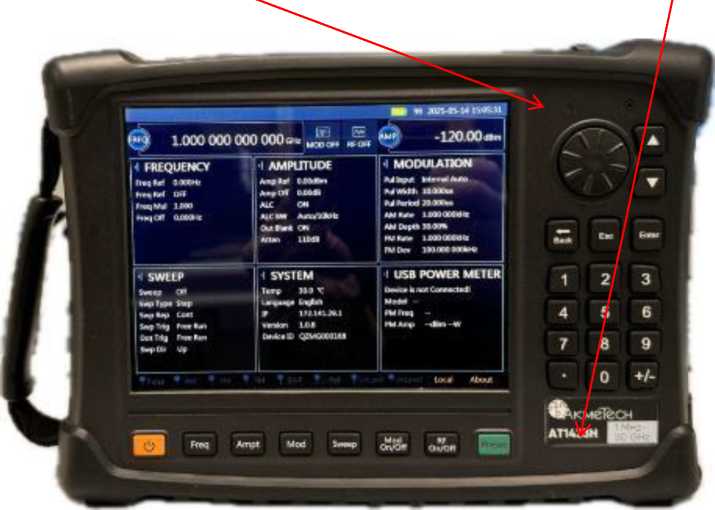

Место нанесения знака Место указания
утверждения типа модификации
Рисунок 1 - Общий вид средства измерений

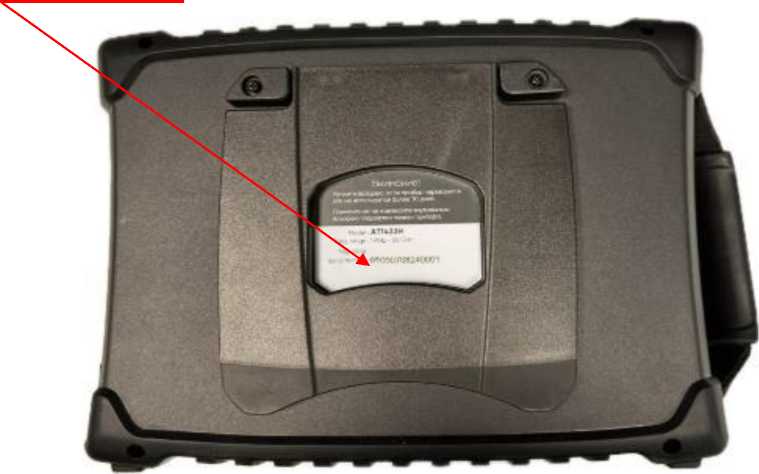

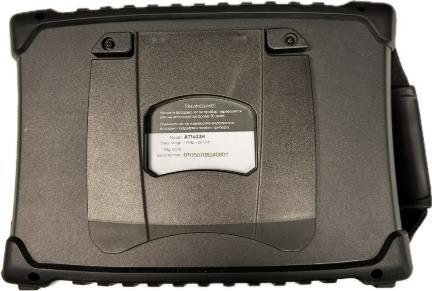

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера

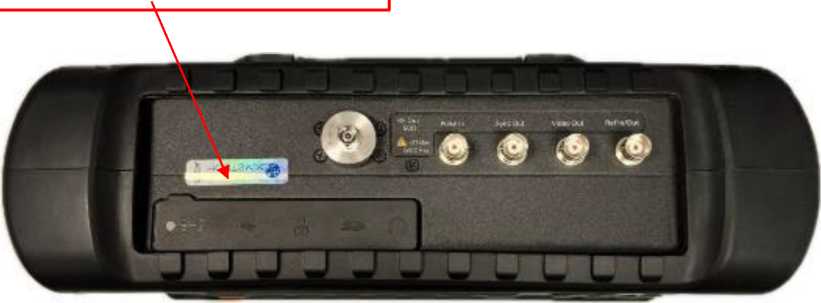

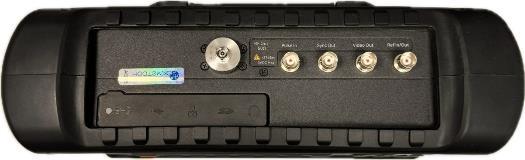

Место пломбировки от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение «FW 1433» предназначено для управления режимами работы генераторов сигналов AkmieTech АТ1433. Программное обеспечение «FW 1433» предназначено только для работы с генераторами сигналов AkmeTech АТ1433 и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Идентификационные данные программного обеспечения генераторов сигналов АkmeTech АТ1433 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов АkmeTech АТ1433 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW 1433 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.8 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц, для модификаций: - AT1433D - AT1433E - AT1433F - AT1433H |
от 1-106 до 20-109 от 1-106 до 26,5-109 от 1-106 до 40-109 от 1-106 до 50-109 |
Продолжение таблицы 2
|
1 |
2 |
|
Значения вспомогательного коэффициента N, в диапазоне частот от 1 МГц до 2,34 ГГц включ. св. 2,34 до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 50 ГГц |
0,5 0,125 0,25 0,5 1 2 4 |
|
Дискретность установки частоты, Гц |
0,1 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±5-10’7 |
|
Диапазон уровня мощности выходного сигнала, в диапазоне частот, дБ (1 мВт) от 1 МГц до 2,5 ГГц включ. св. 2,5 до 10 ГГц включ. св. 10 до 40 ГГц включ. св. 40 до 50 ГГц |
от -120 до +5 от -120 до +10 от -120 до +5 от -120 до 0 |
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного синусоидального сигнала, в диапазоне мощностей, дБ от -90 до -60 дБ (1 мВт) включ. св. -60 до -10 дБ (1 мВт) включ. св. -10 дБ (1 мВт) до максимального значения |
±1,8 ±1,5 ±1,0 |
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 5 дБ (1 мВт) или максимальном нормированном уровне (что меньше), в диапазоне частот, дБ, не более от 1 МГц до 1,5 ГГц включ. св.1,5 до 2,5 ГГц включ. св. 2,5 до 19 ГГц включ. св. 19 до 25 ГГц |
-40 -30 -40 -30 |
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного синусоидального сигнала 0 дБ (1 мВт) и отстройке свыше 10 кГц, дБ, не более от 1 МГц до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 38 ГГц включ. св. 38 до 50 ГГц |
-54 -60 -56 -50 -44 -40 |
Продолжение таблицы 2
|
1 |
2 | |||
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при максимальном нормированном уровне, в диапазоне частот, дБ, не более от 10 МГц до 2,35 ГГц не включ. от 2,35 до 2,5 ГГц не включ. от 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 50 ГГц |
отстройка от несущей | |||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
|
-82 -94 -88 -82 -76 -70 -68 |
-98 -110 -104 -98 -92 -86 -84 |
-108 -120 -114 -108 -102 -96 -94 |
-106 -118 -112 -106 -100 -94 -92 | |
|
Параметры амплитудной модуляции | ||||
|
Диапазон модулирующих частот, Гц |
10 до 20403 | |||
|
Диапазон установки коэффициента амплитудной модуляции (Кам), линейный тип, % |
от 1 до 90 | |||
|
Пределы допускаемой абсолютной погрешности установки Кам при модулирующей частоте 1 кГц и линейном типе для диапазона частот от 10 МГц до 50 ГГц, % |
± (0,05-Кам + 1) | |||
|
Параметры частотной модуляции | ||||
|
Диапазон модулирующих частот, Гц |
10 до 20403 | |||
|
Максимальная устанавливаемая девиация частоты в зависимости от вспомогательного коэффициента N, Гц |
V8405 | |||
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (ГД), при модулирующей частоте 1 кГц для диапазона частот от 10 МГц до 50 ГГц, Гц |
±0,1 Fд | |||
|
Параметры импульсной модуляции | ||||
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот, дБ, не менее от 10 МГц до 40 ГГц включ. св. 40 до 50 ГГц |
80 78 | |||
|
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более |
30 | |||
|
Минимальная длительность импульсного модулирующего сигнала, нс - ALC вкл. - ALC выкл. |
1000±50 100±20 | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип ВЧ разъема, для модификаций - AT1433D - AT1433E, AT1433F, AT1433H |
N (розетка) 2,4 мм (вилка) |
|
Масса, кг, не более |
5,5 |
|
Габаритные размеры, мм, не более: - ширина - высота - длина |
314 218 91 |
|
Напряжение питания, В - напряжение переменного тока - частота переменного тока, Гц |
от 200 до 240 от 50 до 60 |
|
Потребляемая мощность, (без зарядного устройства), Вт, не более |
45 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от +20 до +30 от 30 до 80 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на лицевую панель генераторов сигналов AkmeTech AT1433 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
AkmeTech АТ1433 (модификация по заказу) |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Набор адаптеров коаксиальных для модификации AT1433D |
ЛРТФ.468562.102 |
1 шт. |
|
Набор адаптеров коаксиальных для модификаций AT1433E, AT1433F, AT1433H |
ЛРТФ.468562.103 |
1 шт. |
|
Опция поддержки внешних измерителей мощности |
S-01 |
по отдельному заказу |
|
Паспорт |
МТЛБ.468769.005 ПС |
1 шт. |
|
Руководство по эксплуатации |
МТЛБ.468769.005 РЭ |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 “Порядок работы” руководства по эксплуатации МТЛБ.468769.005 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 “Об утверждении государственной
поверочной схемы для средств измерений времени и частоты”;
Приказ Росстандарта от 30.12.2019 № 3461 “Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц”;
Приказ Росстандарта от 09.11.2022 № 2813 “Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц”;
Приказ Росстандарта № 233 от 01.02.2022 Об утверждении государственной поверочной схемы для средств измерений девиации частоты;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Технические условия МТЛБ.468769.005 ТУ “Генераторы сигналов AkmeTech AT1433. Технические условия”.
