Источники питания постоянного тока программируемые N36600
| Номер в ГРСИ РФ: | 96914-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока программируемые N36600 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96914-25 | |||||||||
| Действует | по 24.11.2030 | |||||||||
| Наименование | Источники питания постоянного тока программируемые | |||||||||
| Модель | N36600 | |||||||||
| Модификации |
N36610-80-06 N36620-80-08 |
|||||||||
| Приказы |
№2550 от
24.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 607b4f81-9ff6-6bdc-661a-fdf9d06ac397 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КИТАЙ, Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1092-551-2025 Государственная система обеспечения единства измерений Источники питания постоянного тока программируемые N36600 Методика поверки
(с 24.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96914-25: Описание типа
2025-96914-25.pdf
|
Скачать | 135.7 КБ | |
|
96914-25: Методика поверки
РТ-МП-1092-551-2025
2025-mp96914-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Источники питания постоянного тока программируемые N36600 (далее - источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Описание
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные клавиши.
На задней панели источников расположены: разъем сети питания, клеммы выходного напряжения и разъем для связи с персональным компьютером.
Принцип действия источников основан на многократном преобразовании напряжения питающей сети в требуемое постоянное стабилизируемое значение выходного напряжения и тока с возможностью регулировки. Преобразование осуществляется следующими модулями источника: высокочастотного преобразователя на базе DSP микроконтроллера, обеспечивающего работу в режиме близкому к резонансу, полумостовой схемы включения силовых транзисторов, импульсного понижающего трансформатора. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
К данному типу средств измерений относятся источники следующих модификаций: N36610-80-06 и N36620-80-08, отличающиеся диапазонами воспроизведений/измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности.
Нанесение знака поверки на источники не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников, в месте, указанном на рисунке 2.
Защита от несанкционированного доступа к внутренним частям и элементам выполнена путем опломбировки крепежных винтов на боковой стороне корпуса.
Общий вид источников представлен на рисунке 1. типа и заводского номера, а также место пломбирования от несанкционированного доступа представлены на рисунке 2.

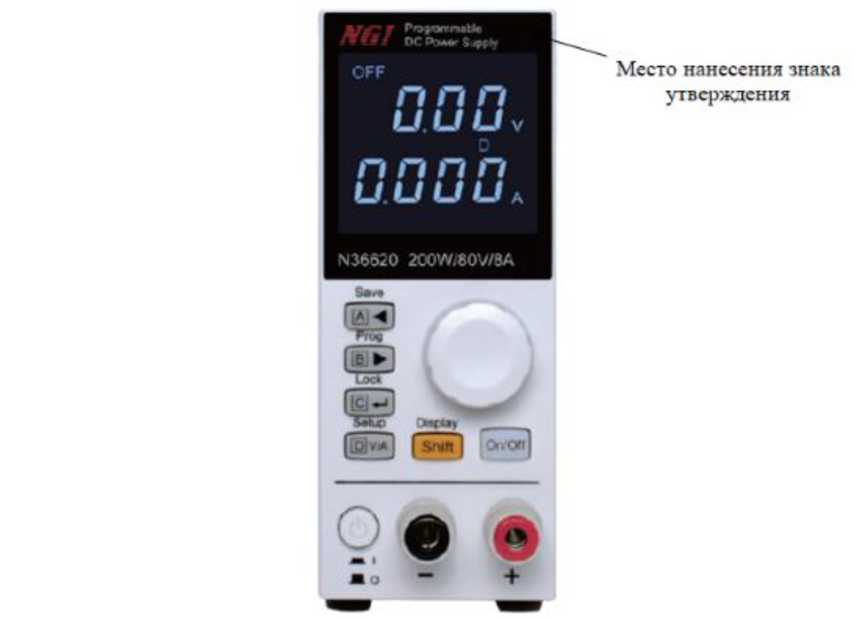

Рисунок 1 - Общий вид источников питания постоянного тока программируемых N36600 и место нанесения знака утверждения типа

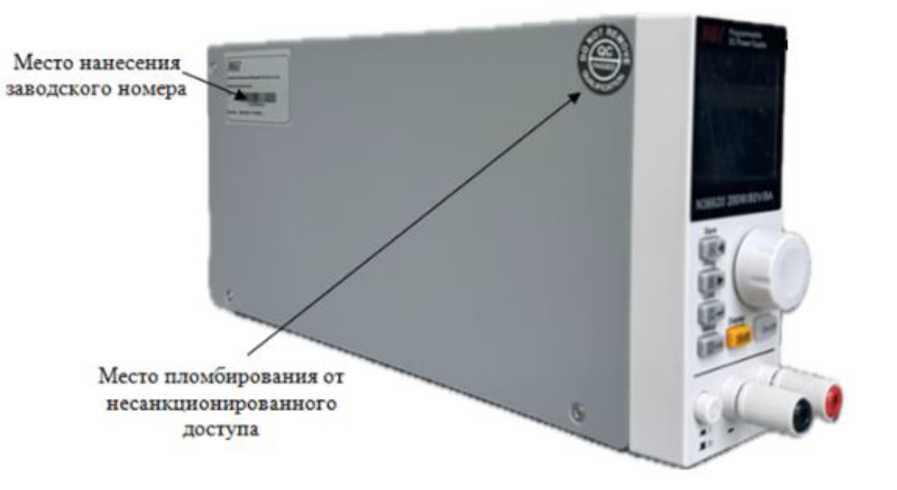

Место нанесения заводского номера
Место пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбирования от несанкционированного доступа и место нанесения заводского номера источников питания постоянного тока программируемых N36600
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
N36600 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В |
от 0,5 до 81,0 |
|
Дискретность воспроизведений/измерений напряжения постоянного тока, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В |
±(0,0005/U1) + 0,01) |
|
Уровень пульсаций выходного напряжения постоянного тока, В, не более |
0,01 |
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, В |
±(0,0001-U+0,003) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А: - для модификации N36610-80-06 - для модификации N36620-80-08 |
от 0 до 6 от 0 до 8,2 |
|
Дискретность воспроизведений/измерений силы постоянного тока, А |
0,001 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы постоянного тока, А: - для модификации N36610-80-06 - для модификации N36620-80-08 |
±(0,002^I2) + 0,002) ±(0,002-1 + 0,005) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,001-1+0,005) |
|
Примечания 1) U - воспроизводимое/измеренное значение напряжения постоянного тока, В; 2) I - воспроизводимое/измеренное значение силы постоянного тока, А. | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение выходной электрической мощности, Вт: - для модификации N36610-80-06 - для модификации N36620-80-08 |
100 200 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 47 до 63 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
140x55x315 |
|
Масса, кг, не более |
1,8 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от 0 до +40 от 5 до 90 |
|
Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -10 до +70 90 |
|
Таблица 4 - Показатели надежности | |
|
Средняя наработка на отказ, ч, не менее |
25000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источника, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока программируемый N36600 |
Модификация N36610-80-06 или N36620-80-08 |
1 шт. |
|
Сетевой кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Начало работы» документа «Источники питания постоянного тока программируемые N36600. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Источники питания постоянного тока программируемые N36600. Стандарт предприятия.
