Микроскопы измерительные STM
| Номер в ГРСИ РФ: | 96942-25 |
|---|---|
| Категория: | Микроскопы |
| Производитель / заявитель: | Jaten Technology Co., Ltd., КИТАЙ |
Микроскопы измерительные STM (далее - приборы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96942-25 | |||||||||
| Действует | по 26.11.2030 | |||||||||
| Наименование | Микроскопы измерительные | |||||||||
| Модель | STM | |||||||||
| Модификации |
STM-201 STM-2515 |
|||||||||
| Приказы |
№2578 от
26.11.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 98794931-2dbe-054f-4b23-6354f66693ae | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jaten Technology Co., Ltd., КИТАЙ, No 28, Songlang Street, Shangqiao Industrial, Dongcheng District, Dongguan, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-740-2025 Государственная система обеспечения единства измерений. Микроскопы измерительные STM. Методика поверки
(с 26.11.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96942-25: Описание типа
2025-96942-25.pdf
|
Скачать | 170.4 КБ | |
|
96942-25: Методика поверки
МП-740-2025
2025-mp96942-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Микроскопы измерительные STM (далее - приборы) предназначены для измерений линейных и угловых размеров профилей и элементов поверхностей деталей в проходящем и отраженном свете.
Описание
Основными элементами конструкции приборов являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений подвижного предметного стола и с измерительной шкалы оси Z значений перемещений измерительного блока при использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе в проходящем или отражённом свете. Система наблюдения представляет собой оптическую систему микроскопа с окулярами и объективами с увеличением 5х, 10х, 20х, 50х. Приборы работают под управлением входящего в комплект программного обеспечения. Измерения проводятся в ручном режиме.
К данному описанию типа относятся микроскопы измерительные STM выпускаемые в двух модификациях: STM-2010 и STM-2515, которые различаются между собой метрологическими и техническими характеристиками.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

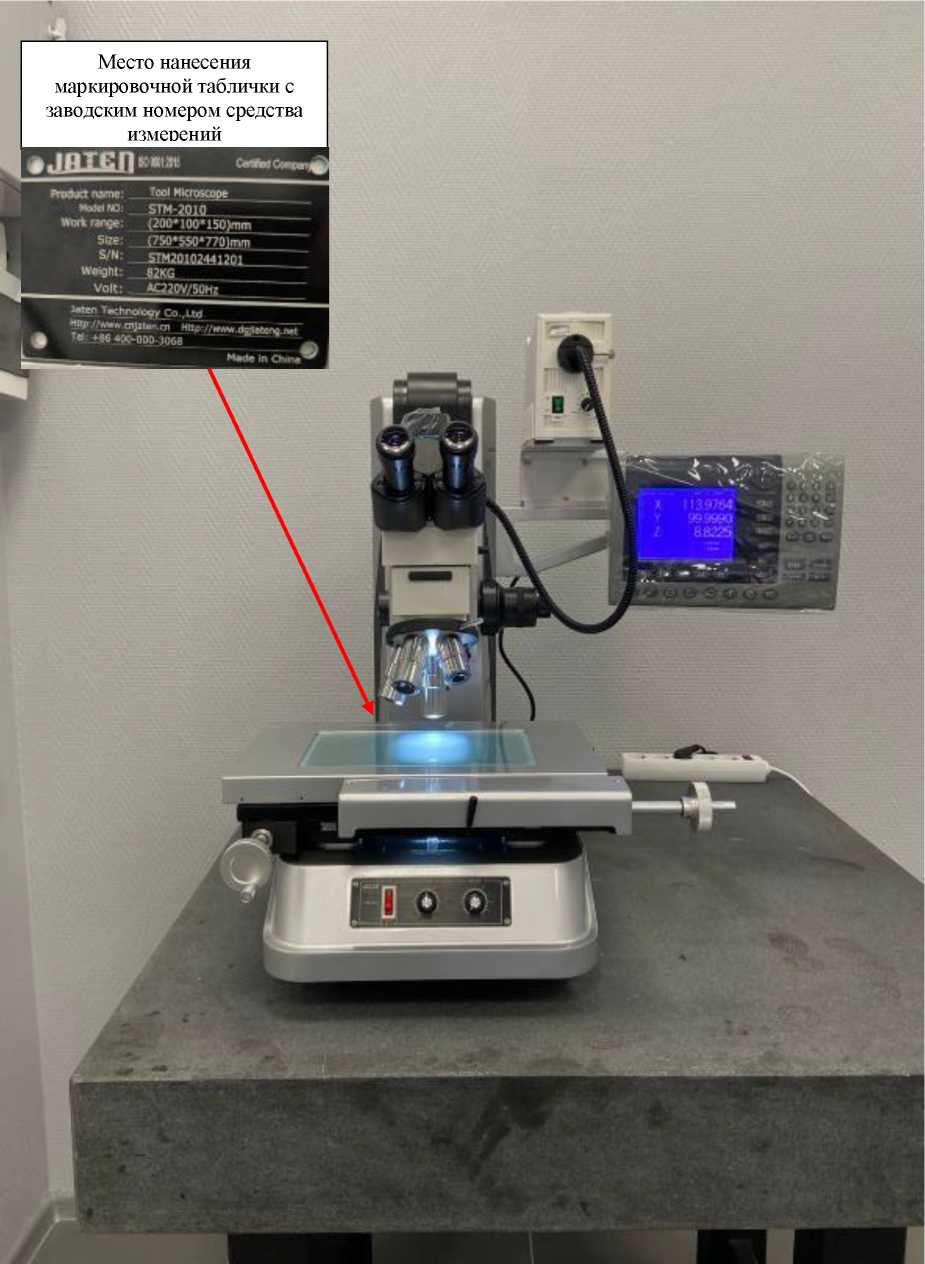

Общий вид приборов приведён на рисунке 1.
Место нанесения маркировочной таблички с заводским номером средства измерений
«анхслК’КМ
nvdua лата: Тоо‘ мкгоааюе STM-iQiQ worti range: (200*1 00-1 50£mn
Size jTSO-sso-TTOlmm
S/N: SIM2D1O24412C1_
«**8ht: JUKG volt: *Q2W/50Hl
Рисунок 1 - Общий вид прибора
Программное обеспечение
Приборы работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) DP300, устанавливаемого на цифровой считыватель, предназначенное для обеспечения взаимодействия узлов приборов, сохранения и экспорта измеренных величин, а также обработки результатов измерений. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО Quickmeasuring, устанавливаемое на внешний персональный компьютер, предназначено для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита ПО и измеренных данных на внешнем персональном компьютере от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Quickmeasuring |
DP300 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6.2020.10.24 |
V5. 1.2.3 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
STM-2010 |
STM-2515 |
|
Диапазон измерений по оси X, мм* |
от 0 до 200 |
от 0 до 250 |
|
Диапазон измерений по оси Y, мм* |
от 0 до 100 |
от 0 до 150 |
|
Диапазон измерений по оси Z, мм* |
от 0 до 100 |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X и Y, мкм (L -измеряемая длина в мм) * |
±(2,0+L/200) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм (L -измеряемая длина в мм) * |
±(4,0+L/100) | |
|
Дискретность отчёта линейных измерений, мкм* |
0,5 | |
|
Диапазон измерений плоского угла |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений плоского угла* |
±1' | |
|
Дискретность отсчета плоского угла* |
1" | |
|
* - при использовании объектива 50 крат | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
STM-2010 |
STM-2515 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
750 550 770 |
760 560 780 |
|
Масса, кг, не более |
110 |
120 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 | |
|
Температура окружающей среды, °С |
от +17 до +23 | |
|
Относительная влажность воздуха, %, не более |
75 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Микроскоп измерительный (модификация в соответствии с заказом потребителя) |
STM |
1 шт. |
|
Персональный компьютер с установленным ПО |
_ |
По заказу |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Руководство пользователя программным обеспечением |
_ |
1 экз. |
|
Формуляр |
_ |
1 экз. |
Сведения о методах измерений
Приведены в документе «Порядок действия при начале работы» документа «Микроскопы измерительные STM. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26 ноября 2018 г.;
Стандарт предприятия Jaten Technology Co., Ltd, Китай.
