Структуроскопы магнитные СМ-407
| Номер в ГРСИ РФ: | 96999-25 |
|---|---|
| Категория: | Структуроскопы |
| Производитель / заявитель: | ООО "Микроакустика", г.Екатеринбург |
Структуроскопы магнитные СМ-407 (далее по тексту - структуроскопы) предназначены для измерения коэрцитивной силы по намагниченности изделий из ферромагнитных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96999-25 | ||||||
| Действует | по 01.12.2030 | ||||||
| Наименование | Структуроскопы магнитные | ||||||
| Модель | СМ-407 | ||||||
| Приказы |
№2617 от
01.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d91486d3-f7a3-a6ac-d7f0-5ef5f3827c37 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Микроакустика», РОССИЯ, 620041, Свердловская область, г. Екатеринбург, ул. Уральская, д. 27
Поверка
| Методика поверки / информация о поверке |
МП 4201/0403-2025 Государственная система обеспечения единства измерений Структуроскопы магнитныеСМ-407 Методика поверки
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96999-25: Описание типа
2025-96999-25.pdf
|
Скачать | 138.9 КБ | |
|
96999-25: Методика поверки
МП 4201/0403-2025
2025-mp96999-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Структуроскопы магнитные СМ-407 (далее по тексту - структуроскопы) предназначены для измерения коэрцитивной силы по намагниченности изделий из ферромагнитных материалов.
Описание
Структуроскопы относятся к категории переносных приборов.
Конструктивно структуроскопы выполнены в виде электронного блока и преобразователя структуроскопа (далее по тексту - ПС), соединенных гибким кабелем.
Электронный блок управляет работой ПС при проведении измерений и осуществляет вывод результатов на дисплей и их сохранение в памяти (при необходимости). На верхней панели электронного блока расположены органы управления и индикации, на передней боковой панели - клавиша включения\выключения электропитания. В корпус электронного блока установлена аккумуляторная батарея.
ПС является магнитной системой, при помощи которой осуществляется измерение коэрцитивной силы по намагниченности. Конструктивно ПС представляет собой заключенный в корпус незамкнутый приставной электромагнит с зазором, в который установлен датчик магнитного поля (потока, индукции).
Изделие (объект измерения) устанавливается на полюса ПС и замыкает магнитную систему, после чего оператором инициируется процесс измерений.
Принцип действия структуроскопов основан на намагничивании изделия (объекта измерения) и последующем измерении значения силы размагничивающего тока в момент равенства нулю магнитного потока (индукции) в магнитной системе (зазоре электромагнита). Измеренное значение силы размагничивающего тока пересчитывается в электронном блоке в значение коэрцитивной силы, которое индицируется на дисплее.
Заводской номер в цифровом формате типографским способом наносится на маркировочную этикетку в виде наклейки, размещаемую на передней боковой панели электронного блока структуроскопа, методом наклеивания.
Предусмотрено пломбирование от несанкционированного доступа в виде разрушающейся при вскрытии корпуса пломбировочной этикетки в виде наклейки на боковой панели электронного блока структуроскопа.
Нанесение знака поверки на структуроскопы не предусмотрено.
Общий вид средств измерений с указанием мест нанесения заводского номера представлен на рисунке 1. Схема пломбирования от несанкционированного доступа приведена на рисунке 2.

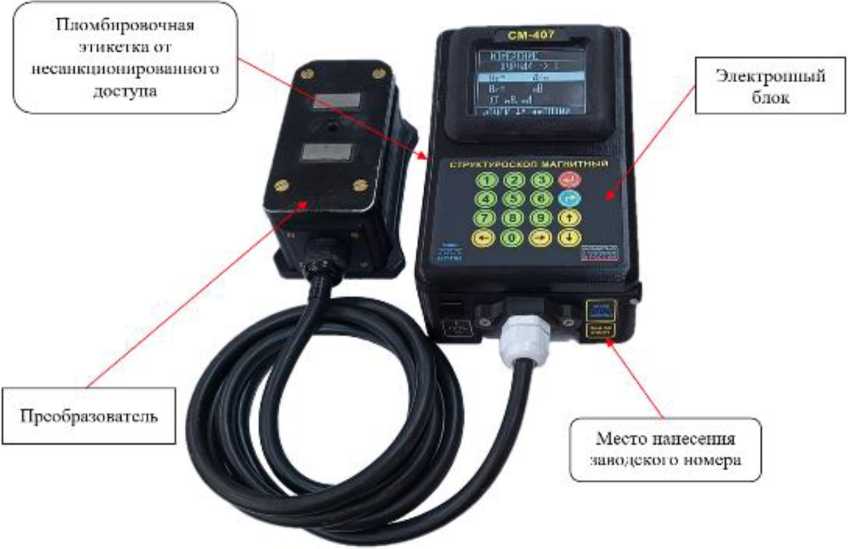

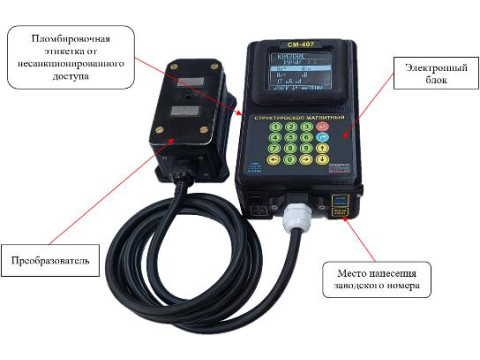

Рисунок 1 - Внешний вид структуроскопов

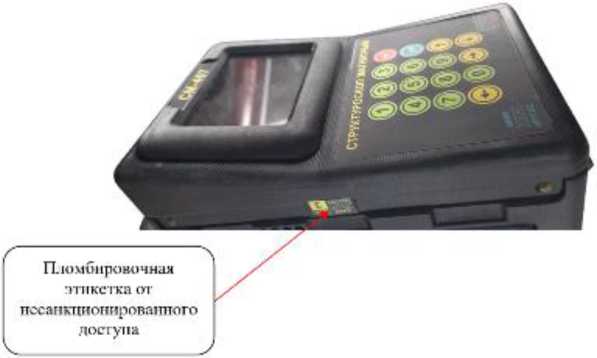

Рисунок 2 - Схема пломбирования структуроскопов от несанкционированного доступа
Программное обеспечение
Структуроскопы имеют встроенное программное обеспечение (далее по тексту - ПО), установленное в память микроконтроллера на предприятии-изготовителе. Встроенное ПО является метрологически значимым и предназначено для считывания результатов измерений.
Обеспечивается достаточная защита от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1- Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО: СМ-407 |
|
Номер версии (идентификационный номер) ПО |
- |
Технические характеристики
Метрологические и основные технические характеристики структуроскопов приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэрцитивной силы по намагниченности, А/м |
от 150 до 6000 включ. |
|
Пределы допускаемой абсолютной погрешности измерения коэрцитивной силы по намагниченности, А/м, в диапазоне измерений от 150 до 300 включ. А/м |
±15 |
|
Пределы допускаемой относительной погрешности измерения коэрцитивной силы по намагниченности, %, в диапазоне измерений св. 300 до 6000 включ. А/м |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - электронный блок с разъемом - преобразователь структуроскопа с разъемом |
290x140x100 170x90x80 |
|
Масса структуроскопа, кг, не более |
5 |
|
Рабочие климатические условия эксплуатации: - температура окружающей воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 84 до 106 |
|
Примечание - Электропитание структуроскопа осуществляется от встроенной и (или) съёмной аккумуляторной батареи напряжением от 12 до 40 В, емкостью от 1 до 10 А-ч. | |
Показатели надежности структуроскопов приведены в таблице 4.
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Установленный срок службы, лет |
8 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и формуляра структуроскопов.
Комплектность
Комплектность структуроскопов приведена в таблице 5.
Таблица 5 - Комплектность структуроскопов
|
Наименование |
Обозначение |
Количество |
|
Структуроскоп магнитный |
СМ-407 |
1 шт. |
|
Контрольный образец |
КО-НО-407/1 |
1 шт. |
|
Контрольный образец |
КО-НО-407/2 |
1 шт. |
|
Аккумуляторная батарея* |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Структуроскопы магнитные СМ-407. Руководство по эксплуатации |
МКИЯ.412242.001 РЭ |
1 экз. |
|
Структуроскоп магнитный СМ-407. Формуляр |
МКИЯ.412242.001 ФО |
1 экз. |
|
Транспортная тара |
- |
1 шт. |
|
Примечание - * Тип аккумуляторной батареи указан в формуляре. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» документа МКИЯ.412242.001 РЭ.
Нормативные документы
26.51.66.123-001-20883295-2025ТУ «Структуроскопы магнитные СМ-407. Технические условия».
