Счетчики электрической энергии трехфазные ПУЛЬСАР
| Номер в ГРСИ РФ: | 97074-25 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО НПП "Тепловодохран", г.Рязань |
Счетчики электрической энергии трехфазные ПУЛЬСАР (далее - счетчики) предназначены для измерений и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013) для класса S в 3-х и 4-х проводных цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97074-25 | |||||||||
| Действует | по 05.12.2030 | |||||||||
| Наименование | Счетчики электрической энергии трехфазные | |||||||||
| Модель | ПУЛЬСАР | |||||||||
| Модификации |
ПУЛЬСАР Х1/Х1 Х2Х3Х4 - Х5/Х6 Х7 - ХХ8/ХХХ9 - Х10 - Х11 - Х12, где: ПУЛЬСАР Х1/Х1 - тип счетчика: ПУЛЬСАР 3/1 напряжение 3х57,7 / 100 В; ПУЛЬСАР 3/2 напряжение 3х(120...230)/(208...400) В; ПУЛЬСАР 3/3 напряжение 3х 230/400 В Х2 - счетчик: Т - многотарифный; М - многофункциональный Х3 - тип корпуса: Пробел - на дин-рейку; У - универсальная установка; С - сплит с раздельной архитектурой; К - компактный Х4 - протокол обмена: Пробел - Пульсар; D - СПОДЭС; S - СПОДЭС + Пульсар; Г - ГОСТ Р 58920-2020 Х5 - класс точности по активной энергии: 02 - 0,2S; 05 - 0,5S; 1 - 1 Х6 - класс точности по реактивной энергии: 0,5 - 0,5; 1 - 1; 2 - 2 Х7 - О - на одно направление; К - комбинированный; Д - на два направления ХХ8 - базовый (номинальный) ток: 1 - 1 А; 5 - 5 А; 10 - 10 А ХХХ9 - максимальный ток: 1,5 - 1,5 А; 7,5 - 7,5 А; 10 - 10 А; 60 - 60 А; 80 - 80 А; 100 - 100 А Х10 - интерфейсы: 1 - RS-485(внешнее питание); 2 - M-Bus; 3 - LoRa; 4 - PLC; 5 - оптопорт; 6 - GSM/GPRS; 7 - NB-loT; 8 - Ethernet; 9 - RF; 10 - RS-485(внутреннее питание); М - отсек под модуль связи Х11 - тип индикатора: 0 - без индикатора; 2 - стандартный; 3 - стандартный с подсветкой; 4 - многофункциональный; 5 - многофункциональный с подсветкой; 6 - графический с подсветкой Х12 - дополнительные функции: Р - вход резервного питания; О - со встроенным реле; В - выходы управления внешним реле; Т - дискретные входы; И - импульсные выходы; Б - отсек резервной батареи на испытания представлены: ПУЛЬСАР 3/3МСS-1/2Д-5/100-5,М-0-ОИБ ПУЛЬСАР 3/1MKS-02/05Д-1/1,5-5,10,М-5-И |
|||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a3ec4dd2-bdaa-6a2c-cae8-182694128cd3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ТЕПЛОВОДОХРАН», РОССИЯ, 390027, г. Рязань, ул. Новая, д. 51в, литера Ж, неж. пом. Н2
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-082-25 Государственная система обеспечения единства измерений Счетчики электрической энергии трехфазные ПУЛЬСАР Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
10 лет
для классов точности 0,2S; 0,5S
16 лет
для классов точности 0,5; 1; 2
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97074-25: Описание типа
2025-97074-25.pdf
|
Скачать | 489.6 КБ | |
|
97074-25: Методика поверки
МП-НИЦЭ-082-25
2025-mp97074-25.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Счетчики электрической энергии трехфазные ПУЛЬСАР (далее - счетчики) предназначены для измерений и учета в одно- или многотарифном режиме активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ IEC 61000-4-30-2017 (ГОСТ 30804.4.30-2013) для класса S в 3-х и 4-х проводных цепях переменного тока промышленной частоты.
Описание
Принцип действия счетчиков основан на аналого-цифровом преобразовании входных сигналов при помощи цифрового сигнального процессора (DSP), поступающих на входы от датчиков тока и напряжения в цифровой код. В качестве датчиков тока используются трансформаторы тока, а в качестве датчиков напряжения - резистивные делители, включенные в параллельные цепи счетчиков.
Счетчики выпускаются в двух исполнениях в зависимости от установки:
- в корпусе для установки внутри помещений (либо в местах, имеющих дополнительную защиту от влияния окружающей среды) с вариантом установки на дин-рейку в корпусе с универсальной установкой и в компактном корпусе с возможностью установки сменного модуля связи;
- в корпусе для наружной установки (устанавливаются на опору линии электропередачи) - корпус сплит (с раздельной архитектурой).
В счетчиках для хранения измеренных величин имеется энергонезависимая память.
Для отображения измеренных величин, а также текущего состояния счетчика в корпусе для установки внутри помещений в нем имеется жидкокристаллический индикатор (далее ЖКИ).
Для отображения измеренных величин, а также текущего состояния счетчика в корпусе для наружной установки в комплекте имеется выносной индикатор с ЖКИ.
В зависимости от видов измеряемой электрической энергии выпускаются следующие варианты счетчиков:
- однонаправленные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадранте Q1;
- двунаправленные счетчики учитывают активную электрическую энергию прямого и обратного направления и реактивную электрическую энергию в квадрантах Q1, Q2, Q3, Q4;
- комбинированные счетчики учитывают активную электрическую энергию по модулю и реактивную электрическую энергию в квадрантах Q1 и Q4.
Счетчики имеют два оптических испытательных выхода. Испытательный выход с маркировкой «А» по умолчанию работает как выход активной электрической энергии, но может переключаться в другие режимы работы. Испытательный выход с маркировкой «Р» (при наличии) всегда работает как выход реактивной электрической энергии.
Счетчики, в зависимости от исполнения могут иметь:
- реле для ограничения подачи электроэнергии;
- дискретные входы;
- дискретные выходы (в том числе для управления внешним коммутатором);
- вход резервного питания;
- импульсные выходы, работающие синхронно с оптическими испытательными выходами;
- отсек дополнительной батареи питания, предназначенной для питания часов реального времени и контроля датчиков вскрытия при отсутствии фазных напряжений.
Счетчики, имеющие исполнение с входом резервного питания при отсутствии фазных напряжений и при наличии напряжения на входе резервного питания, продолжают нормально функционировать: измеряют параметры сети, сохраняют архивы, формируют журналы событий и отвечают на запросы по интерфейсам связи.
Счетчики, имеющие встроенное реле или дискретные выходы, могут ограничивать подачу электроэнергии по следующим сценариям:
- по непосредственной команде по одному из цифровых интерфейсов;
- по превышению значения потребленной активной энергии (по каждому тарифу возможно установить свой порог);
- по превышению средней активной электрической мощности (по каждому тарифу возможно установить свой порог) потребитель отключается на время, которое может настраиваться;
- по превышению входного напряжения до возвращения напряжения к нормальным значениям;
- по критическим событиям, в зависимости от настроек (воздействие магнитного поля, превышение программируемого предела максимального тока, вскрытие счетчика, превышение максимальной температуры внутри корпуса).
В состав счетчика в соответствии со структурой условного обозначения могут входить различные виды интерфейсов, а также датчик вскрытия корпуса, клеммной колодки, датчик магнитного поля и температуры.
Структура условного обозначения счетчика приведена на рисунке 1.
Примечание - При наличии нескольких интерфейсов они перечисляются по очереди.

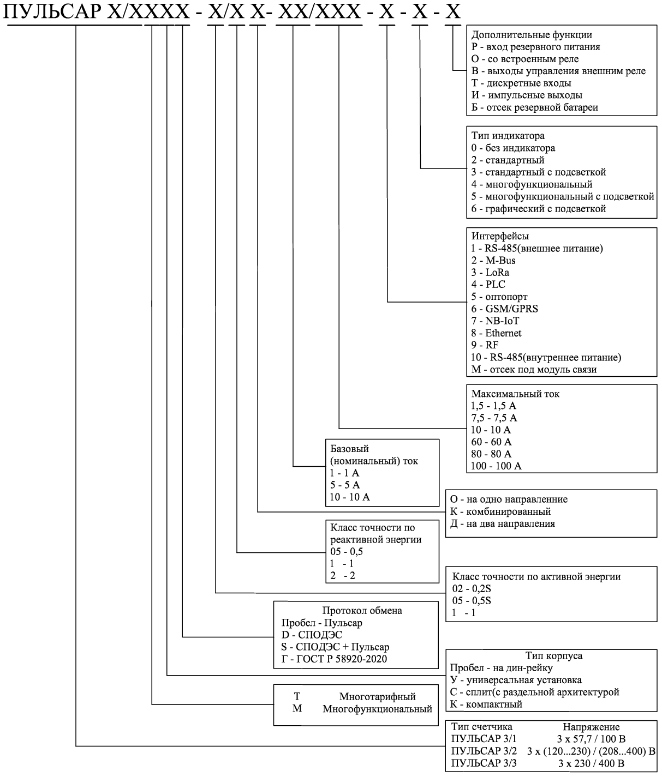

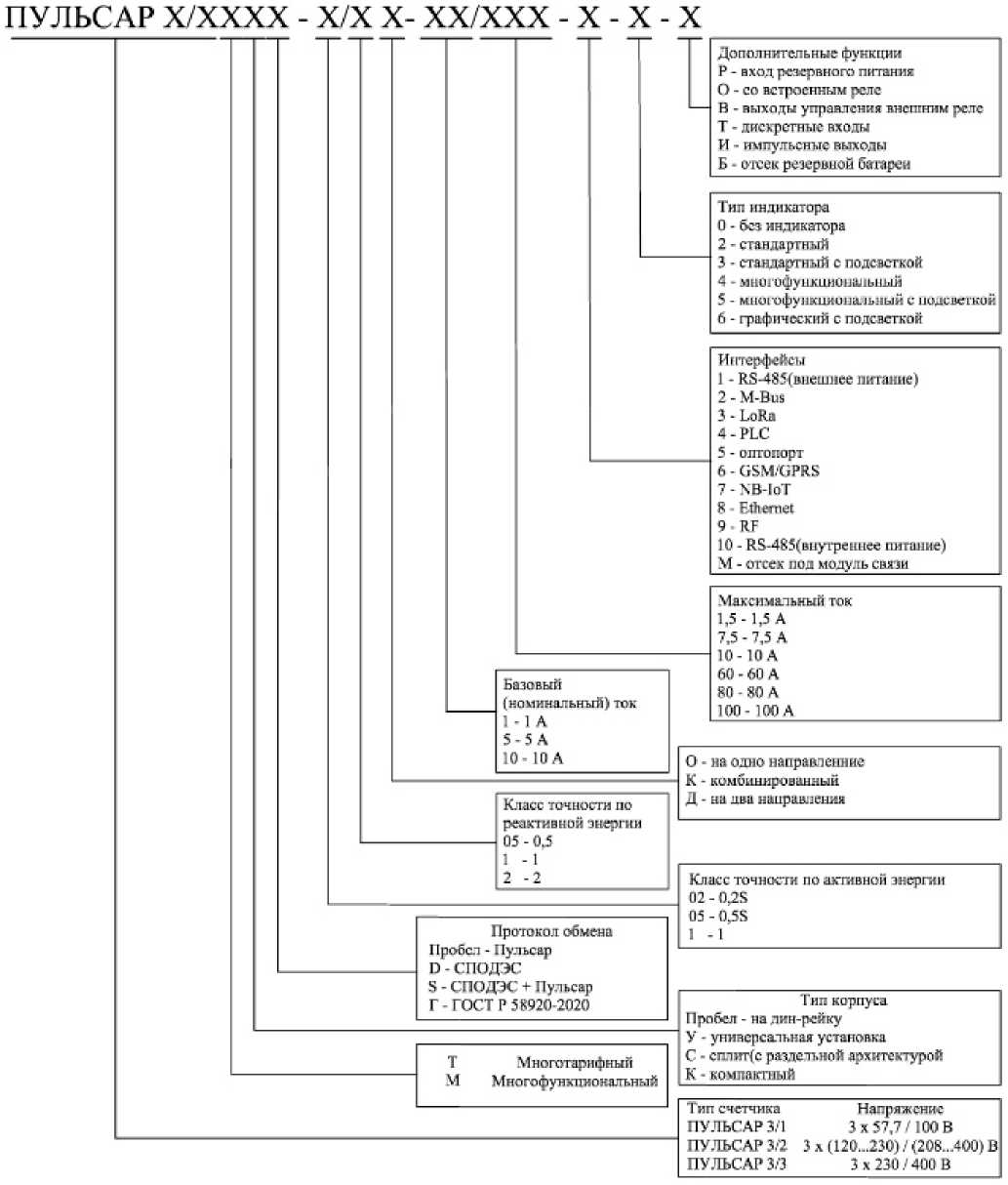

Рисунок 1 - Структура условного обозначения счётчиков
Учет электрической энергии в многотарифных счетчиках обеспечивается по четырем тарифам, с различным расписанием для двенадцати сезонов, и для рабочих, субботних, воскресных и праздничных дней. Дискретное значение тарифной зоны составляет 30 минут.
Учет электрической энергии в многофункциональных счетчиках обеспечивается по четырем тарифам, число дневных профилей - 32, число недельных профилей - 12, число особых дней - 32. Максимальное число временных зон в сутках - 24, дискретное значение тарифной зоны составляет 1 минуту.
Переключение тарифов производится внутренними часами реального времени. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Часы реального времени имеют термокомпенсацию времязадающего элемента. Счетчики опционально могут иметь резервную батарею, установка или замена которой возможна без вскрытия корпуса счетчика.
В счетчиках имеется энергонезависимая память, в которой хранятся данные по активной и реактивной электрической энергии, а также различные архивы и журналы работы счетчика. Выбор отображаемой информации на ЖКИ осуществляется при помощи кнопок или автоматически, по кольцу, через заданное пользователем время.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции. При обнаружении воздействия магнитного поля повышенной индукции в журнале событий делается запись времени начала и окончания воздействия.
Заводской номер наносится на маркировочную табличку/наклейку или непосредственно на корпус счетчика любым технологическим способом в виде цифрового кода.
Общий вид счетчиков с установкой на дин-рейку с указанием места пломбирования пломбой сетевой организации, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. На рисунке 3 представлен общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки). Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Общий вид счетчиков с универсальной установкой с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 4. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Общий вид счетчиков в корпусе сплит (с раздельной архитектурой) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

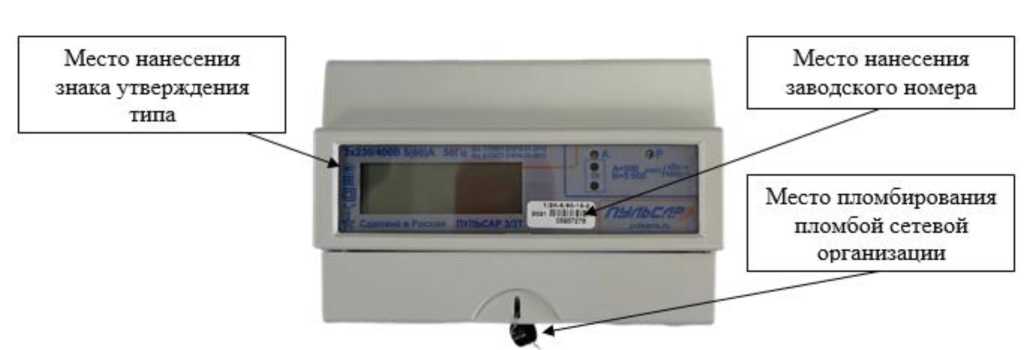

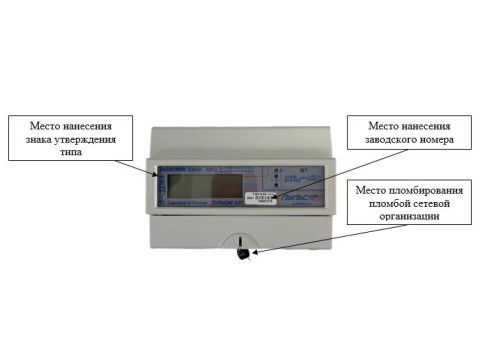

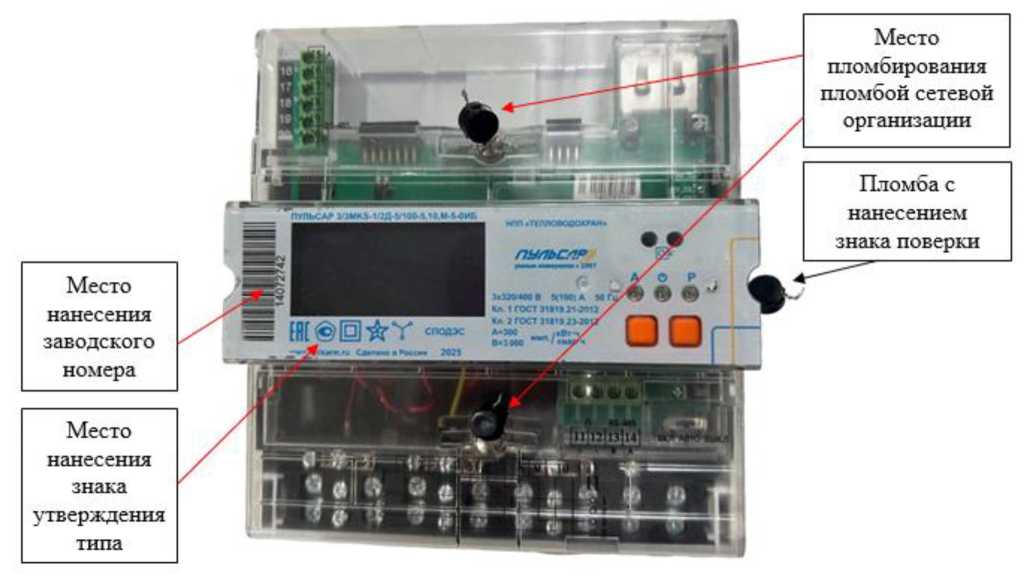

Рисунок 2 - Общий вид счётчиков с установкой на дин-рейку с указанием места пломбирования пломбой сетевой организации, места нанесения знака утверждения типа, места нанесения заводского номера

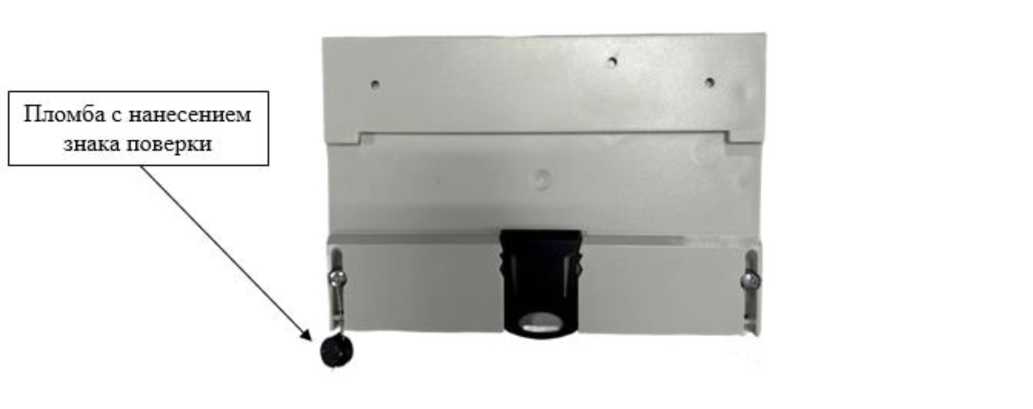

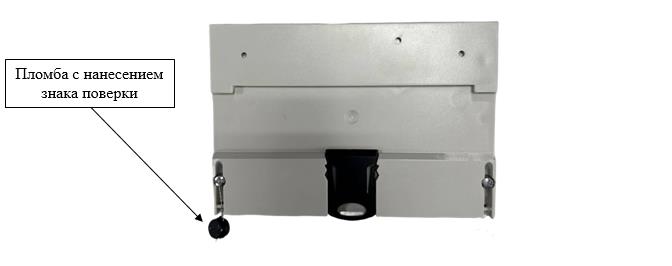

Рисунок 3 - Общий вид счётчиков с установкой на дин-рейку с указанием места ограничения доступа к местам настройки (регулировки)

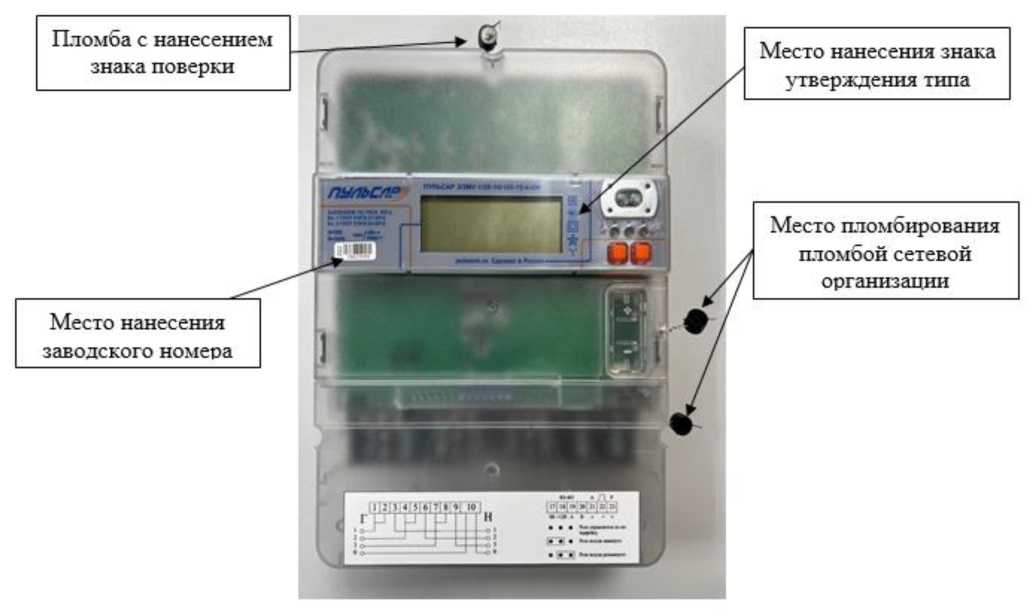

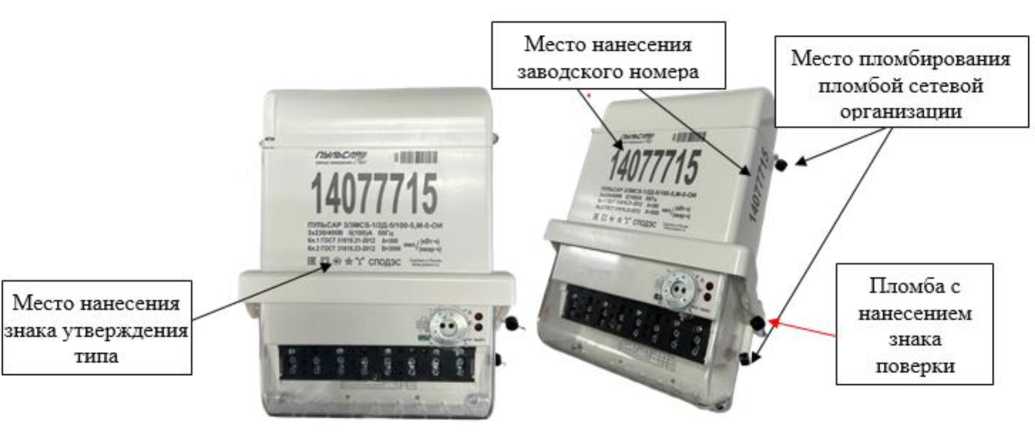

Рисунок 4 - Общий вид счётчиков с универсальной установкой с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
!»“«• 1НШ1 14077715
ЯвМА>*Ж*-11М*ММ.ММ»1 •«»>» ж.
М1Ж» М» _
te1 ГОСТ Я*ЫМ ММ
* *Т спаек
Место пломбирования пломбой сетевой организации
Пломба с
нанесением
знака
поверки
Место нанесения знака утверждения типа
Рисунок 5 - Общий вид счётчиков в корпусе Сплит (с раздельной архитектурой) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

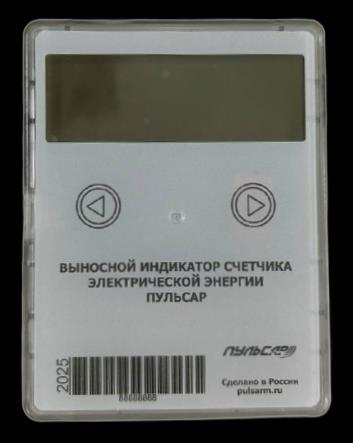

Рисунок 6 - Внешний вид выносного индикатора
Рисунок 7 - Общий вид компактных (малогабаритных) счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
По своей структуре встроенное программное обеспечение (далее ВПО) разделено на метрологически значимую и метрологически незначимую части. ВПО записывается в энергонезависимую память на стадии производства и недоступно для изменения без вскрытия счетчика. Метрологически значимая часть ВПО защищается циклической контрольной суммой, которая проверяется при подаче питания на счетчик и при самодиагностике один раз в сутки. При обнаружении ошибки циклической контрольной суммы происходит запись соответствующего события в журнал самодиагностики счетчика и на индикаторе счетчика появляется знак критической ошибки.
Метрологические характеристики счетчиков нормированы с учетом влияния метрологически значимой части ВПО.
Идентификационные данные ВПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Многотарифный |
Многофункциональный | |||
|
Идентификационное наименование ПО |
Базовая версия |
С реле отключения |
Базовая версия |
СПЛИТ |
|
Номер версии ПО (идентификационный номер) |
04.XX |
05.XX |
06.XX |
07.XX |
|
Цифровой идентификатор ПО |
0000 |
0000 |
0000 |
0000 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Примечание - номер версии ВПО состоит из 2 полей:
04...07 - модификация счетчика ПУЛЬСАР в соответствии с нумерацией версий ВПО; XX - вариант исполнения, в соответствии с конструкторской документацией.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальные фазные/межфазные напряжения переменного тока, В |
3x57,7/100 |
3x(120-230)/ (208-400) |
3x230/400 |
|
Классы точности при измерении активной электрической энергии: - ГОСТ 31819.22-2012 - ГОСТ 31819.21-2012 |
0,2S; 0,5S 1 | ||
|
Классы точности при измерении реактивной электрической энергии по ГОСТ 31819.23-2012 |
1; 2 | ||
|
Классы точности при измерении реактивной электрической энергии |
0,5 1) | ||
|
Номинальная частота сети, Гц |
50 | ||
|
Базовый (Iб) или номинальный (Iном) ток, А |
1; 5 |
5; 10 |
5; 10 |
|
Наименование характеристики |
Значение | ||
|
Максимальный (Iмакс) ток, А |
1,5; 7,5; 10 |
7,5; 10; 60; 80;100 |
7,5; 10; 60; 80; 100 |
|
Передаточное число телеметрического/поверочного выхода, имп./(кВт-ч) (имп./(квар-ч)): - Iмакс=1,5 А - Iмакс=7,5 А; 10 А - Iмакс=60 А - Iмакс=80 А; 100 А |
100000/ 1000000 10000 / 100000 - - |
- 3200 / 32000 500 / 5000 300 / 3000 | |
|
Стартовый ток при измерении активной электрической энергии для классов точности, А, не менее: - 0,2S - 0,5S - 1 |
0,001-1ном 0,001-1ном 0,002^ Iном / 0,004^ Iб | ||
|
Стартовый ток при измерении реактивной электрической энергии для классов точности, А, не менее: - 0,5 1) - 1 - 2 |
0,001-1ном / 0,002^ Iб 0,002^ Iном / 0,004^ Iб 0,003^ Iном / 0,005^ Iб | ||
|
Диапазон измерений силы переменного тока, А |
от 0,02^ Iном / 0,1' Iб до Iмакс | ||
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % 2) |
±0,5 | ||
|
Диапазон измерений фазного напряжения переменного тока, В |
от 45 до 75 |
от 100 до 287,5 | |
|
Диапазон измерений линейного напряжения, В 5) |
от 78 до 130 |
от 173 до 500 | |
|
Пределы допускаемой основной относительной погрешности измерений фазного напряжения переменного тока, % 2) |
±0,5 | ||
|
Пределы допускаемой основной относительной погрешности измерений линейного напряжения переменного тока, % 2) 5) |
±0,5 | ||
|
Диапазон измерений установившегося отклонения напряжения переменного тока, % |
от -20 до +25 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % 2) |
±0,5 | ||
|
Диапазон измерений отрицательного отклонения напряжения переменного тока SU(-), % |
от 0 до 20 | ||
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U(+), % |
от 0 до 25 | ||
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений положительного и отрицательного отклонения напряжения переменного тока, % 2) |
±0,5 |
|
Диапазон измерений частоты сети, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока в нормальных условиях измерений, Гц |
±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока в температурном диапазоне рабочих условий измерений, Гц |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной абсолютной погрешности измерений коэффициента мощности 2) |
±0,02 |
|
Диапазон измерений активной, реактивной и полной электрической мощности, Вт (вар, В-А) 2) 3) |
от (3- Uном-0,05- Iном(б)) до (3^ Uном Iмакс) |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической мощности, для классов точности, % 2) 3): - 0,2S; 0,5S - 1 |
при cosф=1 при cosф=0,5 ±0,5 ±0,6 ±1,0 ±1,5 |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности для классов точности, % 2) 3): - 0,5; 1,0 - 2,0 |
при sinф =1 при sinф =0,5 ±1,0 ±1,2 ±2,0 ±2,4 |
|
Пределы допускаемой основной относительной погрешности измерений полной мощности для всех классов точности, % 2) 3) |
±3,0 |
|
Пределы допускаемой основной погрешности хода часов в нормальных условиях, с/сут |
±0,5 |
|
Пределы допускаемой абсолютной погрешности суточного хода часов, с/сутки, в температурном диапазоне рабочих условий измерений |
±3,0 |
|
Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности, %4) |
от 1 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности, %4) |
±0,3 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла фазового сдвига между фазным напряжением и током в диапазоне 0,2- 1б< I<1,2- 1б и 0,8-иф.ном < U<1,2 Уф.ном, ° 4) |
от -180 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазным напряжением и током, ° 6) |
±0,5 |
|
Диапазон измерений угла фазового сдвига между фазными напряжениями в диапазоне 0,8-иф.ном<U<1,2 иф.ном, ° 4) |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжениями, ° 4) 5) |
±0,2 |
|
Диапазон измерений коэффициента реактивной мощности tgф по каждой фазе и по сумме фаз в диапазоне 0,05• 1б< I<1,2- 1би 0,8- Уф.ном < U<1,2 иф.ном, 4) |
от -5 до +5 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tgф по каждой фазе и по сумме фаз4) |
±(0,05+0,022^дф|) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
Примечания 1) Пределы погрешностей при измерении реактивной энергии счетчиков класса точности 0,5 приведены в таблицах 3-11. 2) Средний температурный коэффициент в температурных диапазонах от -40 °С до +15 °С не влюч. и свыше +25 °С до +70 °С включ. не более 0,05 %/°С. 3) Усреднение на интервале 1 с. 4) Для многофункциональных счетчиков. 5) В диапазоне углов между фазами напряжения от 110 ° до 130 ° и от 230 ° до 250 °. 6) Для многофункциональных счетчиков в компактном и универсальном корпусах. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5__________________________________
|
Значение тока для счетчиков |
Коэффициент sin Ф |
Пределы допускаемой основной относительной погрешности, % | |
|
Непосредственного включения |
Включаемых через трансформатор | ||
|
0,05-1б< I <0,1-1б |
0,02-1ном < I <0,05^Iном |
1,0 |
±1,0 |
|
0,1' Iб < I < Iмакс |
0,05'Iном< I < Iмакс |
1,0 |
±0,5 |
|
0,1-1б < I <0,2-Iб |
0,05' Iном < I <0,1' Iном |
0,5L; 0,5С |
±1,0 |
|
0,2' Iб < I < Iмакс |
0,1' Iном < I <Iмакс |
0,5L; 0,5С |
±0,5 |
|
0,2' Iб < I < Iмакс |
0,1' Iном < I < Iмакс |
0,25L; 0,25С |
±1,0 |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии для счетчика класса точности 0,5 при наличии тока в одной (любой) из последовательных цепей и при отсутствии тока в других последовательных цепях и симметричных напряжениях______________________________________________________
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой основной погрешности, % | |
|
Непосредственного включения |
Включаемых через трансформатор | ||
|
0,1' Iб <I<Iмакс |
0,05' Iном <I< Iмакс |
1,0 |
±0,6 |
|
0,2' Iб < I< Iмакс |
0,1' Iном < I< Iмакс |
0,5L; 0,5С |
±1,0 |
Для счетчиков класса точности 0,5 при измерении реактивной электрической энергии, разность между значением погрешности, выраженной в процентах, при однофазной нагрузке счетчика и значением погрешности, выраженной в процентах, при симметричной многофазной нагрузке, номинальном токе и sinф равном 1, не превышает ±1,0 %.
Таблица 5 - Средний температурный коэффициент при измерении реактивной электрической энергии для счетчиков класса точности 0,5 в нормируемом диапазоне температур
|
Значение тока для счетчиков |
Коэффициент sin ф |
Средний температурный коэффициент, %/°С, не более | |
|
Непосредственного включения |
Включаемых через трансформатор | ||
|
0,1' Iб< I< Iмакс |
0,05' Iном<I<Iмакс |
1,0 |
0,03 |
|
0,2' Iб < I< Iмакс |
0,1' Iном< I< Iмакс |
0,5L; 0,5С |
0,05 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5 при изменении напряжения сети__________________________________________________________________
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой дополнительной погрешности, % * | |
|
Непосредственного включения |
Включаемых через трансформатор | ||
|
0,05' Iб <I< Iмакс |
0,02^ Iном< I< Iмакс |
1,0 |
±0,2 |
|
0,1' Iб < I< Iмакс |
0,05^ Iном <I< Iмакс |
0,5L; 0,5С |
±0,4 |
|
Примечание - * - при значениях напряжения переменного тока: 1) для счетчиков ПУЛЬСАР 3/1: - от 52 до 64 В; в пределах от 46 до 52 В и от 64 до 68 В пределы допускаемой относительной погрешности могут в три раза превышать значения, приведенные в таблице 6; при напряжении менее 46 В пределы допускаемой относительной погрешности составляют от плюс 10 до минус 100 %; 2) для счетчиков ПУЛЬСАР 3/2: - от 108 до 253 В, в пределах от 96 до 108 В и от 253 до 265 В пределы допускаемой относительной погрешности могут в три раза превышать значения, приведенные в таблице 6; при напряжении менее 98 В пределы допускаемой относительной погрешности составляют от плюс 10 до минус 100 %; 3) для счетчиков ПУЛЬСАР 3/3: - от 207 В до 253 В; в пределах от 184 до 207 В и от 253 до 265 В пределы допускаемой относительной погрешности могут в три раза превышать значения, приведенные в таблице 6; при напряжении менее 184 В пределы допускаемой относительной погрешности составляют от плюс 10 до минус 100 %. | |||
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии для счетчиков класса точности 0,5 при изменении частоты
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы допускаемой дополнительной погрешности, % | |
|
Непосредственного включения |
Включаемых через трансформатор | ||
|
0,05' Iб <I< Iмакс |
0,02^ Iном< I< Iмакс |
1,0 |
±0,5 |
|
0,1' Iб < I< Iмакс |
0,05' Iном <I< Iмакс |
0,5L; 0,5С |
±0,5 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванная постоянной составляющей и четными гармониками в цепи переменного тока
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы дополнительной погрешности, % |
|
0,71' Iмакс |
1,0 |
±2,0 |
При измерении реактивной электрической энергии счетчик класса 0,5 включается и продолжает регистрировать показания при номинальном напряжении и силе переменного тока в каждой фазе 0,001Iном (зшф=1).
Таблица 9 - Изменение относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванной самонагревом
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы изменения погрешности, % |
|
Iмакс |
1,0 |
±0,2 |
|
Iмакс |
0,5L |
±0,2 |
Таблица 10 - Изменение относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванной кратковременной перегрузкой входным током амплитудой 20 'Iмакс в течении 0,5 с
|
Значение тока для счетчиков |
Коэффициент sin ф |
Пределы изменения погрешности, % |
|
Iном( Iб) |
1,0 |
±0,1 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии для счетчиков класса точности 0,5, вызванной другими влияющими величинами
|
Влияющая величина |
Значение тока |
Коэффициент sin ф (при индуктивной нагрузке) |
Пределы изменения погрешности, % |
|
Постоянная магнитная индукция внешнего происхождения |
Iном/б |
1,0 |
±2,0 |
|
Магнитная индукция внешнего происхождения 0,5 мТл |
Iном/б |
1,0 |
±2,0 |
|
Радиочастотные электромагнитные поля |
Iном/б |
1,0 |
±2,0 |
|
Кондуктивные помехи, наводимые радиочастотными полями |
Iном/б |
1,0 |
±2,0 |
|
Наносекундные импульсные помехи |
Iном/б |
1,0 |
±2,0 |
|
Влияющая величина |
Значение тока |
Коэффициент sin ф (при индуктивной нагрузке) |
Пределы изменения погрешности, % |
|
Устойчивость к колебательным затухающим помехам |
Iном/б |
1,0 |
±2,0 |
Таблица 12 - Технические характеристики счетчиков
|
Наименование характеристики |
Значение |
|
Количество тарифов |
4 |
|
Длительность хранения информации при отключении питания, лет |
40 |
|
Потребляемая мощность: - по каждой цепи тока, В-А, не более - по каждой цепи напряжения, В-А (Вт), не более - дополнительных модулей связи, Вт, не более |
0,3 10 (2) 3 |
|
Параметры телеметрического выхода: - напряжение, В - ток, мА - длительность импульса, мс: а) в телеметрическом режиме б) в поверочном режиме |
от 5 до 24 от 10 до 30 80 1 |
|
Масса, кг, не более: - для корпуса на дин-рейку - для корпуса с универсальной установкой - для корпуса сплит (с раздельной архитектурой) - для малогабаритного (компактного) корпуса |
0,8 1,3 1,6 1,2 |
|
Габаритные размеры (высота x ширина x глубина), мм, не более: - для корпуса на дин-рейку - для корпуса с универсальной установкой - для корпуса сплит (с раздельной архитектурой) - для малогабаритного (компактного) корпуса |
102x150x73 258x173x75 272x206x103 160x144x70 |
|
Рабочие условия эксплуатации для корпусов на дин-рейку, с универсальной установкой и малогабаритного корпуса: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
от -40 до +70 98 |
|
Рабочие условия эксплуатации для корпуса сплит (с раздельной архитектурой): - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
от -45 до +70 98 |
|
Срок службы литиевой батареи, лет |
16 |
Таблица 13 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на лицевой панели счетчика и титульных листах паспорта и руководства по эксплуатации любым технологическим способом, не ухудшающим качество.
Комплектность
Комплектность счетчиков приведена в таблице 14.
Таблица 14 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный ПУЛЬСАР |
ЮТЛИ.422863. YYY-ХХ* |
1 шт. |
|
Паспорт |
ЮТЛИ.422863. YYY-ХХПС |
1 экз. |
|
Руководство по эксплуатации** |
ЮТЛИ.422863. YYY-ХХРЭ |
1 экз. |
Программное обеспечение |
«DeviceAdjuster.exe» |
1 шт. |
|
* - где YYY-ХХ - исполнение счетчика в соответствии с конструкторской документацией; * * - поставляется по требованию эксплуатирующей организации в электронном виде. | ||
Сведения о методиках (методах) измерений приведены в разделе № 5 «Описание счетчика и принципа его работы» руководства по эксплуатации ЮТЛИ.422863.YYY-ХХРЭ.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ IEC 61000-4-30-2017 «Электромагнитная совместимость (ЭМС). Часть 4-30. Методы испытаний и измерений. Методы измерений качества электрической энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, п. 6.13);
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ЮТЛИ.422863.002ТУ «Счетчики электрической энергии трехфазные ПУЛЬСАР. Технические условия».
Другие Счетчики электроэнергии
