Датчики давления JUMO p20Pro
| Номер в ГРСИ РФ: | 97136-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | JUMO AUTOMATION DALIAN CO.LTD, КИТАЙ |
Датчики давления JUMO p20Pro (далее по тексту - датчики) предназначены для непрерывных измерений избыточного давления, давления-разрежения, а также разности давлений и преобразования измеренных значений в унифицированный аналоговый выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97136-25 | ||||||||||||
| Действует | по 12.12.2030 | ||||||||||||
| Наименование | Датчики давления | ||||||||||||
| Модель | JUMO p20Pro | ||||||||||||
| Модификации |
403525 403522 |
||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7cfbee7d-01c7-9ddd-ef20-dc70872fb6e2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
JUMO AUTOMATION DALIAN CO.LTD, КИТАЙ, Block A, 20 Liaohedonglu, Shuang D Gang Dalian, Liaoning 116620
Поверка
| Методика поверки / информация о поверке |
МП-942-2025 Государственная система обеспечения единства измерений Датчики давления Jumo р2OPrо Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97136-25: Описание типа
2025-97136-25.pdf
|
Скачать | 130.6 КБ | |
|
97136-25: Методика поверки
МП-942-2025
2025-mp97136-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики давления JUMO p20Pro (далее по тексту - датчики) предназначены для непрерывных измерений избыточного давления, давления-разрежения, а также разности давлений и преобразования измеренных значений в унифицированный аналоговый выходной сигнал.
Описание
Принцип действия датчиков основан на упругой деформации чувствительного элемента под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал постоянного электрического тока.
Конструктивно датчики состоят из корпуса с индикатором. Внутри корпуса расположены электронный блок и чувствительный элемент.
К данному типу средства измерений относятся датчики двух модификаций: 403525 и 403522.
Датчики модификации 403525 предназначены для измерений избыточного давления, а также давления-разрежения.
Датчики модификации 403522 предназначены для измерений разности давлений.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на табличку из нержавеющей стали, прикрепленную на корпусе датчика.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено.

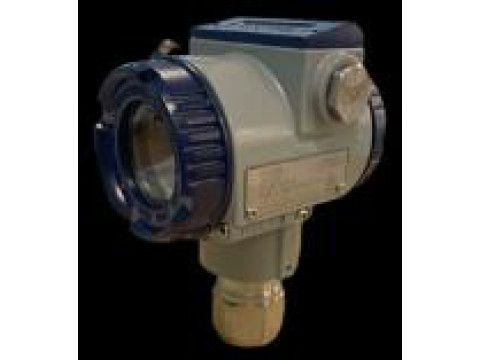

Общий вид датчиков представлен на рисунке 1.

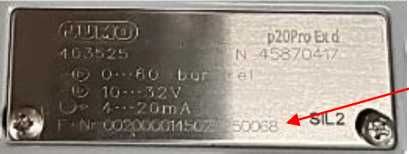

Идентификационная табличка с местом нанесения заводского номера представлена на рисунке 2.
мод. 403525
мод. 403522
Рисунок 1 - Общий вид датчиков давления JUMO p20Pro
место нанесения заводского номера
Рисунок 2 - Идентификационная табличка датчиков давления JUMO p20Pro
Программное обеспечение
Датчики имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Идентификационные данные программного обеспечения приводятся в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JUMO |
|
Номер версии (идентификационный номер ПО) |
не ниже 1-Х.Х.Х* |
|
*Х - значения от 0 до 9, не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, бар (МПа)1): - модификация 403525: - избыточное давление - давление-разрежение - модификация 403522: - разность давлений |
от 0 до 60 (от 0 до 6) от -1 до 24 (от -0,1 до 2,4) от 0 до 6 (от 0 до 0,6) |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений, % от диапазона измерений выходного сигнала |
±0,1 |
|
Вариация выходного сигнала, % |
0,1 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий на каждые 10 °С, % |
±0,2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,0 |
|
1) в соответствии с заказом допускается изготовление датчиков, отградуированных в других единицах измерения давления, допущенных к применению в РФ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
от 10 до 32 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -40 до +120 98 от 84,0 до 106,7 |
|
Масса, кг, не более |
1,8 |
|
Габаритные размеры (ширина хдлина х высота), мм, не более |
100х300х150 |
|
Маркировка взрывозащиты |
1Ex db IIC T4...T6 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
JUMO p20Pro1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
1) в зависимости от заказа. | ||
Сведения о методах измерений
приведены в разделе 13 «Методы испытаний» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2653 от 20 октября 2022 г. Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа
Стандарт предприятия JUMO AUTOMATION DALIAN CO.LTD. Датчики давления JUMO p20Pro
Другие Датчики давления
